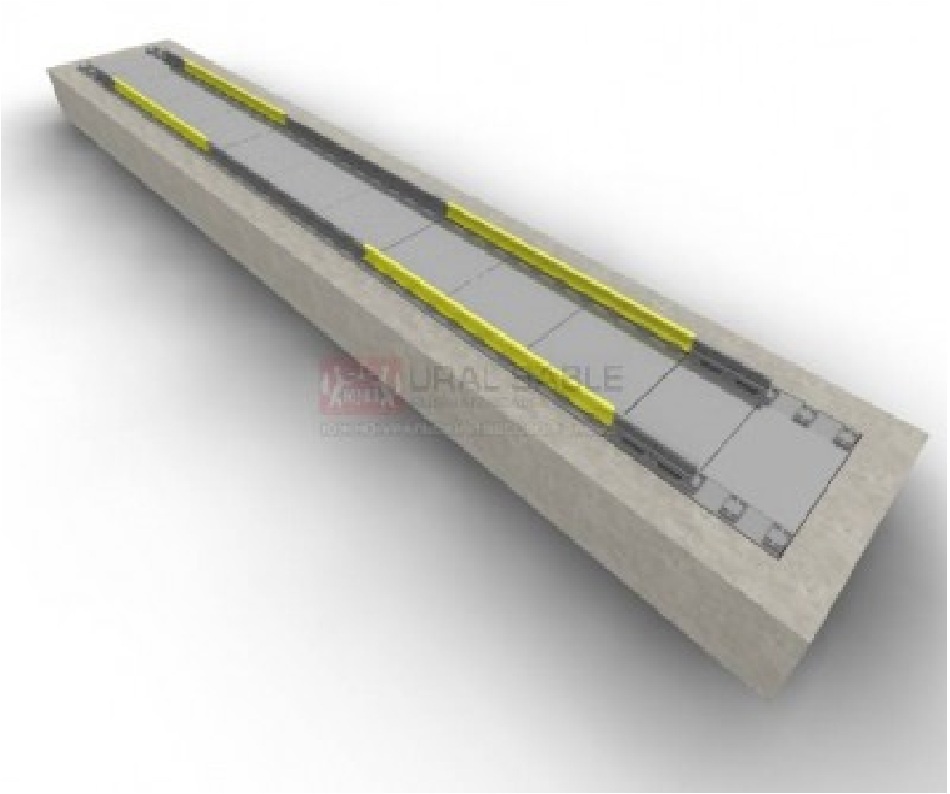

Вагонные стато-динамические весы. Комплекс ВЖД-ДВ. Фундаментное исполнение

Описание

Весовой комплекс, позволяющий производить взвешивание груженных и порожних вагонов целиком, как в статическом режиме, так и в движении.
Установка производится на капитальный фундамент. Данное исполнение весов позволяет использовать весы на предприятиях с интенсивным грузопотоком.
Конструктив весов включает в себя 2 демпферные платформы, 1 промежуточную и 2 грузоприемные платформы каждая из которых опирается на 4 тензометрических датчика. Все датчики подключаются в восьми канальный динамический преобразователь. По средствам интерфейса RS485 данные с преобразователя передаются на компьютер. Программное обеспечение на компьютере производит все необходимые преобразования для получения значений массы, направление и скорости движения.

Технические характеристики:

• Максимальны предел взвешивания  - от 80 до 200 т.
• Длина весов - до 20 м.
• Цена деления (дискрета) - от 20 кг.
• Погрешность - от 1%
• Соответствие ГОСТ OIML R 76-1−2011 / ГОСТ 30414
• Гарантия до 3 лет
• Класс точности по ГОСТ OIML R 76-1−2011 средний (III)
• Класс точности по ГОСТ 30414 1.2
• Класс точности датчиков по ГОСТ Р 8.726-2010 С3… С5
• Диапазон компенсации массы тары, % от Мах 0 - 10
• Диапазон выборки массы тары, % от Мах 0 - 100
• Диапазон рабочих температур, °С -30… +40
• Направление движения через весы двустороннее
• Максимальная скорость движения через весы при взвешивании, км/ч 10
• Напряжение, В 187… 242
• Частота, Гц 49… 51
• Потребляемая мощность, не более, ВА 50
• Значение вероятности безотказной работы весов за 2000 часов 0.92
• Средний срок службы весов по ГОСТ OIML R 76-1−2011, не менее, лет 10

Комплект поставки

• Грузоприемное устройство, в сборе с рельсами;
• Демпферные платформы;
• Промежуточная платформа;
• Комплект тезнзометрических датчиков с узлами встройки;
• Динамический преобразователь (8-канальный);
• Блок питания 24В;
• Конвертер интерфейса RS485->USB;
• Кабельная разводка;
• Балансировочная коробка;
• Строительное задание на фундамент;
• Руководство по эксплуатации. Паспорт.

Дополнительные опции

• Расширенный гарантийный срок 36 мес

• Взрывозащищенное исполнение

• Расширенный диапазон рабочих температур -50...+50

• Антикоррозийное покрытие цинконолом

• Дополнительное оборудование (камера видео наблюдения, светофор)

• Расширенное ПО
