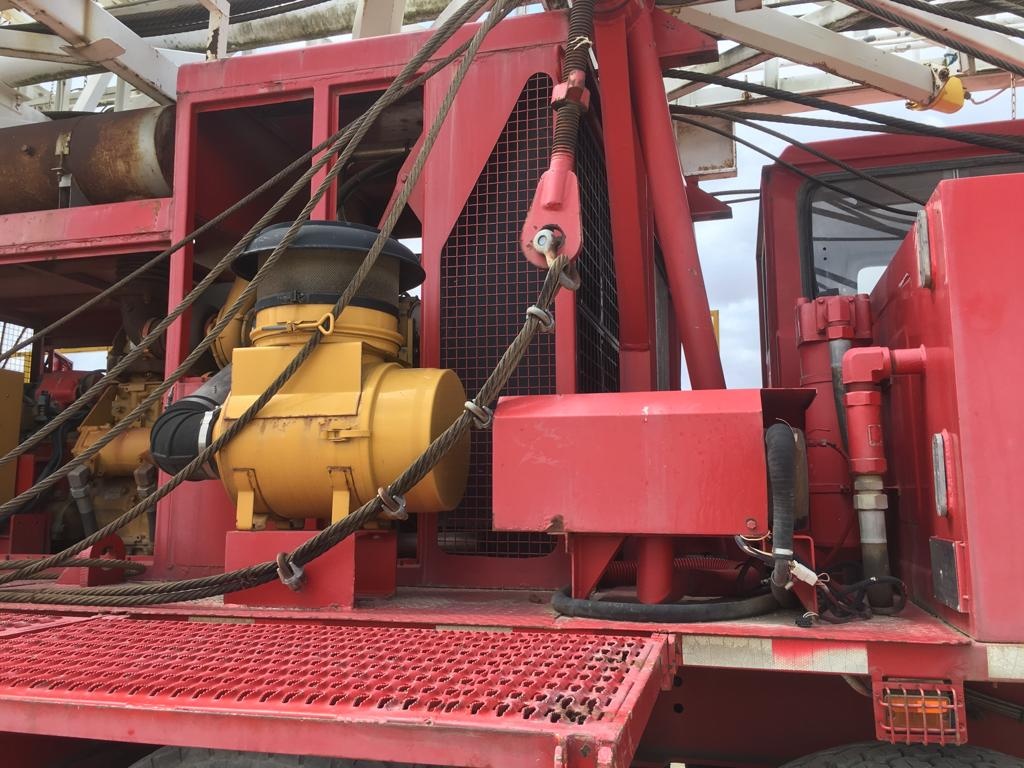

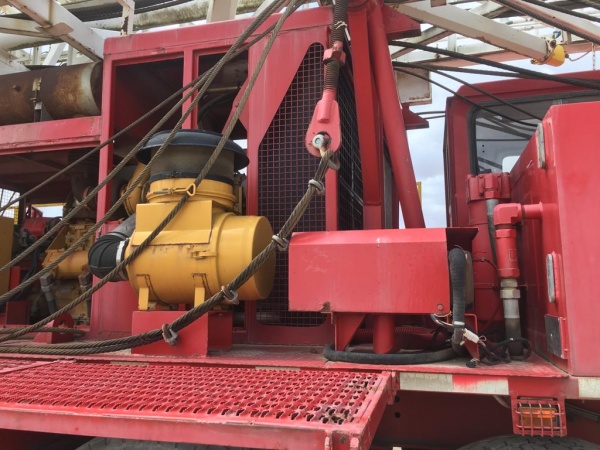

буровая установка ZJ 15 2010 года

Наименование оборудования

Тип

Технические характеристики

Основной узел

Номинальная глубина бурения: 1500 m (5")

Maкс. нагрузка на крюке: 1350 kN

Мощность буровой лебедки: 396 KW (2100об/мин）

Высота вышки:35м

Высота 2-й площадки: 17.5,20.2，21.2,22 m

Талевая система: 4*5

Тип буровой площадки: 10*8

Габаритные размеры: 18500*2850*4300 мм.

Температура района производства работ - 45ºС ~ + 45ºC, влажность 48 – 88%.

Вышка

JJ13535

Двухсекционная, телескопического типа, в соответствии с API 4F , с растяжками.

Maкс. нагрузка на крюке: 1350 kN

Общая высота: 35 м

Противоветровая устойчивость: 110 км/ч .

Лебедка

JC21

Однобарабанная буровая лебедка и закрытая рама, муфта осевого продвигающего диска и барабан лебедки, установленный на  платформе для троса.

Соединительная муфта для системы трансмиссии ротора, с предохранительным устройством кронблока. Состоит из: главного барабана, муфты осевого продвигающего диска, цепи, защиты и тормозной системы.

Ном. подводимая мощность: 485kW(650лс)

Ном. скорость вращения ведущего вала: 450 об/мин

Maкс. тяговое усилие талевого каната: 210 kN

Размеры главного барабана: ∅450 х 912 мм.

Тип тормоза: ленточный тормоз с дополнительным вспомогательным тормозом.

Размер шкива ленточного тормоза: ∅970 х 210 мм

Основная муфта вкл. барабанного вала: ATD324H
