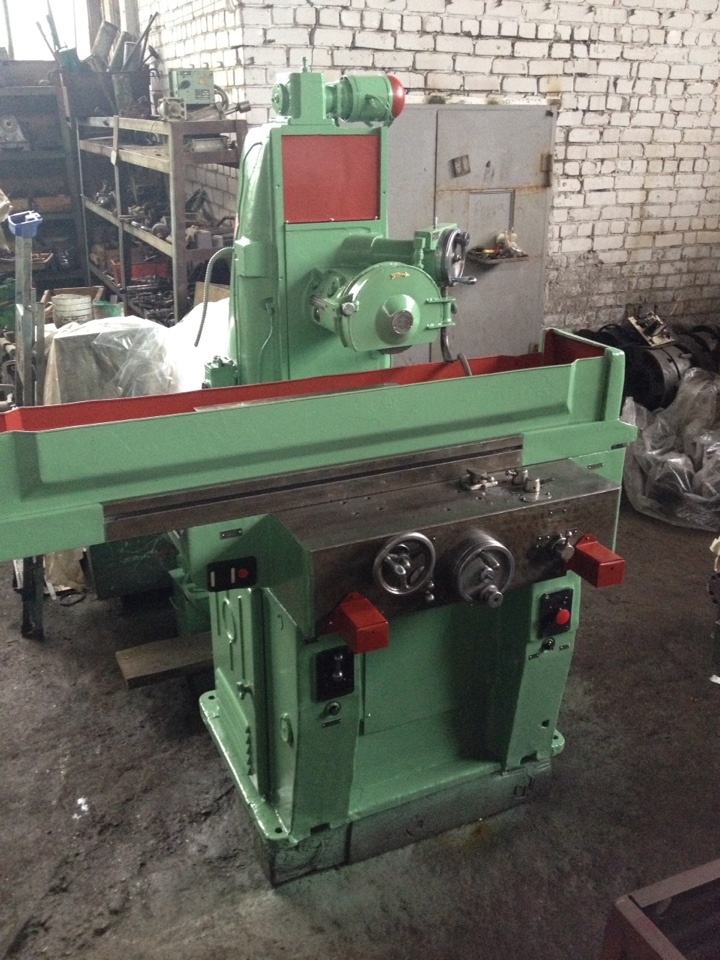

Станок плоско-шлифовальный
Плоскошлифовальный станок с прямоугольным столом, горизонтальным шпинделем и крестовым столом предназначен для шлифования периферией круга поверхностей деталей массой до 100кг с учетом крепящего приспособления и магнитной плиты. В определенных границах возможна обработка поверхностей, расположенных под углом 90° к зеркалу стола.Технические характеристики: Наибольшие размеры обрабатываемых изделий(длина х ширина х высота), мм: 630х200х320
Наибольшее расстояние от оси шпинделя до зеркала стола, мм: 80…45
Наибольшая допустимая масса обрабатываемого изделия с учетом магнитной плиты и крепящего приспособления, кг: 100
Размеры рабочей поверхности стола (длина х ширина), мм: 630х200
Перемещение стола (продольное х поперечное), мм: 70…710х235
Поперечная автоматическая подача стола на каждый ход, мм: 0,3…4,2
Цена одного деления лимба маховика поперечного перемещения, мм: 0,05
Перемещения стола за один оборот маховика продольного перемещения, мм: 15,3
Скорость продольного перемещения стола, м/мин 5…20
Вертикальная подача
Цена деления лимба маховика, мм: 0,001
Цена деления лимба микрометрической подачи, мм: 0,001
Автоматическая подача (ступенчатая через 0,005 мм), мм: 0,005…0,05
Перемещение шлифовальной головки за один оборот маховика, мм: 0,2
Поперечная подача
Цена деления лимба маховика, мм: 0,02
Цена деления лимба микрометрической подачи, мм: 0,005
Автоматич. поперечн. подача на каждый ход стола (регулир-ся бесступенч.), мм: 10…0,3
Скорость автоматической непрерывной подачи, м/мин: 0,7
Перемещение суппорта за один оборот маховика, мм: 2
Шлифовальная головка
Скорость ускоренного перемещения, м/мин: 0,27
Размеры шлифовального круга, мм: 250х25х75
Частота вращения шлифовального круга, об/мин 2740
Габаритные размеры станка (длина х ширина х высота), мм: 1870х1550х1980
