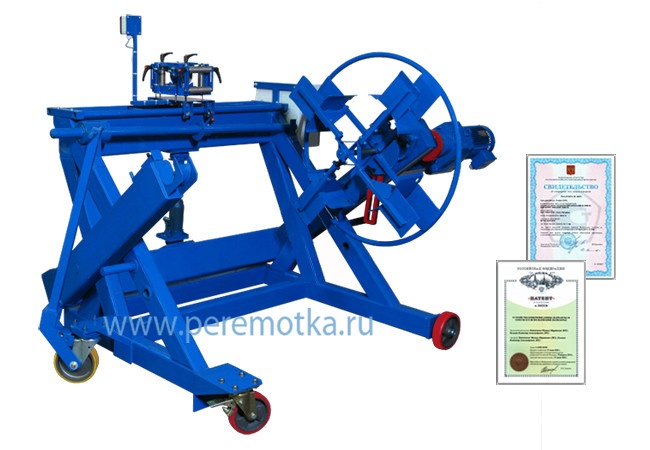

СТАНОК ДЛЯ НАМОТКИ КАБЕЛЯ УПК-16ПРГК с РКУ
УПК-16ПРГК с РКУ - станок среднего класса с электроприводом, предназначен для намотки кабельно-проводниковой продукции и других длинномеров диаметром до 65 мм. Чаще всего используется для измерения длины при отгрузке готовой продукции в магазинах розничной тороговли для отмотки отрезков заданной длины. Станок предназначен для намотка кабеля как в бухту, так и на барабан. Технологический контроль длины осуществляется измерителем ИДМ-65, реализованном на электронном счетчике ИД-2. Максимальная грузоподъемность 2000 кг.
В КОМПЛЕКТ ПОСТАВКИ УПК-16ПРГК с РКУ ВХОДИТ:- приемная стойка на 1000 кг с колесными опорами,
- ручной кабелеукладчик, совмещенный с измерителем длины ИДМ-65.
КОМПЛЕКТАЦИЯ УПК-16ПРГК с РКУ ВКЛЮЧАЕТ В СЕБЯ:- сертифицированный измеритель длины ИДМ-65,
- реверсивный счетчик ИД-2 со звуковой индикацией,
- технологический барабан.
ПРЕИМУЩЕСТВЕННЫЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА ДЛЯ ПЕРЕМОТКИ КАБЕЛЯ УПК-16ПРГК с РКУ: - приемная стойка оснащена гидравлическим подъемником для подъема и опускания барабанов с кабелем, что позволяет производить намотку без привлечения грузоподъемных механизмов;
- надежный сварной корпус имеет точную конструкцию, выполненную на высокотехнологичном оборудовании с использованием роботизированных сварочных комплексов;
- длительный эксплуатационный ресурс;
- наличие кабелеукладчика обеспечивает аккуратное формирование бухт;
- кабелеукладчик имеет механизированный ручной привод и управляется оператор;
- преобразователь частоты позволяет плавно изменять скорость намотки кабеля от 4 до 60 оборотов в минуту;
- измеритель реализован на герметичном электронном счетчике ИД-2, который зарекомендовал себя как исключительно надежное устройство;
- наличие колесных опор позволяет одному оператору легко перемещать станок по территории склада.
|
|
| | Исполнение измерительного узла | ИДМ-65 | | Диаметр измеряемого материала, мм | 3-65 | | Принцип измерения | электронный | | Время сохранения информации при отключении питания | неограниченно | | Напряжение питающей сети, В | 380 | | Частота переменного тока, Гц | 48-63 | | Номинальная потребляемая мощность, кВт, не более | 2,2 | | Частота вращения приводного барабана, об/мин | 3-50 (плавно) | | Принцип подъема | гидравлический домкрат | | Максимальный типоразмер поднимаемого барабана | 16 | | Минимальный размер поднимаемого барабана | 10 | | Точность измерения длины кабеля | ± (0,1+0,01*L), где L -- Длина | | Диаметр измеряемого кабеля, мм | 3-65 | | Ширина барабана, м., не более | 1 | | Максимальная масса наматываемого кабеля на технологический барабан, кг., не более | 300 | | Максимальная масса наматываемого кабеля на барабан, кг., не более | 2000 | | Время разгона в режиме плавного пуска, с | 3 (можно изменить) | | Защита электродвигателя: | | | - от скачков напряжения питающей сети | + | | - от короткого замыкания | + | | - от перегрева | + | | Диаметр технологического барабана, м., не более | 1 | | Принцип раскладки кабеля | ручной кабелеукладчик | | Температурный диапазон | 0С до +32С | | Наличие опции останова при достижении запрограммированной длины | + | | Наличие сетевого дросселя | + | | Наличие центрирующих втулок | + | | Наличие колесных опор | + | | Масса станка, кг., не более | 650 | | Габаритные размеры, мм. | 2650х1850х1690 | | Диаметр съемного вала 1, мм. | 48 | | Диаметр съемного вала 2, мм. | 68 |
|
