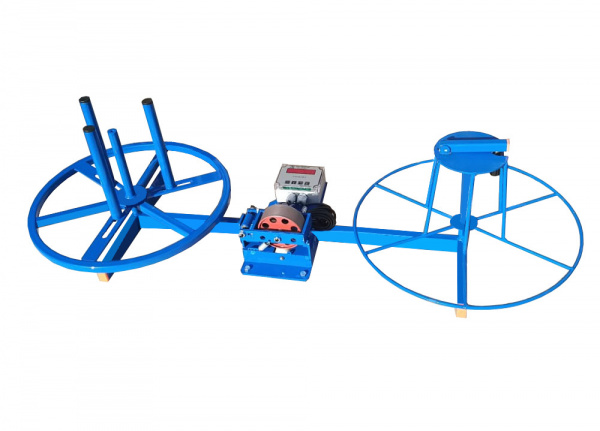

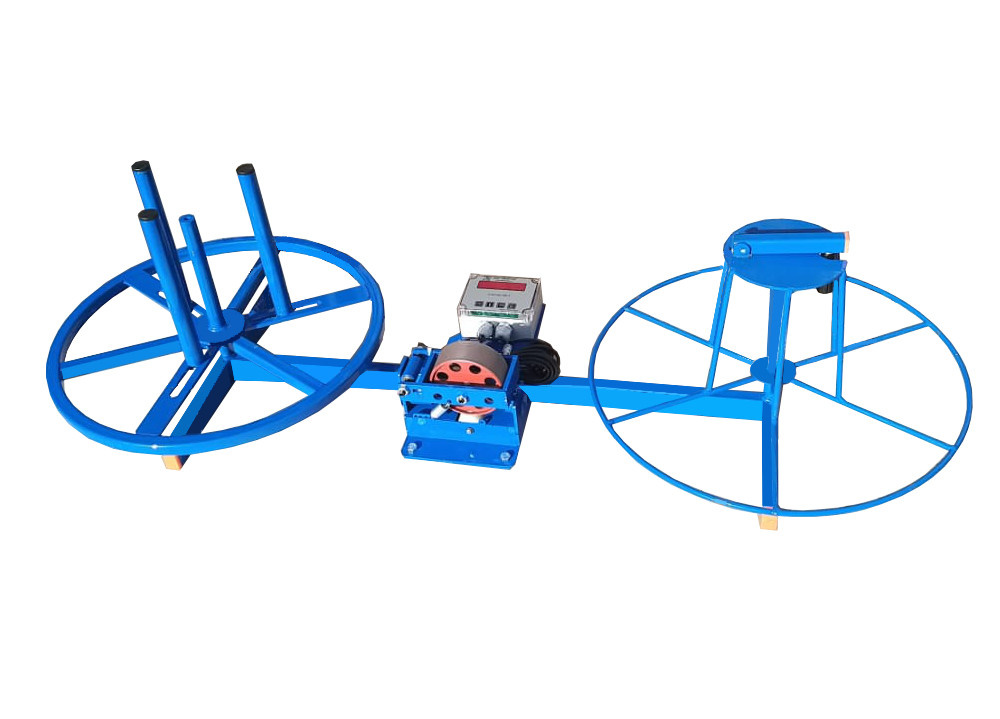

Устройство намотки кабеля УНК-5-2НМ - это устройство, предназначенное для отмотки, перемотки кабеля с бухты на бухту. Намоточный станок легкого класса расчитан на диаметр перематываемого кабеля до 20 мм. и позволяет наматывать бухты максимальным диаметром до 500 мм. и массой до 40 кг.
Устройство намотки кабеля - это станок с ручным приводом, предназначен для перемотки кабельно-проводниковой продукции с бухты в бухту.
Станок состоит из трех основных узлов:
- отдающая часть
- измеритель длины кабеля, реализованный на герметичном электронном счетчике ИД-2
- приемная часть
Преимущества станка для перемотки кабеля УНК-5-2НМ с ИДМ-20:
- аккуратное формирование бухт
- высокая точность измерения длины кабельно-проводниковой продукции
- звуковой сигнал по достижении запрограммированной длины
- регулируемый внутренний диаметр отдающей части станка
- удобная складываемая ручка на приемной части станка
- надежный сварной корпус, изготовленный с применением роботизированного сварочного комплекса
- простое и удобное управление станком
- длительный срок эксплуатации

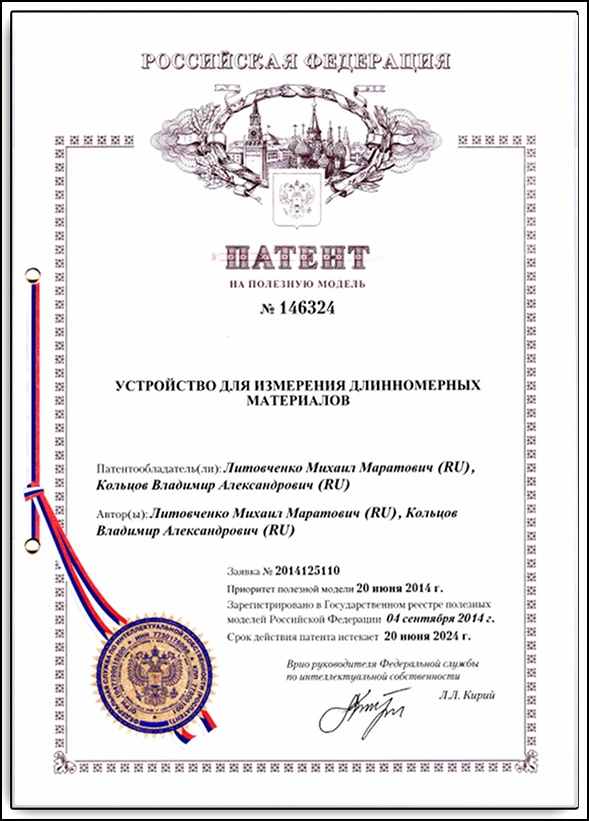

Устройство перемотки кабеля УНК-5-2Н мод.2 с ИДМ-20 запатеновано.

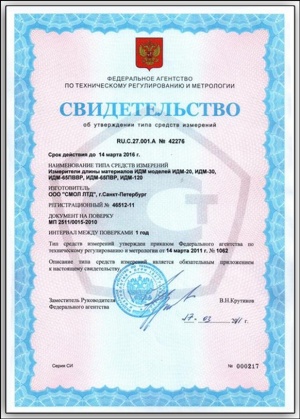

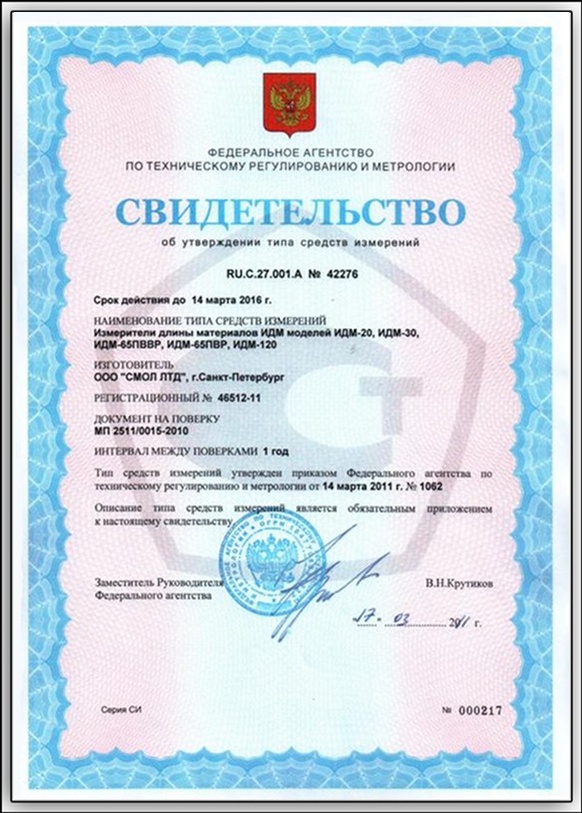

Измерительный узел ИДМ запатентован и имеет сертификат об утверждении типа средств измерения
Характеристики
| Производитель | Собственное производство. |
| Страна производства | Россия |
| Исполнение измерительного узла | ИДМ-20 |
| Принцип измерения | электронный |
| Питающее напряжение счетчика, В | 220 |
| Максимальный диаметр измеряемого материала, мм не более | 20 |
| Время сохранения информации при отключении питания | неограниченно |
| Принцип отмотки | воздействие на приводную стойку рукой оператора |
| Габаритные размеры, мм | 1260х500х435 |
| Возможность регулирования внутреннего диаметра отдающей бухты | + |
| Максимальный диаметр отдающей и приемной бухты, мм | 500 |
| Масса станка, кг | 22 |
