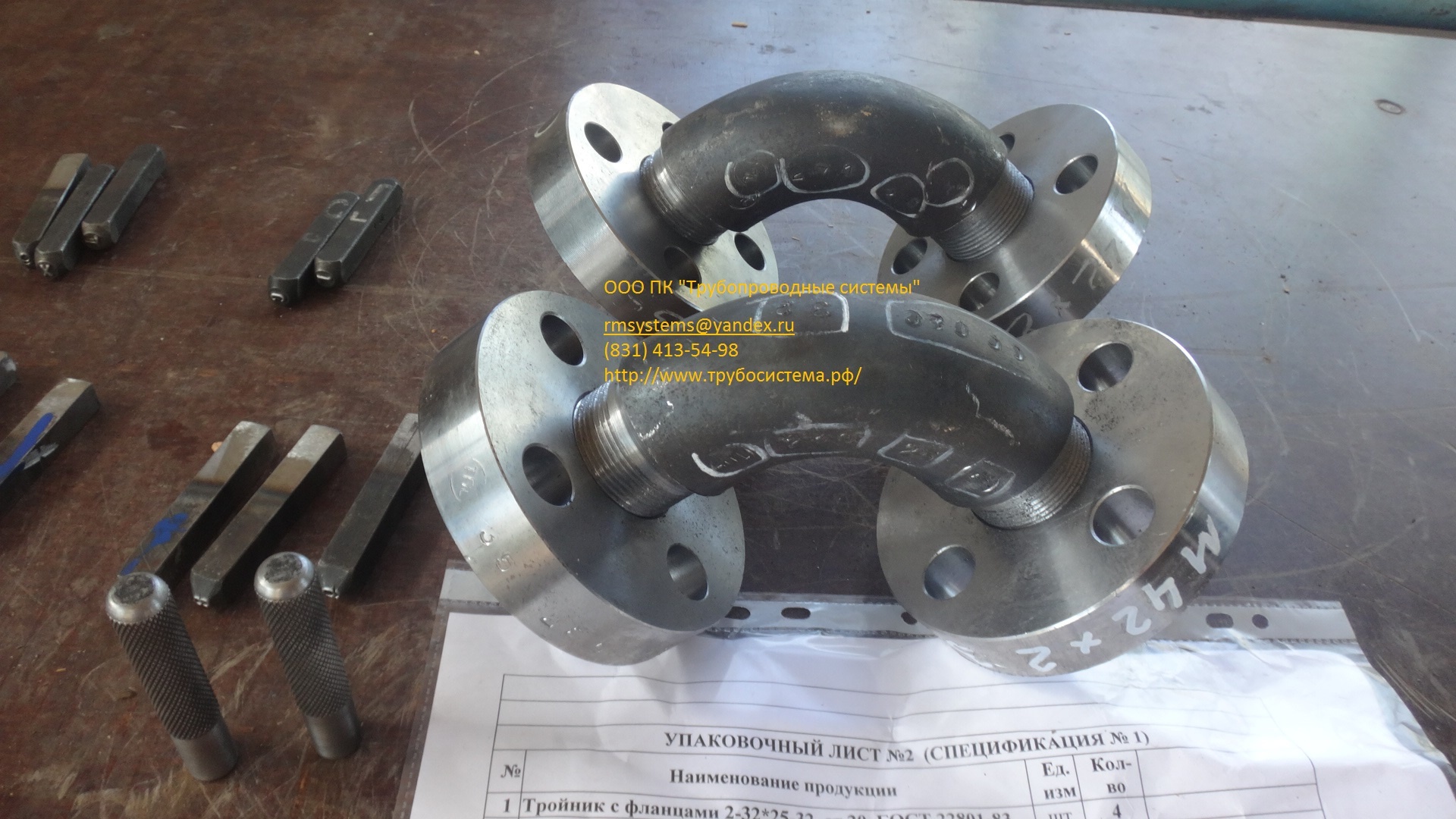

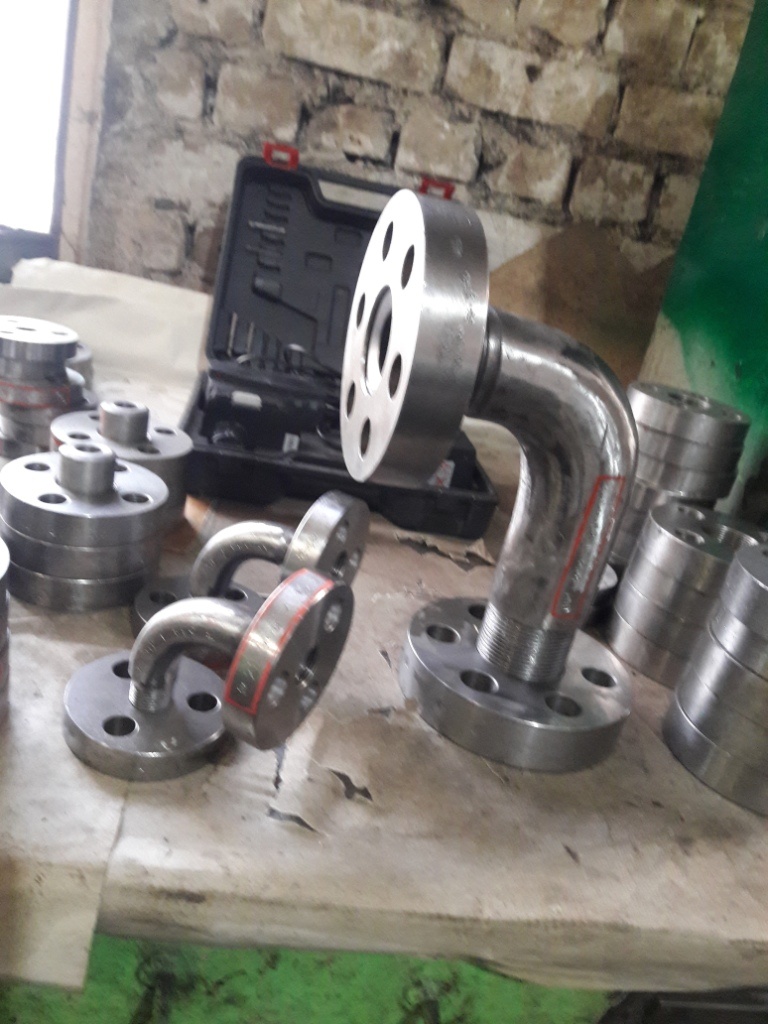

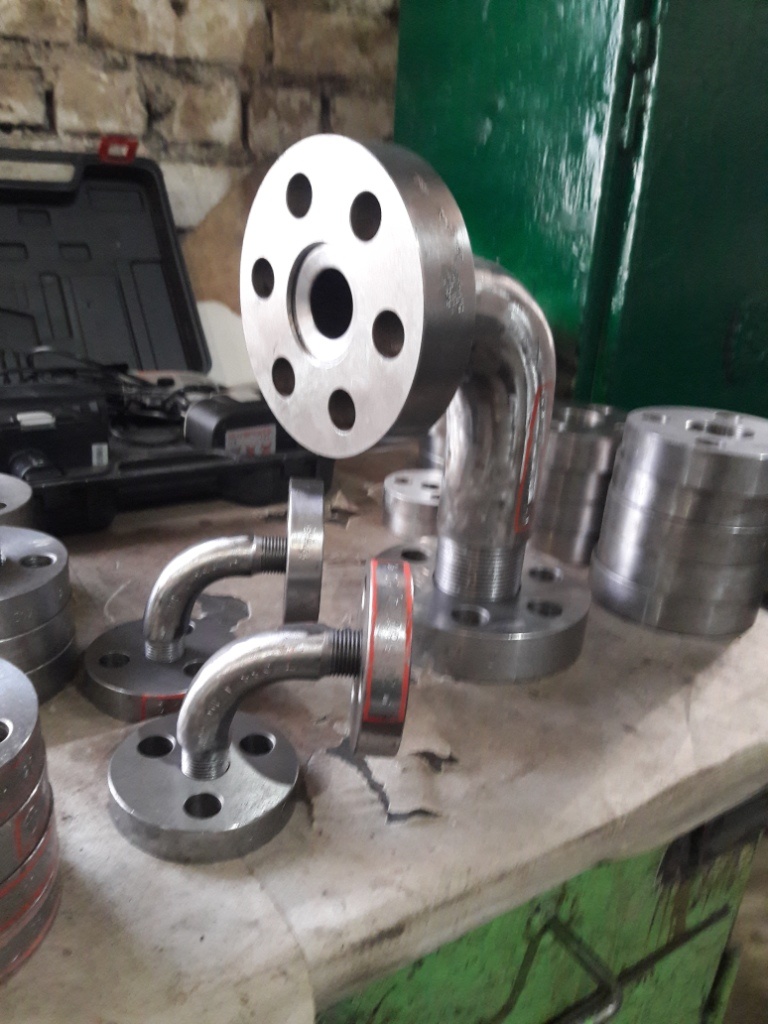

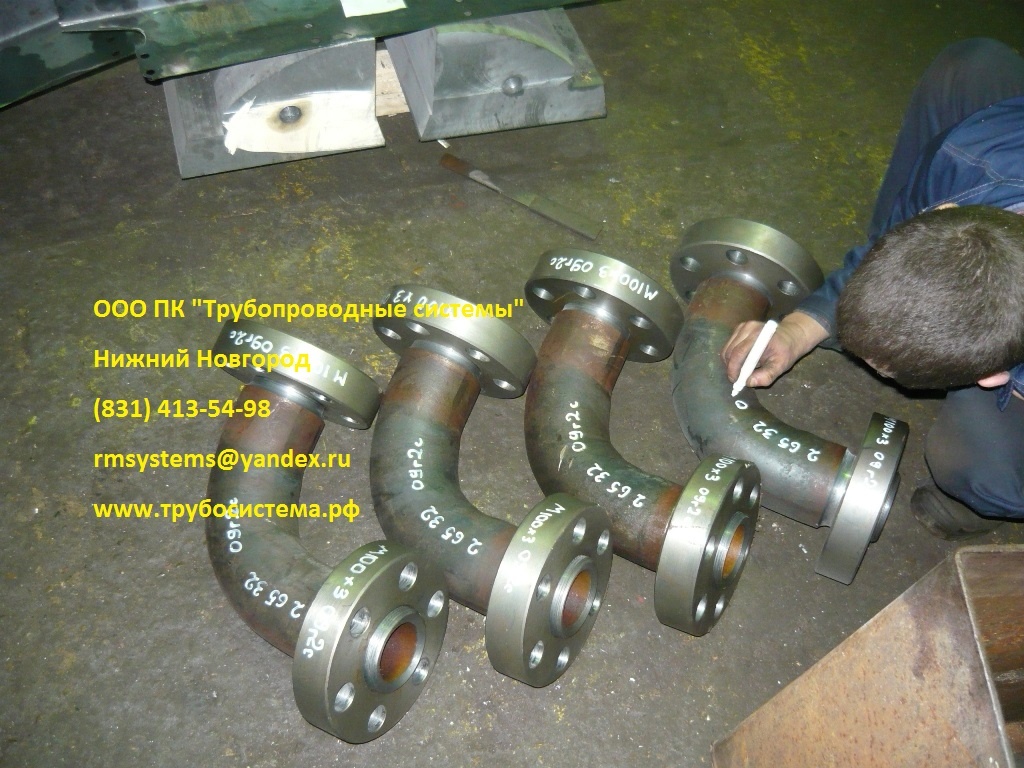

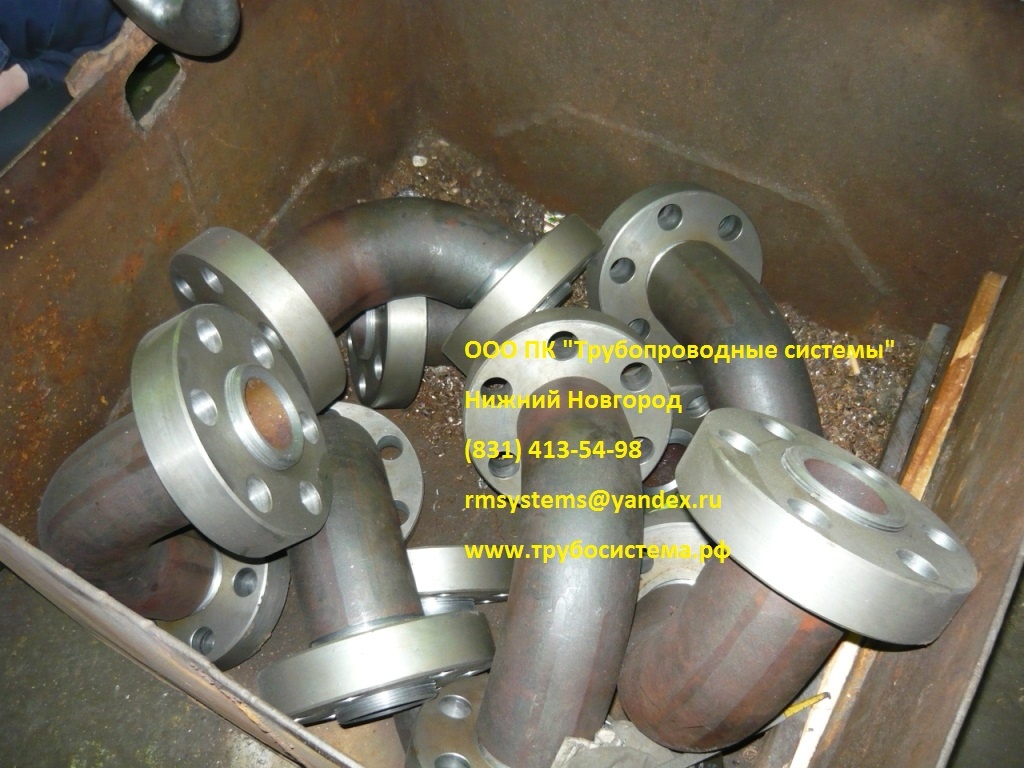

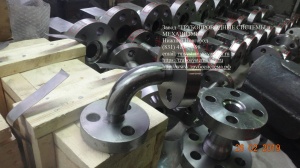

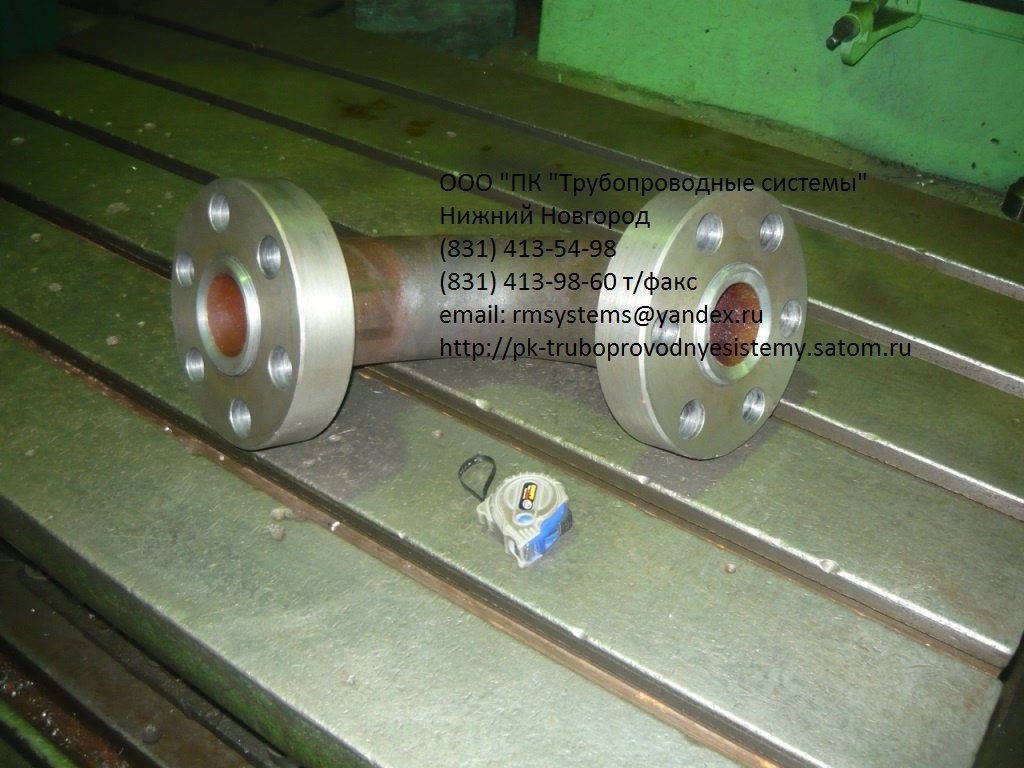

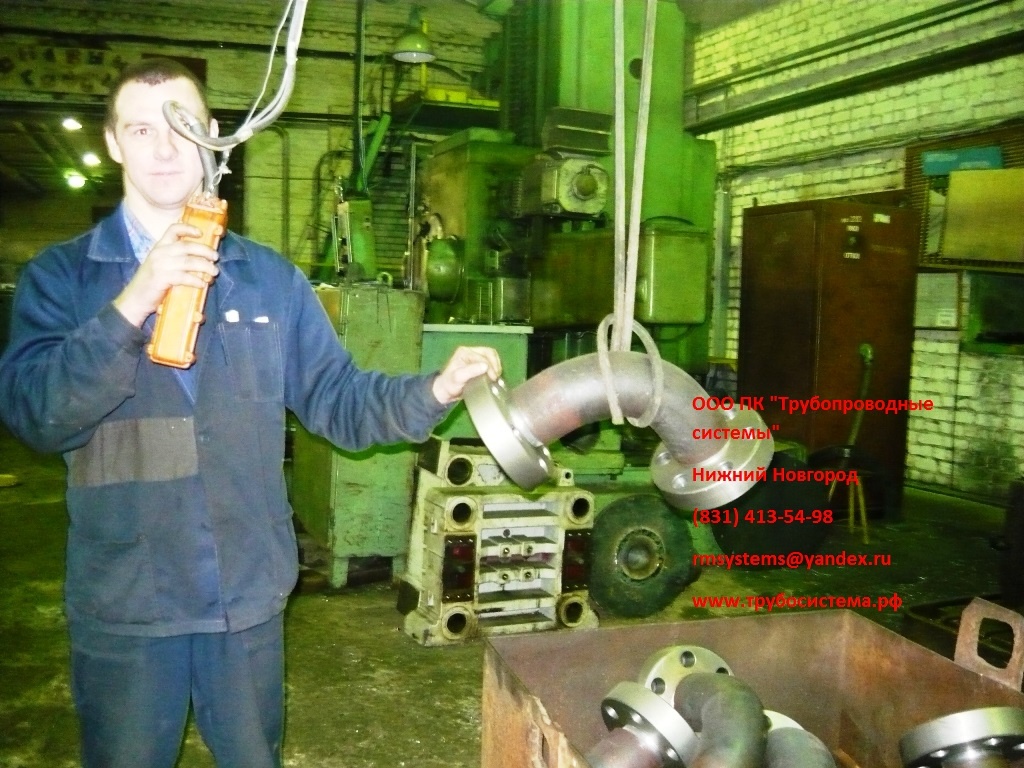

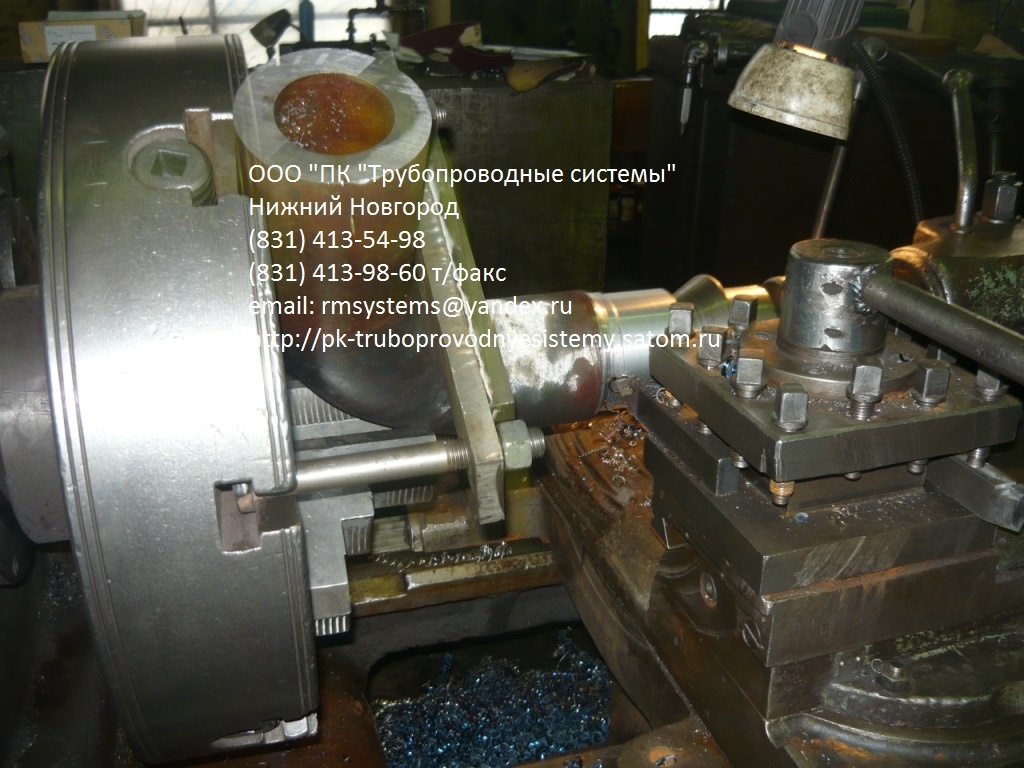

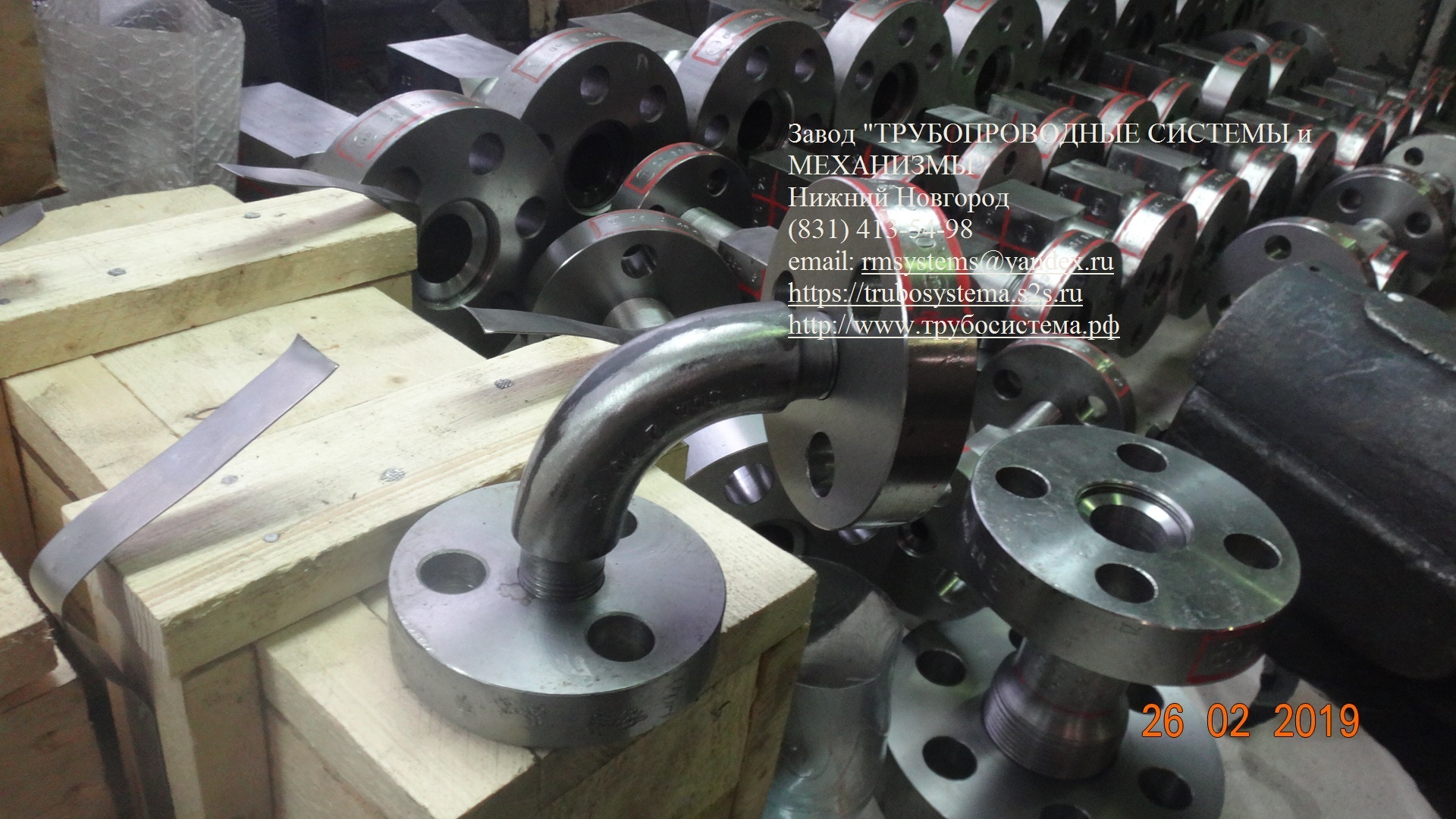

Настоящий стандарт распространяется на колена с углом 90° с резьбовыми фланцами для трубопроводов с линзовым уплотнением, применяемых на предприятиях отраслей нефтехимической промышленности и для производства минеральных удобрений, на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см2) и от Dу 6 до 200 мм при температуре среды от минус 50 до плюс 510 °С.
Примечания:
1. Размеры S и S1 относятся к сечению, расположенному под углом 45° к торцам колена.
2. Резьбу M135х4 при проектировании новых установок не применять.
3. Присоединительные резьбовые концы - по ГОСТ 9400-81
4. Технические требования - по ГОСТ 22790-89
5. В технически обоснованных случаях допускается изготовление колен с углом гиба 94 и 86°.
Пример условного обозначения колена с фланцами исполнения 4, с углом 90°, Ду 65 мм, на условное давление Ру 100 МПа, из стали марки 20Х3МВФ:
Колено 4-65-100-20Х3МВФ-ГОСТ 22794-83
