1. Описание

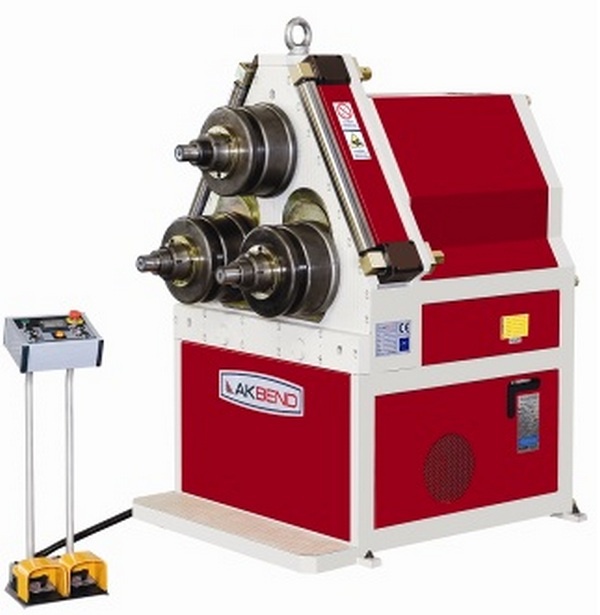

Установка пирамидального типа для гибки труб, прутков и профилей с 3-мя приводными роликами. Привод роликов состоит из гидродвигателя и планетарного редуктора. Нижние ролики имеют гидравлический привод для перемещения вверх/вниз. Движение нижних роликов - планетарное, что позволяет получать изделия с минимальными прямыми участками. Перемещение нижних роликов отслеживается по цифровому дисплею, входящему в стандартную комплектацию. Боковые направляющие валки перемещаются вручную (станок с гидравлическим приводом направляющих валков, система ЧПУ АК200NC - опции). Станок может работать как в горизонтальном, так и вертикальном положении.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Мощность, кВт | 11 |
| Диаметр роликов, мм | 315 |
| Диаметр валов, мм | 100 |
| Скорость гибки, м.мин | 5.4 |
| Масса кг, | 2240 |
| Размер, мм | 1220х1435х1680 |
Стандартная комплектация
- Комплект закаленных универсальных роликов;
- Регулируемые вручную направляющие валки;
- Ограничитель вращающего момента, предохраняющий от перегрузок во время гибки;
- Электрическая и гидравлическая защита от перегрузок;
- Цифровой дисплей для индикации положения нижних роликов;
- Отдельный, переносной пульт управления;
- Комплект текстовой документации на русском языке;
- Полное соответствие европейским требованиям сертификации и безопасности
ОПЦИИ (За дополнительную плату)

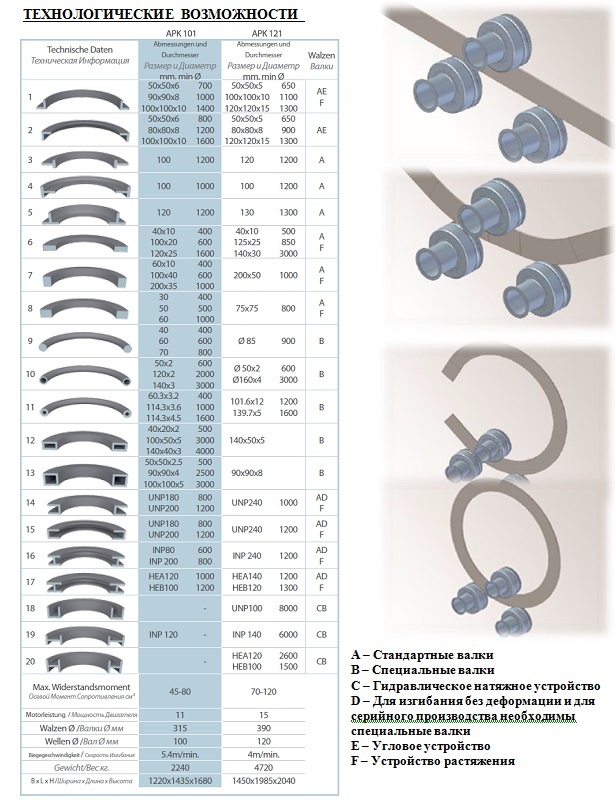

- Специальные ролики для труб и профилей
- Устройство гибки спиралей
- Специальная оснастка для гибки U-I-H профилей, гидравлическая тяговая система
При гибке жестких H-I-U профилей, на слабых участках может возникать очень сильная деформация. В целях предотвращения этой деформации, компанией AKYAPAK была разработана гидравлическая тяговая система. Эта система состоит из гидравлического вытягивающего рычага, направляющего рычага для каналов, направляющих балок и специальных роликов предназначеных для гибки H-I-U профилей.
Направляющий рычаг
Данное оборудование монтируется на гидравлическом вытягивающем рычаге. Его можно использовать для гибки H и I профилей, но для U-образных профилей необходимо использовать специальный тип направляющих.
Ролики направляющего рычага
Это оборудование монтируется на направляющий рычаг. Эти ролики отличаются по типу и размерам профилей.
- Гидравлический привод перемещения направляющих валков в 2-х направлениях.
- Дисплей индикации положения направляющих валков с гидроприводом.
Цифровые дисплеи показывают текущие и предельные положения нижних валков. Кроме того, с их помощью можно ввести ограничения для их значений, чтобы нижние валки не поднимались выше необходимого уровня.
- Система ЧПУ
