Предназначен для выполнения разнообразных фрезерных работ по дереву по направляющим линейкам с ручной подачей ( изготовление вагонки, половой доски, плинтуса, наличника, филенки и других погонажных изделий), зарезки простых шипов с помощью шипорезной каретки и криволинейного фрезерования по шаблону с ручной подачей.

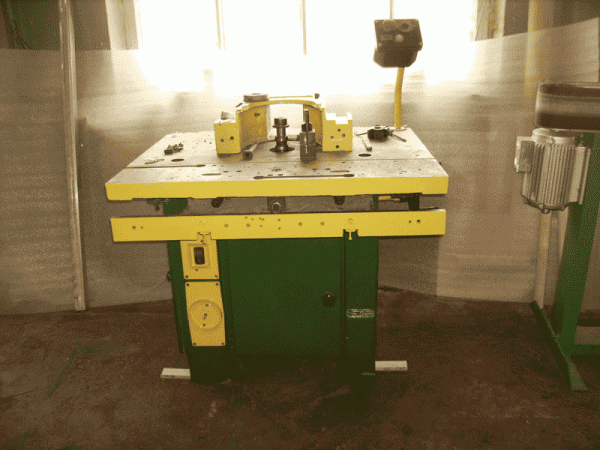

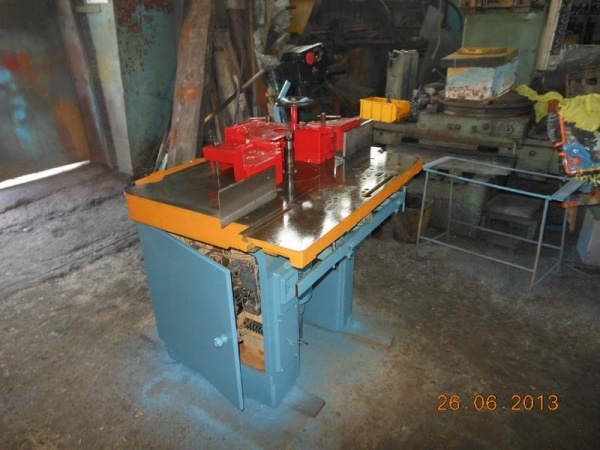

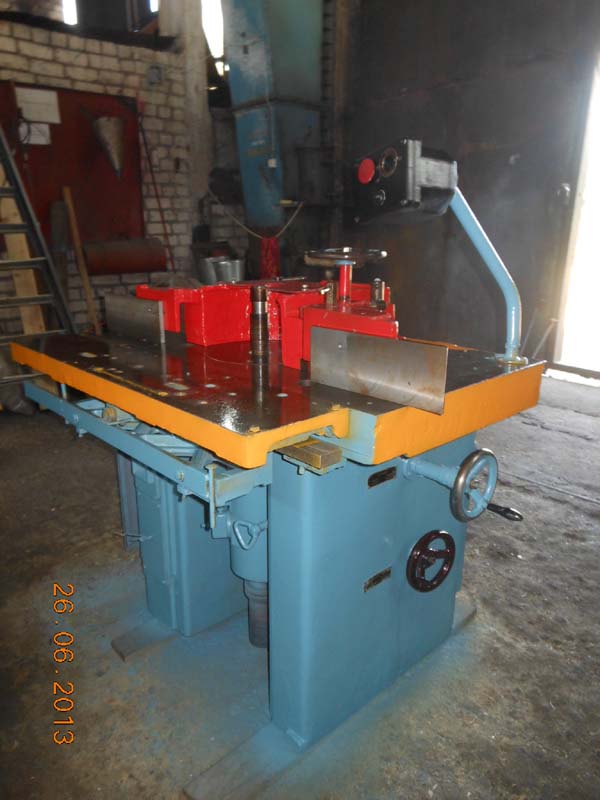

Станок собран на цельно литой виброустойчивой чугунной станине, внутри которой установлен высокоскоростной шпиндельный узел с механизмом подъёма и приводом от двухскоростного электродвигателя. На станине установлен литой чугунный стол с шипорезной кареткой. На столе крепятся верхняя опора шпинделя, ограждение фрезы с регулируемыми направляющими линейками и патрубком для стружкоотсоса. Шипорезная каретка имеет поворотную линейку с эксцентриковым прижимом. Дополнительно станок может комплектоваться автоматическим подающим устройством (автоподатчиком), который легко монтируется на стол станка.
Технические характеристики:
Толщина обрабатываемой заготовки, мах, мм 100
Размеры стола (длина х ширина), мм 1000х800
Вертикальное относительное перемещение шпинд., мах, мм 100
Размер внутреннего конуса Морзе шпинделя 4
Частота вращения шпинделя, об/мин 3000;4500;6000;9000
Ширина заготовки, устанавливаемой на шипорезной каретке
при глубине шипа 100
мм, мах, мм 700
Диаметр шпиндельной насадки, мм32
Диаметр режущего инструмента
при частоте вращения
3000/ 9000 об/мин., мм не более
250/ 70
Ход шипорезной каретки, мм 926
Высота стола над уровнем пола, мм 860
Мощность электродвигателя шпинделя, кВт 4,2 / 5,3
Частота вращения электродвигателя, об/мин 1440/ 2870
Габаритные размеры, мм 1000х1110х1270
Масса станка, кг 810
