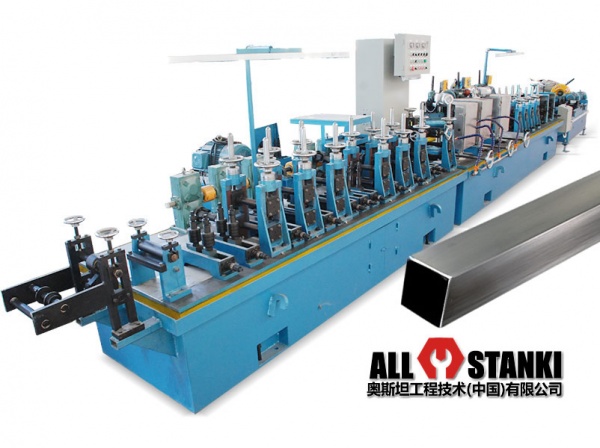

Линия для производства прямошовных сварных труб,купить в китае
Обновлено 08.06.2024283174
Описание
поставка оборудования, инструмента и расходных материалов.
ALLSTAN (China) Group Limited предлагаем трубосварочный стан ТЭСА для изготовления круглых, квадратных и прямоугольных профильных труб, Оборудование для производства стальных труб. Линии по производству стальных труб изготавливаются и комплектуются. сварные трубы производство. сварка труб. технология производства труб
Производительность производства электросварных труб
Прямошовная сварная труба изготавливаются на линиях холодной прокатки труб роликами, путем последовательного формования плоской ленты в трубу. Для сварки шва, заготовка разогревается электрическим током в индукционной катушке, сжимается прижимными роликами и сваривается.
Круглые трубы
8мм-20мм, Толщина: 0.5мм-1.5мм
Квадратные трубы
10мм×10мм -15мм×15мм
Длина
6м-12м, Допуск: ±3мм
Скорость производства
20-120 м/мин
Продуктивность линии
10,000 Тонн/год
Установочные Характеристики линии по производству электросварных труб
Энергический расход главной машины
50 kw, 50 кВт
Требуемые размеры помещения
40м(длина) ×3.8м (ширина)
Количество обслуживающего персонала
2-4 рабочих
Сырье для производства электросварных труб
в производстве применялась низколегированная или углеродистая сталь, Это и листы стали с толщиной не более 5 см, или стальная лента, имеющая разнообразную толщину и свернутая в рулоны
С рулонной сталью
GB/T 700: Q235B(ASTM: GR·D(σs 230) / JIS: SS400)
Ширина ленты
36MM-120мм, Толщина: 0.5MM-1.5мм
Внутренний диаметр
450-520мм
Внешний диаметр
Максимум 1200мм
Вес максимальный
1.0-1.5Т
ВОЗМОЖНО ИЗМЕНЕНИЕ ОТДЕЛЬНЫХ ПАРАМЕТРОВ ЛИНИИ ПО СОГЛАСОВАНИЮ С ЗАКАЗЧИКОМ.

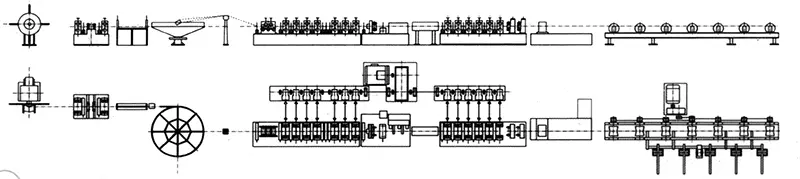

ОСНОВНЫЕ УЗЛЫ И АГРЕГАТЫ ПРОИЗВОДСТВЕННОЙ ЛИНИИ:
Разматывающее устройство для стальной ленты
Узел разрезания ленты и стыковой сварки
Накопитель
Формующее устройство
Валковая система узла формовки
Шовонаправляющее устройство
Аппарат высокочастотной индукционной сварки
Продвижная роликовая система
Узел удаления грата
Водная система охлаждения
Калибровочный узел
Роликовая система правки
Устройство для замера скорости производства
Узел правки труб
Автоматическая "летучая фреза" с ЧПУ
Выпускной рольганг
Система управления
Модуль высокочастотной сварки
1Изображение
2ХАРАКТЕРИСТИК ЛИНИЙ ПРОИЗВОДСТВА СТАЛЬНЫХ ТРУБ
Тип линии
Размеры круглых труб, мм
Размеры квадратных труб, мм
Толщина мм
Скорость производства метров/мин
ERW20
Ф8-Ф20
6x6-15x15
0.3-1.5
120
ERW32
Ф10-Ф32
10x10-25x25
0.5-2.0
120
ERW50
Ф20-Ф50
15x15-40x40
0.8-3.0
120
ERW76
Ф32-Ф76
25x25-60x60
1.2-4.0
120
ERW89
Ф42-Ф89
35x35-70x70
1.5-4.5
110
ERW114
Ф48-Ф114
40x40-90x90
1.5-4.5
65
ERW140
Ф60-Ф140
50x50-110x110
2.0-5.0
60
ERW165
Ф76-Ф165
60x60-130x130
2.0-6.0
50
ERW219
Ф89-Ф219
70x70-170x170
2.0-8.0
50
ERW273
Ф114-Ф273
90x90-210x210
3.0-10.0
45
ERW325
Ф140-Ф325
110x110-250x250
4.0-12.7
40
ERW377
Ф165-Ф377
130x130-280x280
4.0-14.0
35
ERW406
Ф219-Ф406
170x170-330x330
6.0-16.0
30
ERW508
Ф273-Ф508
210x210-400x400
6.0-18.0
25
ERW660
Ф325-Ф660
250x250-500x500
6.0-20.0
20
ERW720
Ф355-Ф720
300x300-600x600
6.0-22.0
20
Стоимость комплектов Формовочных и правильных Валки
Важнейший инструмент при изготовлении труб. Формовочные Валки влияют на качество кромки, от которого впоследствии зависит качество сварки
Валки для производства квадратной трубы
Валки для производства прямоугольной трубы
Валки для производства круглой трубы
Размер
Вес комплекта
Цена комплекта
Размер
Вес комплекта
Цена комплекта
Размер
Вес комплекта
Цена комплекта
15х15
502 кг.
3900 долл.
40х20
680 кг.
5100 долл.
Ф15
540 кг.
4050 долл.
20х20
550 кг.
4125 долл.
40х25
820 кг.
6150 долл.
Ф20
560 кг.
4200 долл.
25х25
650 кг.
5100 долл.
50х25
830 кг.
6250 долл.
Ф25
620 кг.
4500 долл.
30х30
680 кг.
5100 долл.
60х30
960 кг.
7200 долл.
Ф30
650 кг.
4875 долл.
40х40
860 кг.
6450 долл.
60х40
1400 кг.
10500долл.
Ф40
800 кг.
6000 долл.
50х50
1400 кг.
10500 долл.
Ф50
850 кг.
6375 долл.
60х60
1600 кг.
12000 долл.
Стоимость комплектов валов других размеров рассчитывается по весу: 7500 долларов за одну тонну.
Указана стоимость комплекта валов на условиях EXW Завод
