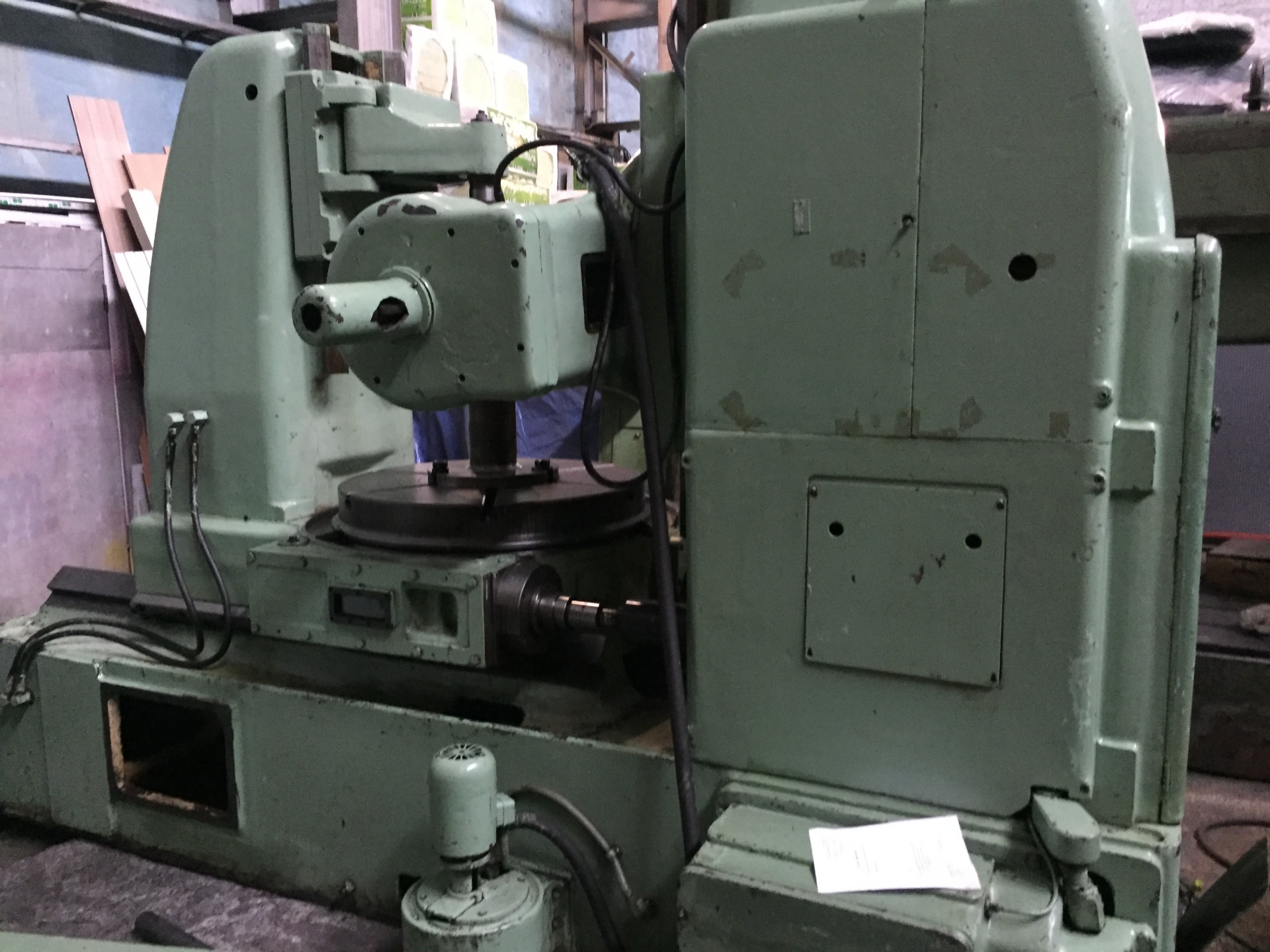

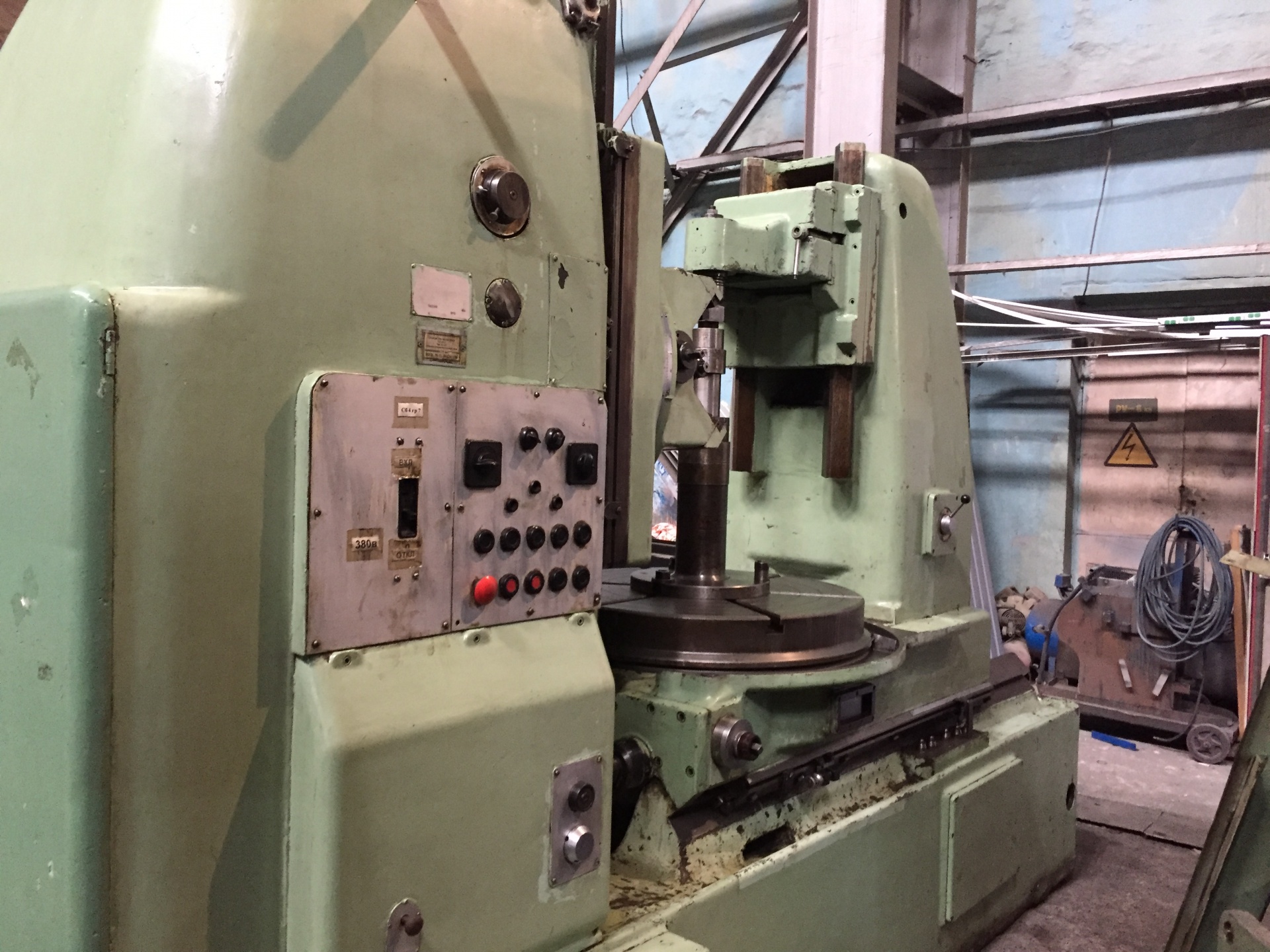

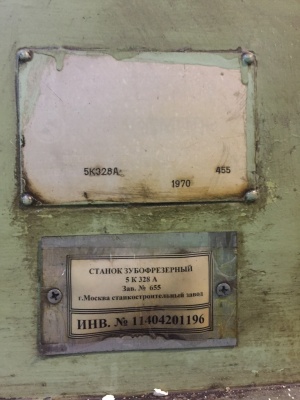

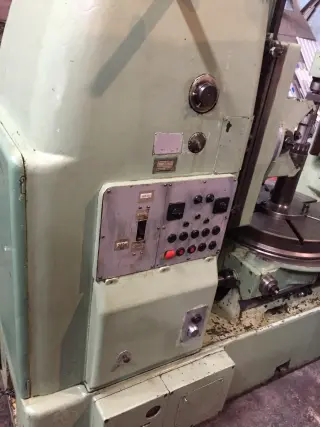

Зубофрезерный полуавтомат 5К328А

Зубофрезерный полуавтомат 5К328А

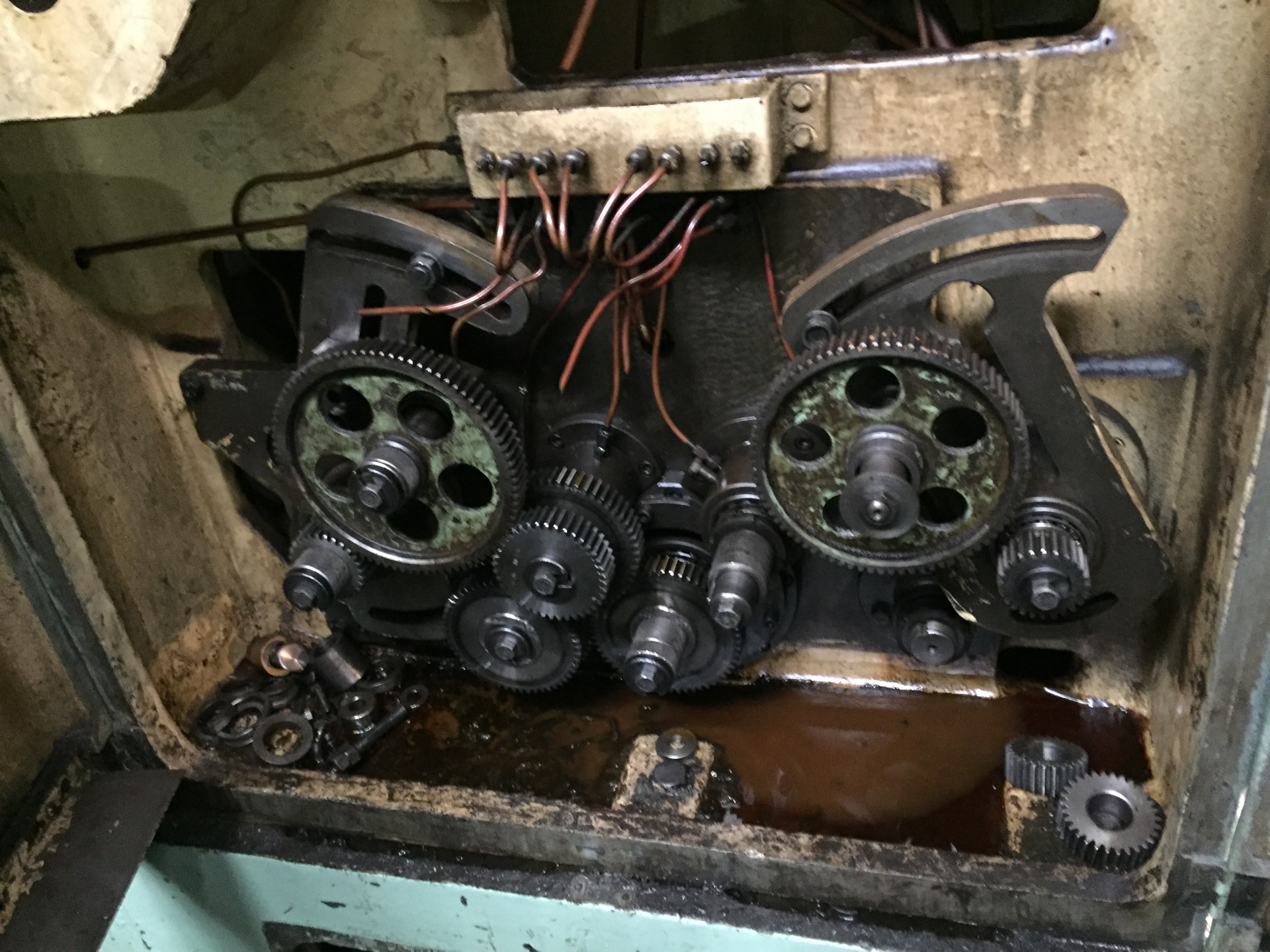

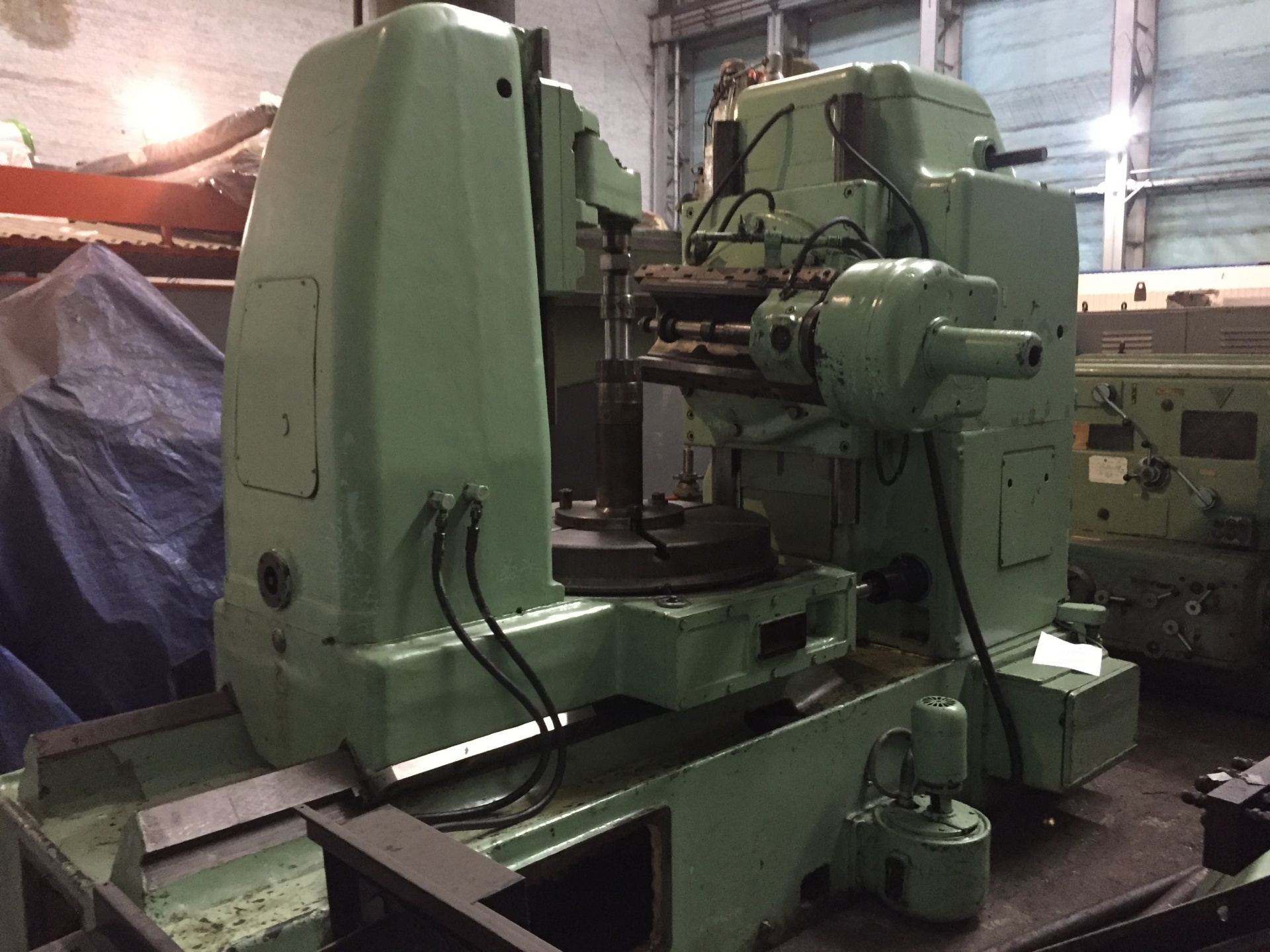

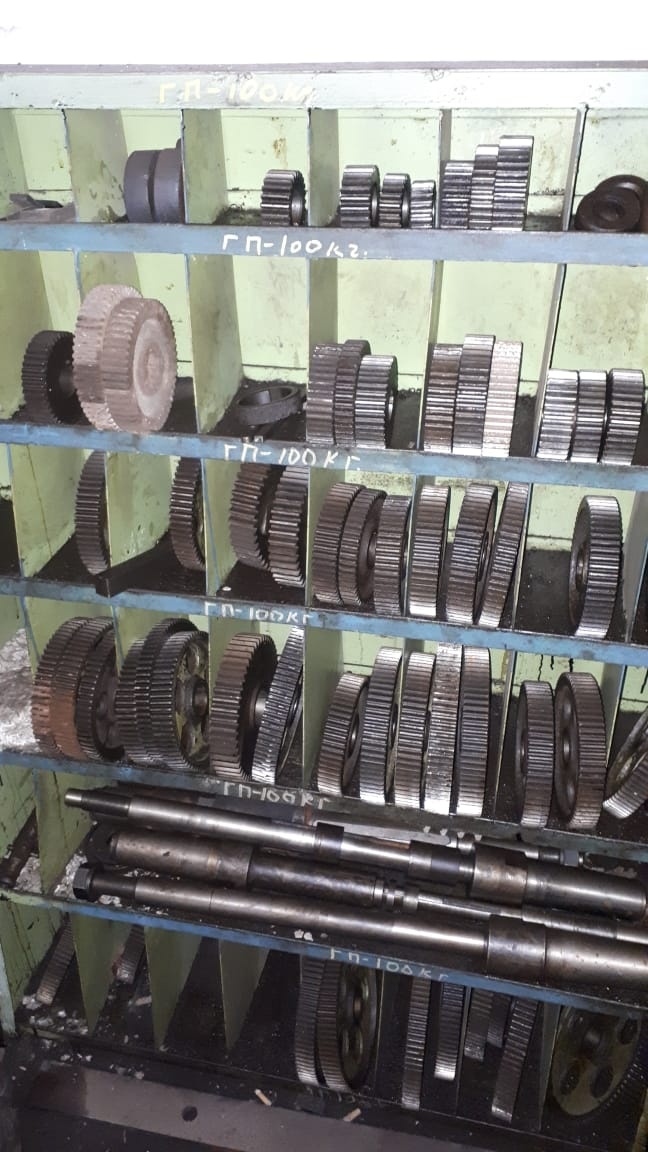

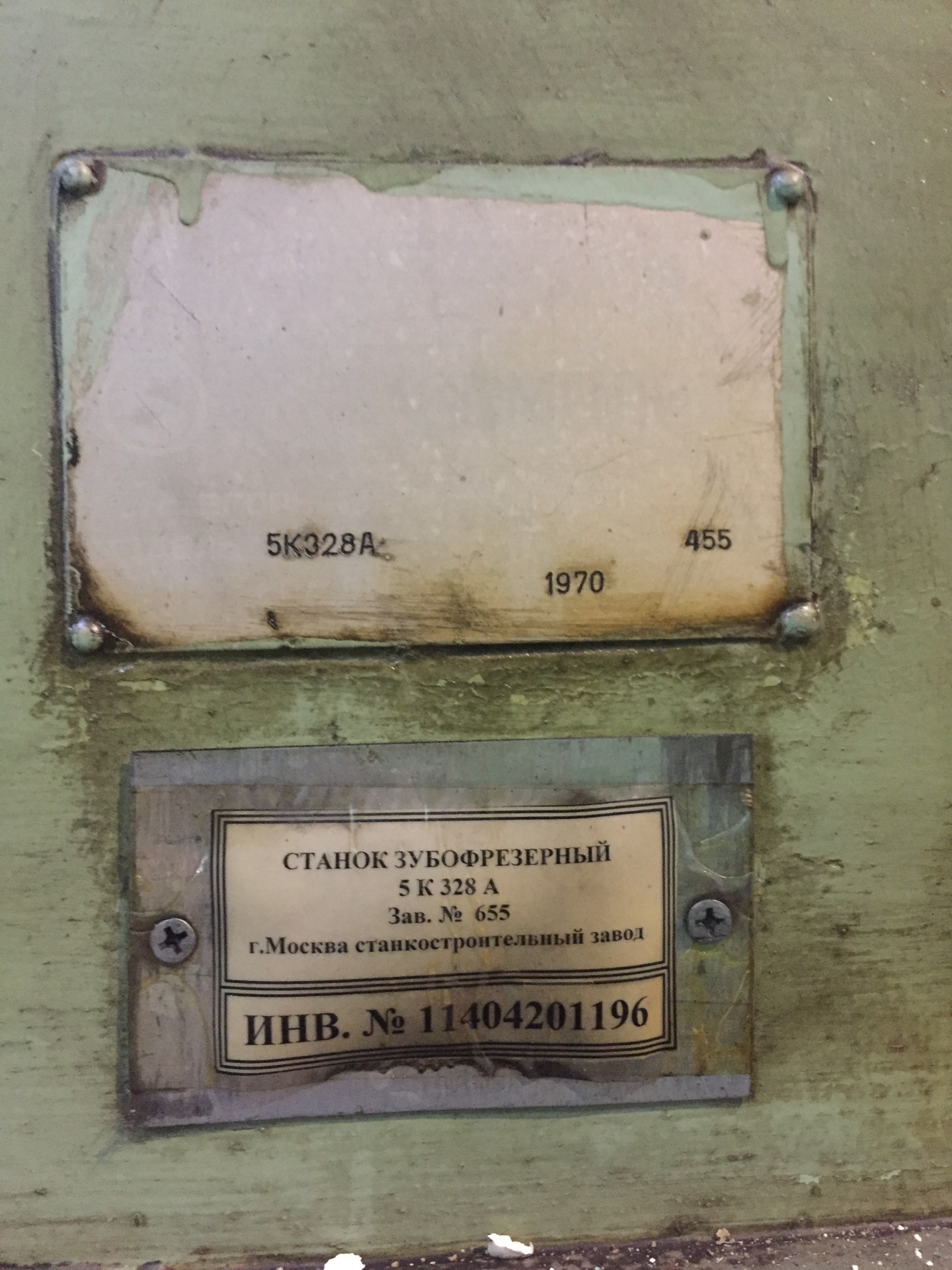

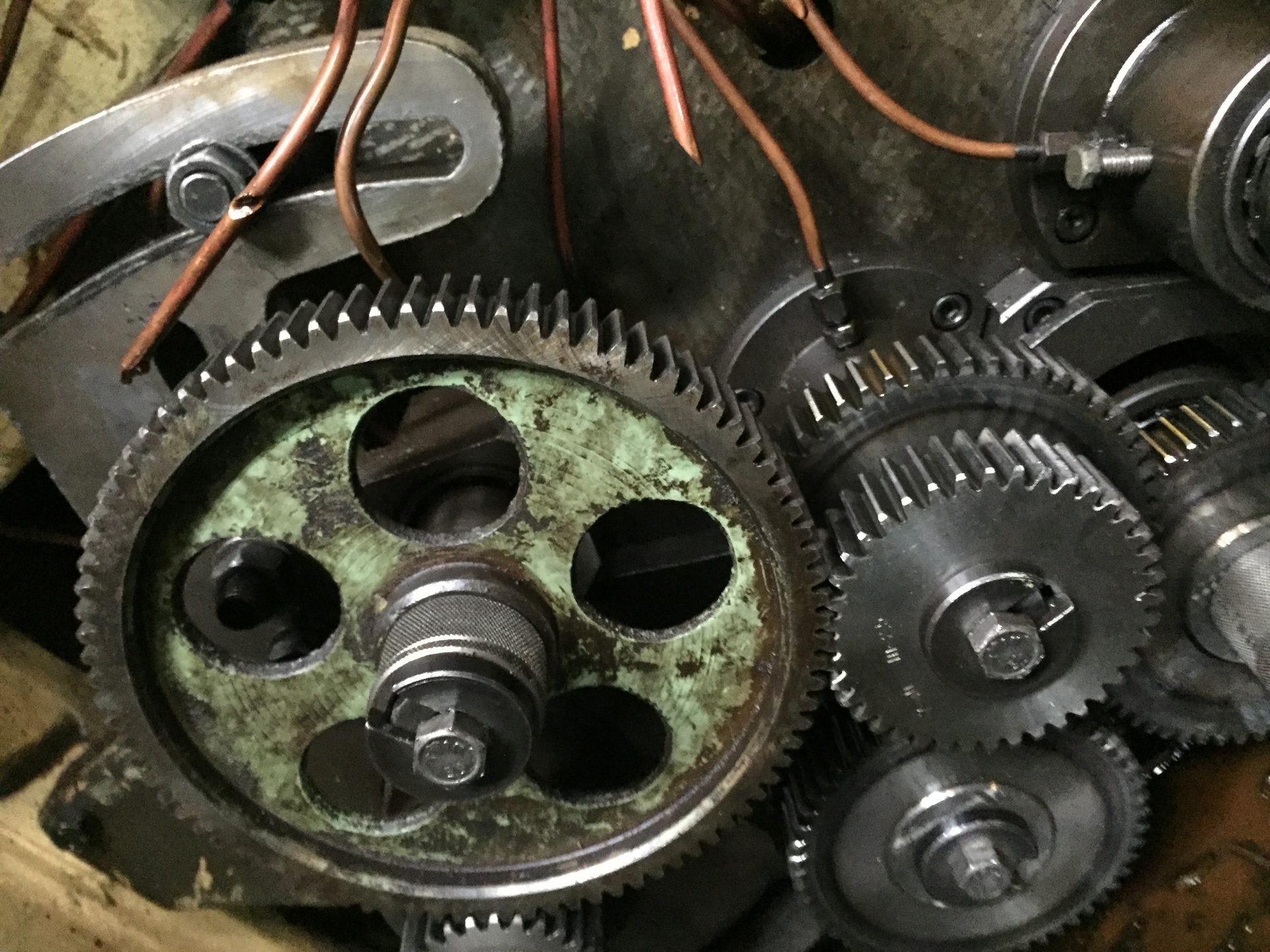

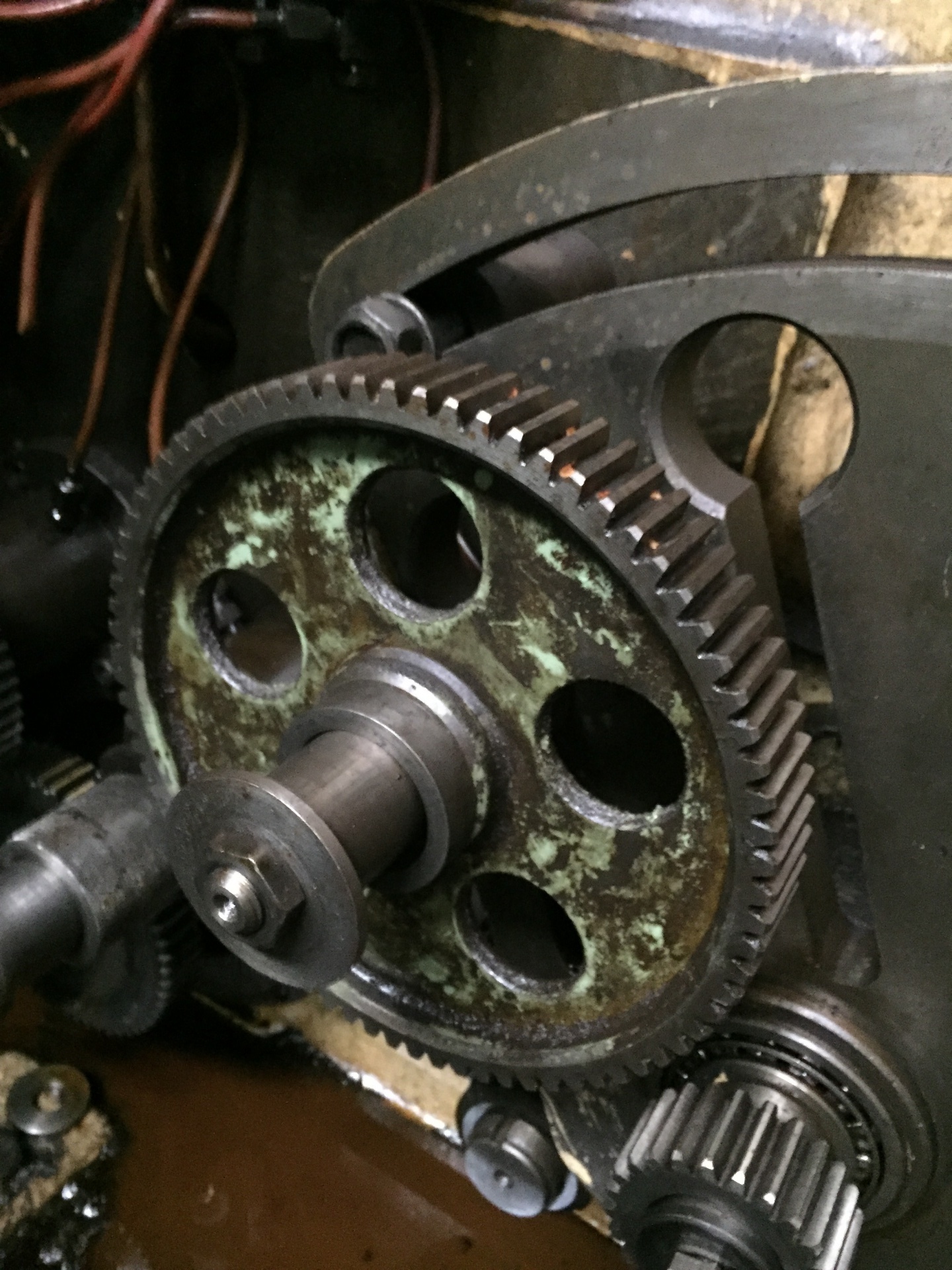

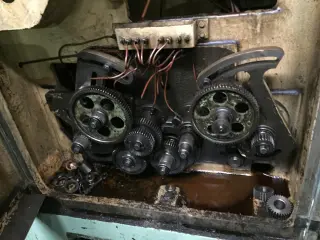

Зубофрезерный полуавтомат 5К328А, 1970 г.в. в отличном техническом состоянии. Станок подключен. Шестерни гитары в комплекте. Станок находится в Екатеринбурге.

Технические характеристики станка 5К328А:

Наибольший модуль нарезаемого колеса 12

Наибольший диаметр нарезаемых цилиндрических прямозубых колес (0°) с отведенной задней стойкой (без контрподдержки), мм 1250

Наибольший диаметр нарезаемых цилиндрических прямозубых колес (0°) с задней стойкой (с контрподдержкой), мм 800

Наибольший диаметр нарезаемых цилиндрических косозубых колес (30°), мм 1000

Наибольший диаметр нарезаемых цилиндрических косозубых колес (45°), мм 600

Наибольший диаметр нарезаемых цилиндрических косозубых колес (60°) (для фрезы Ø 180 мм), мм 400

Наибольший угол наклона нарезаемых зубъев обрабатываемых колес, град±60

Наибольший диаметр червячных нарезаемых колес, мм 800

Наибольшая длина венца нарезаемых цилиндрических прямозубых колес (0°), мм 560

Наибольшая длина венца нарезаемых цилиндрических косозубых колес (30°), мм 400

Наибольшая длина венца нарезаемых цилиндрических косозубых колес (45°), мм 310

Наибольшая длина венца нарезаемых цилиндрических косозубых колес (60°), мм 290

Наименьшее число нарезаемых зубьев 20

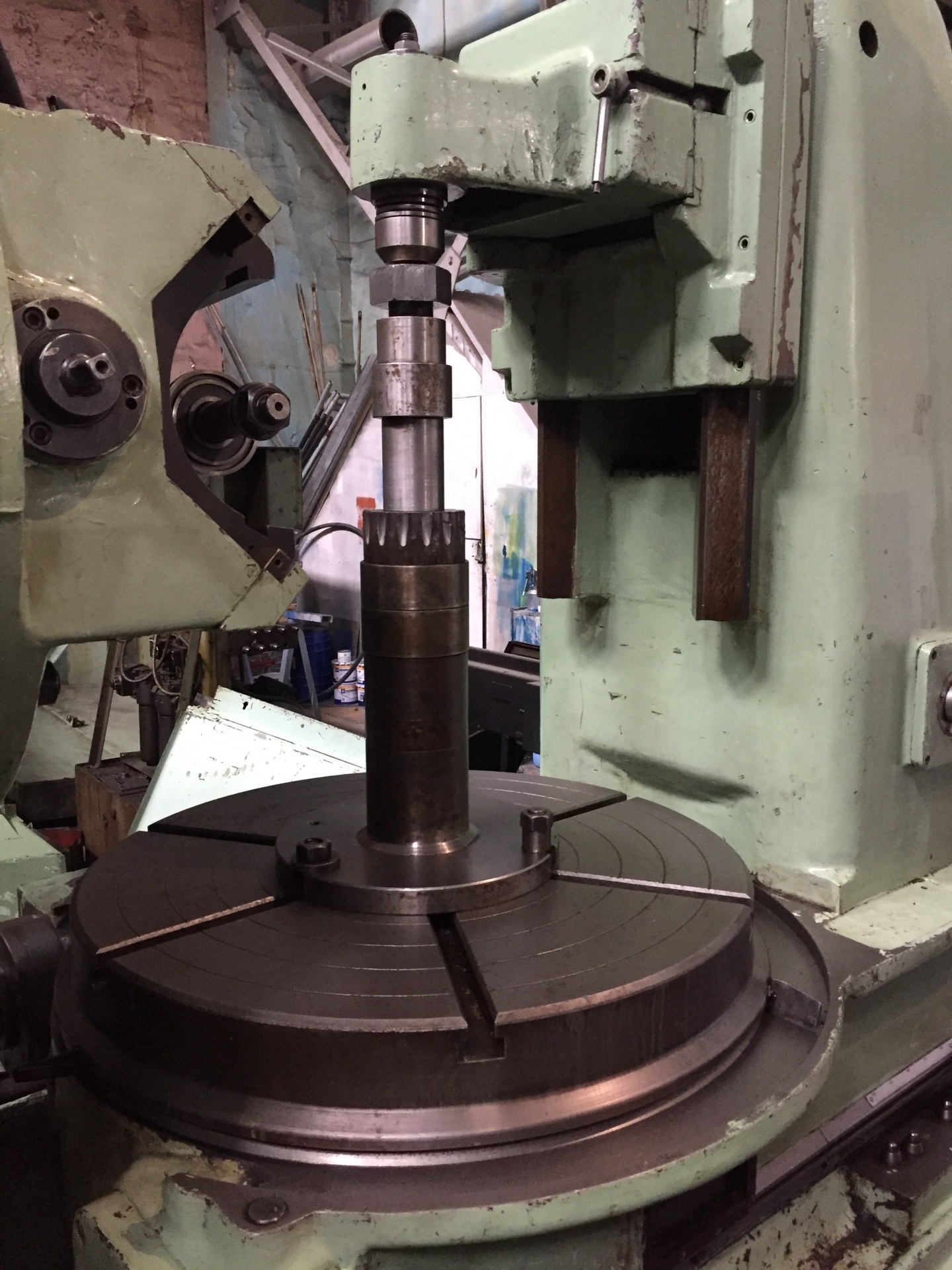

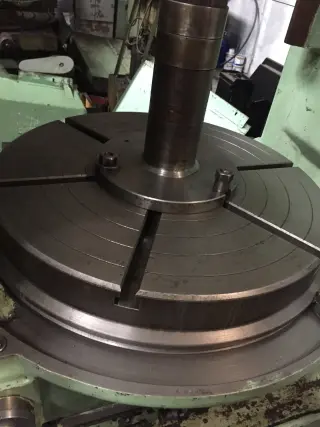

Диаметр стола, мм 935

Расстояние между осями стола и фрезы, мм 115..820

Расстояние от плоскости стола и оси фрезы, мм 230..880

Ускоренное перемещение стола, мм/мин 170

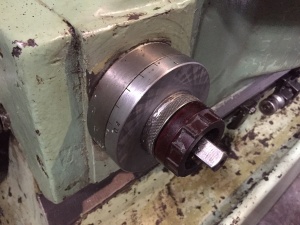

Ручное перемещение стола за один оборот лимба, мм 0,5

Габариты 3580 х 1790 х 2590 мм

Масса станка 14000 кг
