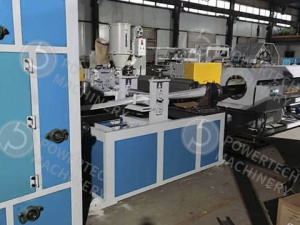

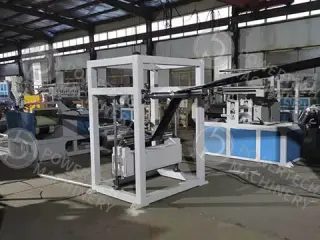

Экструзионные линии и оборудование для производства TPU (термопластичный полиуретан) плоскосворачиваемого рукава
- Сырье: гранула TPU(термопластичный полиуретан)/текстильный каркас
- Форма изделия : Плоскосворачиваемый рукав
- Производительность: 100 - 120 кг/час
- Диаметр: 50-150мм / 100-200мм / 150-300 мм
Состав линии:
| Опорная рама | 1 |
| Сушильная печь | 1 |
| Двухслойный термозащитный циркуляционный бак | 1 |
| SJ 7 5 30 одношнековый экструдер | 1 |
| Экструзионная голова | 1 |
| Охлаждающий танк | 1 |
| Тянущее устройство | 1 |
| Регулятор натяжения рукава | 1 |
| Одностанционное устройство намотки | 1 |
Описание :
Для производства данных рукавов используется метод внедрения полиуретана через текстильный каркас,
эта технология называется "extrusion through the weave" или "экструзия через плетение"
Процесс внедрения каркаса в слой полиуретана и получения цельного рукава происходит следующим образом:
Каркас предварительно нагревают, а затем пропускают через экструзионную голову экструдера, расплавленный через экструдер полиуретан под действием высокого давления проникает сквозь текстильный слой, сливаясь с каркасом в единое целое, оставляя каркас внутри. На выходе получается бесслойный и бесшовный цельнотянутый гибкий плоскосворачиваемый рукав.
Плоскосворачиваемые рукава применяются в шланговых системах с буксируемым шлангом. Рукава разработаны с учетом сильного трения и износа, а так же растягивающего напряжения.
Используются:
- для внесения навоза;
- для перекачки нефтепродуктов: дизельного топлива, нефти, химических продуктов, масел, загрязненных и льяльных вод, и прочих нефтепродуктов и содержащих их жидкостей.;
- для перекачки воды;
- для перекачки удобрений;
- для подачи растворов;
- для перекачки химикатов;
Рукав устойчив к большому перечню химикатов.

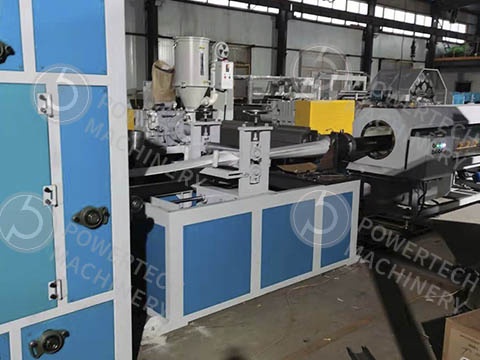

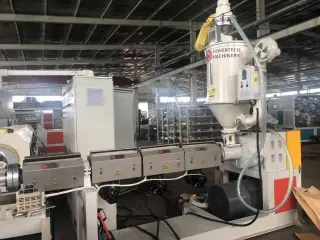

Экструзионная линия и оборудование для производства TPU полиуретанового плоскосворачиваемого рукава армированного текстильным каркасом.
Экструзионная линия включает в себя:
Сушильная печь для текстильного каркаса, который нагревает каркас для удаления влаги из него и подготовки к экструдированию полиуретана.

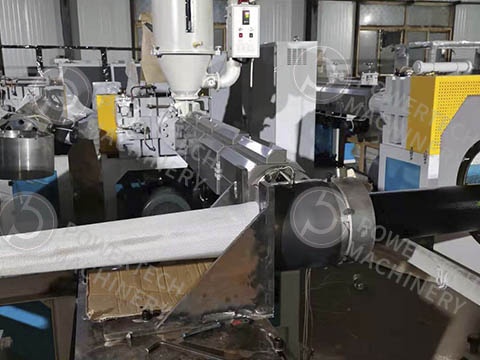

Одношнековый экструдер серии SJ, который наиболее подходит для производства необходимых размеров. Толщины слоев и диаметров могут регулироваться.
Экструзионная голова для нанесения и внедрения TPU термопластичного полиуретана на текстильный каркас.

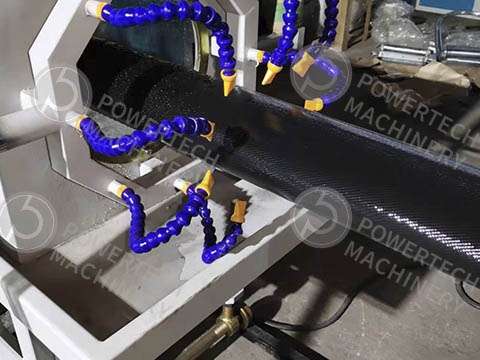

Ванна охлаждения, которая служит для охлаждения плоского рукава из полиуретана, оснащены водяным насосом для подачи воды,
регулировкой по X (горизонту) и по Y (высоте).

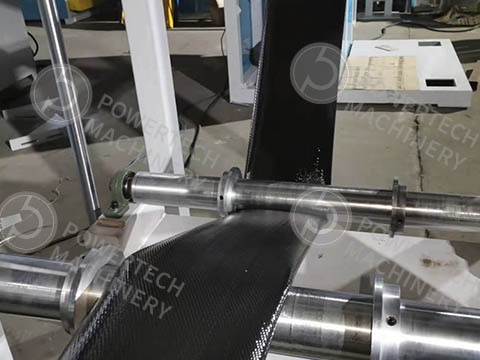

Тянущее устройства с регулировкой скорости(м/мин) . Тянущее устройство представляет собой группу валков, для вытягивания полиуретанового рукава из экструзионной головы.

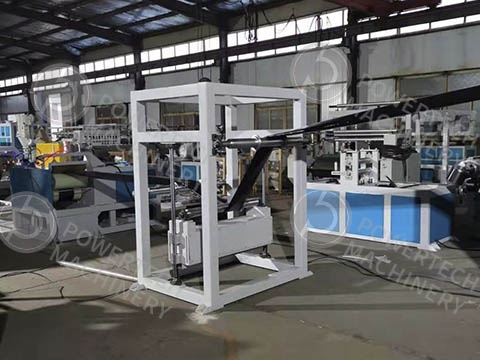

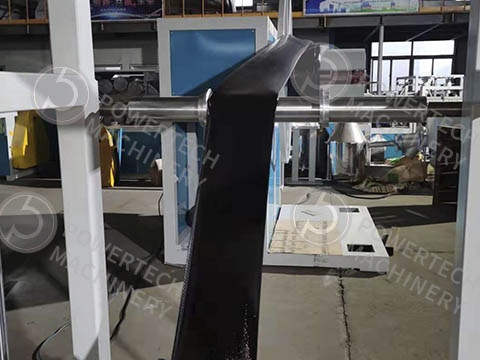

Устройство контроля натяжки, которое регулирует натяжку рукава для равномерной намотки в бухту.

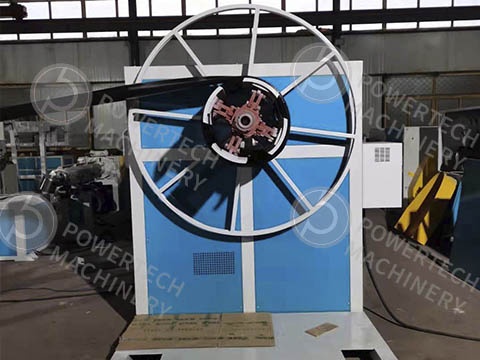

Намотчиком для намотки рукава в бухты.
Линия может комплектоваться различными устройствами, в зависимости от потребностей производства.
Это могут быть:
- Круглоткацкие станки для плетения текстильного каркаса
- Крутильные машина для скручивания нити
- Лабораторное оборудование
- Испытательное оборудование для гидравлических испытаний
- Лазерный принтер для маркировки, упаковочные машины и другие.
