Трехвалковая гибка б / у трубы Φ650 мм ~ Φ3000 мм x 12 м

Продом линию труб трехвалковая гибка б / у трубы Φ650 мм ~ Φ3000 мм x 12 м.01-3.  Б / у трехвалковая трубогибочная машина

 01. Технические данные труб.

 No Описание Спецификация машины Знаки R

 -01 - Тип гибочного станка - 3-валковый гибочный / гибочный станок

 -02 - Труба мин.  диаметр - Мин .: Φ660,4 (26-дюймовая труба)

 -03 - Труба макс.  диаметр - Макс .: Φ3,000,0 мм (120 ”-трубка)

 -04 - Марка материала трубы - Низкоуглеродистая сталь SM490.  до марки стали API X42

 -05 - Толщина стенки - полоса 6.4 (т) мм ~ 30.0 (т) мм

 -06 - Длина трубы - 6000 (L) мм ~ 12.000 (L) мм

 -07 - Вес трубы - Макс .: труба 25 000 кг

 -08 - №1.  диаметр верхнего ролика гибки - верхний ролик Φ450мм

 -09 - №2.  диаметр верхнего ролика гибки - верхний ролик Φ660мм

 -10 - №3.  диаметр верхнего ролика гибки - верхний ролик Φ850мм

 -11 - Диаметр нижнего ролика для гибки труб - 2 ролика Φ406мм - ведущий ролик

 -12 - Система привода нижнего валка - Система привода двигателя / редуктора постоянного тока 180 кВт

 -13 - Система прижатия верхнего валка - Гидравлический цилиндр: Φ650 мм x 300 (St) мм

 -14 - Усилие прижатия верхнего валка - Мощность 925 тонн x 2 комплекта / 1850 тонн

 -15 - Открытая система крышки гибочного станка - Гидравлический цилиндр открытого типа

 -16 - Производительность трубогибочного станка - Труба Φ1200 мм x 15,7 (т) мм - 03 труба / час: 80 000 тонн / год

 -17 - 5,57 тонны x 03 трубы / час x 6000 часов / год = 100 260 тонн / год

 -18 - 100 260 т / год / 0,85% = 85 221 т / год

 -19 - Система управления гибочным станком - Система автоматического вождения DC / PLC / CCTV.  панель факела

 -20 - Система подъема с верхним роликом - Гидравлический цилиндр-цифровой энкодер / тип подъема

 -21 - Роликовая система вывода труб - V-образный вал Φ380 мм / тип подъема гидроцилиндра: 6 комплектов

 -22 - Гидромотор / привод - труба отводная

 -23 - Гибочный станок Производитель производитель - Brown & Sharpe Mfg. Co / США (1970-е годы)

 -24 - Система модернизации станка - JAEWON - Полная модернизация станка / 2012 год

 -25 - Давление подачи воздуха в машину - 7,0 кг / л

 -26 - Электропитание - 380 В переменного тока x 3Φ x 60 Гц

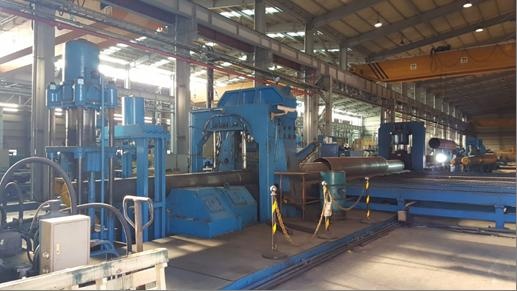

 02. Технические данные машины и фотографии.
