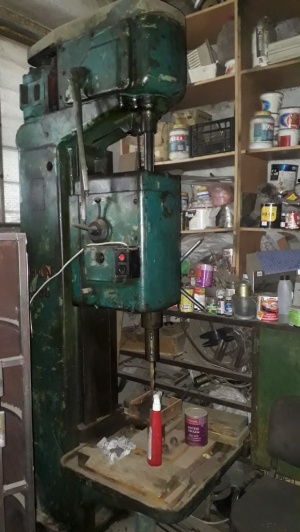

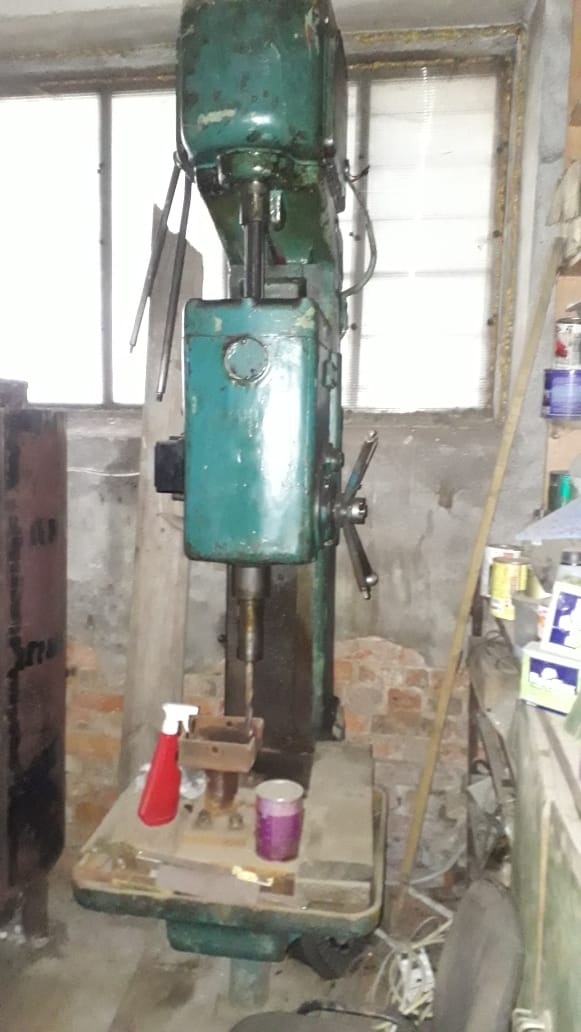

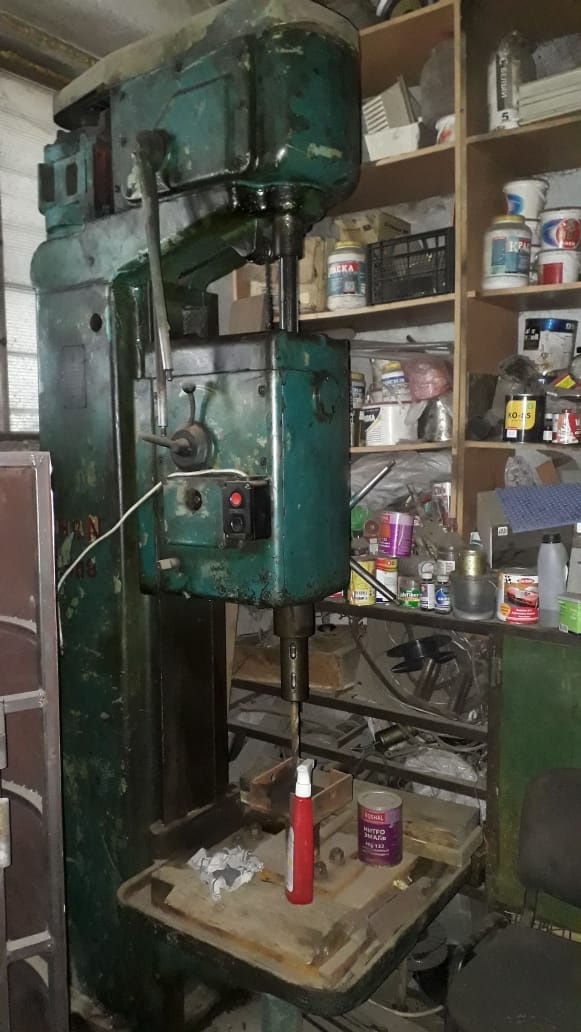

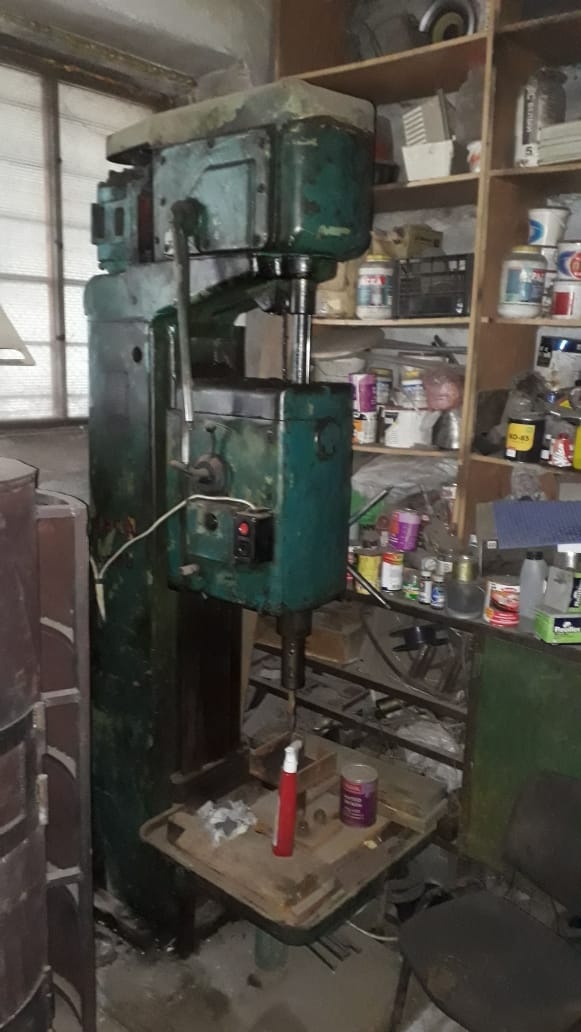

Вертикально-сверлильный станок 2А135

Наименование параметра

2А135

Основные параметры станка

Наибольший диаметр сверления в стали 45, мм

35

Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм

0… 750

Наименьшее и наибольшее расстояние от торца шпинделя до плиты, мм

705… 1130

Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм

300

Рабочий стол

Максимальная нагрузка на стол (по центру), кг

Размеры рабочей поверхности стола, мм

450 х 500

Число Т-образных пазов Размеры Т-образных пазов

3

Наибольшее вертикальное перемещение стола (ось Z), мм

325

Шпиндель

Наибольшее перемещение шпиндельной бабки (салазок шпинделя), мм

200

Наибольшее перемещение (ход) шпинделя, мм

225

Частота вращения шпинделя, об/мин (число ступеней)

68… 1100 (9)

Количество скоростей шпинделя

9

Наибольший допустимый крутящий момент, Н*м (кгс*м)

400

Конус шпинделя

Морзе 4

Механика станка

Число ступеней рабочих подач

11

Пределы вертикальных рабочих подач на один оборот шпинделя, мм (число ступеней)

0,115… 1,6 (11)

Наибольшее усилие подачи, Н (кгс)

16000 (1600)

Динамическое торможение шпинделя

Есть

Электрооборудование и привод станка

Электродвигатель привода главного движения, кВт

4,5

Электронасос охлаждающей жидкости Тип

Х14-22М

Габариты и масса станка

Габариты станка (длина х ширина х высота), мм

1240 х 810 х 2500

Масса станка, кг

1300
