Насос для битума Установка битумная ДС-125

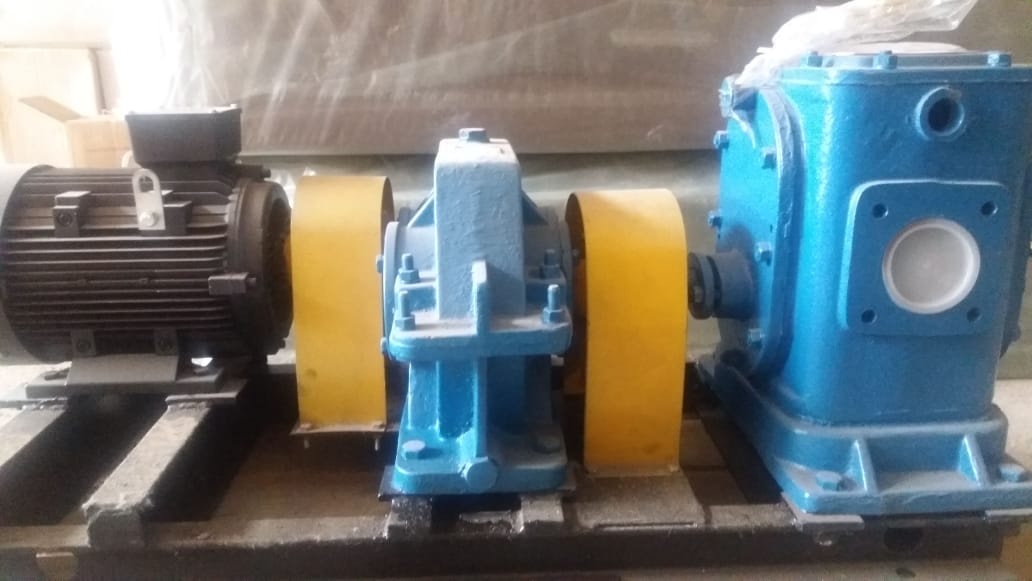

Агрегат битумный ДС-125 предназначен для перекачивания органических вяжущих продуктов (различные битумы, битумные эмульсии, масла, дегти, гудроны и др.) вязкостью до 3500 мм2/с и рабочей температурой не более 200°C. Агрегат насосный битумный ДС-125 представляет собой сварную рамную конструкцию с установленными на ней насосом ДС-125, редуктором цилиндрическим одноступенчатым и электродвигателем, соединенных между собой при помощи муфт. На сварной раме предусмотрены отверстия для крепления битумного агрегата на фундаменте. Обогрев насосов осуществляется пропусканием разогретого теплоносителя через межстенное пространство корпуса, для чего в конструкции корпуса насоса предусмотрено два патрубка: для впуска и выпуска теплоносителя. В качестве теплоносителя используются: пар или масло. По заказу возможна комплектация агрегата битумного ДС-125двигателем во взрывозащищенном исполнении.

Основные технические данные и характеристики

Наименование показателей Значения

Агрегат насосный битумный ДС-125-3,15-7,5-1500 Рамная конструкция с двигателем переменного тока

Мощность электродвигателя, кВт 7,5-11 (По заказу клиента)

Номинальная частота вращения, об/мин 450

Редуктор цилиндрический одноступенчатый 1ЦУ160-3.15

Тип насоса шестеренный

Расчетная производительность агрегата при кинематической 120…150 мм2/с, давлении 0,6 МПа, л/мин 500

Вязкость перекачиваемой жидкости, мм2/с 20 - 3500

Давление нагнетания, МПа, не более 0,6

Диаметр условного прохода на всасывании и нагнетании, мм 80

Максимально допустимое давление теплоносителя, МПа 0,8

Температура теплоносителя, С, не более +180

Температура теплоносителя, С, не менее +50
