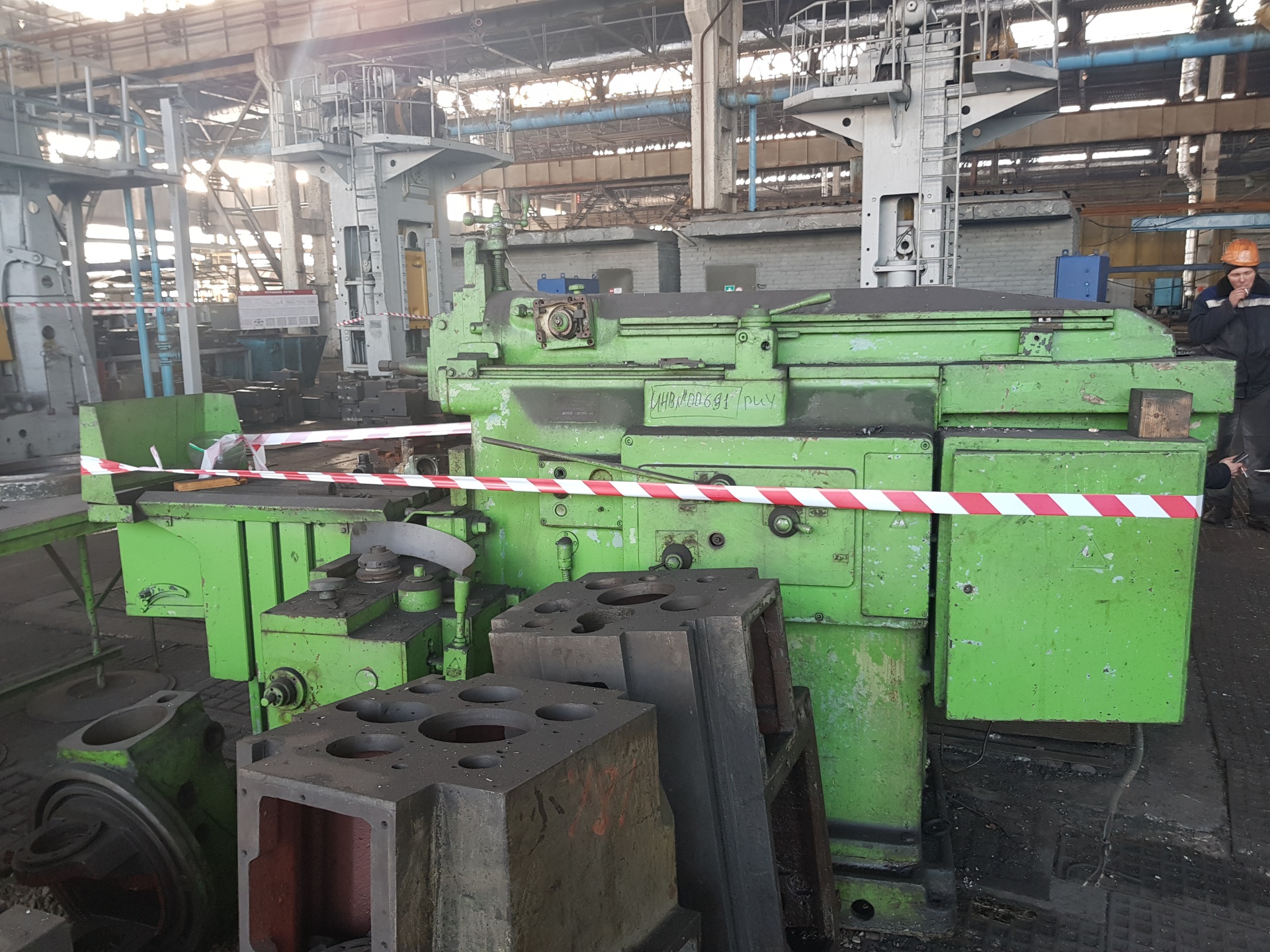

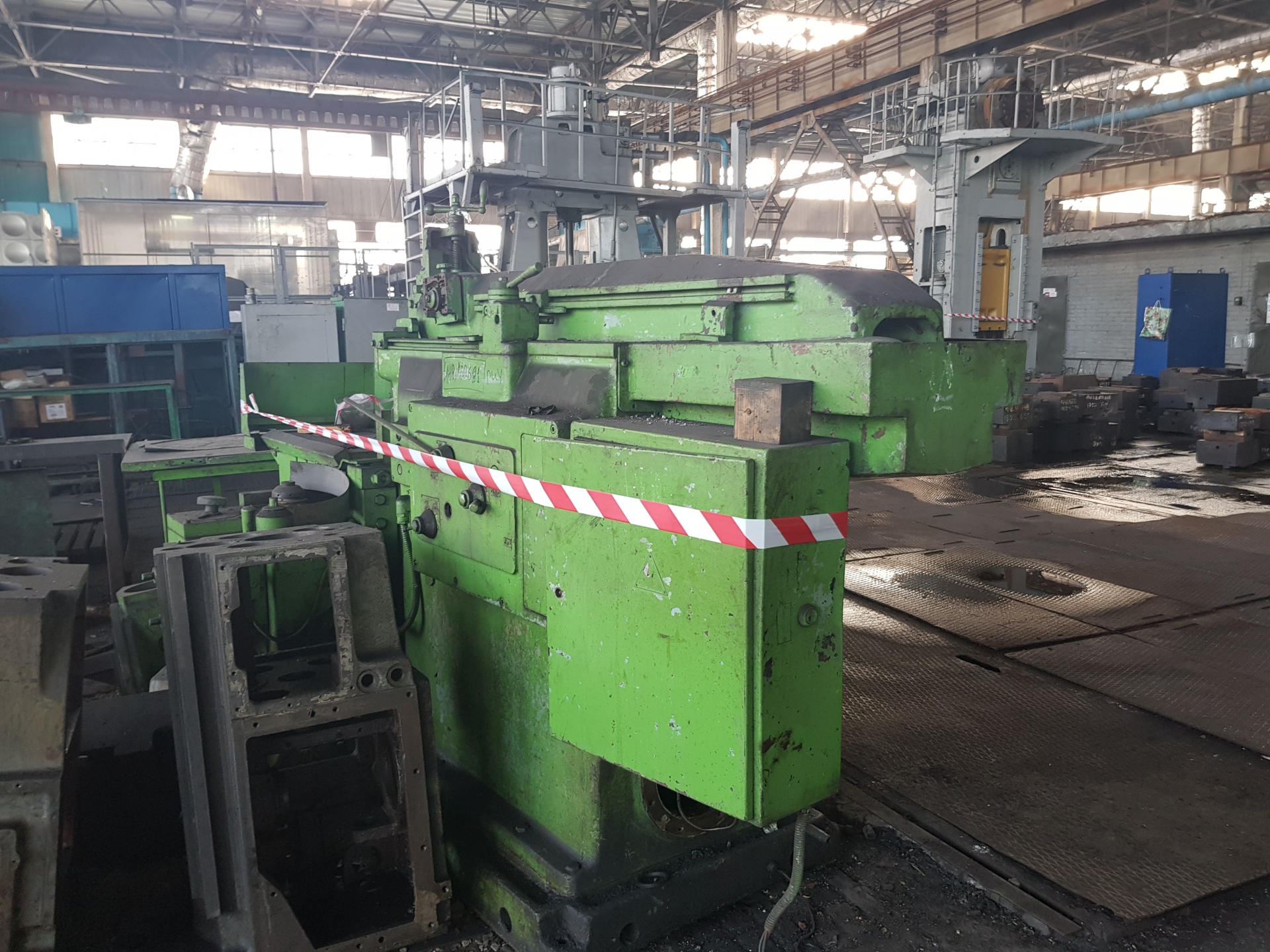

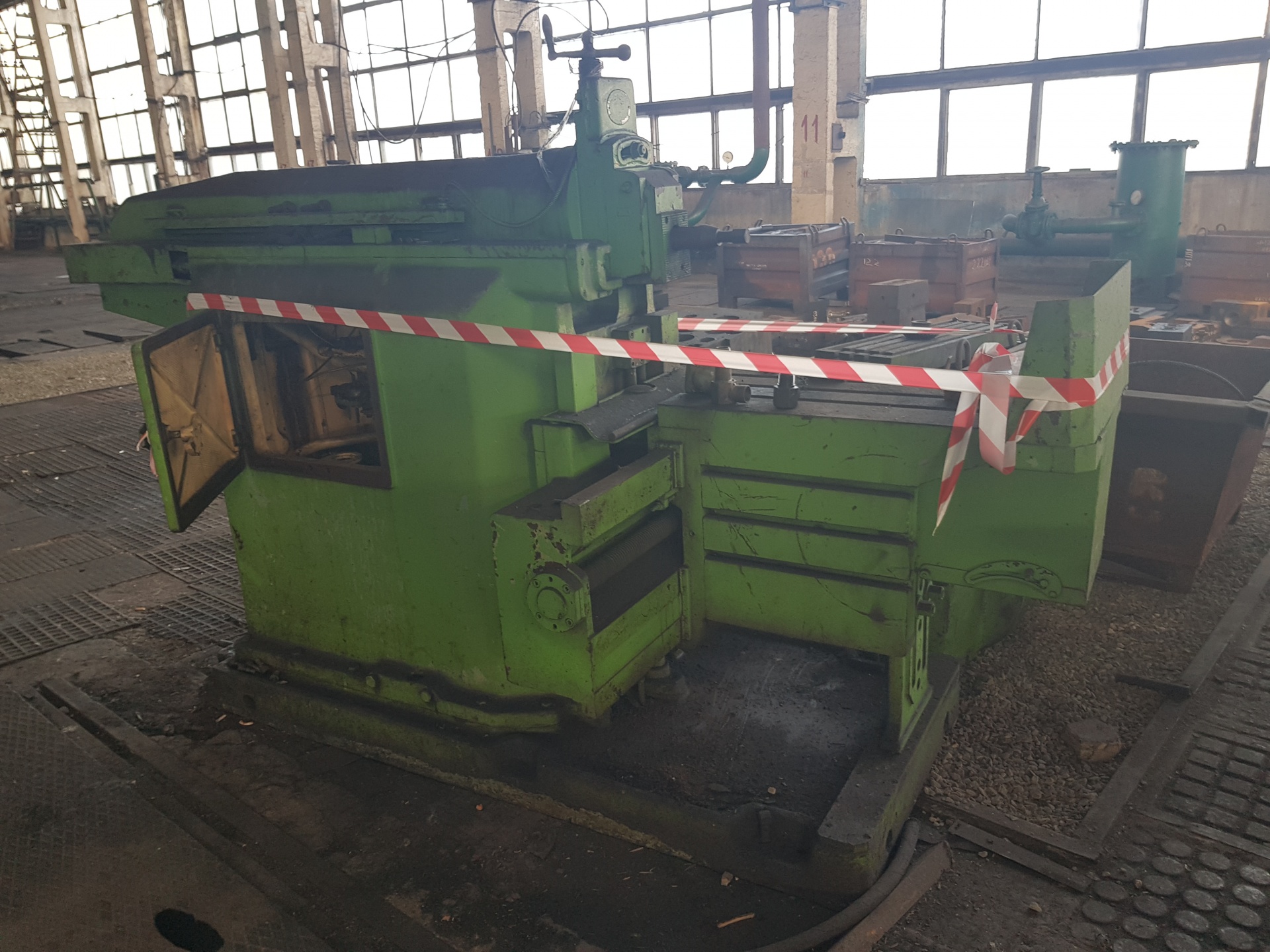

Поперечно-строгальный станок 7307Д

Наименование параметра

7307д

Основные параметры станка

Класс точности станка

Н

Длина хода ползуна, мм

150..710

Наибольшее сечение резца, мм

25 х 40

Наибольшее расстояние от опорной поверхности резца до станины (вылет), мм

825

Высота ползуна над рабочей поверхностью стола, мм

450

Стол

Размеры рабочей поверхности стола - верхней, мм

450 х 710

Размеры рабочей поверхности стола - правой, мм

500 х 710

Размеры рабочей поверхности стола - левой, мм

500 х 710

Наибольшее перемещение стола - горизонтальное, мм

710

Наибольшее перемещение стола - вертикальное, мм

345

Число горизонтальных подач стола

Пределы горизонтальных подач стола, мм/дв.ход

0,2..5,0

Быстрое, горизонтальное перемещение стола, м/мин

2,3

Быстрое вертикальное перемещение стола, м/мин

0,16

Цена деления лимба горизонтального перемещения, мм

0,1

Перемещение стола горизонтальное на один оборот рукоятки, мм

8

Цена деления лимба вертикального перемещения, мм

0,05

Перемещение стола вертикальное на один оборот рукоятки, мм

0,55

Ползун. Суппорт

Наибольшее вертикальное перемещение салазок суппорта (головки резца) от руки, мм

200

Цена деления лимба, мм

0,05

Перемещение салазок суппорта (головки резца) на один оборот рукоятки, мм

5

Размеры окна резцедержателя, мм

32 х 55

Наибольший угол поворота резцовой головки до входа в станину, град

±60°

Наибольший угол поворота доски резцедержателя, град

±15°

Наибольшее допустимое усилие резания, кН (тс)

28 (2,8)

Скорость ползуна под нагрузкой, м/мин

3..48

Скорость ползуна во время обратного хода, м/мин

16..48

Подачи суппорта, мм/дв.ход

0,15..1,05

Механическая подача резцовой головки вниз

есть

Подъем резцовой головки при обратном ходе

есть

Электрооборудование. Привод

Количество электродвигателей на станке

2

Электродвигатель главного движения, кВт (об/мин)

7,5 (970)

Электродвигатель быстрых перемещений стола, кВт (об/мин)

1,1 (1400)

Габариты и масса станка

Габариты станка (длина ширина высота), мм

2850 х 1645 х 1890

Масса станка, кг

3400
