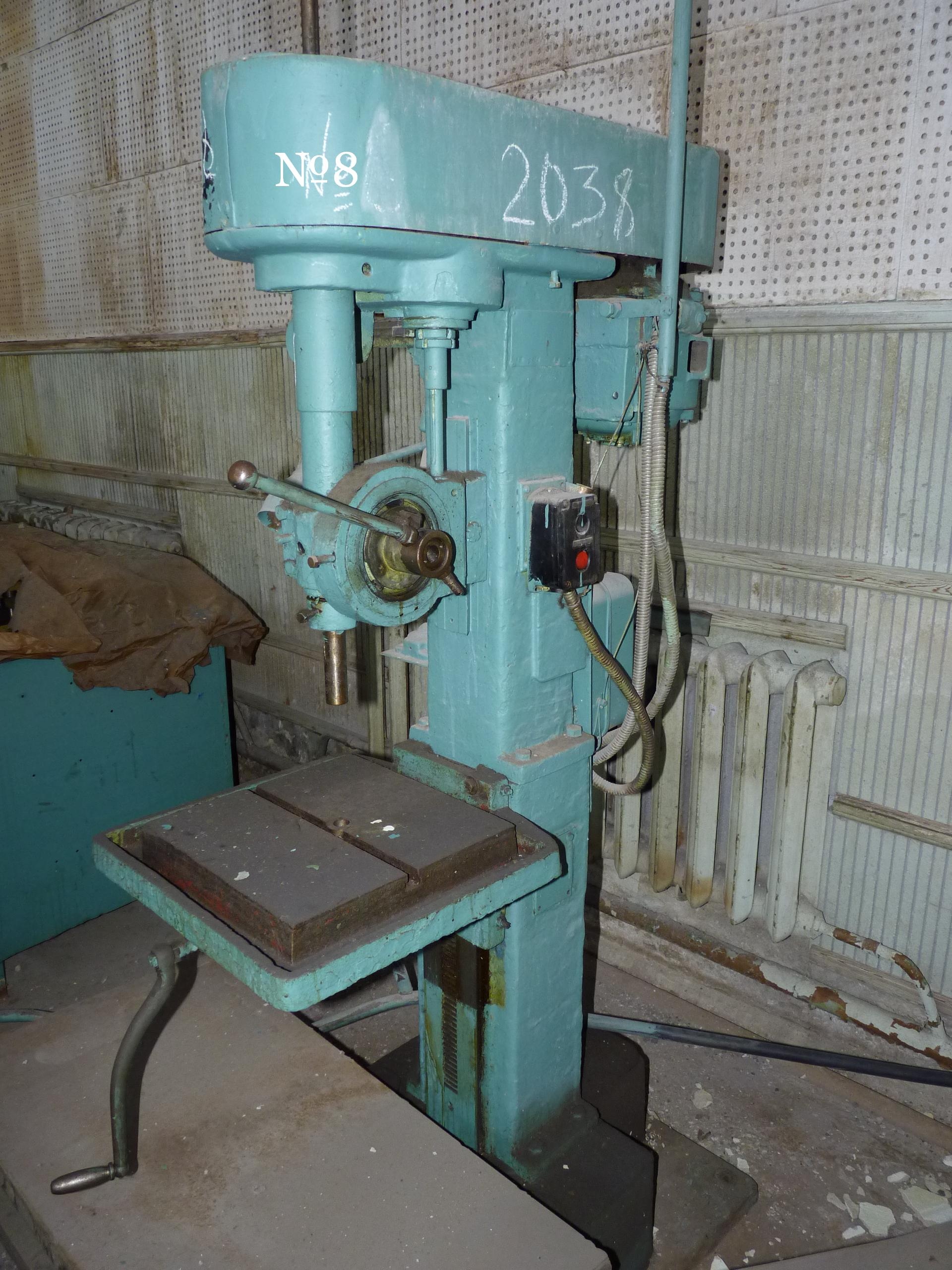

2118М станок вертикально-сверлильный 1961 гв

Наименование параметра

2118

Основные параметры станка

Наибольший диаметр сверления, мм

18

Наименьшее и наибольшее расстояние от торца шпинделя до стола

0...650

Расстояние от оси вертикального шпинделя до направляющих стойки (вылет), мм

200

Рабочий стол

Максимальная нагрузка на стол (по центру), кг

Размеры рабочей поверхности стола (длина х ширина), мм

350 х 340

Число Т-образных пазов Размеры Т-образных пазов

3

Наибольшее вертикальное перемещение стола (ось Z), мм

445

Перемещение стола на один оборот рукоятки, мм

Шпиндель

Наибольшее перемещение шпиндельной головки, мм

150

Перемещение шпиндельной головки на один оборт маховичка, мм

Ход гильзы шпинделя, мм

Перемещение шпинделя на одно деление лимба, мм

Перемещение шпинделя на один оборот маховичка-рукоятки, мм

Частота вращения шпинделя, об/мин

300, 450, 735, 1200, 1980, 3100

Количество скоростей шпинделя

6

Наибольший допустимый крутящий момент, кг*см

Конус шпинделя

Морзе 2

Механика станка

Число ступеней рабочих подач стола

1

Пределы вертикальных рабочих подач на один оборот шпинделя, мм/об

0,2

Наибольшая допустимая сила подачи, кгс

Торможение шпинделя

Привод

Электродвигатель привода главного движения Тип

А-41/6

Электродвигатель привода главного движения Число оборотов в минуту, об/мин

930

Электродвигатель привода главного движения Мощность, кВт

1,0

Электронасос охлаждающей жидкости Тип

ПА-22-А

Габарит и масса станка

Габариты станка (длина ширина высота), мм

875 х 550 х 2005

Масса станка, кг

450
