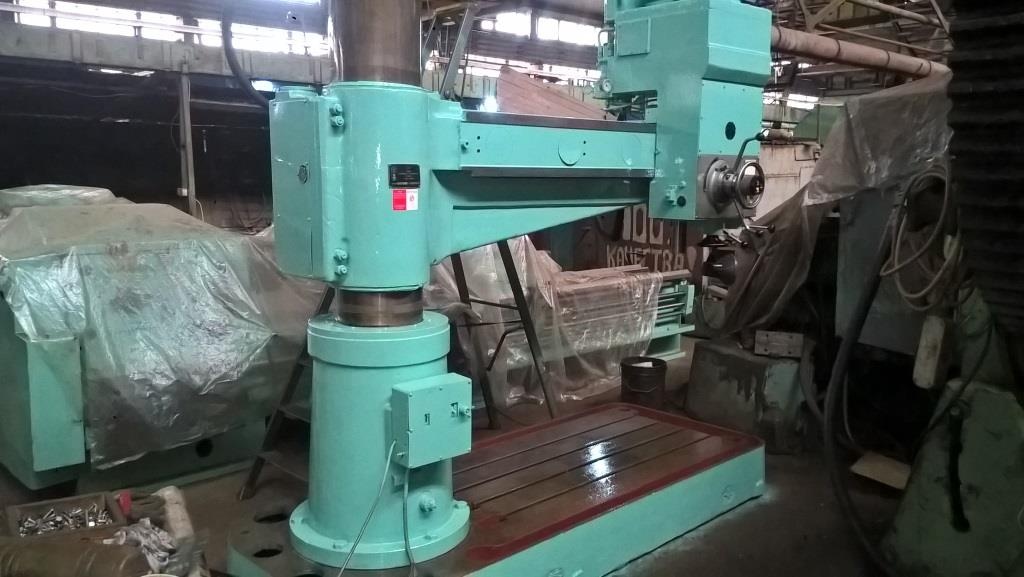

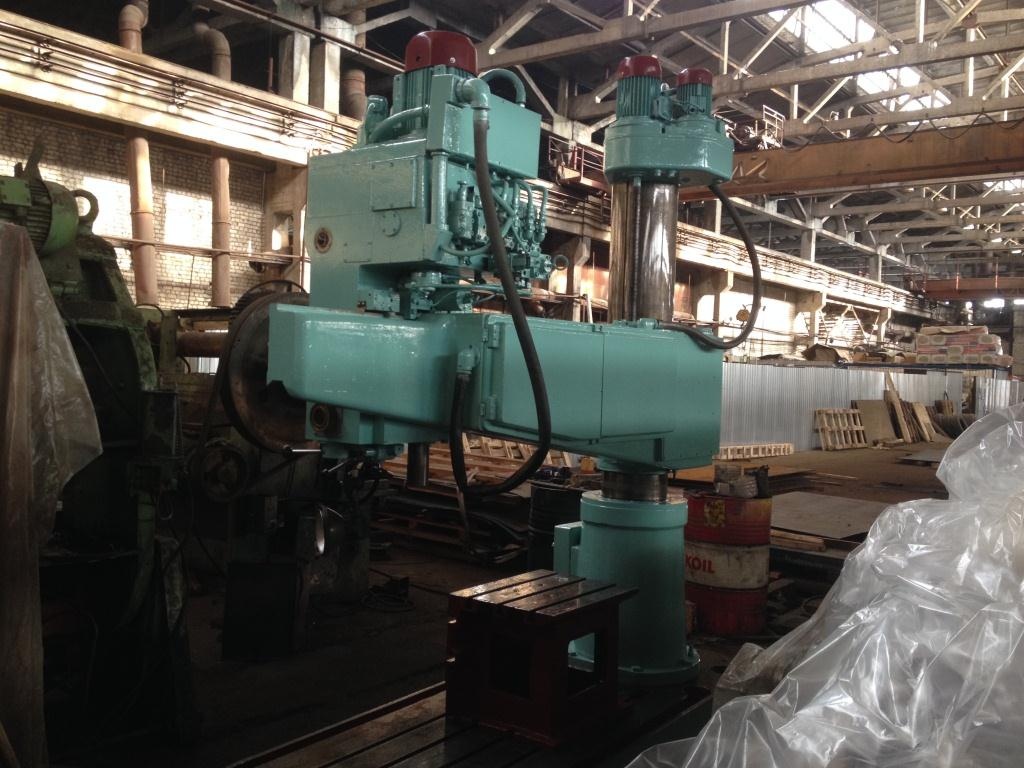

Станок радиально-сверлильный 2А554

Станок радиально-сверлильный 2А554

Станки модели 2а554 предназначены для сверления, рассверливания, зенкования, развертывания, нарезания резьбы; применяется в условиях единичного и серийного производства

Диаметр сверления в стали 45 по ГОСТ 1050-38, мм 50

Диаметр сверления в чугуне СЧ по ГОСТ 1412-89, мм 63

Условный диаметр нарезаемой резьбы в стали 45 по ГОСТ 1050-38 М52х5

Условный диаметр нарезаемой резьбы в чугуне СЧ по ГОСТ 1412-89 М54х4

Расстояние от оси шпинделя до направляющей колонны (вылет), мм

наибольшее 1600

наименьшее 375

Наибольшая масса инструмента, устанавливаемого на станке, кг 15

Диаметр гильзы шпинделя, мм 90+0,02

Обозначение конца шпинделя по ГОСТ 24644-81 Морзе 5 АТ6

Расстояние от торца шпинделя до рабочей поверхности плиты, мм

наибольшее 1600

наименьшее 450

Перемещение шпинделя, мм

наибольшее 400

на один оборот лимба 120

на одно деление лимба 1

Наибольшее перемещение сверлильной головки по рукаву, мм 1225

Наибольшее вертикальное перемещение рукава по колонне, мм 750

Наибольший угол поворота рукава вокруг оси колонны, град. 360

Скорость вертикального перемещения рукава, м/с (м/мин) 0,023 (1,4)

Скорость вращения отвода шпинделя, м/с (м/мин) 0,06 (3,5)

Пределы частоты вращения шпинделя, мин-1 18....2000

Пределы подачи шпинделя, мм/об 0,045...5,0

Число ступеней вращения шпинделя 24

Число ступеней рабочих подач 24

Наибольший крутящий момент на шпинделе, Н.м. 7100

Наибольшее усилие подачи, Н 20000

Суммарная мощность установленных на станке электродвигателей, кВт 8,925

главного движения 5,5

перемещения рукава 2,2

гидрозажима колонны 0,55

насоса охлаждения 0,125

ускоренного отвода шпинделя 0,55

Класс точности по ГОСТ 8-82 Н

Габаритные размеры, мм

длина 2850

ширина 1030

высота 3430

Масса станка без съемных приспособлений, кг 4700
