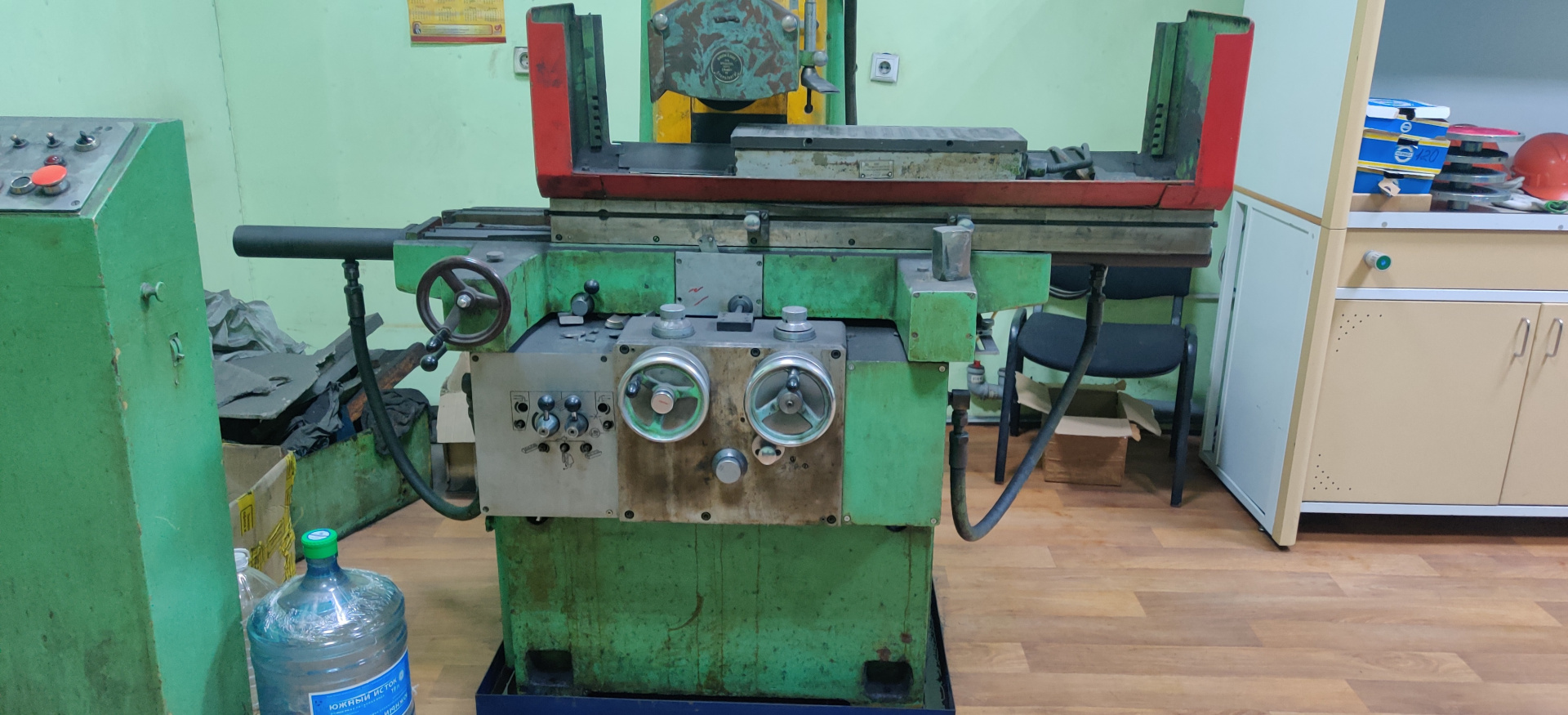

Плоскошлифовальный станок 3Г71М

Наименование параметра

3Г71М

Основные параметры

Класс точности по ГОСТ 8-82

В

Наибольшие размеры обрабатываемых изделий (длина х ширина х высота), мм

630 х 200 х 320

Расстояние от оси шпинделя до зеркала стола, мм

80...445

Наибольшая масса обрабатываемого изделия, кг

150

Рабочий стол станка

Размеры рабочей поверхности стола (длина х ширина), мм

630 х 200

Продольное перемещение стола, мм

700

Поперечное перемещение стола , мм

245

Скорость продольного перемещения стола, м/мин

3...25

Перемещение стола за один оборот маховика механизма продольного перемещения, мм

18,1

Механизм поперечной подачи стола

Цена деления лимба маховика поперечного перемещения стола, мм

0,02

Перемещение суппорта за один оборот маховика, мм

2,0

Цена деления лимба микрометрической подачи поперечного перемещения стола, мм

0,005

Автоматическая поперечная подача на каждый ход стола, мм

0,3...10

Автоматическая непрерывная подача, м/мин

0,7

Шлифовальная головка

Наибольшее вертикальное перемещение шлифовальной головки, мм

Скорость ускоренного вертикального перемещения шлифовальной головки, м/мин

0,28

Размеры шлифовального круга, мм

250 х 32 х 76

Частота вращения шлифовального, об/мин

2680

Цена деления лимба маховика вертикального перемещения, мм

0,002

Автоматическая подача вертикального перемещения (ступенчатая с шагом 0,005), мм

0,002...0,05

Перемещение шлифовальной головки за один оборот маховика, мм

Электрооборудование и привод станка

Количество электродвигателей на станке

5

Электродвигатель привода шпинделя, кВт

2,2

Электродвигатель гидропривода, кВт

1,1

Электродвигатель ускоренного перемещения шлифовальной головки, кВт

0,4

Электродвигатель насоса охлаждения, кВт

0,125

Электродвигатель магнитного сепаратора, кВт

0,08

Общая установленная мощность всех электродвигателей, кВт

4,355

род тока питающей сети

50Гц, 380/220 В

Габариты и масса станка

Габарит станка (длина х ширина х высота), мм

1980 х 1840 х 1860

Масса станка, кг

2250
