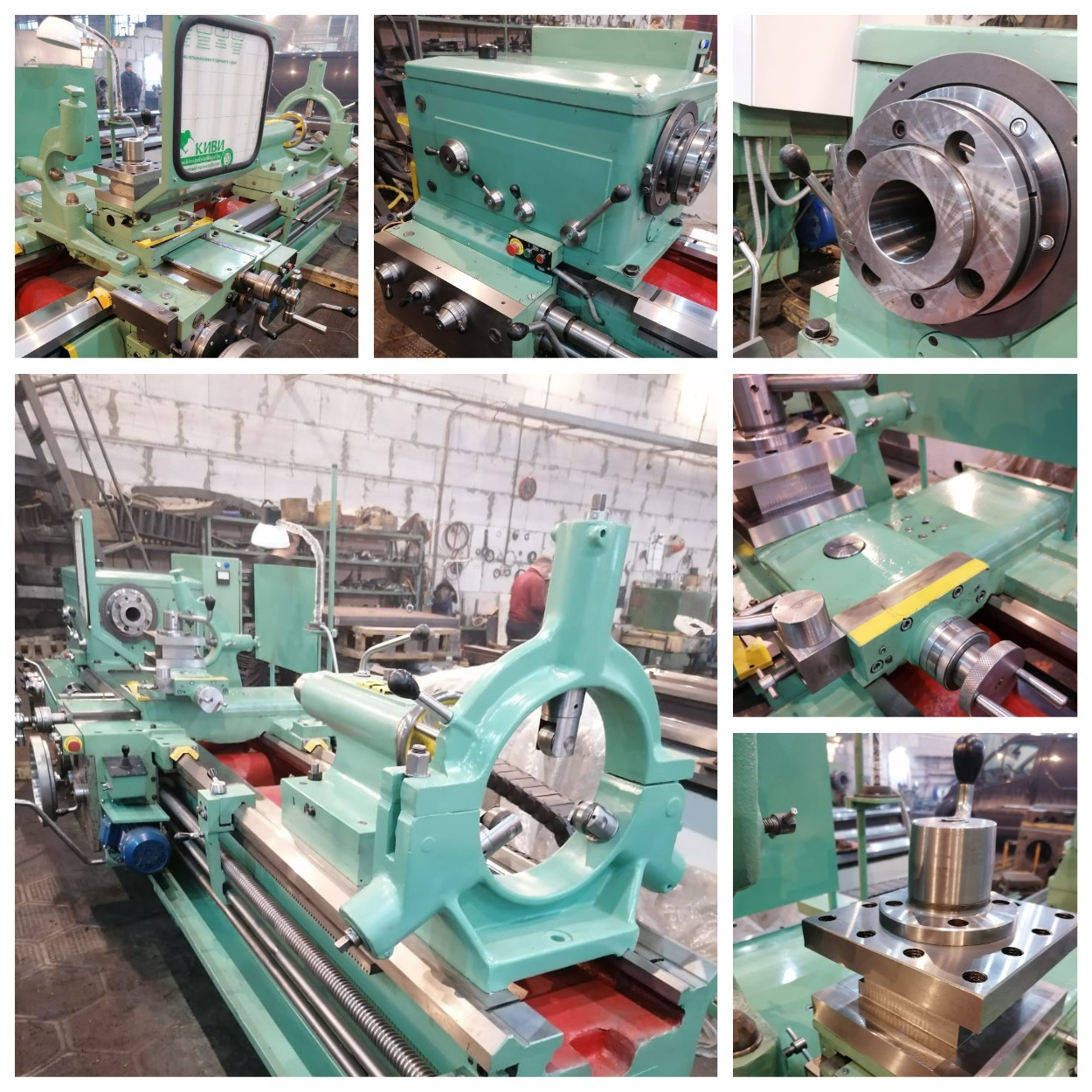

Станок токарно-винторезный 1М63Н (1М63) РМЦ 2800мм.
Токарно-винторезный станок 1М63Н (1М63) РМЦ 2800мм. :
Особенности конструкции:
- Благодаря жесткости, виброустойчивости и температурной стабильность, токарно-винторезный станок 1М63Н (1М63) РМЦ 2800мм., позволяют получать необходимую точность обработки;
- 2х призменные направляющие станины в сочетании с высокой надежностью других узлов, что обеспечивает на длительный срок эксплуатировать токарно-винторезный станок 1М63Н (1М63) РМЦ 2800мм., с сохранением первоначальной точности;
- Частота обратного вращения шпинделя в 1,3 раза выше, чем прямого, что сокращает время обработки резьб;
- Точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
- Точение коротких конусов производится механической подачей резцовых салазок, развёрнутых на нужный угол;
- Коробка подач обладает высокой жесткостью кинематической цепи;
- Все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
- Ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.
| Технические характеристики |
| Токарно-винторезный станок 1М63Н (1М63) РМЦ 2800мм. |
| Наибольший диаметр заготовки, мм:
- устанавливаемой над станиной 700
-обрабатываемой над станиной 630
-обрабатываемой над суппортом 350
-устанавливаемой над выемкой станины 900* |
700
630
350
900*
|
| Наибольшая длина обрабатываемой заготовки, мм | 2800 |
| Длина выемки в станине от торца фланца шпинделя, мм | 450* |
| Размер конца шпинделя передней бабки по DIN | 11М |
| Количество ступеней частот вращения шпинделя | 22 |
| Диаметр цилиндрического отверстия в шпинделе, мм | 80 |
| Пределы частот вращения шпинделя, об/мин | 10-1250 |
| Пределы рабочих подач, мм/об:
-продольных - поперечных - резцовых салазок | 0,033-5,6
0,013-2,064
0,010-1,76 |
| Пределы шагов нарезаемых резьб:
-метрических, мм
-дюймовых, ниток/дюйм
-модульных, модуль
-питчевых, питч диам. |
1-224
28-0,25
0,25-56
112-0,5
|
| Ускоренное перемещение суппорта, мм/мин:
-продольное
-поперечное |
5200
2000
|
| Наибольший вес устанавливаемой заготовки, кг | 3200 |

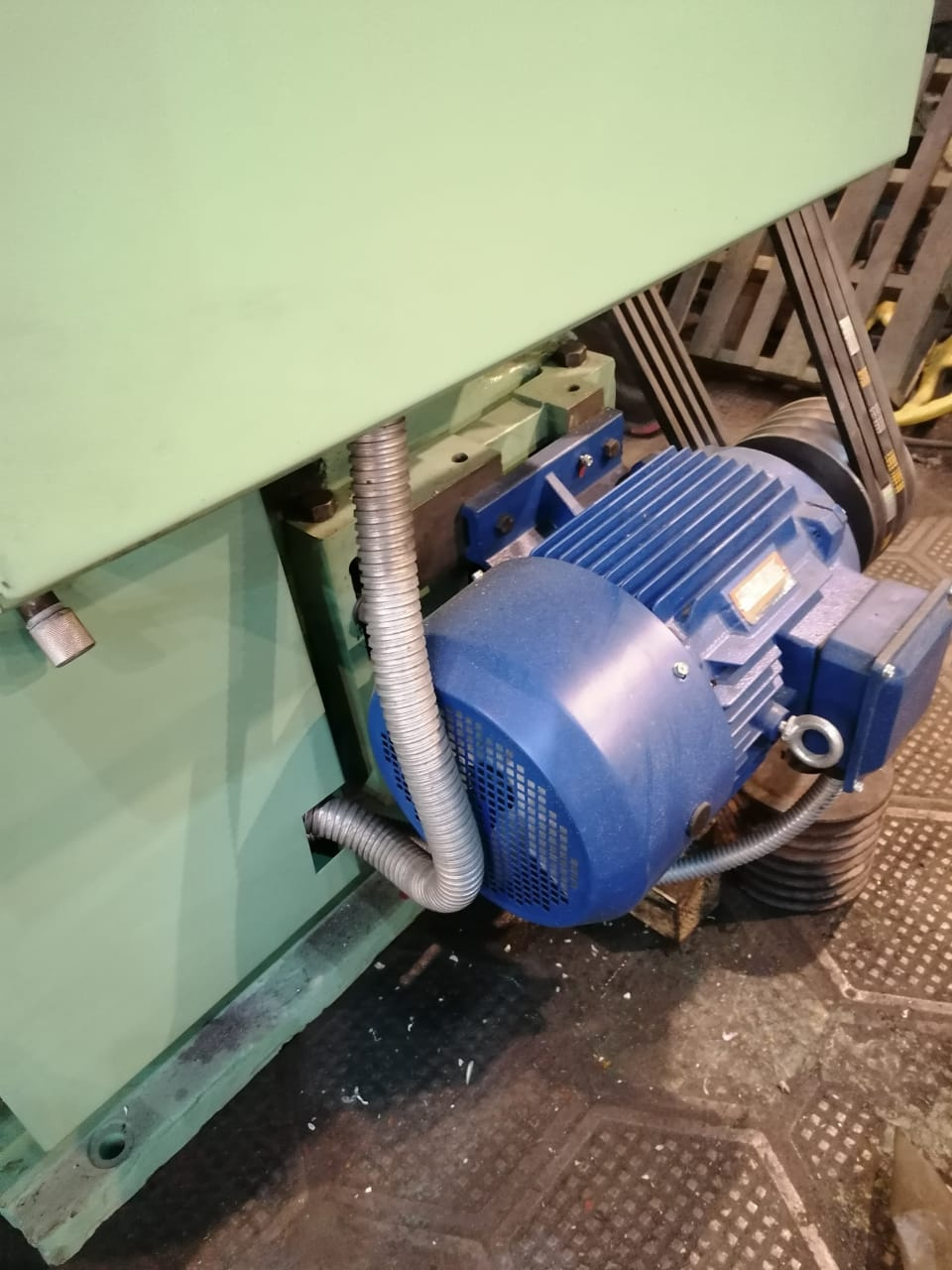

| Мощность главного привода, кВт | 15 |
Стандартное оборудование:

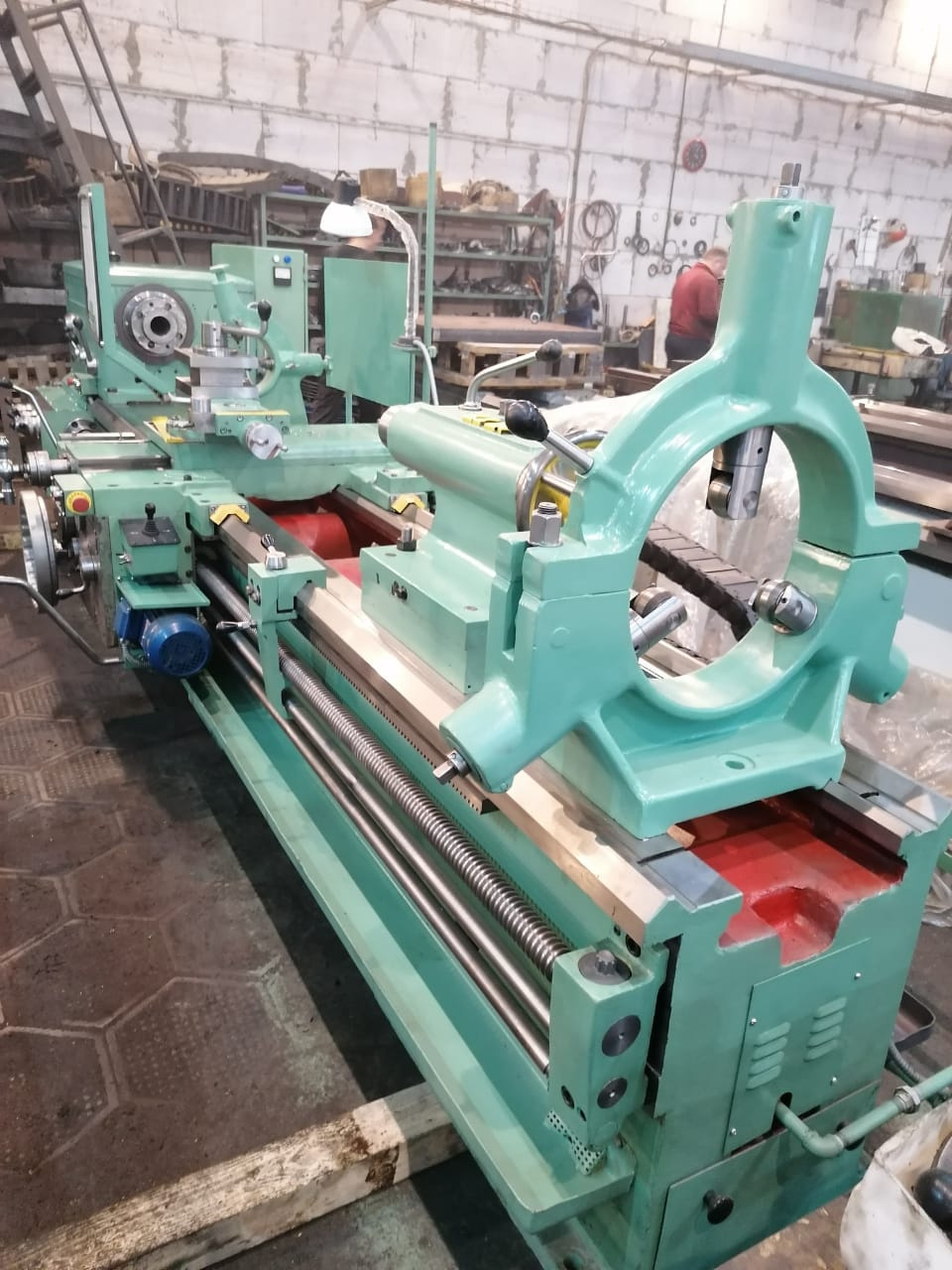

- люнет неподвижный (диам. 20-350 мм)
- люнет подвижный (диам. 20-150 мм);
- патрон трехкулачковый диам. 400 мм
Оборудование за отдельную плату:
- патрон четырехкулачковый диам.500мм;
- люнет неподвижный (диам. 200-410мм, диам. 40-215мм, диам. 20-160мм);
- резьбоуказатель;
- конусная линейка;
- резцедержатель с быстросъемными блоками
