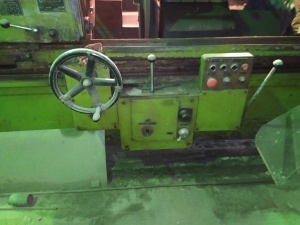

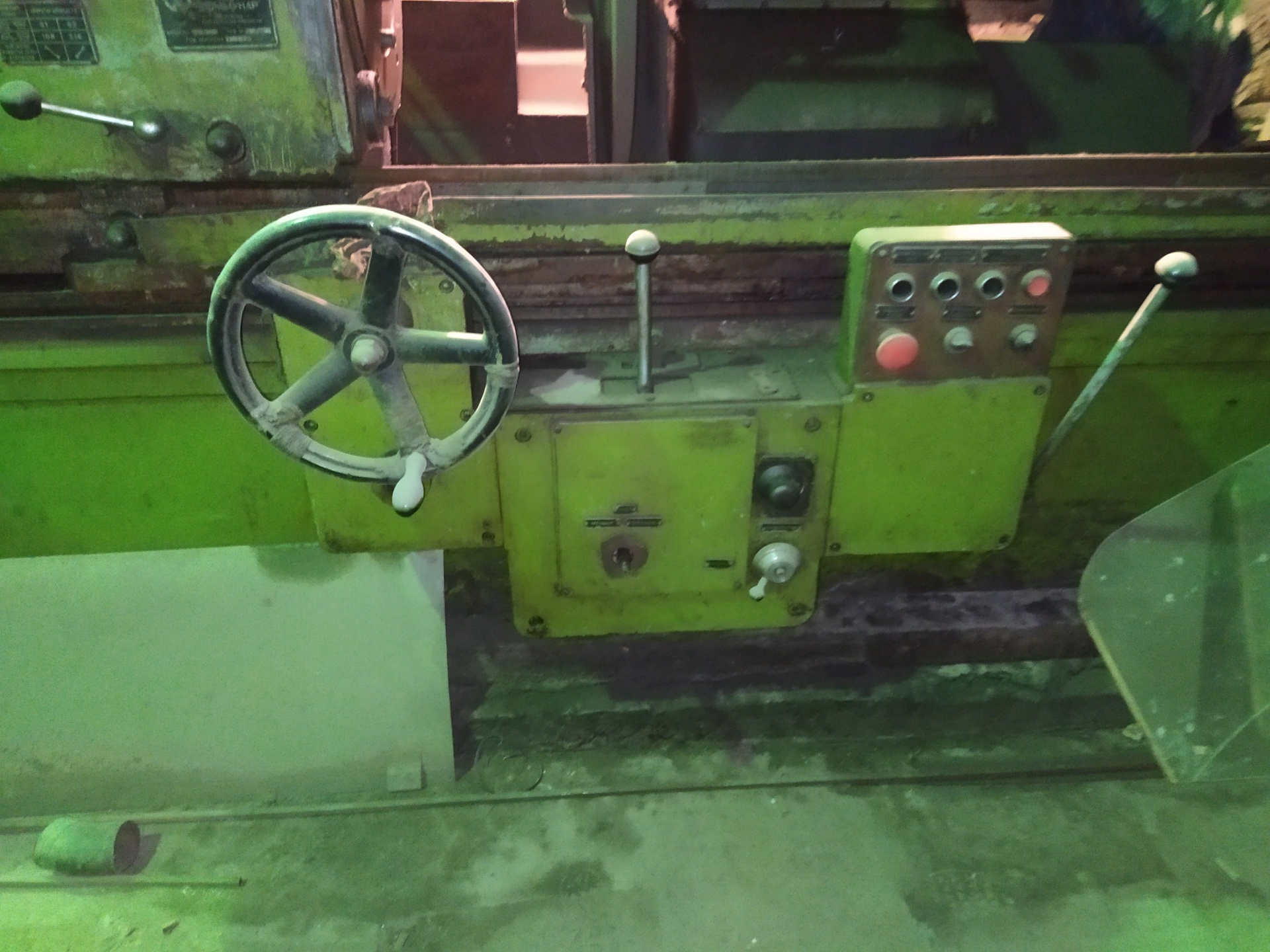

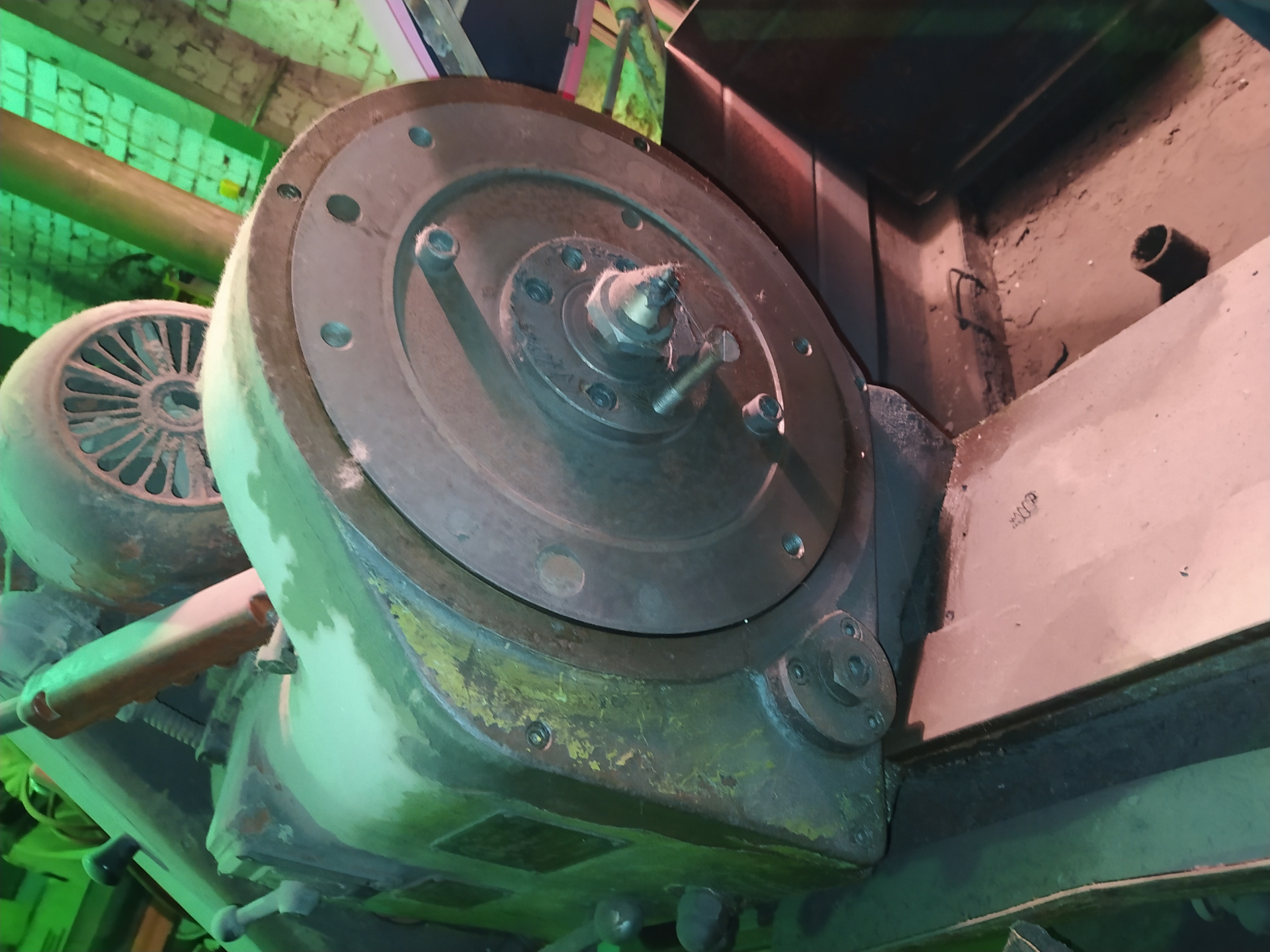

станок круглошлифовальный 3А423 для перешлифовки шеек коленвалов

Параметры

Значение

Класс точности по ГОСТ 8-71

П

Наибольший диаметр устанавливаемого изделия, мм

580

Наибольшая длина устанавливаемого изделия в центрах, мм

1600

Наибольшая длина устанавливаемого изделия в патронах, мм

1500

Диаметр шлифования без люнета, мм

30..150

Наибольший диаметр шлифования в люнете, мм

30..100

Наибольшая длина шлифования, мм

1600

Расстояние от оси шпинделя передней бабки до зеркала стола - высота центров, мм

300

Наибольший радиус кривошипа, мм

110

Наибольшая масса обрабатываемого изделия, кг

130

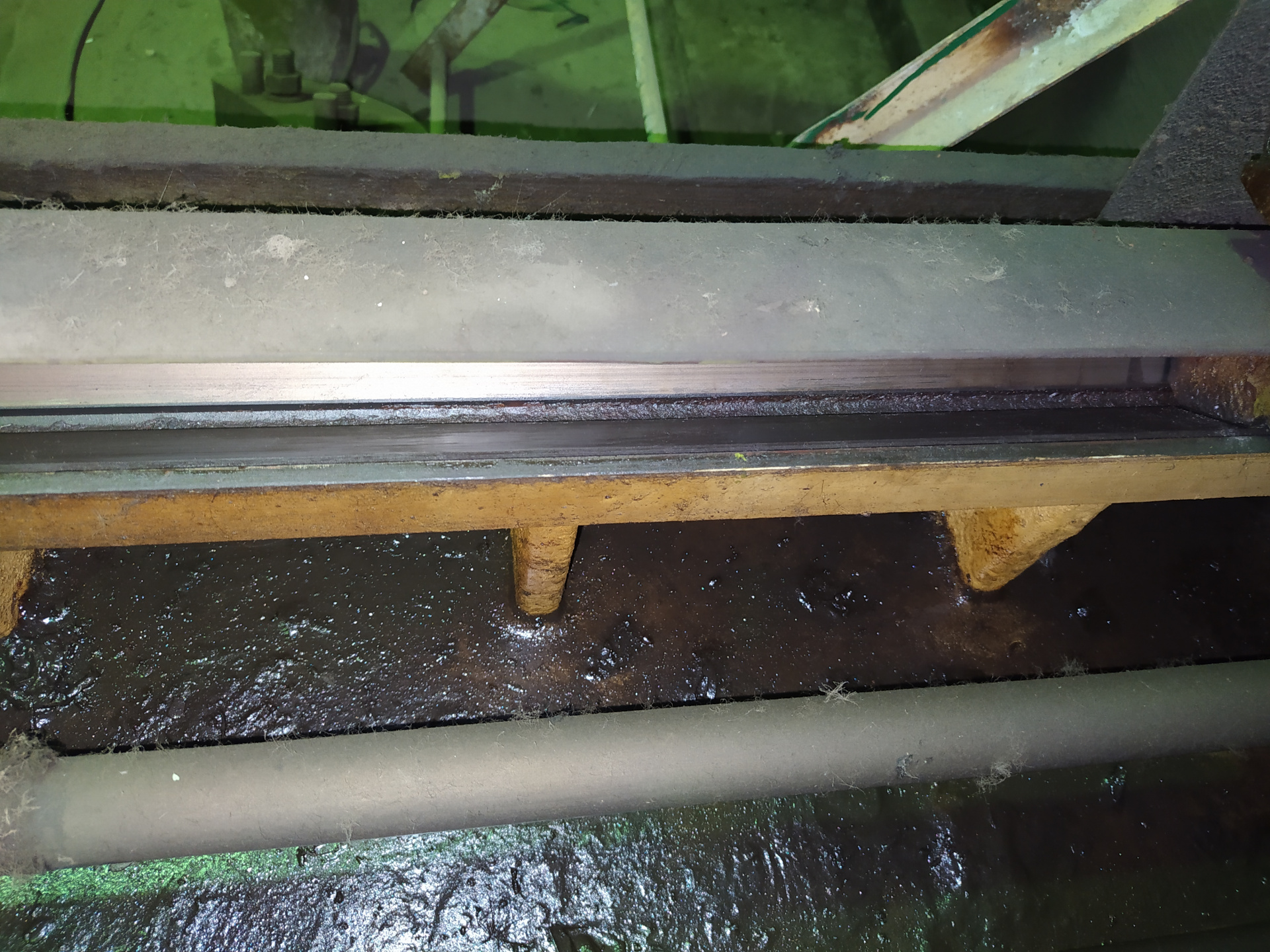

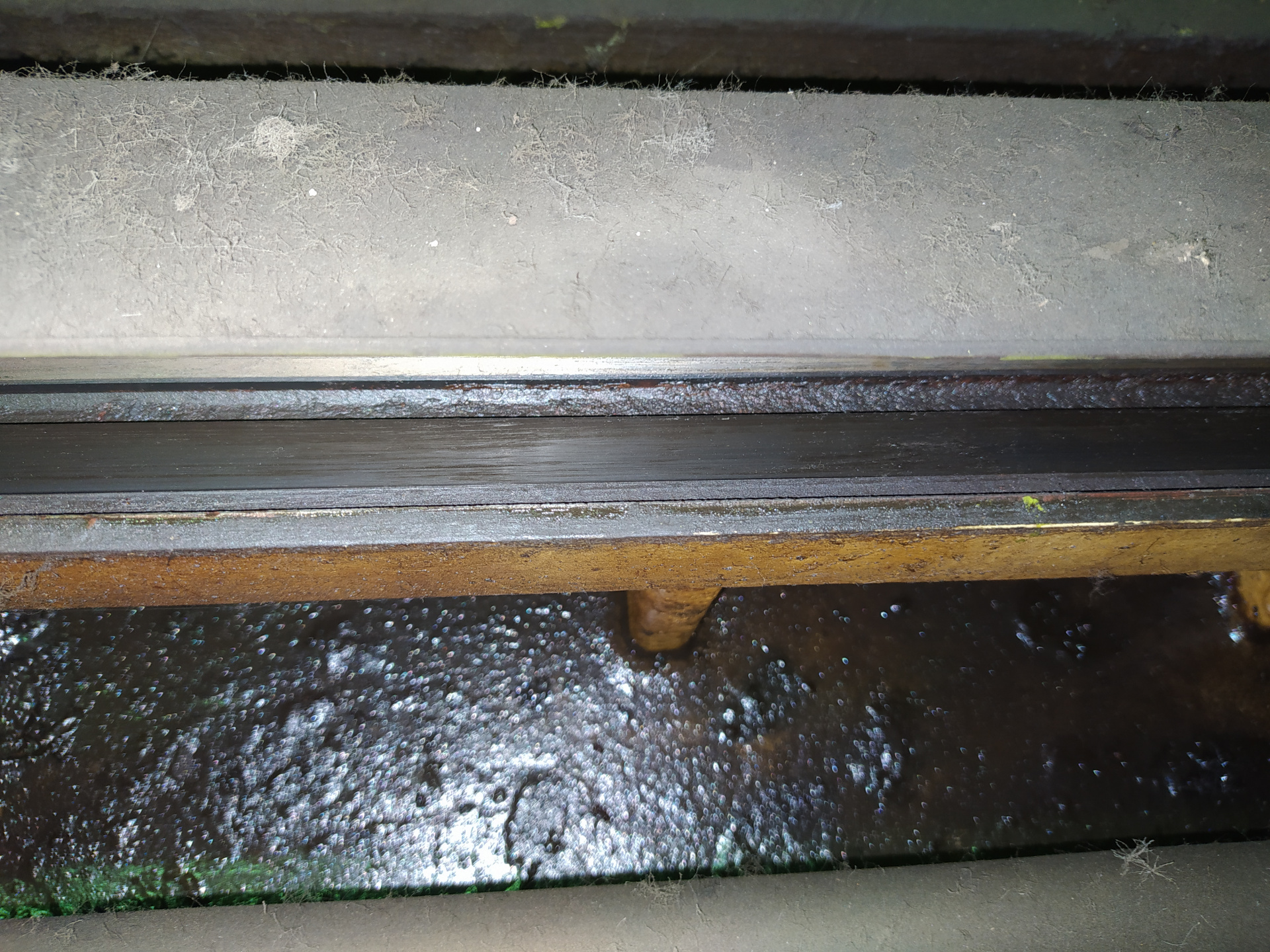

Станина и столы станка

Наибольшее продольное перемещение стола от руки/ от гидравлики, мм

1600/ 1600

Скорость перемещения стола от гидросистемы, м/мин

0,2..7,0

Ручное замедленное/ ускоренное перемещения стола за один оборот маховика, мм

5,3/ 14,2

Наименьший ход стола между упорами, мм

Наибольший угол поворота верхнего стола по часовой стрелке, град

2

Наибольший угол поворота верхнего стола против часовой стрелки, град

3

Наибольшая конусность верхнего стола по часовой стрелке, мм

0,075

Наибольшая конусность верхнего стола против часовой стрелки, мм

0,1

Цена деления шкалы поворота верхнего стола, мин

15

Цена деления шкалы поворота верхнего стола (конусность), мм

0,005

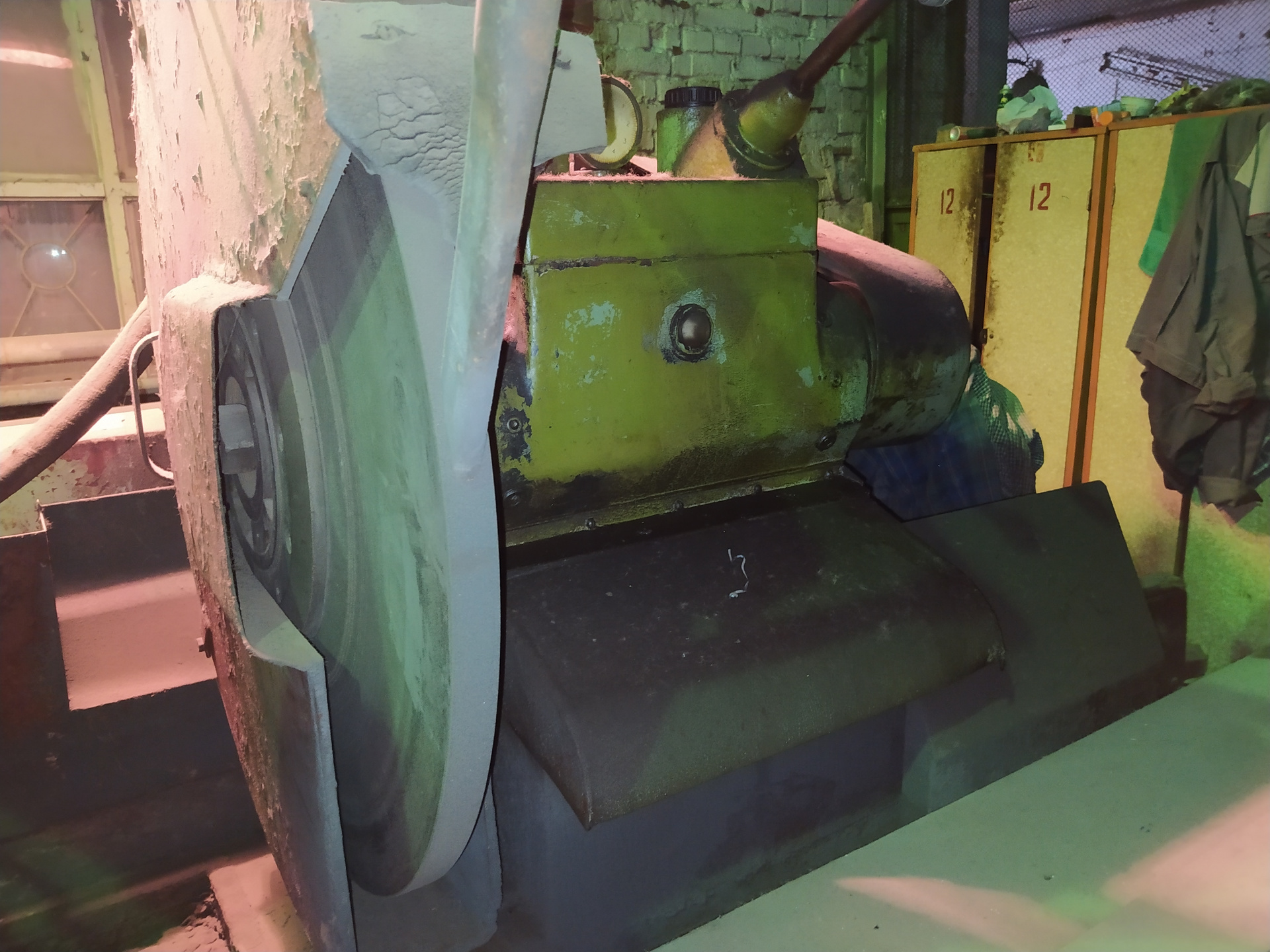

Шлифовальная бабка

Диаметр шлифовального круга - наименьший/ наибольший, мм

600/ 900

Диаметр шлифовального круга - посадочный, мм

305

Наибольшая высота устанавливаемого круга, мм

40

Количество скоростей шпинделя шлифовальной бабки

2

Частота вращения шпинделя шлифовальной бабки, об/мин

730..830

Конец шлифовального шпинделя, мм

1:5

Механизм поперечных подач шлифовальной бабки

Наибольшее перемещение шлифовальной бабки по винту, мм

210

Величина быстрого гидравлического подвода шлифовальной бабки, мм

50

Время быстрого гидравлического подвода шлифовальной бабки, с

Толчковая подача - периодическая подача с реверсированием стола (на один зуб храпового колеса), мм

0,0025

Цена деления лимба поперечной подачи, мм

0,005

Цена деления лимба тонкой поперечной подачи, мм

0,0025

Величина поперечного перемещения шлифовальной бабки за один оборот маховика (лимба), мм

0,5

Скорость быстрого установочного перемещения шлифовальной бабки, мм/мин

Передняя бабка

Частота вращения изделия (при частоте тока 50 Гц), об/мин

31, 62, 108, 216

Количество скоростей вращения изделия

4

Конус шпинделя передней бабки

Морзе 5

Задняя бабка

Величина отвода пиноли задней бабки от руки рычагом/ винтом, мм

35

Конус шпинделя пиноли задней бабки

Морзе 4

Привод и электрооборудование станка

Количество электродвигателей на станке

4

Электродвигатель шпинделя шлифовальной бабки, кВт

7,5

Электродвигатель насоса системы охлаждения, кВт

0,125

Электродвигатель магнитного сепаратора, кВт

-

Электродвигатель основного насоса гидросистемы, кВт

1,7

Электродвигатель насоса системы смазки шпинделя, кВт

-

Электродвигатель насоса системы смазки направляющих стола, кВт

-

Электродвигатель привода изделия, кВт

0,7/ 1,2

Габаритные размеры и масса станка 3А423

Габаритные размеры станка (длина х ширина х высота), мм

4600 х 2100 х 1580

Масса станка с электрооборудованием и охлаждением, кг

5750
