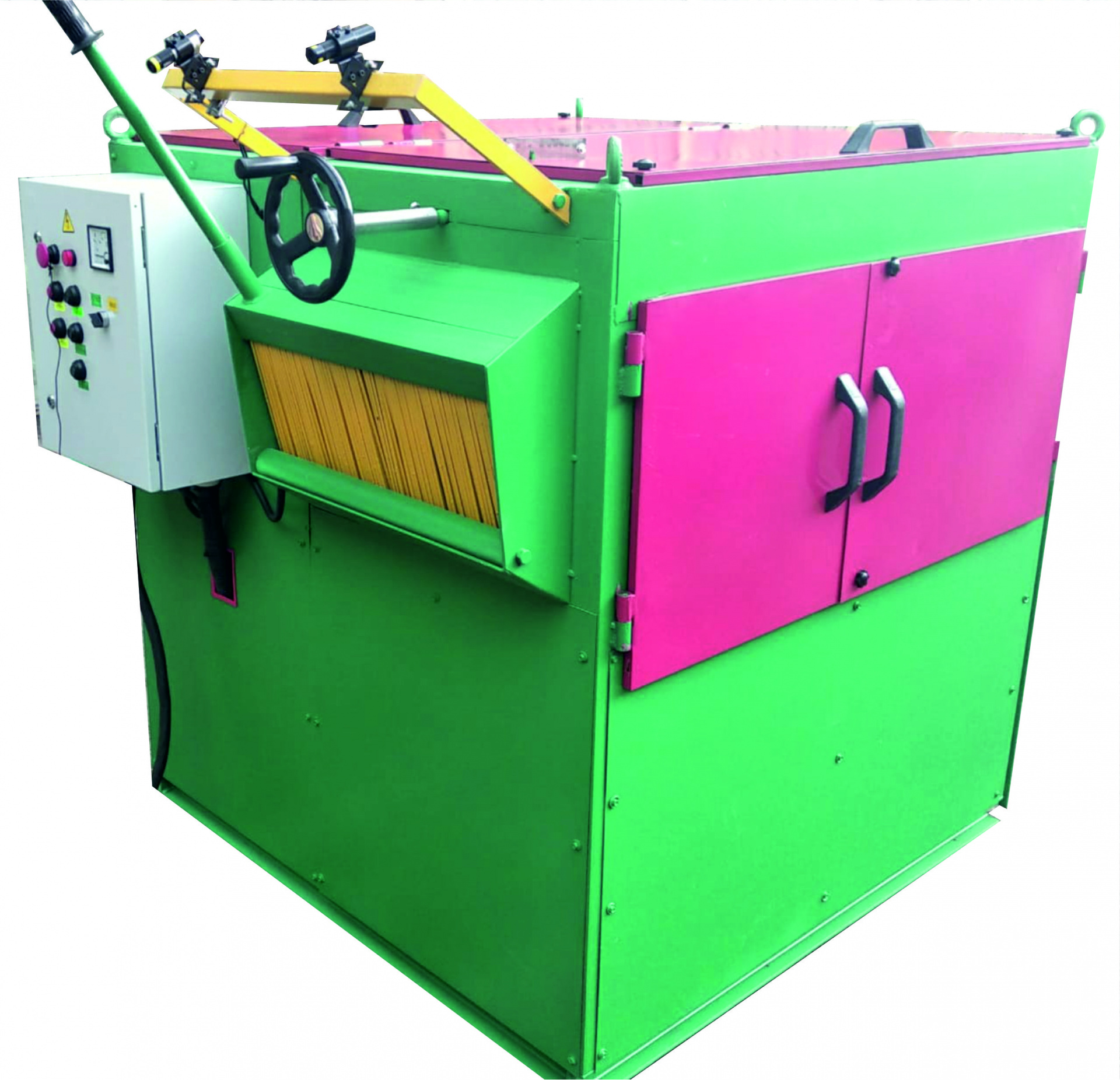

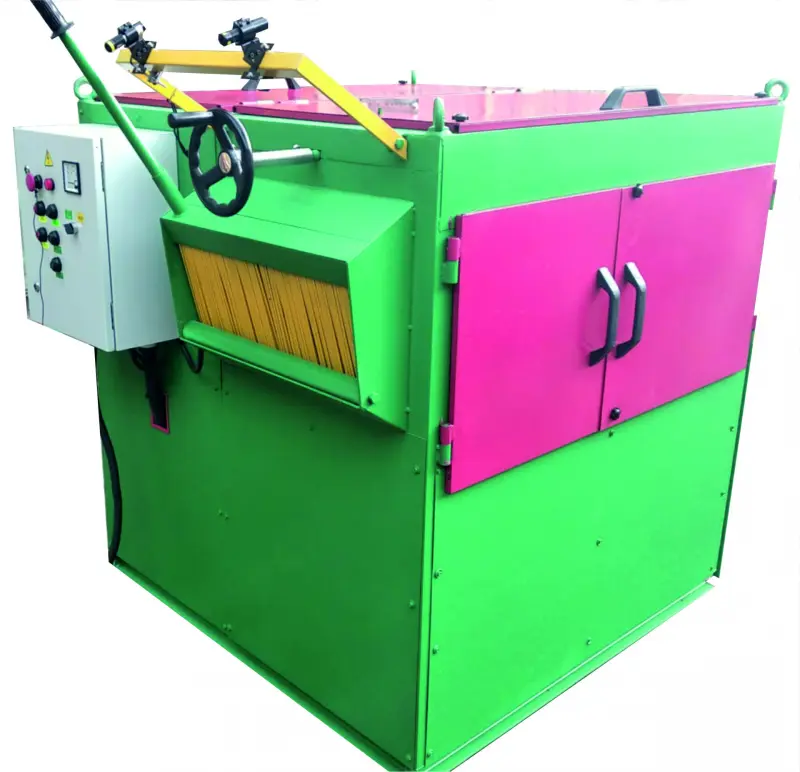

Станки серии ЦМД-150м производят распил двухкантных брусьев высотой до 160 мм.
На станках может устанавливаться до 10 дисковых пил, диаметром до 450 мм. При пилении бруса меньшей высоты, можно использовать пилы меньшего диаметра – это позволяет сократить ширину пропила и, следовательно, повысить процентный выход готового пиломатериала. Пилы имеют частоту вращения 2600 об/мин., что обеспечивает высокое качество получаемого материала.
Скорость подачи материала имеет ступенчатую регулировку 4, 6, 9 м/мин ( по заказу покупателя можно поставить плавную регулировку от 0 до 15 м/мин через частотный преобразрватель). В зависимости от нагрузки на пилы, по показаниям амперметра, устанавливается оптимальная скорость подачи. Это позволяет достигнуть такого режима работы, при котором электродвигатель и пилы работают без перегрузки в оптимальном режиме. В результате, срок службы пил увеличивается, а затраты на их обслуживание сокращаются.
Многопильный станок может работать совместно с бревнопильным станком, образуя единую производственную линию, или самостоятельно - в качестве станка второго ряда.
Простая и надежная конструкция станков ЦМД-150м позволяет работать на них долгое время, при неизменно высоком качестве получаемой продукции.
| од тока питающей сети | переменный трехфазный |
| Частота тока,Гц | 50 |
| Используемое напряжение, В | 380 |
Ширина обрабатываемого материала - наибольшая, мм
- наименьшая, мм
|
|
Толщина обрабатываемого материала - наибольшая, мм
- наименьшая, мм
|
|
| Длина обрабатываемого материала, мм, не менее | 800 |
| Скорость резания, м/c, не менее | 58 |
| Номинальная скорость подачи, м/мин | 4, 6, 9 |
| Количество пил, шт., не более | 10 |
| Расстояние между крайними пилами, мм, не более | 450 |
| Диаметр пил, мм, наибольший | 450 |
| Номинальный диаметр посадочной шейки под инструмент, мм | 50 |
| Рекомендуемые пилы WoodCraft | 450х50х4.6/3.0/(18z+18)+6 |
| Номинальная частота вращения вала, об/мин | 2600 |
| Номинальное расстояние от пола до рабочей поверхности стола, мм | 950 |
| Норма обслуживания, чел. | 2 |
| Редуктор червячный | NRW090-50 |
| Количество электродвигателей многопила, шт | 2 |
| Электродвигатель главного привода (пильного вала) номинальная мощность, кВт | 45 |
| Номинальная частота вращения, об/мин | 2950 |
Электродвигатель привода подачи (подающих рябух): - номинальная мощность, кВт
- номинальная частота вращения, об/мин
|
|
Суммарная мощность электродвигателей, кВт *ПРИ ДИАМЕТРЕ ПИЛ 500 | 46,1 |
| Масса, кг | 1050 |
Габаритные размеры многопила - длина, мм
- ширина, мм
- высота, мм
|
|
