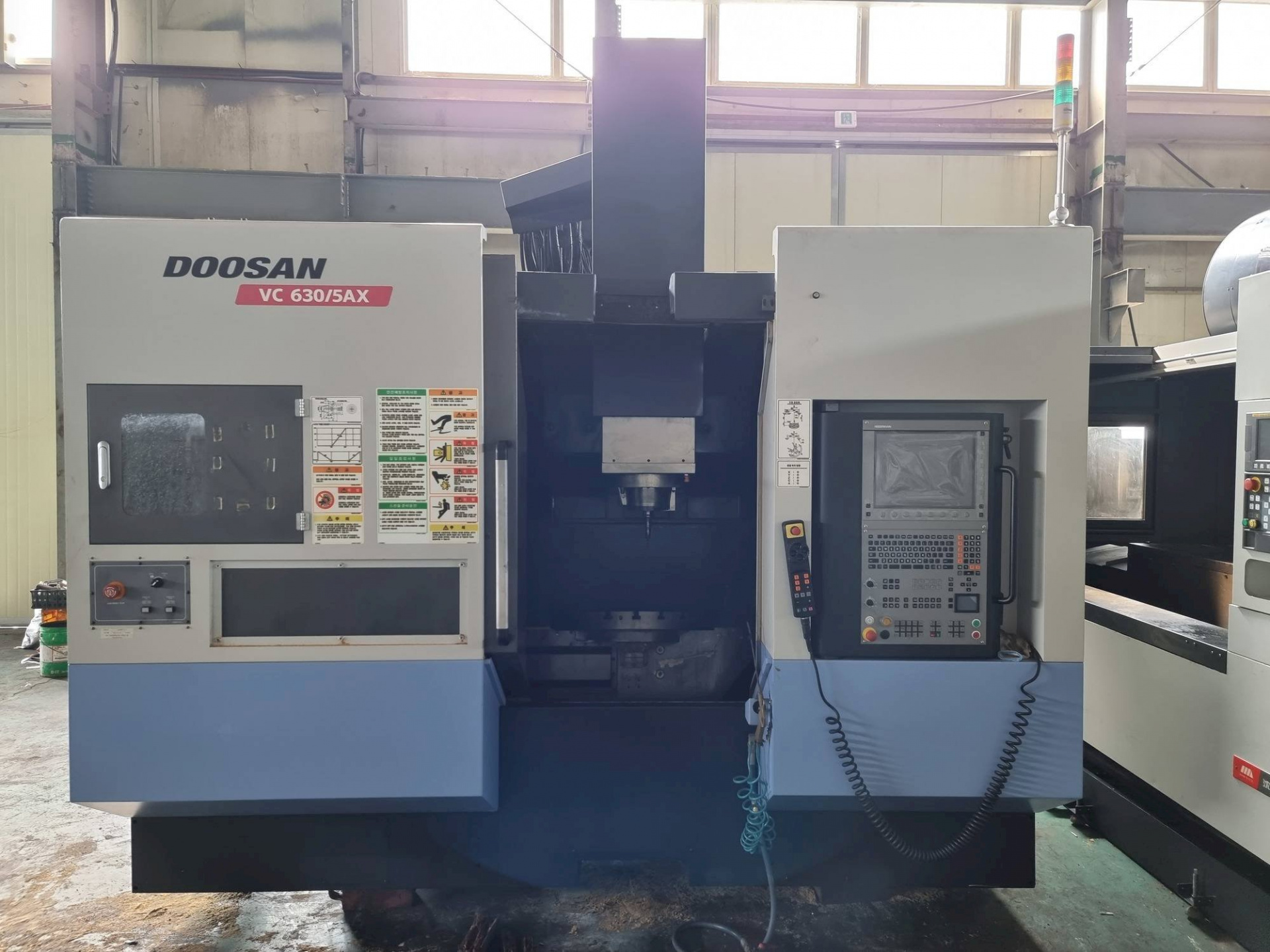

Вертикально-фрезерный обрабатывающий центр Doosan VC630/5AX

5-осевые обрабатывающие центры

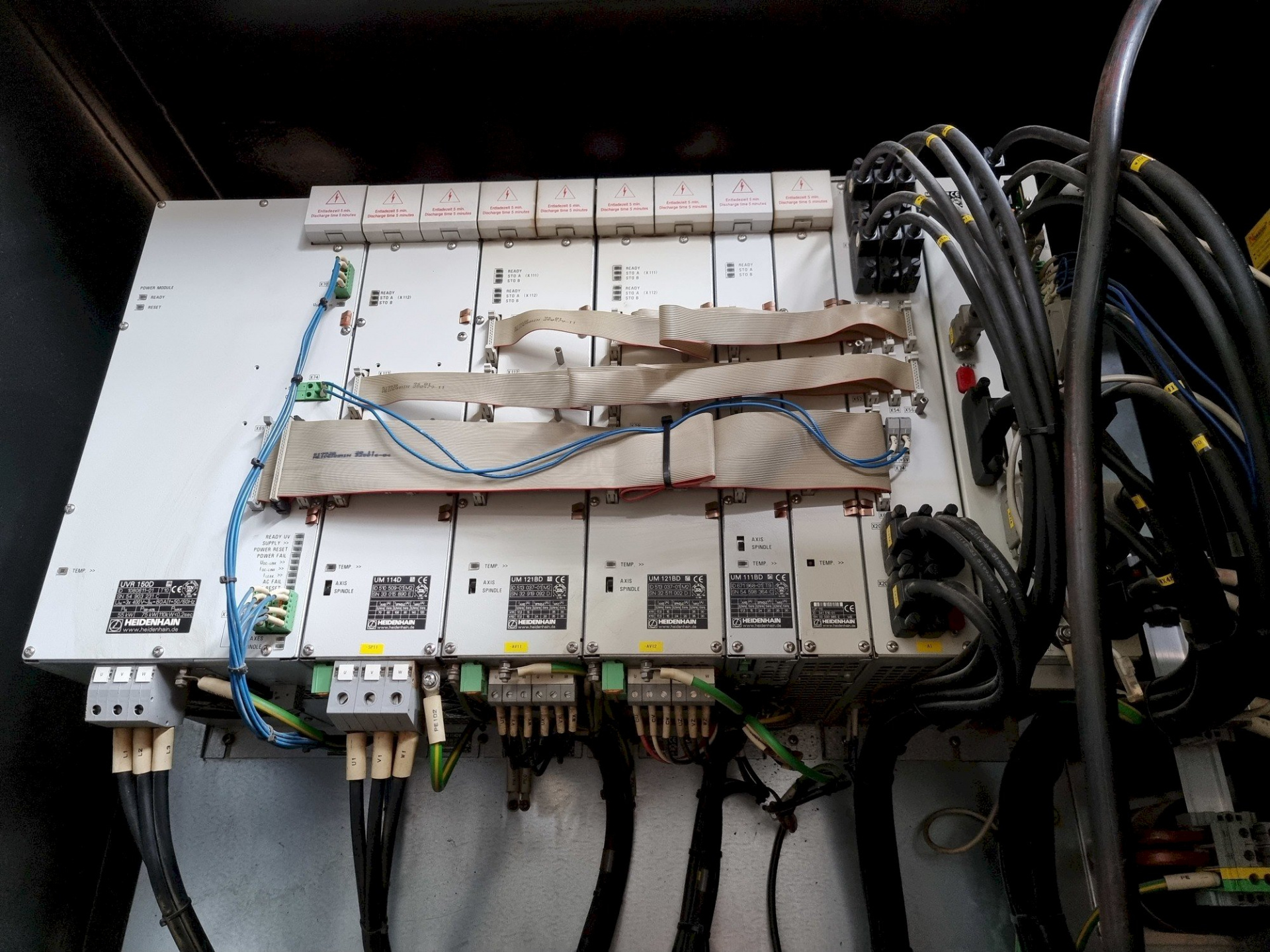

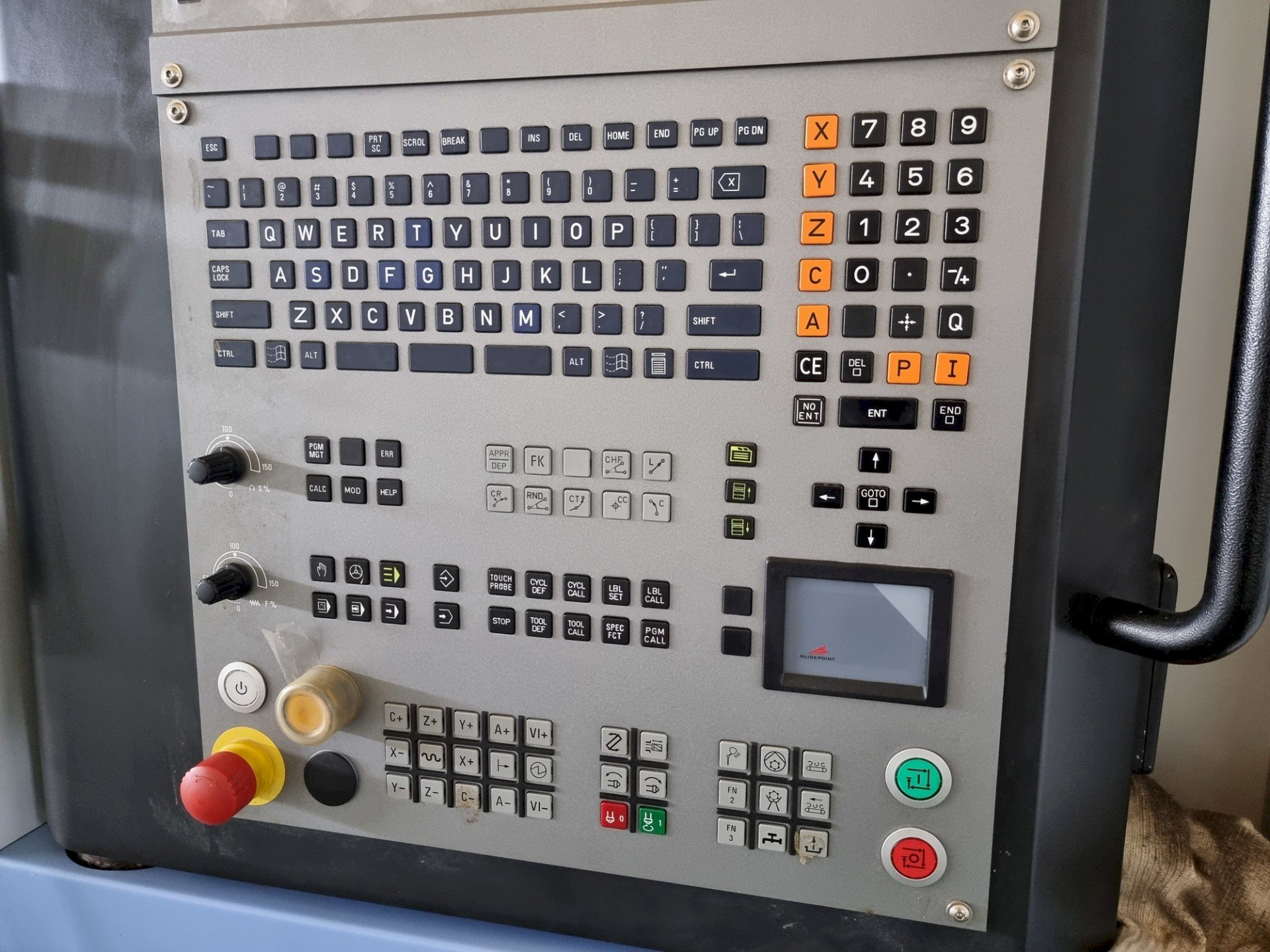

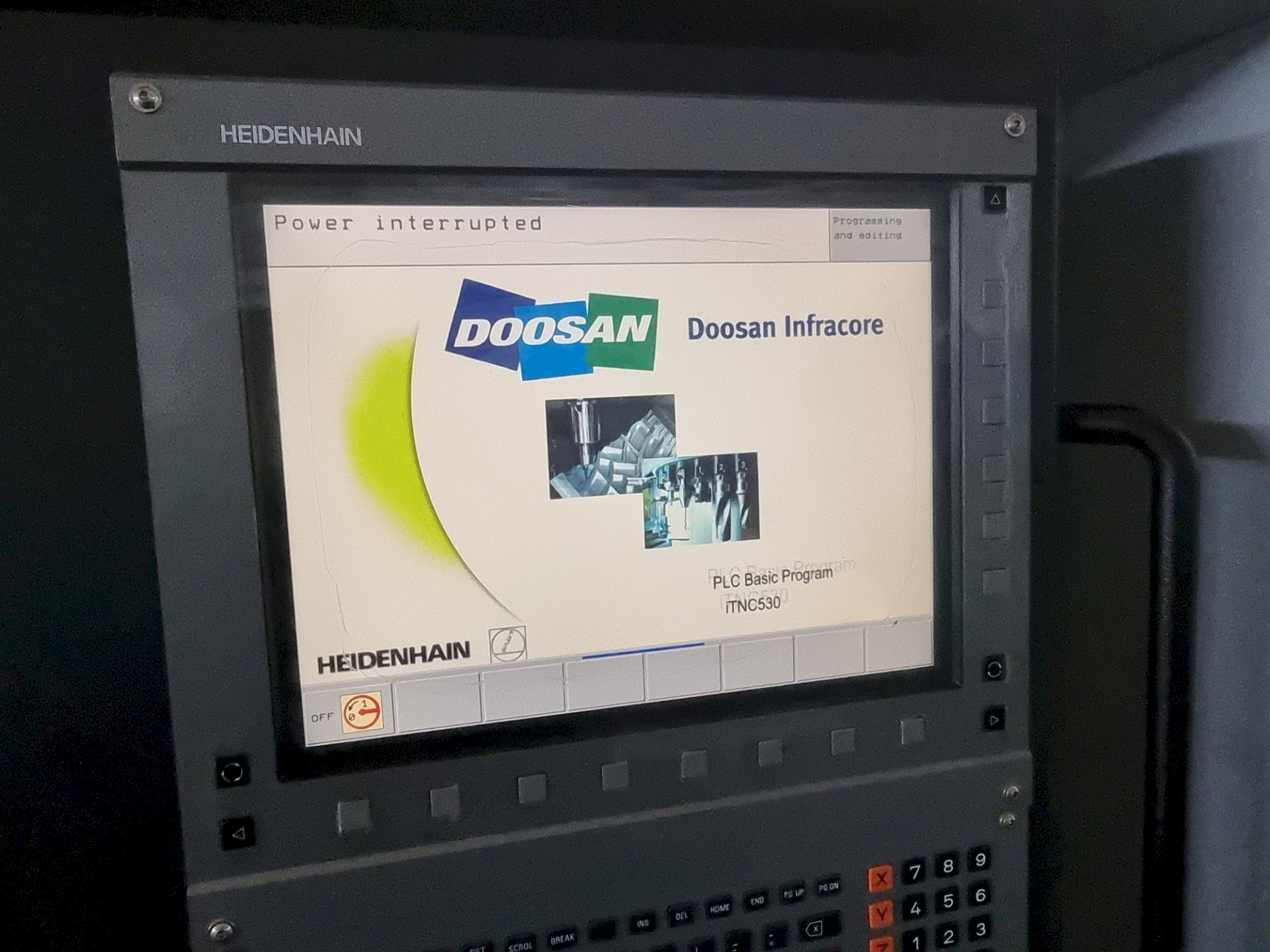

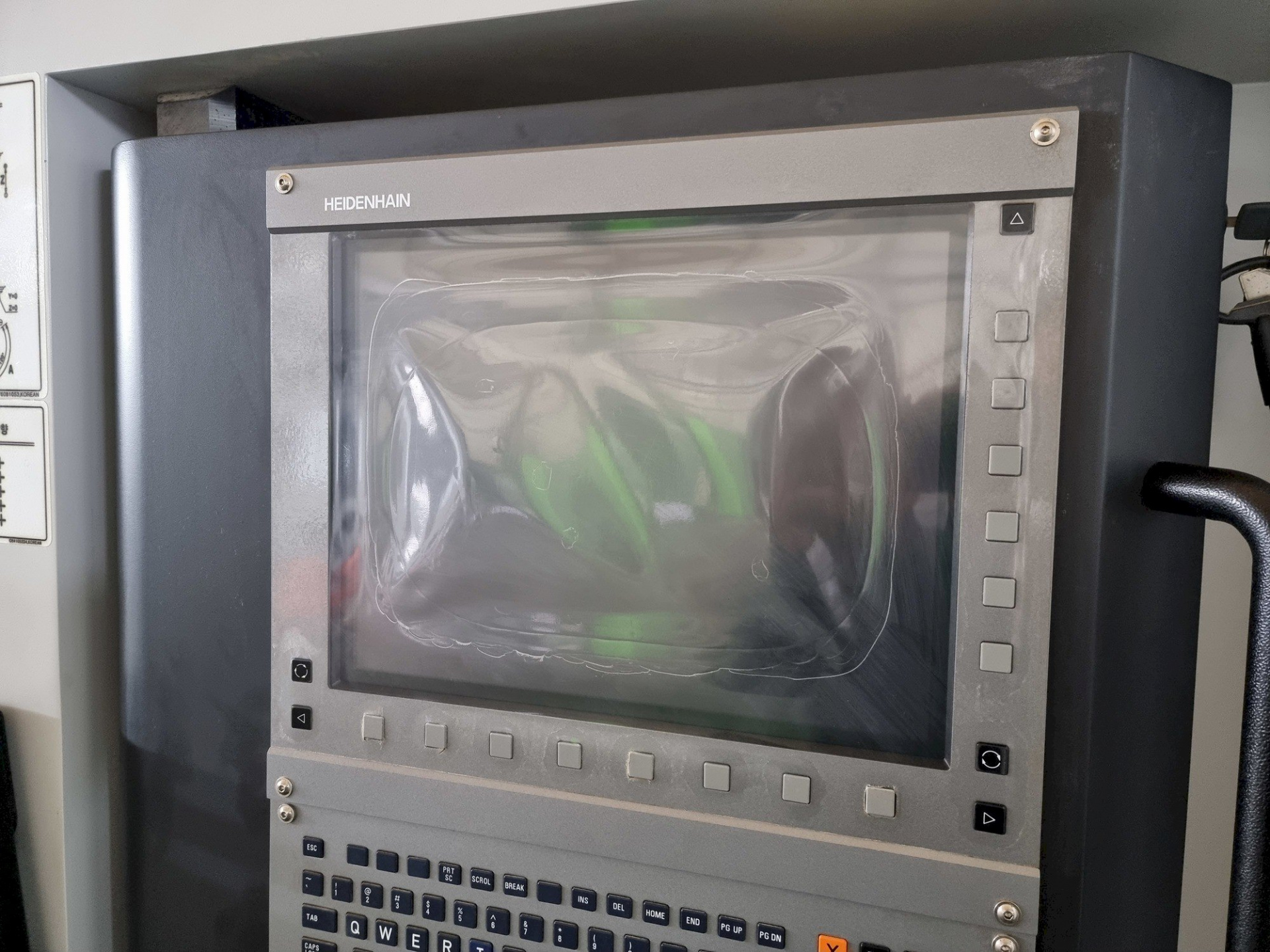

Системы ЧПУ HEIDENHAIN iTNC530

Двигатель

Мощность двигателя шпинделя 22/18.5 кВт

Емкости

Система охлаждения 360 л

Масло двигателя 1.32 л

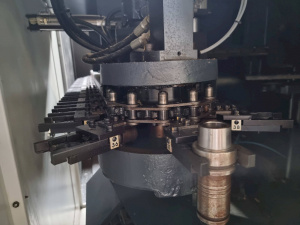

Автомат смены инструмента

Хвостовик режущего инструмента MAS403 BT40

Ёмкость инструментального магазина 40 шт.

Максимальный диаметр инструмента (постоянный) 80 мм

Максимальный диаметр инструмента (без смежных инструментов) 125 мм

Максимальная длина инструмента 300 мм

Максимальный вес инструмента 8 кг

Выбор инструмента

фиксированный адрес

Время смены инструмента (Т-Т-Т) 1 сек.

Время смены инструмента (chip-to-chip) 8.5 сек.

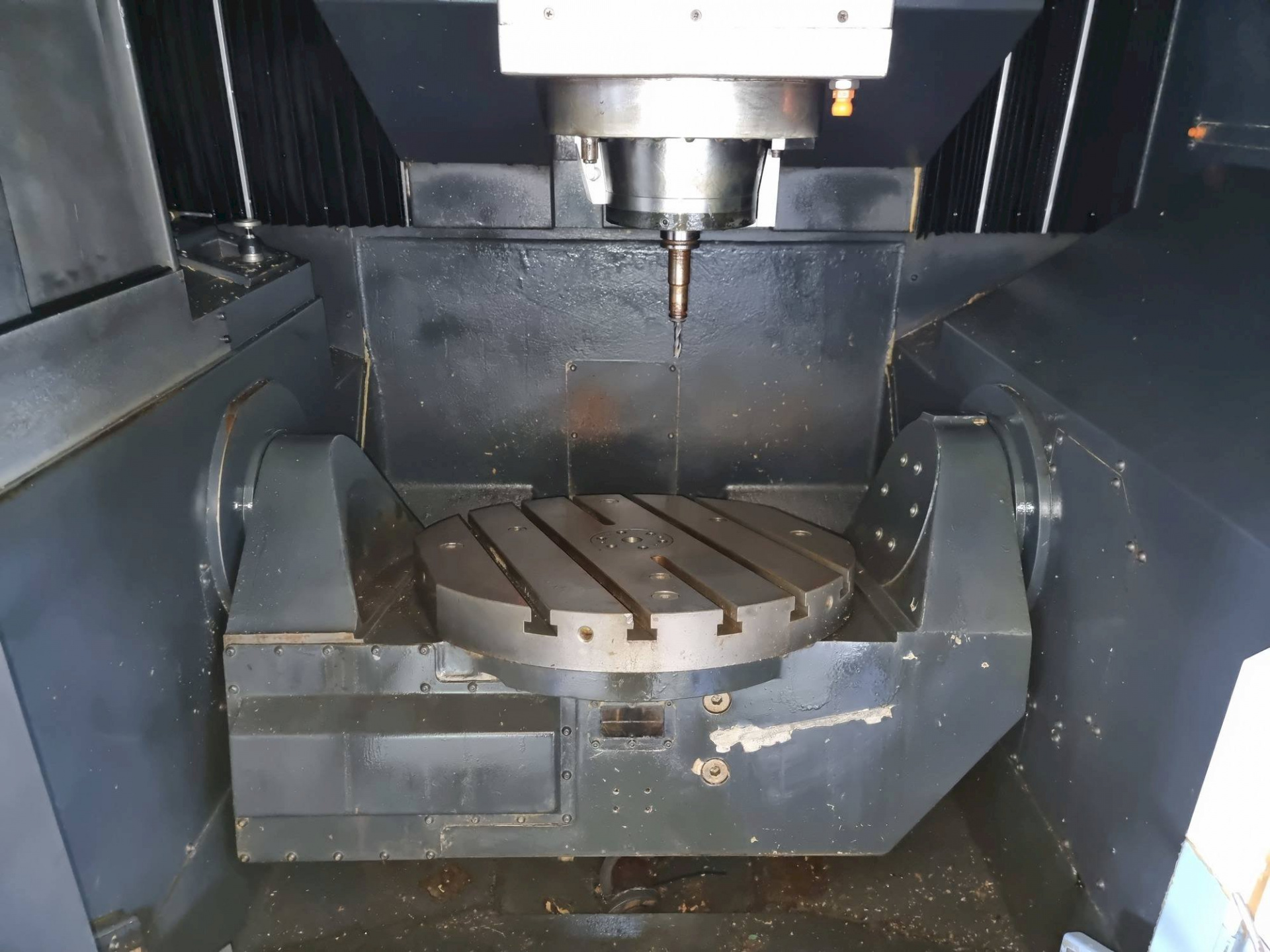

Рабочая поверхность

Диаметр стола 630 мм

Максимальная нагрузка 500 кг

Рабочая поверхность 730x500 мм

Минимальный угол индексации стола 0.001

Шпиндель

Максимальная скорость шпинделя 20000 о/мин

Конус ISO #40 7/24 Taper

Максимальный крутящий момент шпинделя 204 Н·м

Перемещения

По оси X 650 мм

По оси Y 765 мм

По оси Z 520 мм

По оси A 150 (+30~ -120) °

По оси C 360 °

Расстояние от шпинделя до верхней части стола 210 ~ 730 мм

Расстояние от шпинделя до центра стойки 220 мм

Скорость подачи

Ускоренные перемещения по оси X 40 м/мин

Ускоренные перемещения по оси Y 40 м/мин

Ускоренные перемещения по оси Z 36 м/мин

Ускоренные перемещения по оси A 20 о/мин

Ускоренные перемещения по оси C 30 о/мин

Скорость подачи резания (X, Y, Z) 18000 мм/ми

Скорость подачи резания (A/C) 7200 °/мин

Источник питания

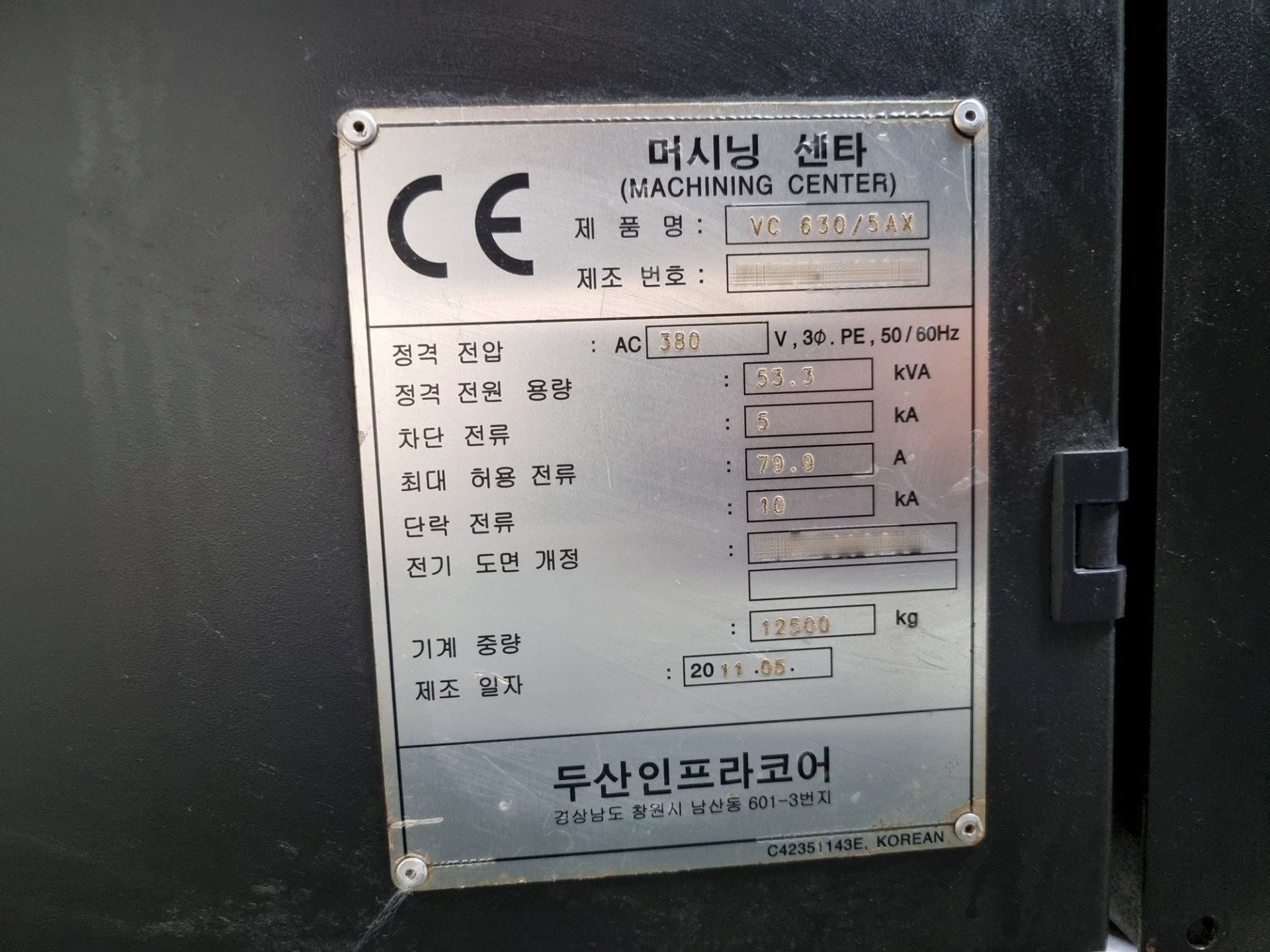

Электроснабжение (номинальная емкость) 53.3 кВа

Сжатый воздух 0.54 Mpa

Габариты

Транспортная длина 3537 мм

Транспортная ширина 3200.00 мм

Транспортная высота 3295 мм

Вес 12500 кг
