Автоматическая система управления автоклавом САУСт, автоматизация автоклава

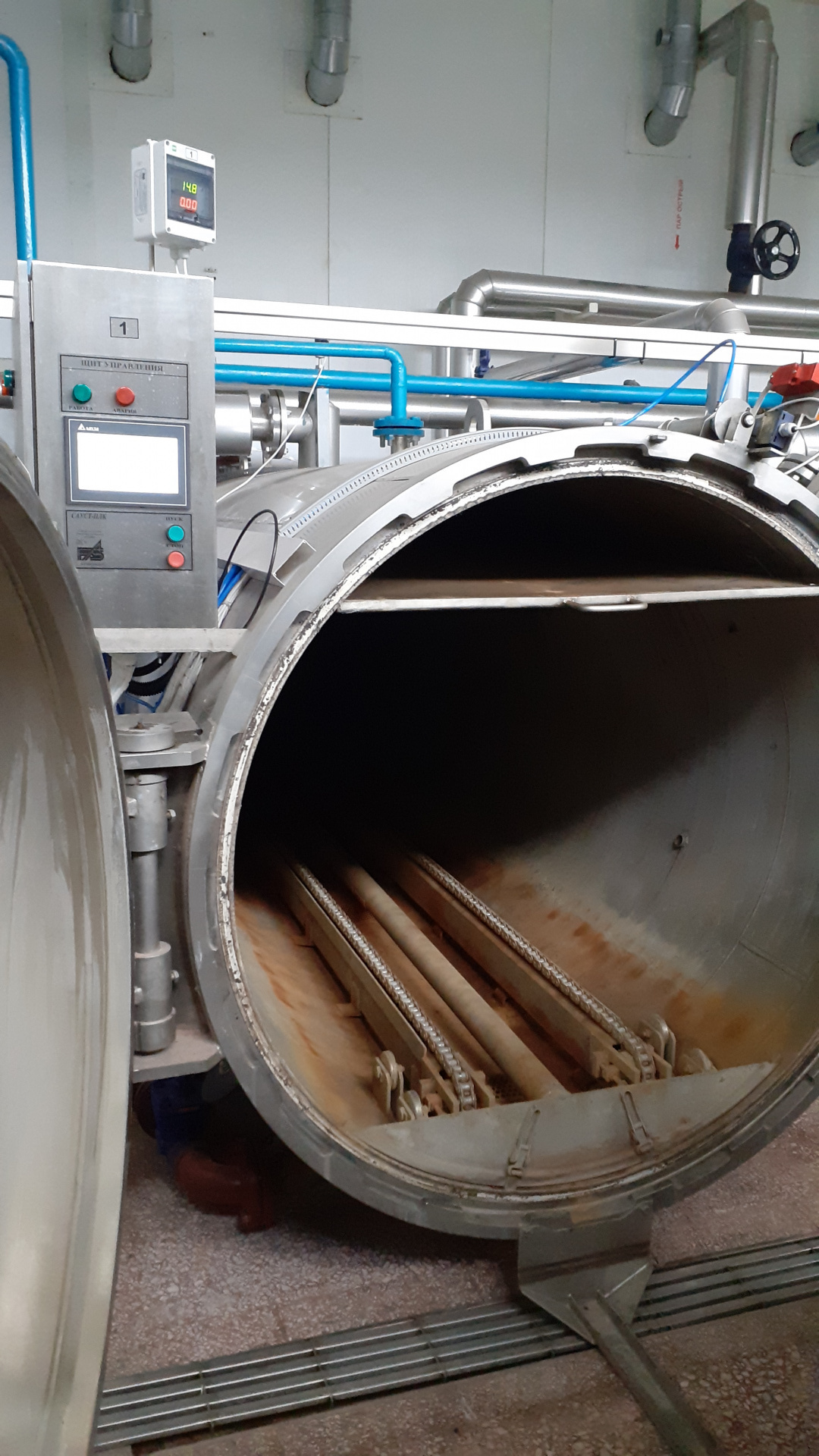

Автоматика автоклава предназначена для обеспечения стабильно высокого качества выпускаемой консервной продукции за счет исключения влияния на него «человеческого фактора». Система реализована на микропроцессорной основе, что позволяет легко адаптировать ее к любому типу автоклавов (отечественных и импортных) и любому виду стерилизации  (паровая, водяная, паро-воздушная, воздушно-капельная).

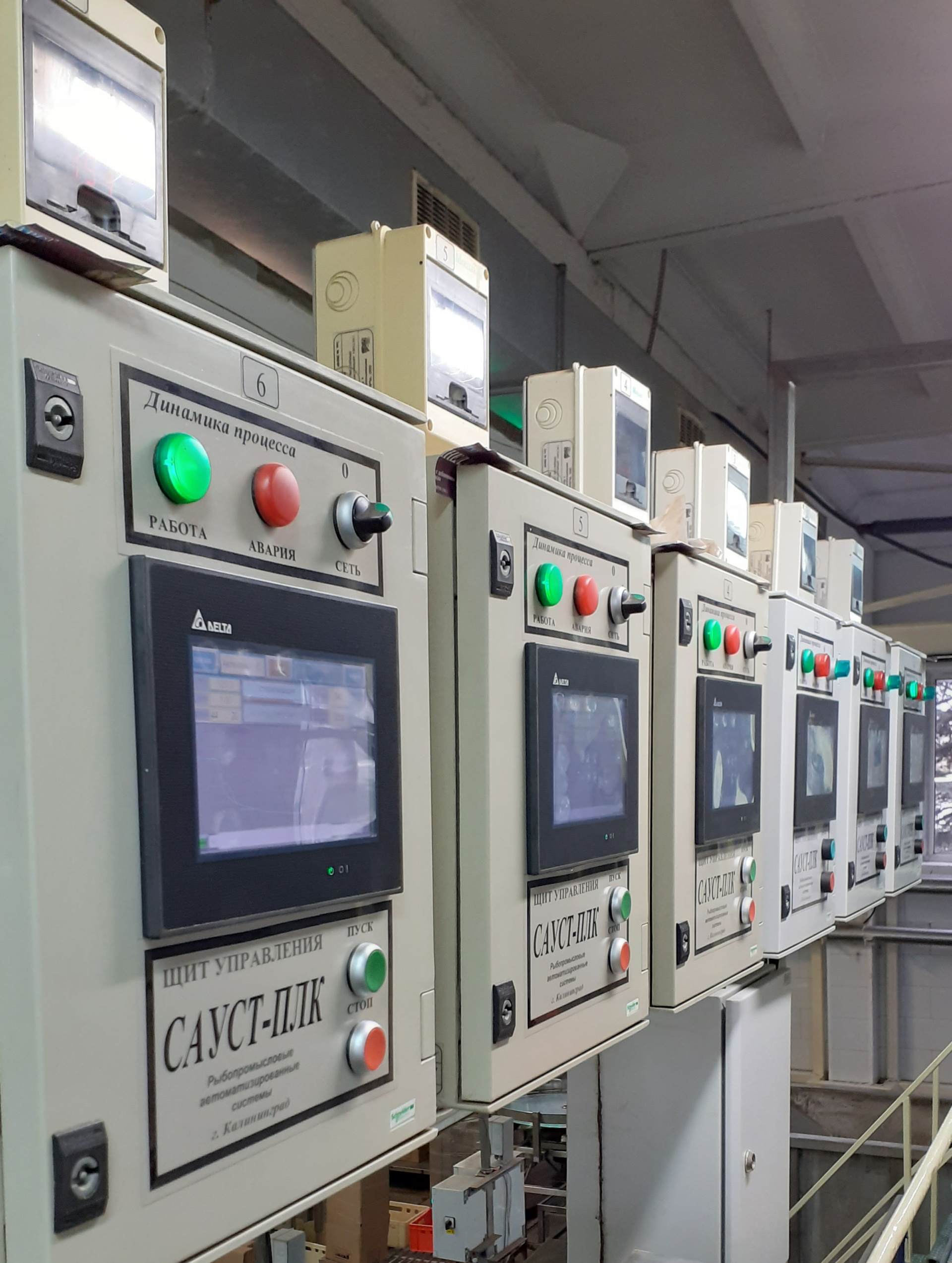

Автоматика для автоклавов от ООО "РАС" используется на более чем 100 консервных предприятиях РФ и СНГ.

Основные функции системы:

​

• автоматическое управление процессом стерилизации в соответствии с выбранной формулой;

• отображение на сенсорной панели обобщенной и текущей информации о состоянии процесса в виде схем, графиков, таблиц;

• ввод и редактирование формулы стерилизации;

• индикация и регистрация текущих значений температуры и давления, а также сигнализация их отклонений от нормативных;

• расчет температуры внутри «усредненной» банки и фактора микробиологической эффективности стерилизации;

• формирование протоколов стерилизации продукции в автоклаве и журнала варок;

• ведение журнала отчета тревог и выдача аварийных сообщений;

• ведение журнала действий оператора (автоклавера);

• учет ресурсов работы оборудования автоклава;

• возможность подключения ПК для регистрации и архивирования данных в процессе стерилизации, а также переноса архива варок для долговременного хранения и распечатки;

• возможность ручного управления автоклавом;

• необходимые блокировки для обеспечения безопасной работы автоклава.

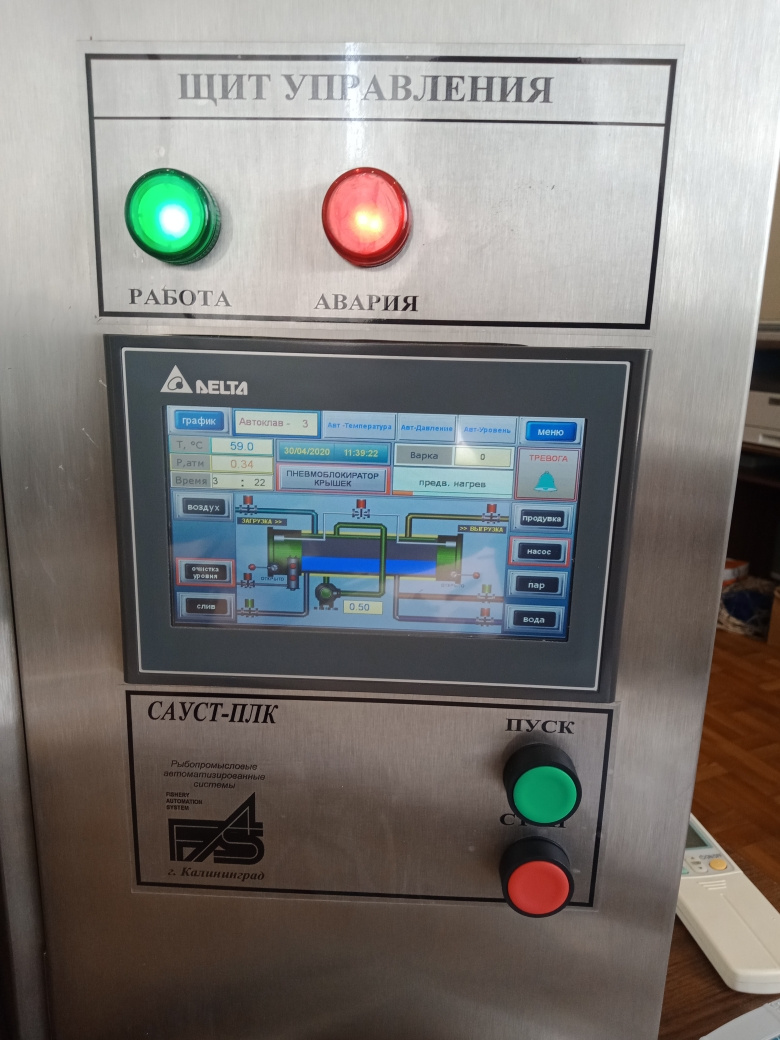

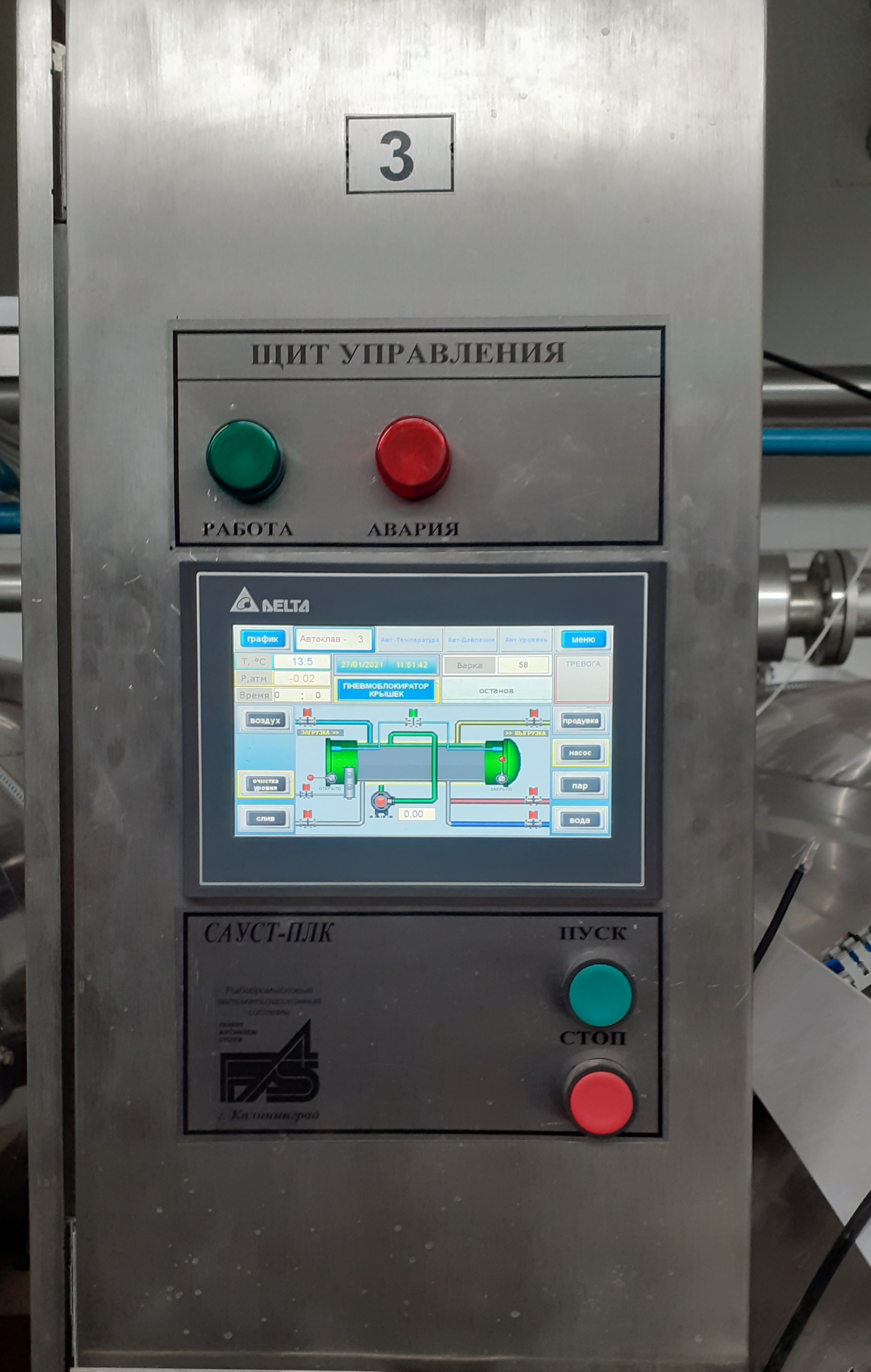

  На сенсорной панели щита управления может отображаться до 40 различных экранов отображающих работу системы, в том числе:

  •     Графики температуры и давления в автоклаве с цифровым представлением текущих параметров и продолжительности данной фазы процесса;

  •    Динамическая мнемосхема процесса стерилизации с псевдокнопками позволяющими, при необходимости, осуществлять  ручное управление технологическим  процессом;

  •    Список формул стерилизации для продукции, выпускаемой на данном автоклаве;

  •    Экраны журнала тревог, журнала действий оператора, статистики по ресурсам оборудования;

  •    Вспомогательные экраны для ввода уставок и опций для настройки работы САУСТ ПЛК на конкретном типе автоклава;

  •    С помощью псевдокнопок сенсорного экрана можно изменять, в допустимых пределах, ход процесса, а также корректировать и вводить в систему различные данные (Новые виды продукции, формулы стерилизации, уставки регулирования)




    САУСТ-ПЛК формирует и ведет “электронный архив” протоколов стерилизации, которые сохраняются в памяти контроллера и могут​ переноситься для долговременного хранения (формирования базы данных протоколов) и печати в любой персональный компьютер по Ethernet –кабелю с помощью специальной программы PlcGRAF. (Входит в комплект поставки САУСТ).




    Технические характеристики:

    ​

        Число контролируемых параметров в автоклаве – 8.

         Число управляемых параметров для автоклава -  до 10:

         Число формул стерилизации, хранимых в памяти -  32.

         Максимальная температура стерилизации 140°С.

         Точность поддержания заданной температуры не более  ± 1°С;

         Максимальное давление в автоклаве 0,4  МПа;

         Точность регулирования давления не более ±0,02 МПа;

         Точность поддержания заданного времени не более ± 10 с;

         Питание изделия осуществляется от сети  переменного тока частотой 50 Гц  220В;

         Потребляемая  изделием мощность -  100 ВА;

         Эксплуатация системы может осуществляться при температуре окружающей

         среды от 0 до 50°С и влажности до 98% без выпадения точки росы.
