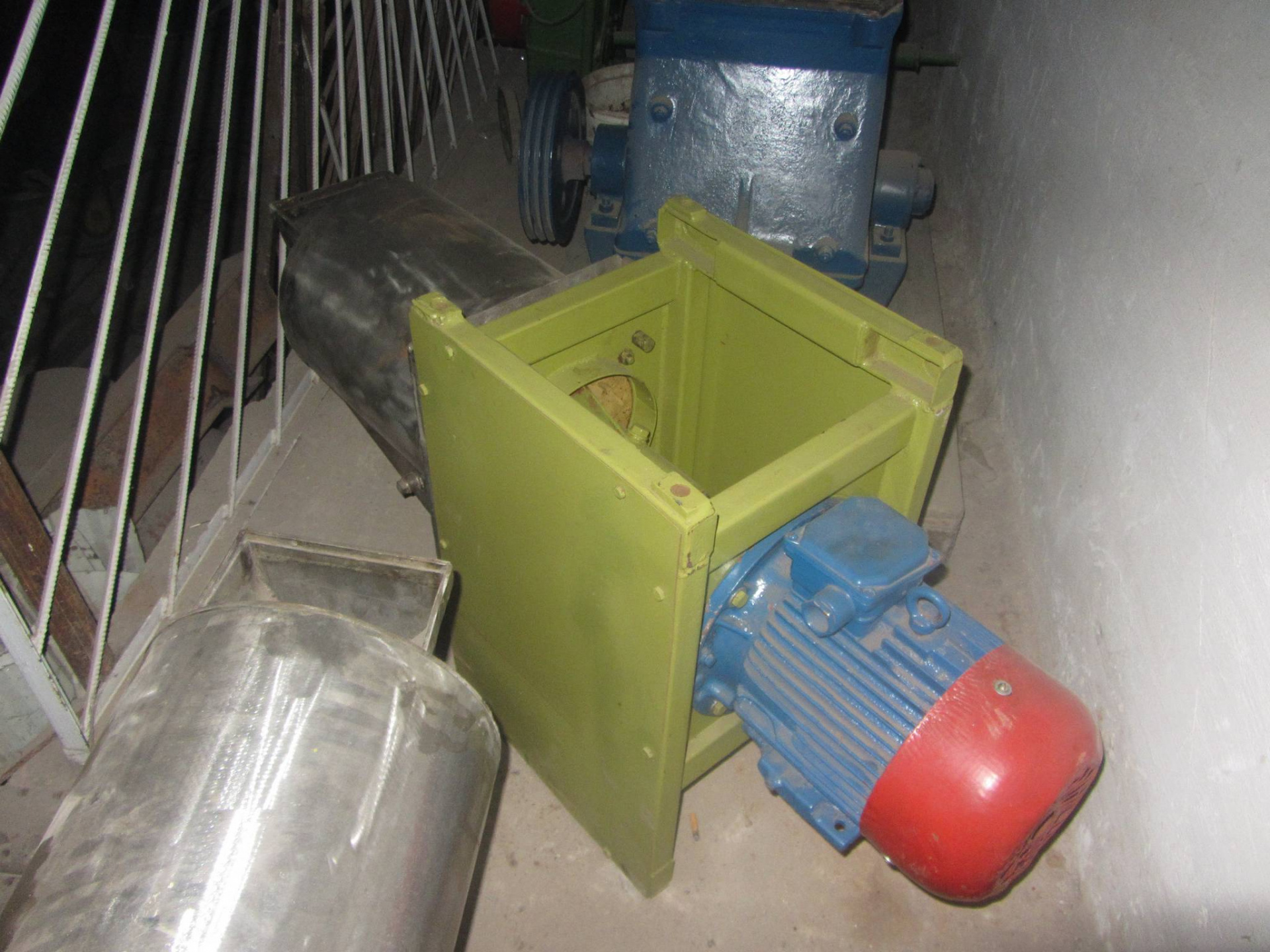

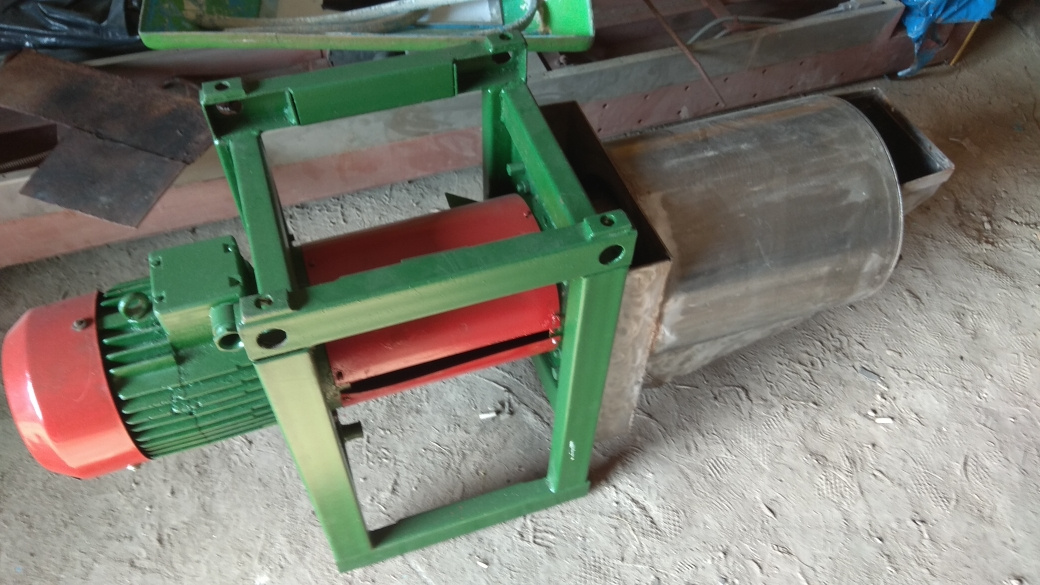

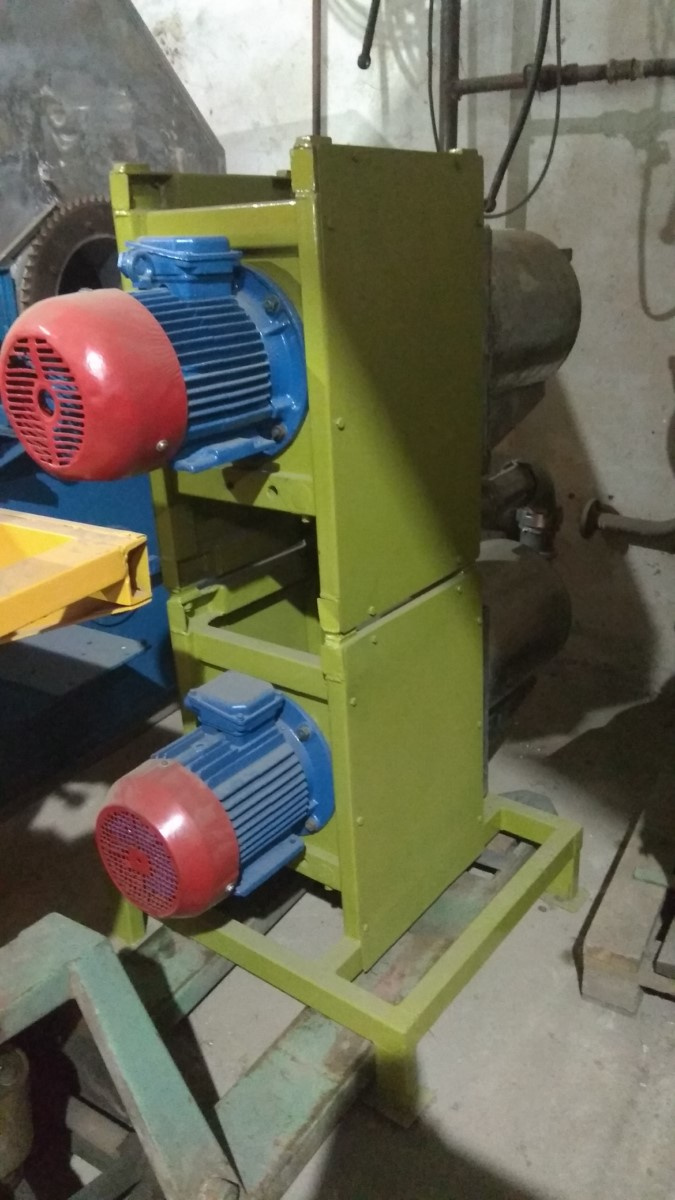

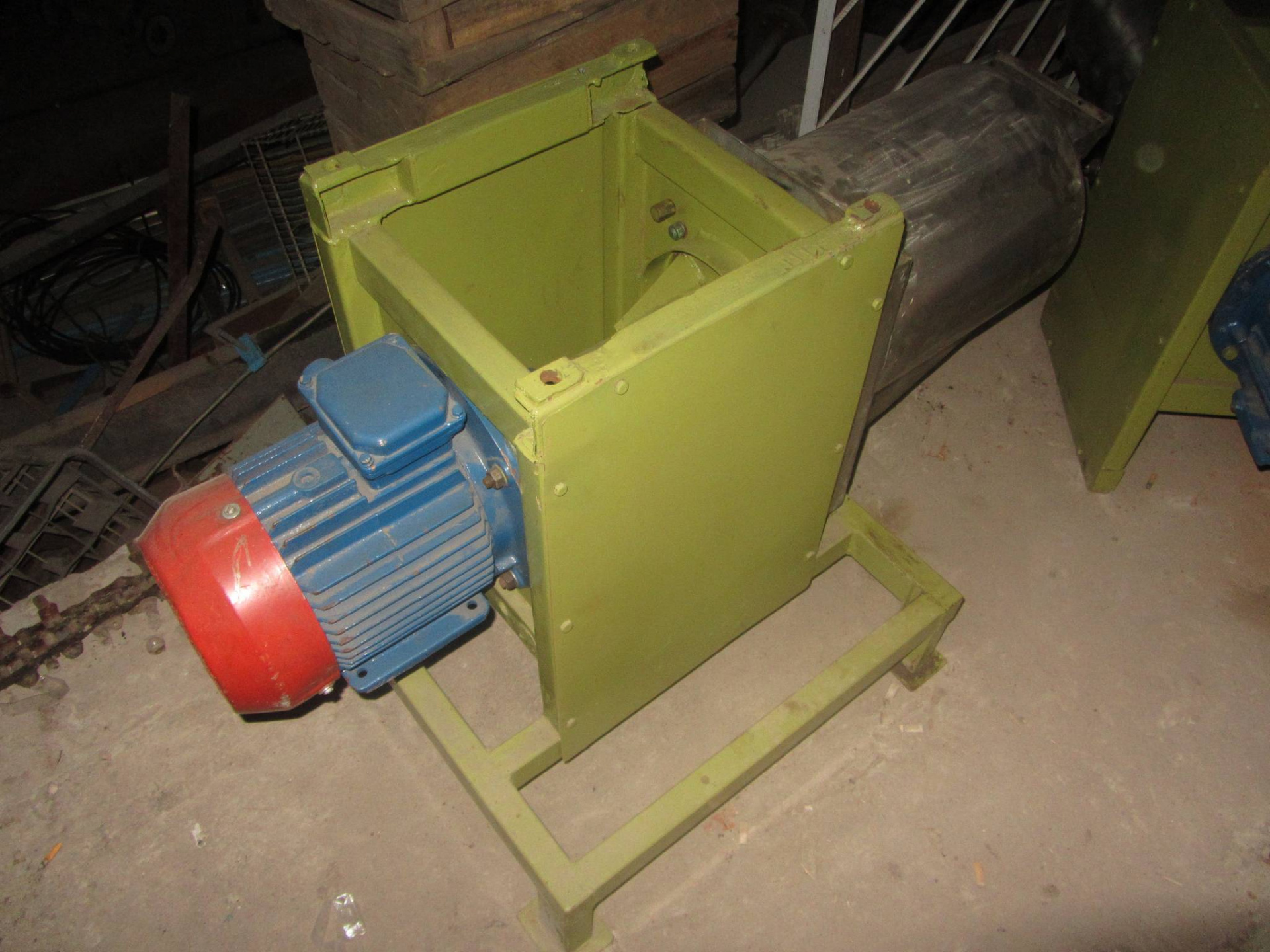

Протирочная машина П1-7,1

Протирочная машина П1-7,1

Машина предназначена для протирания овощей и фруктов, а также овощных и фруктовых полуфабрикатов в соответствии с технологическими инструкциями по производству консервов.

Машина применяется на предприятиях по переработке плодоовощной продукции.

Машина состоит из станины, корпуса, протирочного барабана, бичевого вала с ротором, крышки, электрического ящика.

Принцип работы:

Сырье из загрузочного бункера или по трубопроводу через центральный вход поступает во внутреннюю полость протирочного барабана. Закрепленные на вращающимся валу бичи подхватывают сырье и протирают через ситовую поверхность. Бичи, установленные с определенным углом опережения, продвигают отходы к концу барабана, где они через боковые отверстия выводятся. Протертый продукт по всей длине ситового барабана стекает в наклонный лоток в нижней части корпуса и выводится из машины.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Производительность техническая, кг/ч, не менее:

по томатам ………………….. 7100

по овощам и семечковым плодам ………………….. 4000

по косточковым плодам ………………….. 4000

Количество отходов при протирании и финишировании, %, не более:

томатов ………………….. 6,5

семечковых плодов ………………….. 8,0

овощей (моркови) ………………….. 4,0

Количество не отделенной от косточек мякоти, %, не более ……………………. 2

Частота вращения рабочих органов, об/мин, не более …………………………... 1500

Диаметр, мм.: протирочного барабана …………………………………………... 200

отверстия в ситах, ………………………. 0,8+0,35* 1,5+0,04* 3,0+0,6*

Длина сита протирочного барабана, мм ………………………………………….. 400

Номинальная мощность, кВт …………………………………………………….... 5,5

Габаритные размеры, мм …………………………………………………. 1300х410х710

Масса, кг …………………………………………………………………………. …. 250
