Свободно конфигурируемая, модульная, адресная система для шкафов дымоудаления и\или подпора. Соответствует пунктам ГОСТ 53325-2012

МОДУЛИ УПРАВЛЕНИЯ ЭЛЕКТРОПРИВОДОМ ЗАДВИЖЕК, ВЕНТИЛЯТОРОВ, КЛАПАНОВ, ФРАМУГ, ЭЛЕКТРОКАЛОРИФЕРОМ, ДЛЯ УПРАВЛЕНИЯ И РАСШИРЕНИЯ ФУНКЦИОНАЛЬНЫХ ВОЗМОЖНОСТЕЙ ВЕНТИЛЯЦИИ, ДЛЯ ПОСТРОЕНИЯ МОДУЛЬНОЙ СИСТЕМЫ ДЫМОУДАЛЕНИЯ И\ИЛИ ПОДПОРА В СООТВЕТСТВИИ С  ПУНКТАМИ ГОСТ 53325-2012

Суть системы.

1. Перечень элементов включает:

KBD – клавиатура с интегрированными элементами светосигнализации;

MCB – модуль управления модульной системой FireVent-100;

AVR– модуль управления резервированием электрического питания;

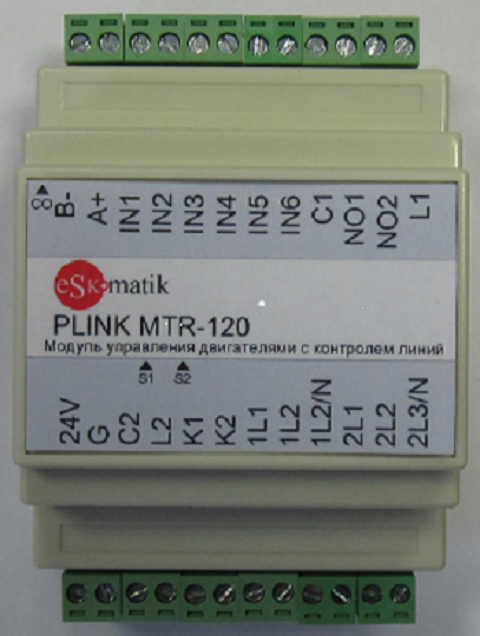

MTR – модуль управления вентиляторами (двигателями) с контролем целостности силовой и сигнальной линий;

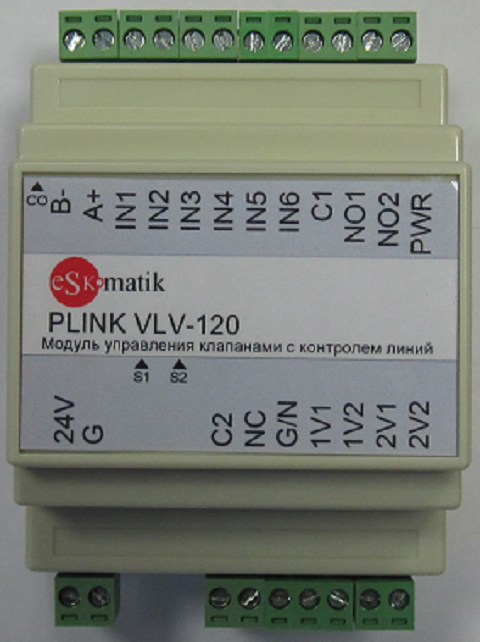

VLV– модуль управления клапанами, электроприводом задвижек, фрамуг с контролем целостности силовой и сигнальной линий;

HTG – модуль управления электрокалорифером с контролем целостности силовой и сигнальной линий;

MIO – модуль входов-выходов для построения и расширения функциональных возможностей систем.

2. Таблица соответствия  пунктам ГОСТ 53325-2012

3. Система FireVent это конструктор, к одному модулю MCB (главный контроллер) можно подключить:

- 1 модуль AVR,

- До 2-х модулей MTR (4 двигателя, к каждому модулю можно подключить 2 двигателя),

- До 20 модулей VLV (40 клапанов, к каждому модулю можно подключить 2 клапана), можно задать до 8 типов клапанов (24V, 220V, 3-х позиционный, пружинный, ….)

- 1 модуль HTG (модуль управления 1-м калорифером)

- 40 тревог.

- К системе подключается клавиатура KBD-200 (на 4 зоны), а при увеличении зон, добавляются клавиатуры расширения KBD-210 (на 4 зоны).

Особенность системы и модулей.

Все настройки системы, управление системой и контроль работоспособности системы, осуществляется через главный модуль MCB.

Все остальные модули, это самостоятельные модули отвечающие за свои конкретные задачи (такие как контроль целостности линий, пуск и другие в соответствии с документацией), а также выполняющие команды системы и передающие главному модулю MCB (системе) состояния своих задач.

При необходимости каждый модуль может использоваться самостоятельно (вне системы), согласно своим задачам.

В системе FireVent, каждый модуль имеет свой адрес.
