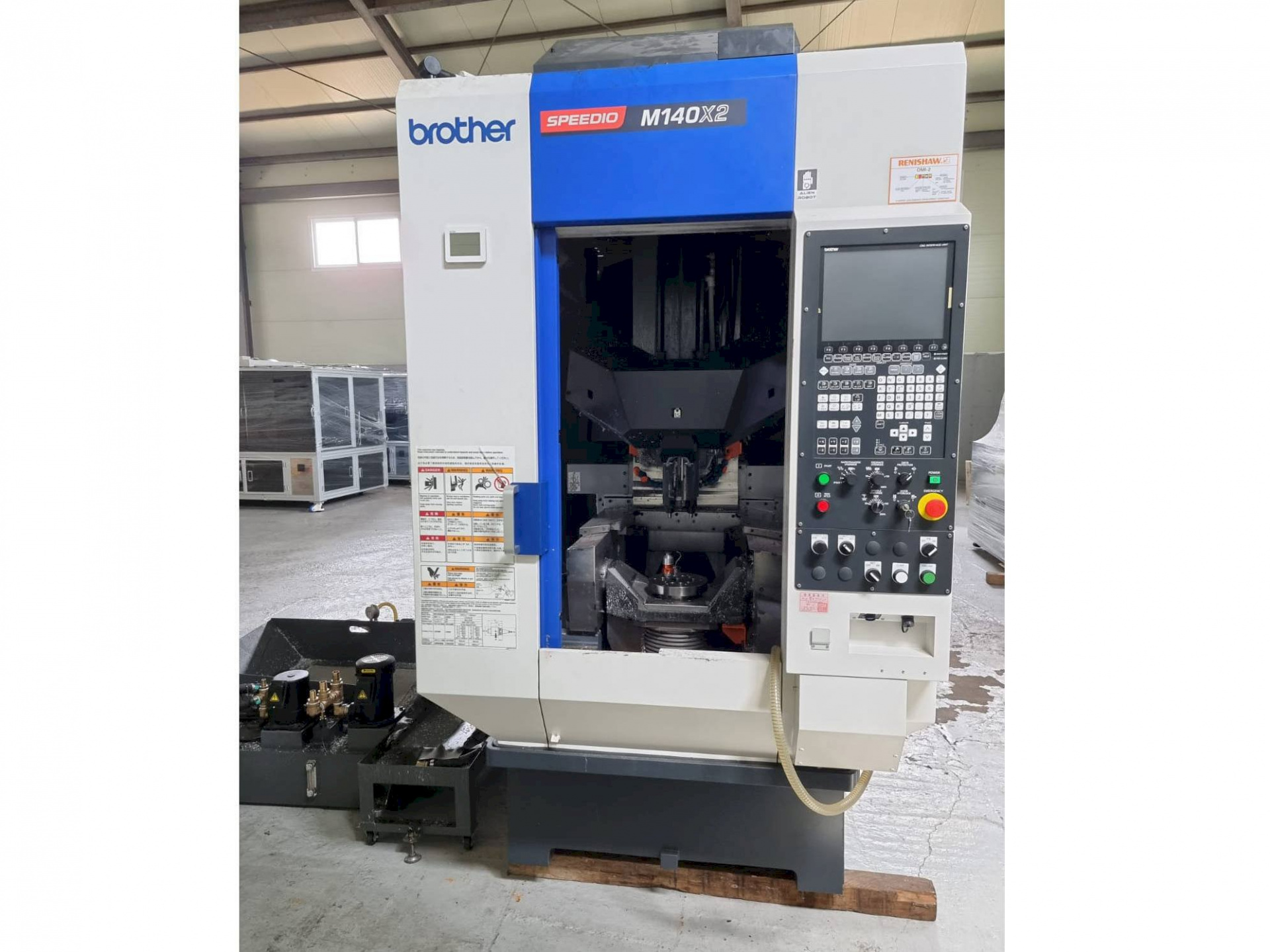

Вертикально-фрезерный обрабатывающий центр Brother SPEEDIO M140X2

Колличество осей - 5

Форма верхней части стола В соответствии с торцом стола No.5 ISO702-4 (JISB6109-2)

Макс момент инерции нагрузки стола, кг･м2 0.29/0.03

Максимальные размеры стола, мм Ø140

Максимальная нагрузка, кг 40/11

Перемещение

Ось А, мм 120 ~ -30

Ось C, градусы 360

Перемещение Ось Х, мм 200

Перемещение Ось Y, мм 440

Перемещение Ось Z, мм 305

Шпиндель

Скорость шпинделя, мин-¹ 10~10,000 16~16,000

Скорость во время нарезания резьбы метчиком, мин-1 6000

Коническое отверстие 7/24 конус No.30

Двигатель

Мотор главного шпинделя, кВт 10,000мин-1: 10.1/6.7 16,000мин-1: 7.4/4.9

Подача по оси, кВт X, Y: 1 Z, А: 1.8

Скорость подачи

Скорость быстрого перемещения (X/Y/Z), м/мин 50*50*50

Скорость подачи при резании, мм/мин X/Y/Z:1 ~ 30,000

Устройство смены инструментов

Тип хвостовика инструмента MAS-BT30

Тип тяги*4 MAS-P30T-2

Ёмкость хранения инструмента, шт 22

Максимальная длина инструмента, мм 200

Максимальный диаметр инструмента, мм 80

Максимальный вес инструмента, кг 3

Метод выбора инструмента метод произвольного быстрого вызова

Токарный шпиндель

Скорость шпинделя, мин-1 2000

Габариты

Занимаемая площадь (при открытой двери), мм 1280*3829

Высота, мм 2603

Вес, кг 2712
