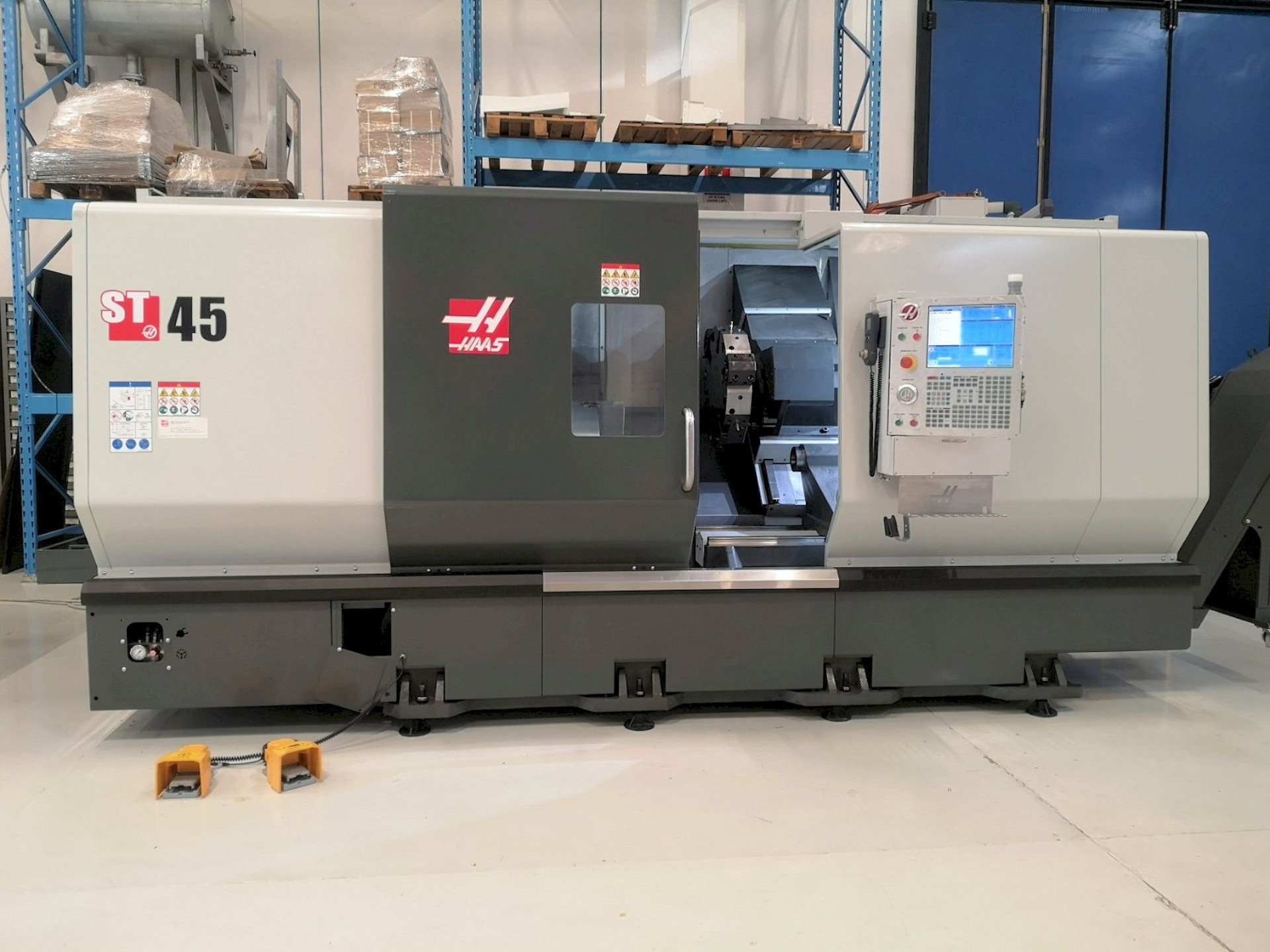

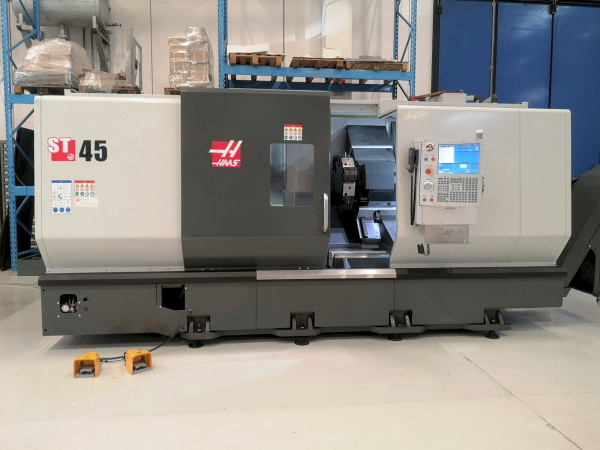

Токарно-револьверный станок Haas ST-45

Максимально устанавливаемый диаметр заготовки, мм

над станиной ................................................................................................................. 876

над суппортом ............................................................................................................... 648

Максимальный обрабатываемый наружный диаметр, мм ..................................................... 648

Максимальная длина точения, мм .......................................................................................... 118

Параметры шпинделя

Посадка шпинделя ................................................................................................................. А2-11

Максимальная частота вращения шпинделя, об/мин ........................................................... 1400

Максимальный крутящий момент на шпинделе (при n=150 об/мин), Нм ............................. 1898

Максимальная мощность на шпинделе, кВт ........................................................................... 29,8

Диаметр отверстия в шпинделе, мм ........................................................................................ 178

Максимальный диаметр обрабатываемого прутка, мм ........................................................... 165

Диаметр трехкулачкового гидравл. патрона (опция), мм ........................................................ 457

Параметры подач

Величина рабочих перемещений по осям, мм

по оси ОХ ....................................................................................................................... 432

по оси ОZ ...................................................................................................................... 1118

Максимальная скорость холостых перемещений рабочих органов по осям X и Z, м/мин ... 18,0

Максимальные допустимые усилия по осям, кН

по оси OX .................................................................................................................... 24,47

по оси OZ ..................................................................................................................... 40,03

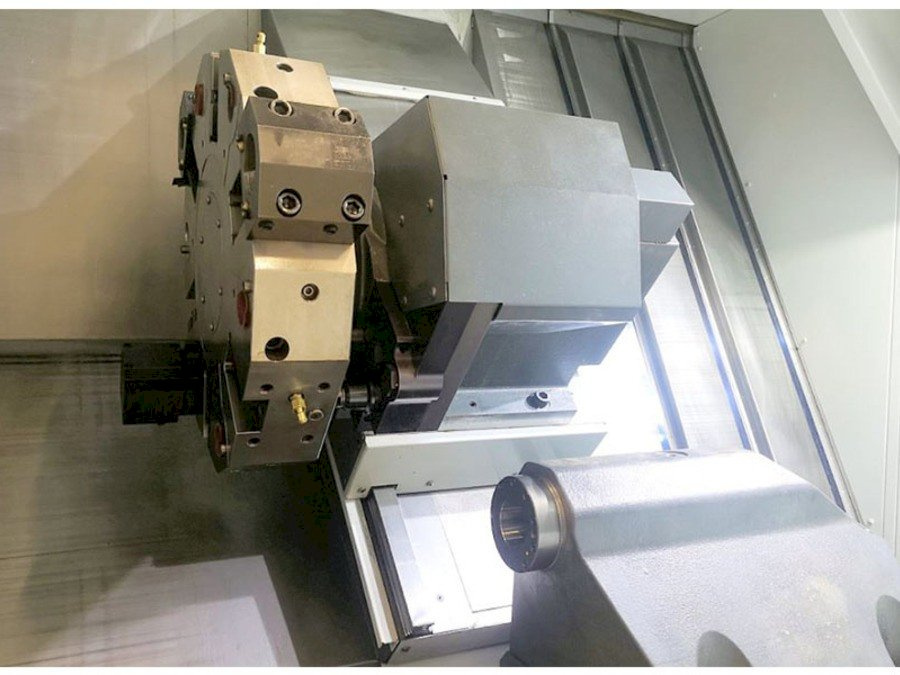

Параметры инструментального револьвера

Тип инструментального револьвера .................................................................... BOT (VB опция)

Количество позиций в револьвере ............................................................................................. 12

Тип резцедержателей .............................................................................................................. BOT

Сечения корпусов резцов, мм ...............................................................................................32х32

Время смены инструмента, сек .................................................................................................... 1

* Включает метрический комплект оснастки BOT:

•

BMF32 – Держатель резца 32х32 мм для торцевого точения (1 шт.)

•

BM50 – Держатель расточного инструмента с хвостовиком ø50 мм (5 шт.)

•

BMS20 – Переходная втулка с ø50 мм на ø20 мм (1 шт.)

•

BMS25 – Переходная втулка с ø50 мм на ø25 мм (1 шт.)

•

BMS32 – Переходная втулка с ø50 мм на ø32 мм (1шт.)

•

BMS40 – Переходная втулка с ø50 мм на ø40 мм (1шт.)

•

CB40M – Блок подачи СОЖ с двумя соплами (1 шт.)

•

BOT40MOD/CLAMP – Планка BOT с двумя винтами для зажима резцов (9 шт.)
