Линия по производству пнд труб

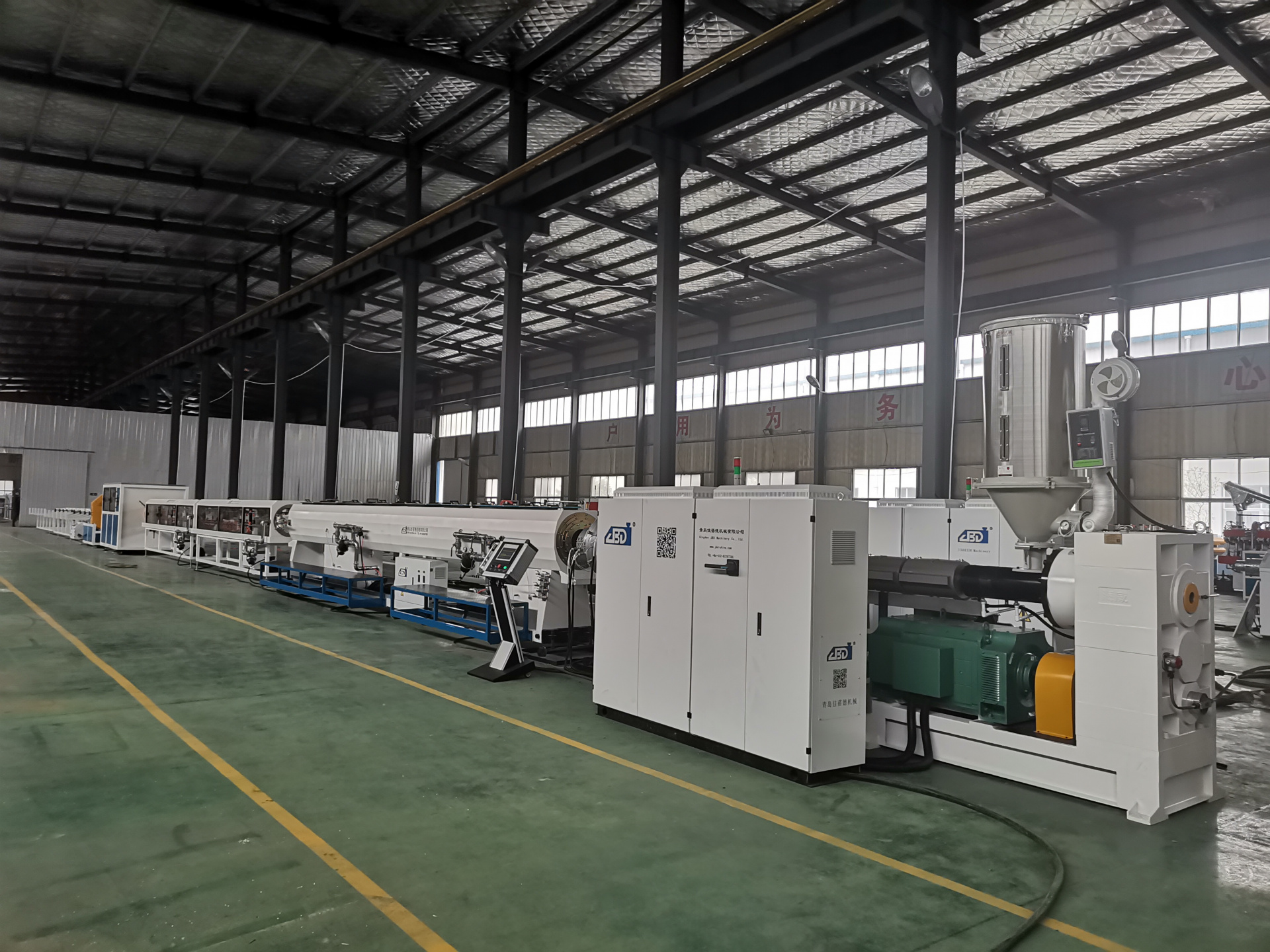

Стандартная линия для изготовления ПНД труб обычно состоит из следующего оборудования:

автоматический загрузчик гранулированного полиэтилена и бункер — сушилка;

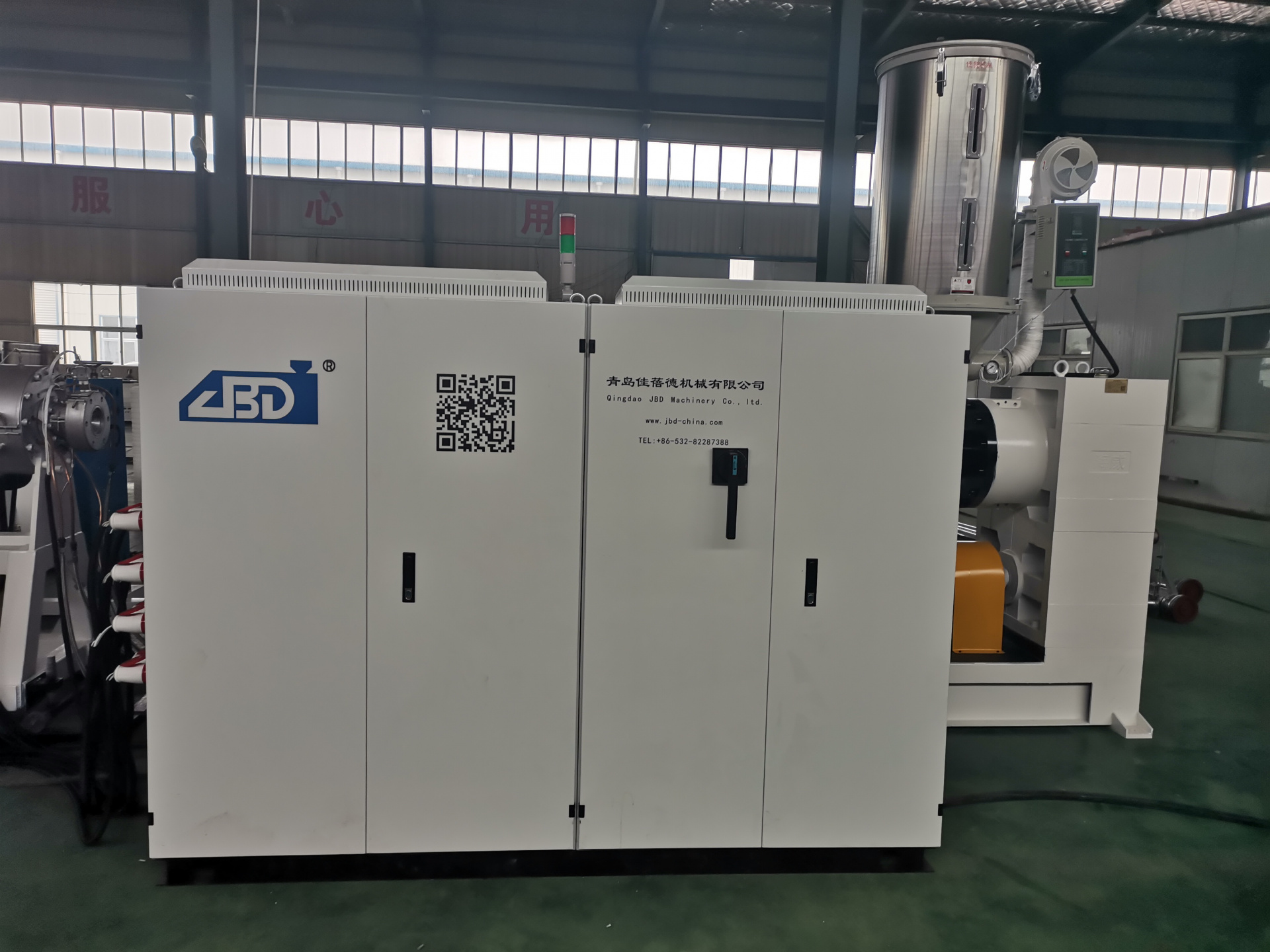

автоматизированная система контроля за текущими технологическими процессами производства;

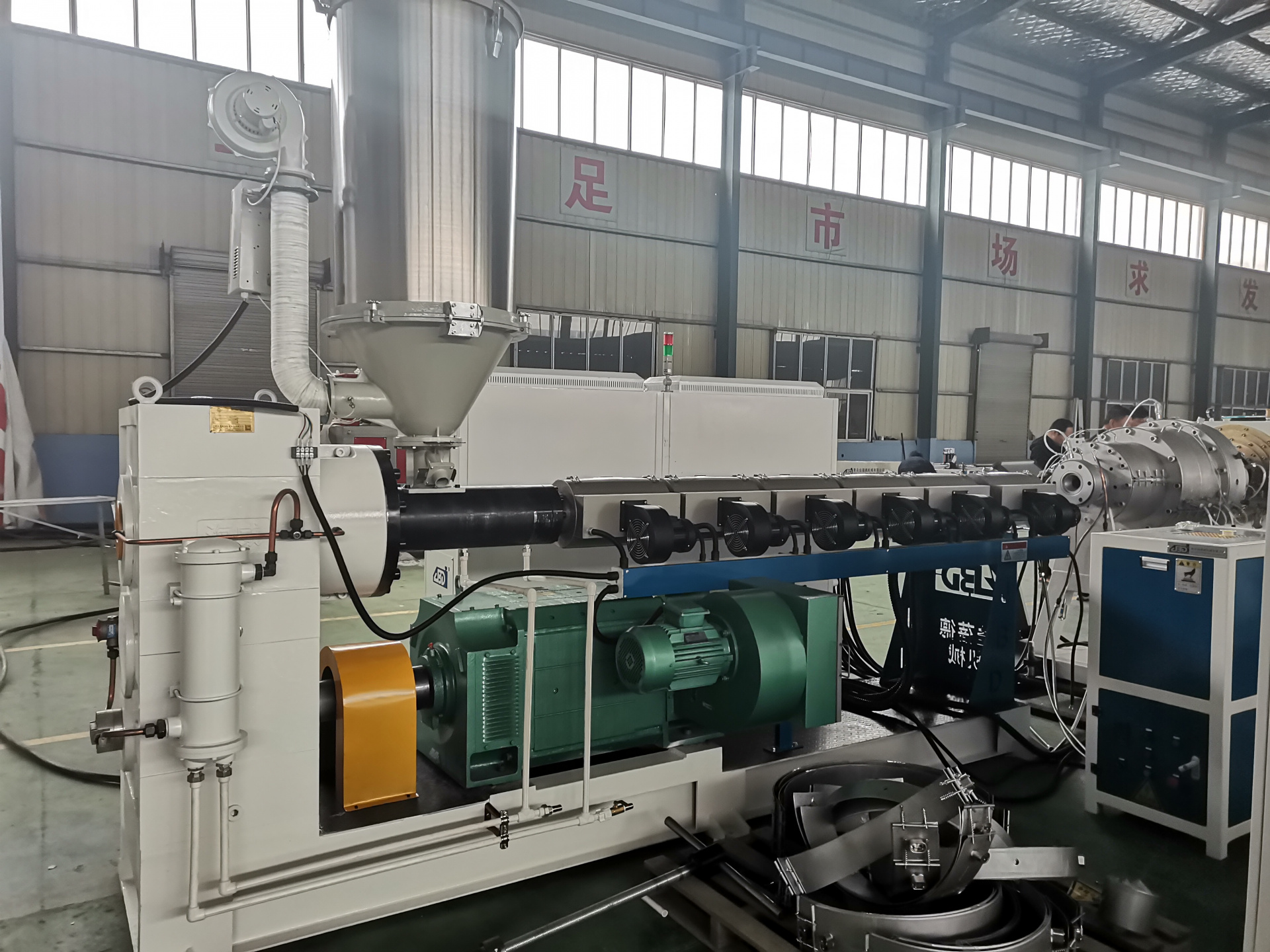

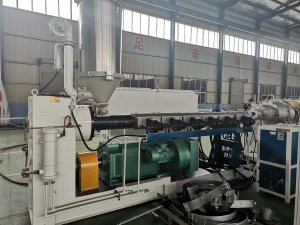

экструдер того или иного типа;

съемные фильеры, различных диаметров;

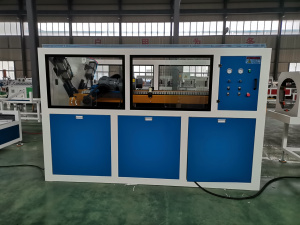

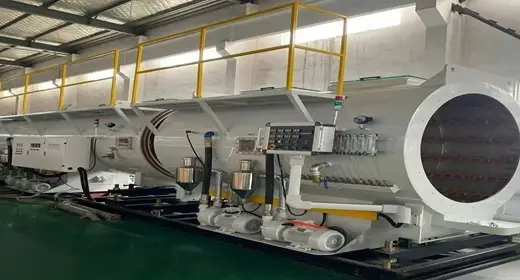

автоматизированный вакуумный формовщик полиэтиленовой трубы, ванна вакуумной калибровки и тянущее устройство;

автоматизированная система охлаждения с ванной охлаждения;

лента транспортера;

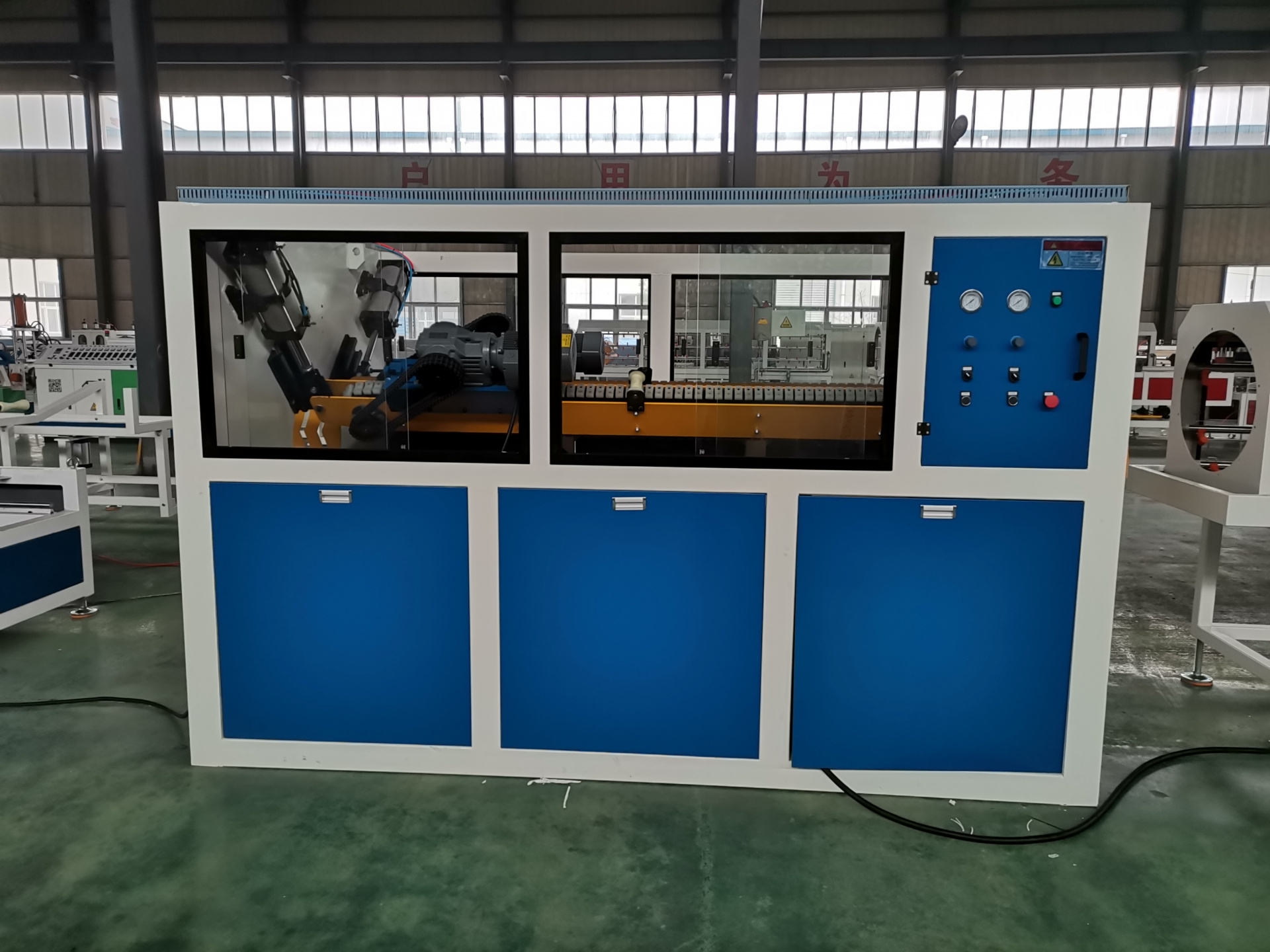

отрезное устройство и резаки;

автоматизированная система укладки готовой продукции в бухты.

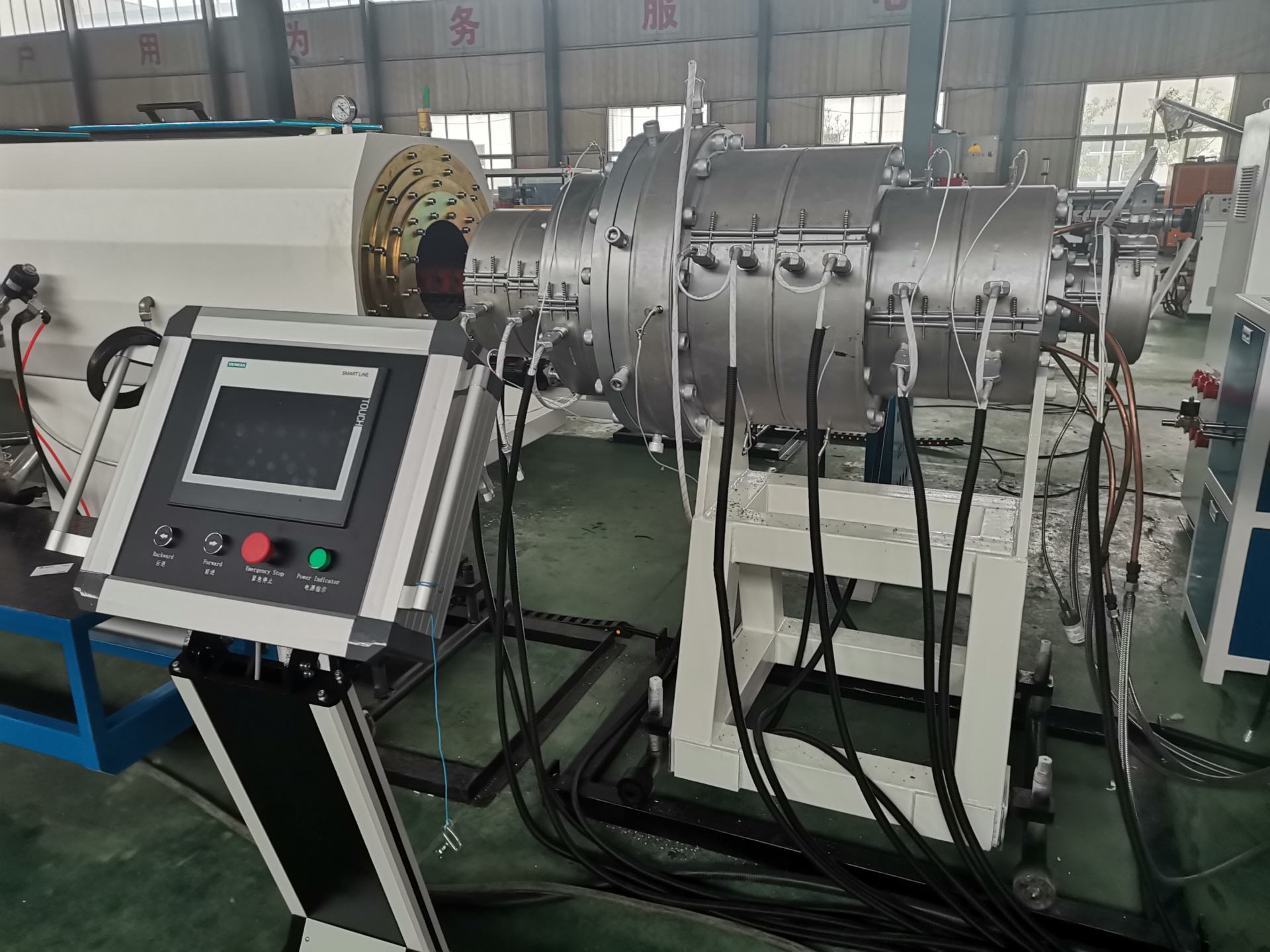

Технологическая основа процесса производства труб ПНД — экструзия (от лат. extrusio – выталкивание), т.е. продавливание расплавленного материала через формирующее изделие отверстие, т.н.фильеру.Производство труб ПНД начинается с загрузки гранулированного сырья в приемный бункер экструдера, откуда оно попадает в оснащенный нагревательными элементами рабочий цилиндр. Перемещаясь от зоны загрузки, сырье последовательно проходит к более горячим секциям цилиндра.Фильера — определяет форму готовой продукции и во-многом ее качество. Существует множество конструкционных решений, обеспечивающих качественную формовку. В общем виде, технология производства полимерных изделий требует, что бы при прохождении расплава, фильера имела фиксированную температуру.

В разных конструкциях фильер применяют плоские или патронные нагревательные элементы. При прохождении внешней матрицы и формообразующего дорна заготовка уже приобретает вид готовой продукции.

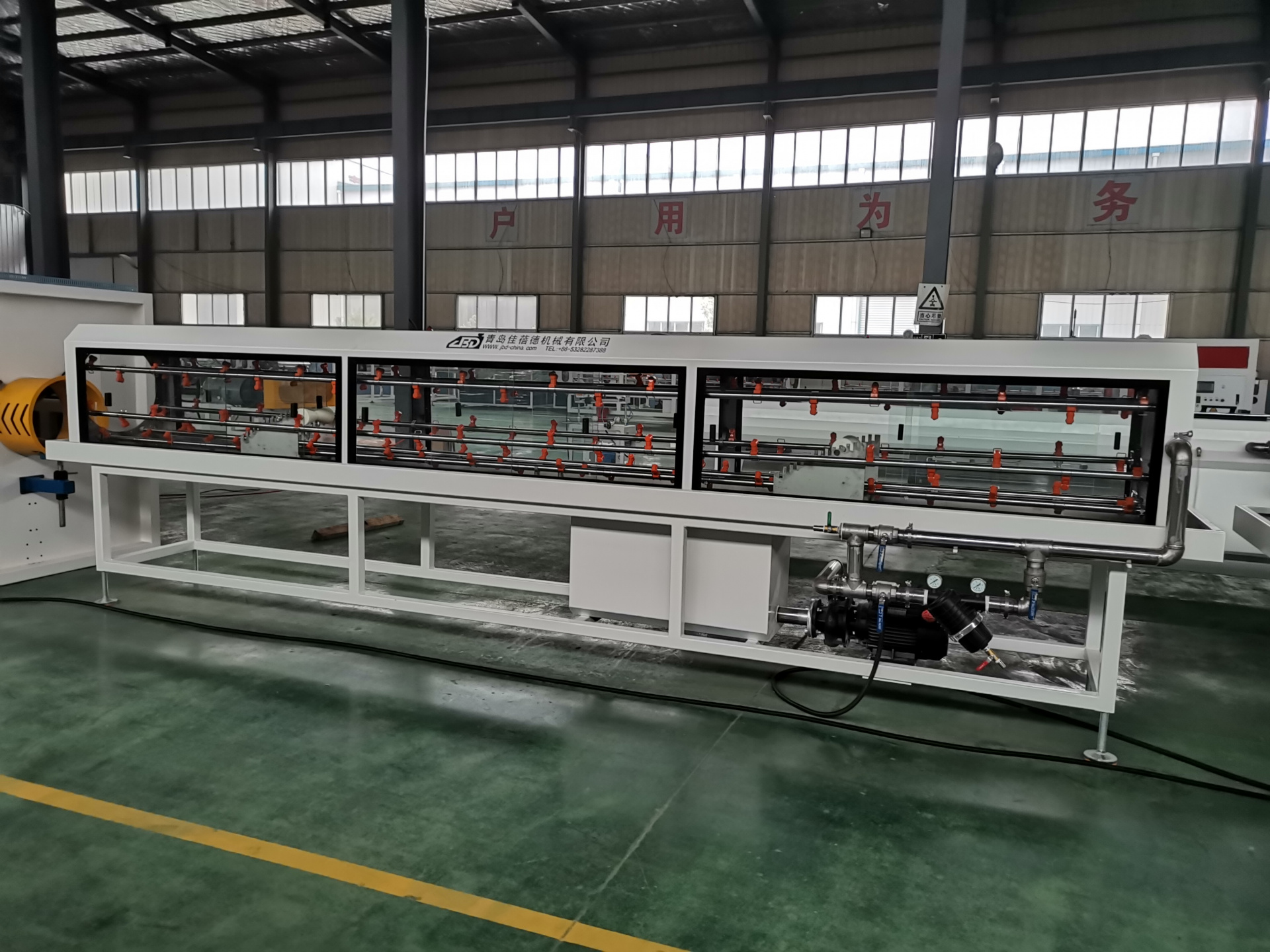

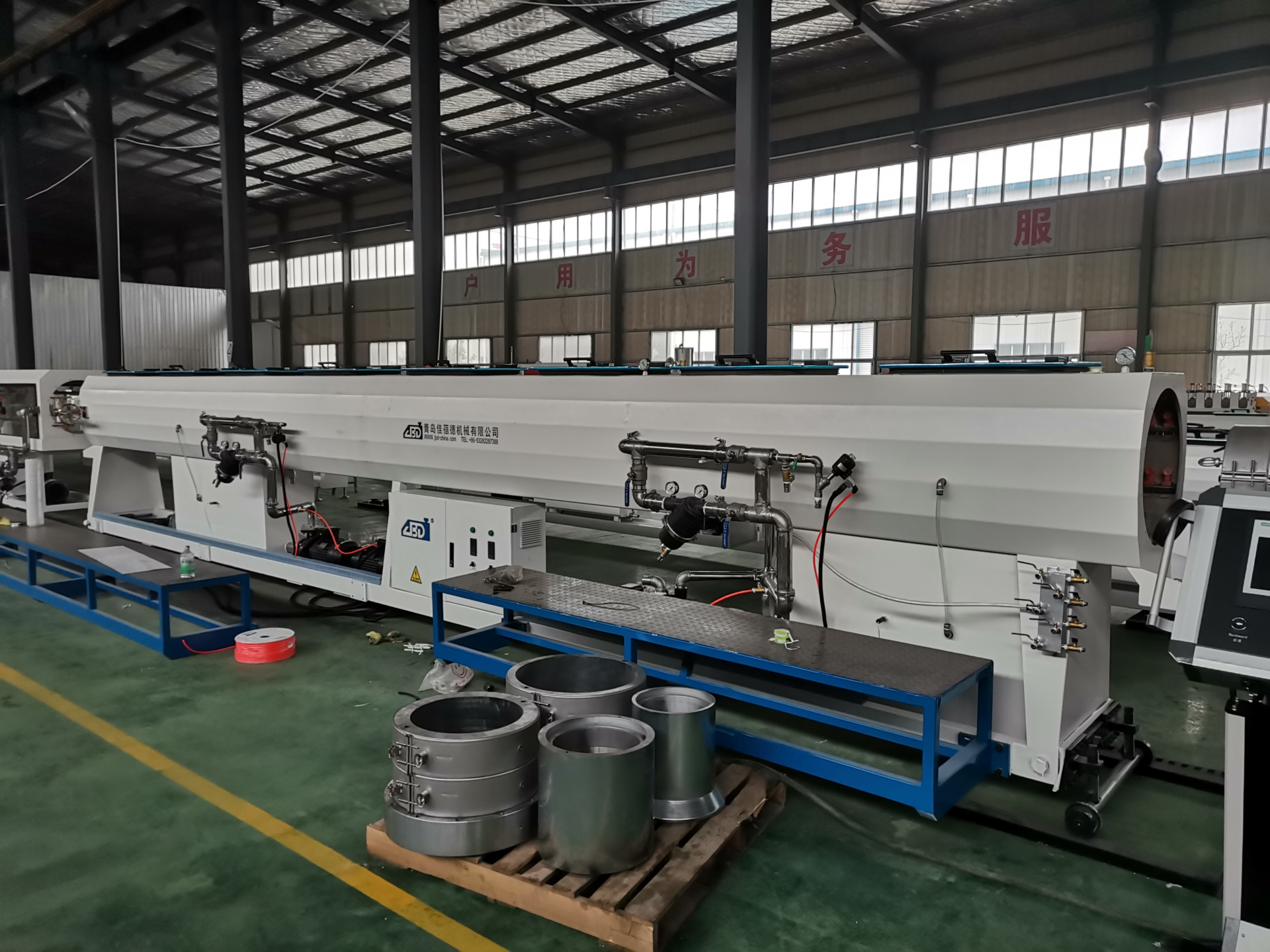

Далее, в процессе калибровки, заготовка попадает в вакуумную ванну, где окончательная формировка трубы происходит в результате давления, прижимающего заготовку к калибровочной форме.

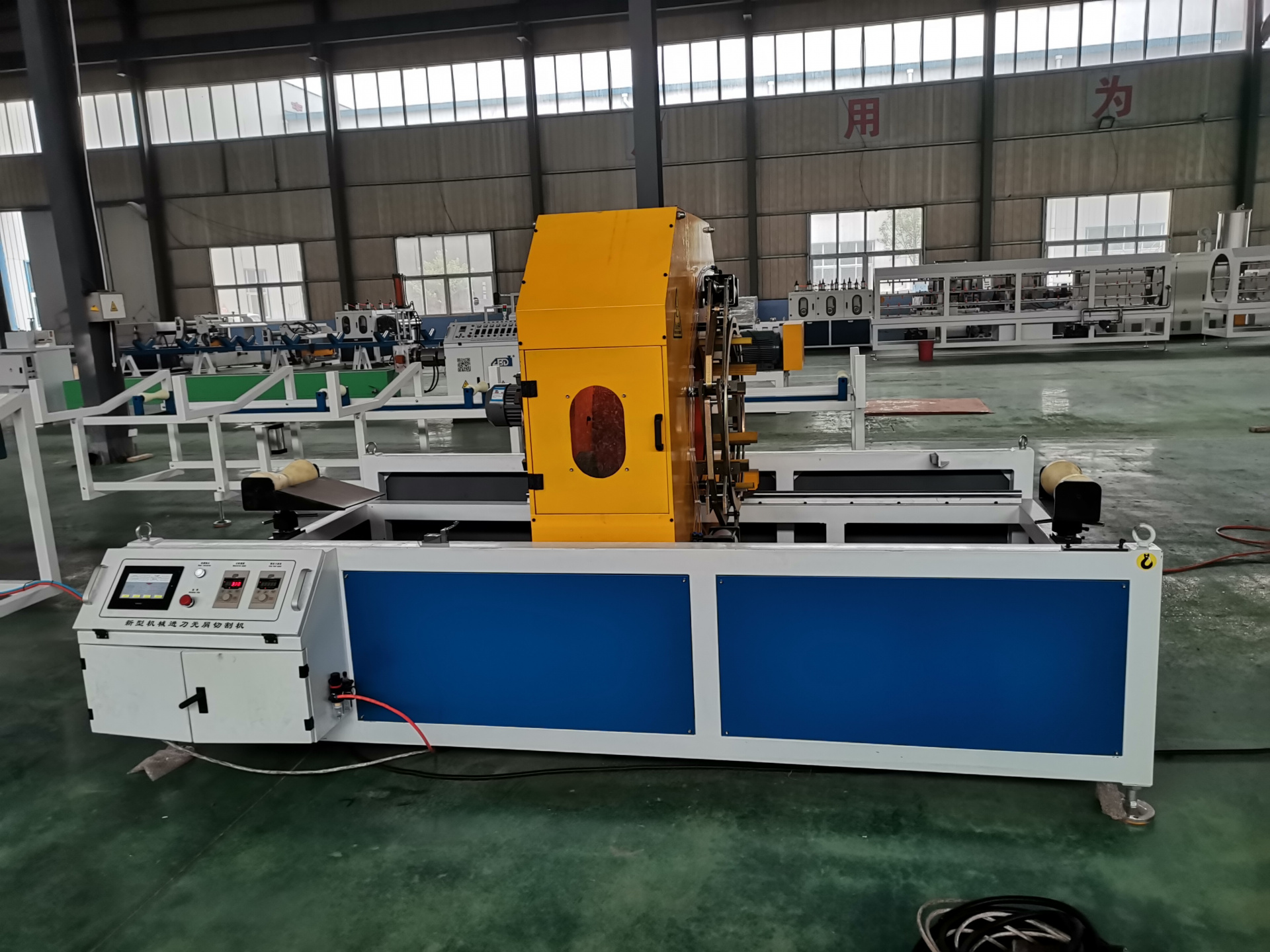

Заключительный этап производства полиэтиленовых труб — стандартная нарезка и укладка труб в бухты. Для этого, в зависимости от диаметра и толщины стенок труб, используются гильотинные резаки или дисковые пилы.
