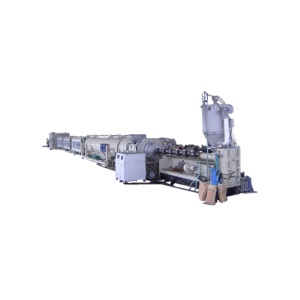

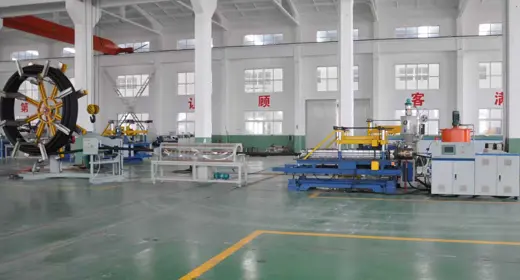

Экструзионная линия для производства одностеновых труб

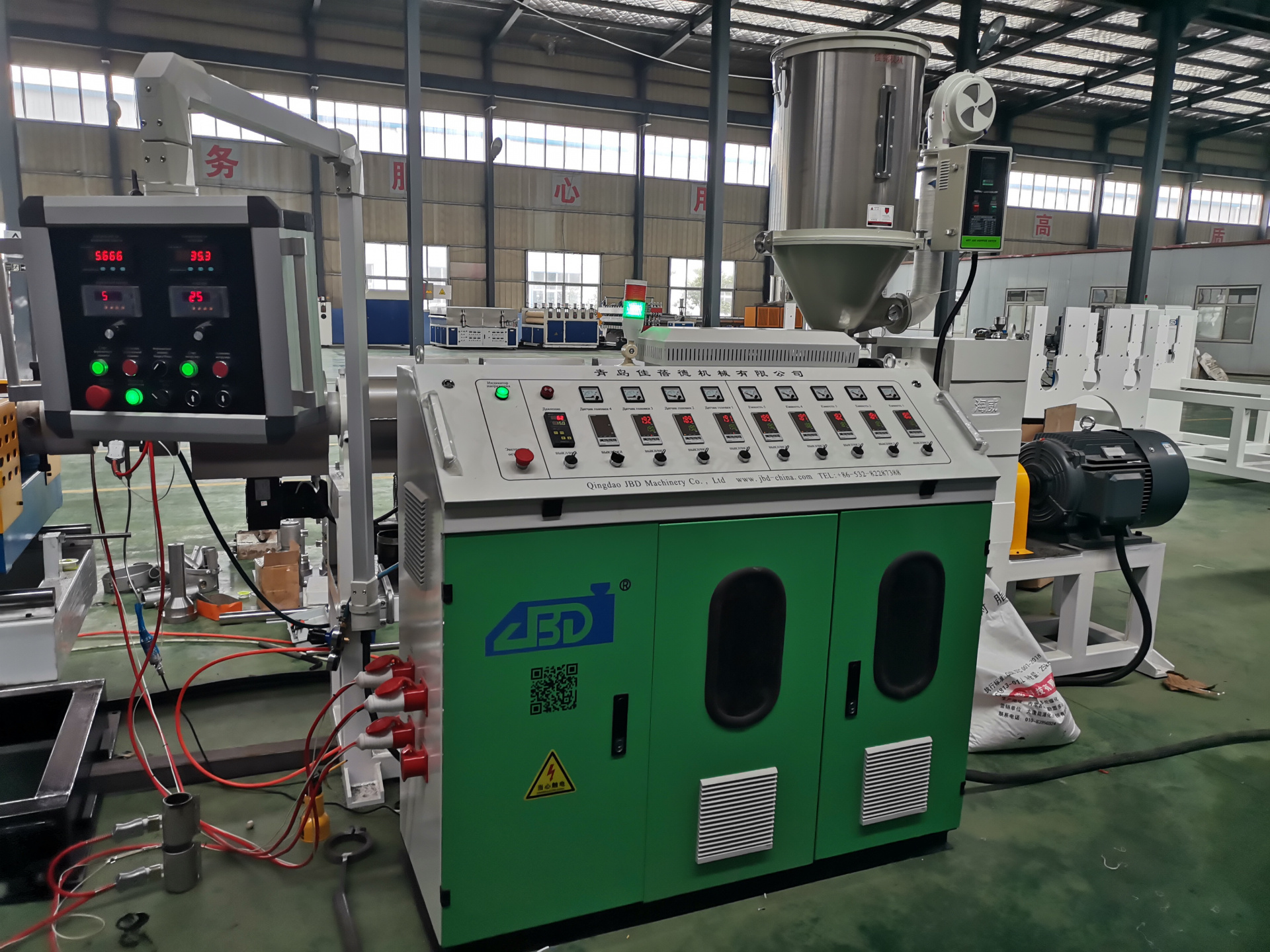

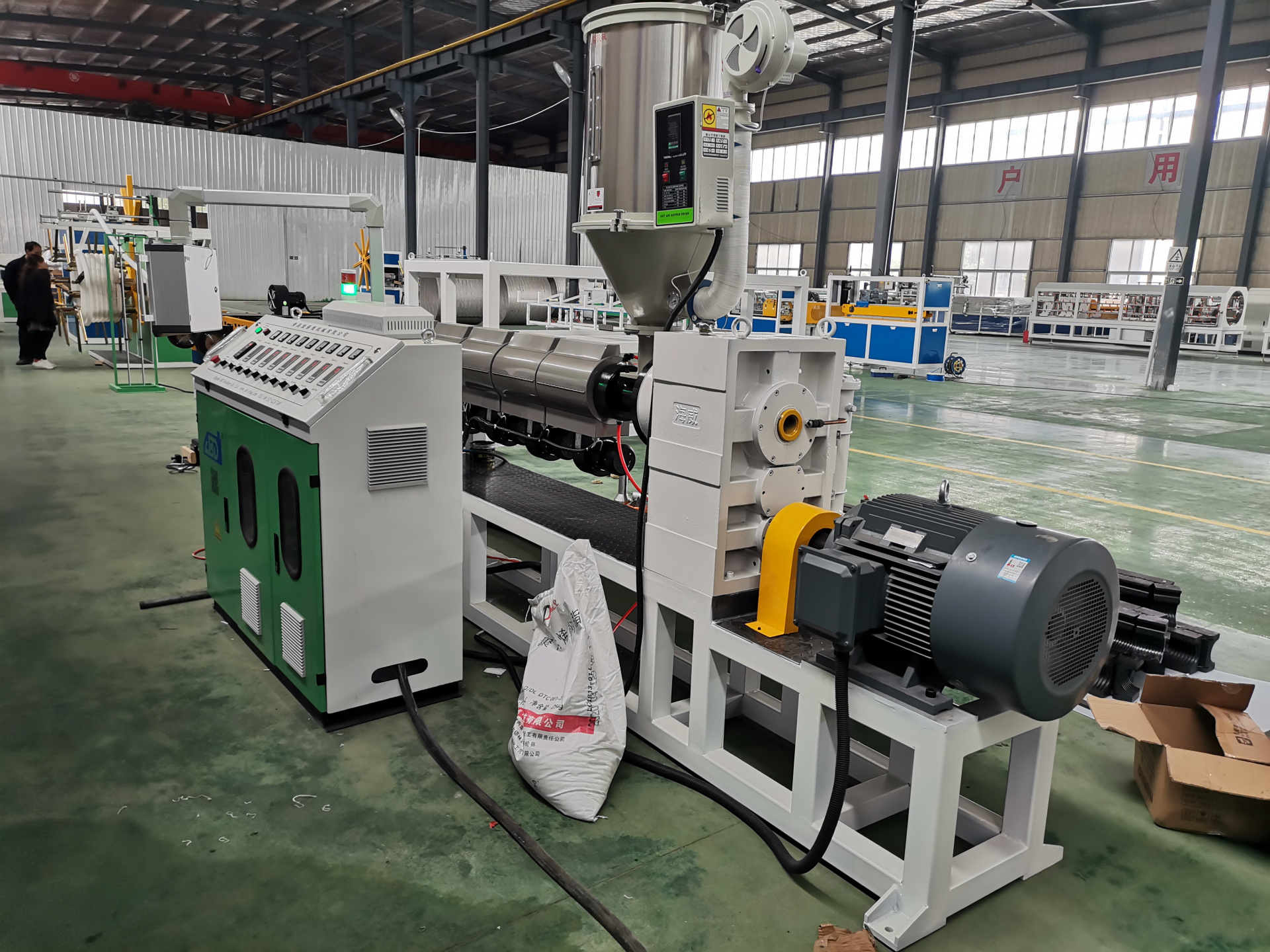

1 – экструдер,

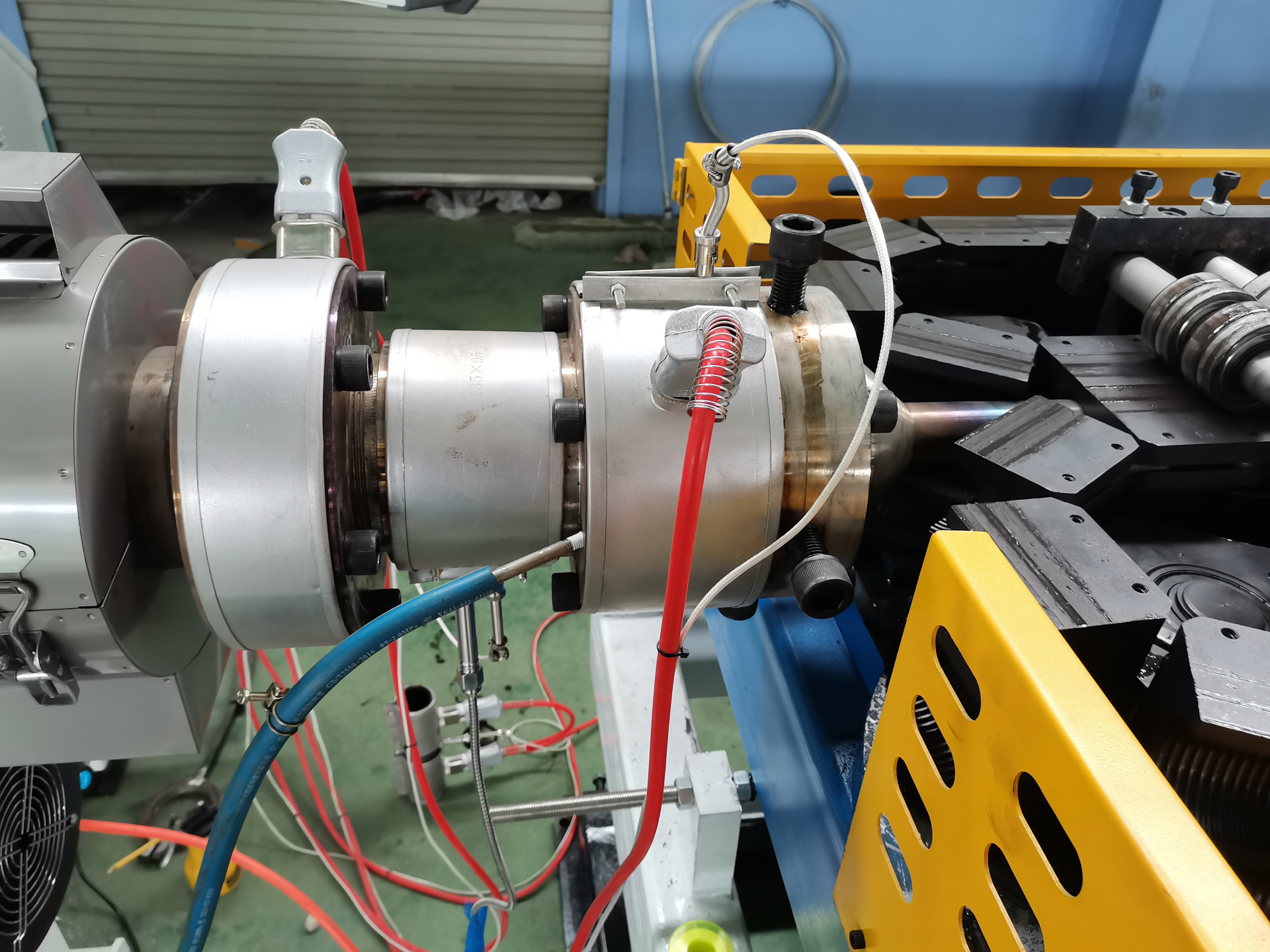

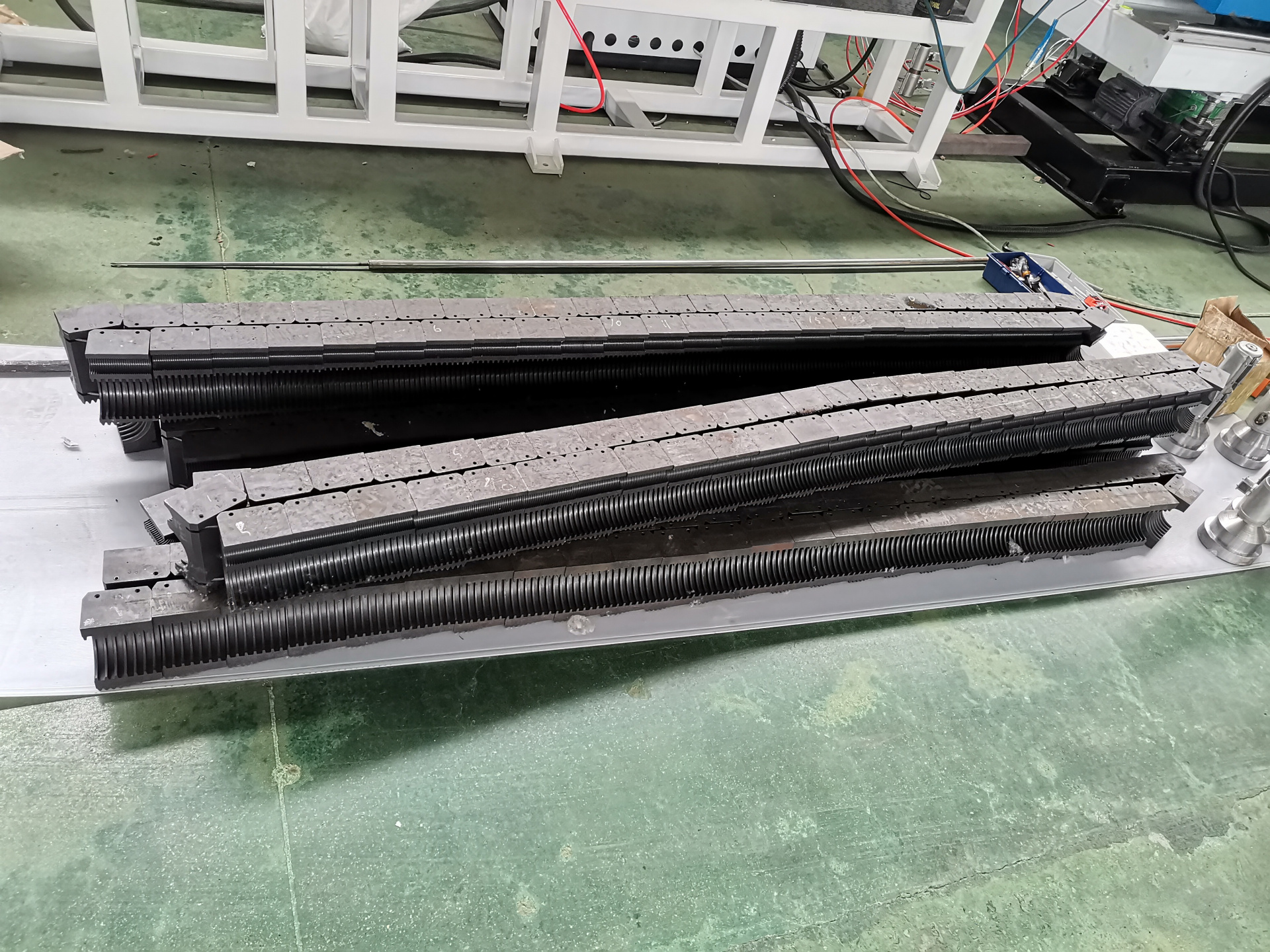

2 – экструзионная головка, (формующая головка; удлиненный мундштук; формующие полуформы (матрицы); корпус гофратора)

3 – калибр,

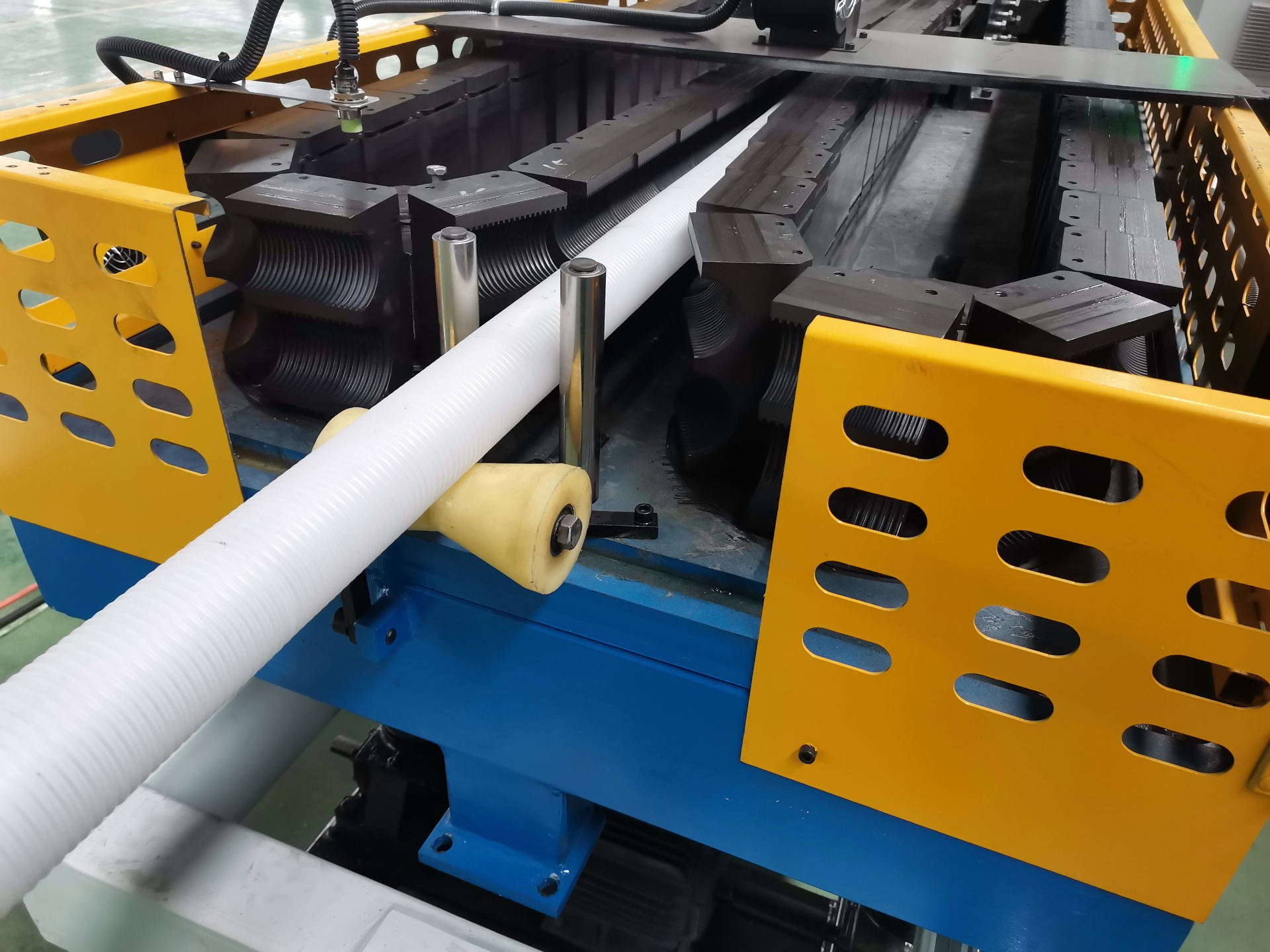

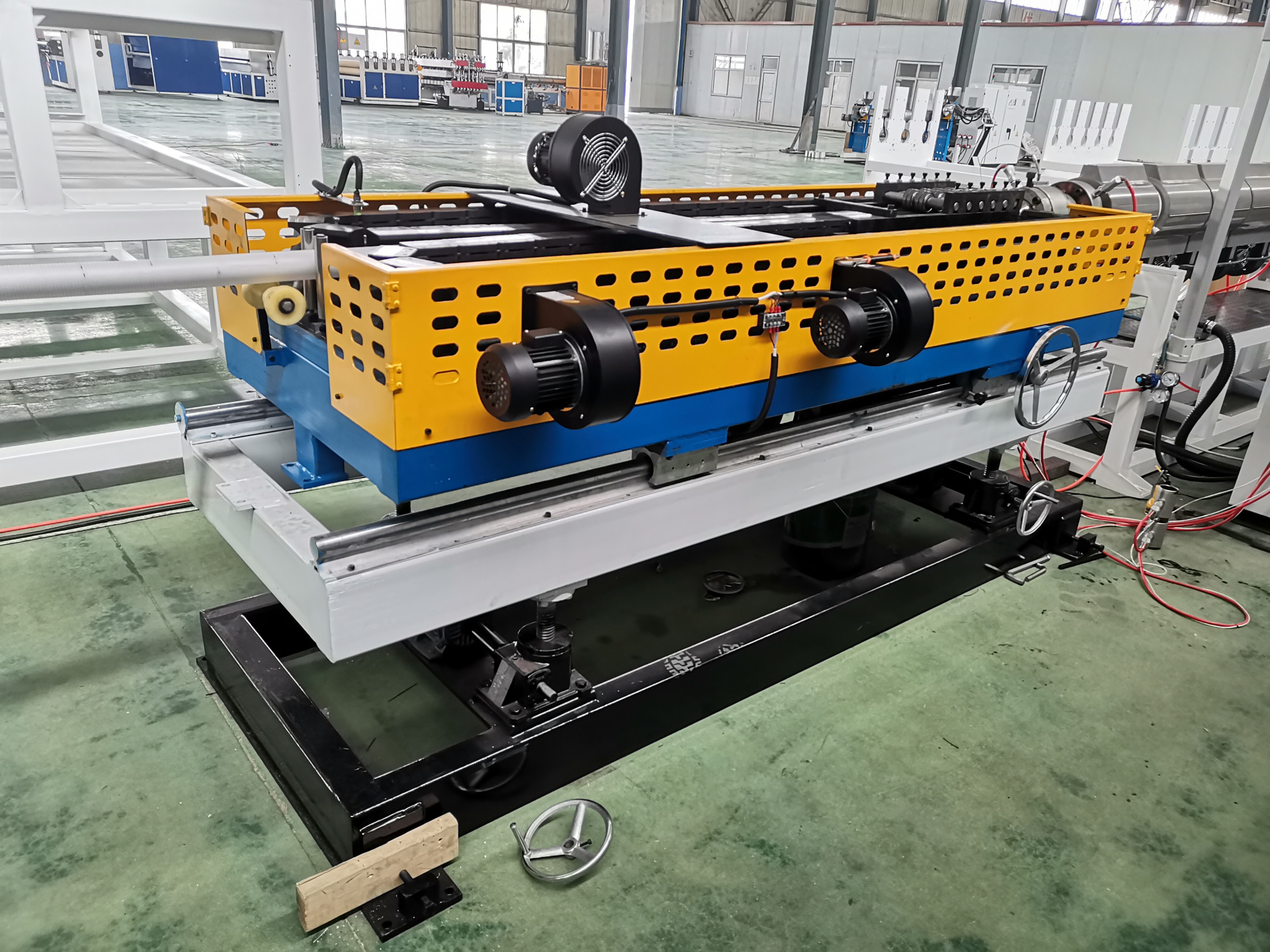

4 – гофратор,

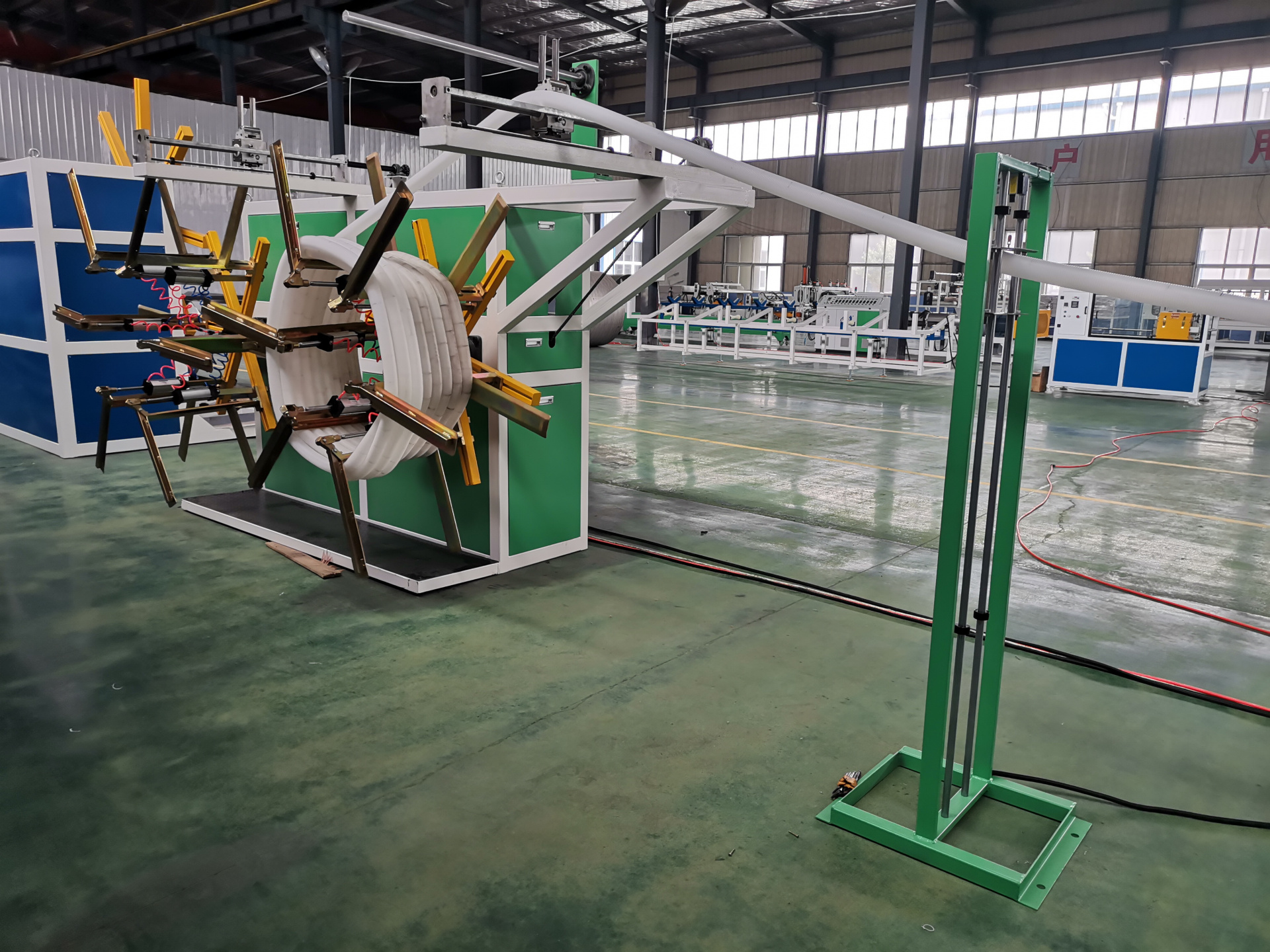

5 – барабан для намотки трубы.

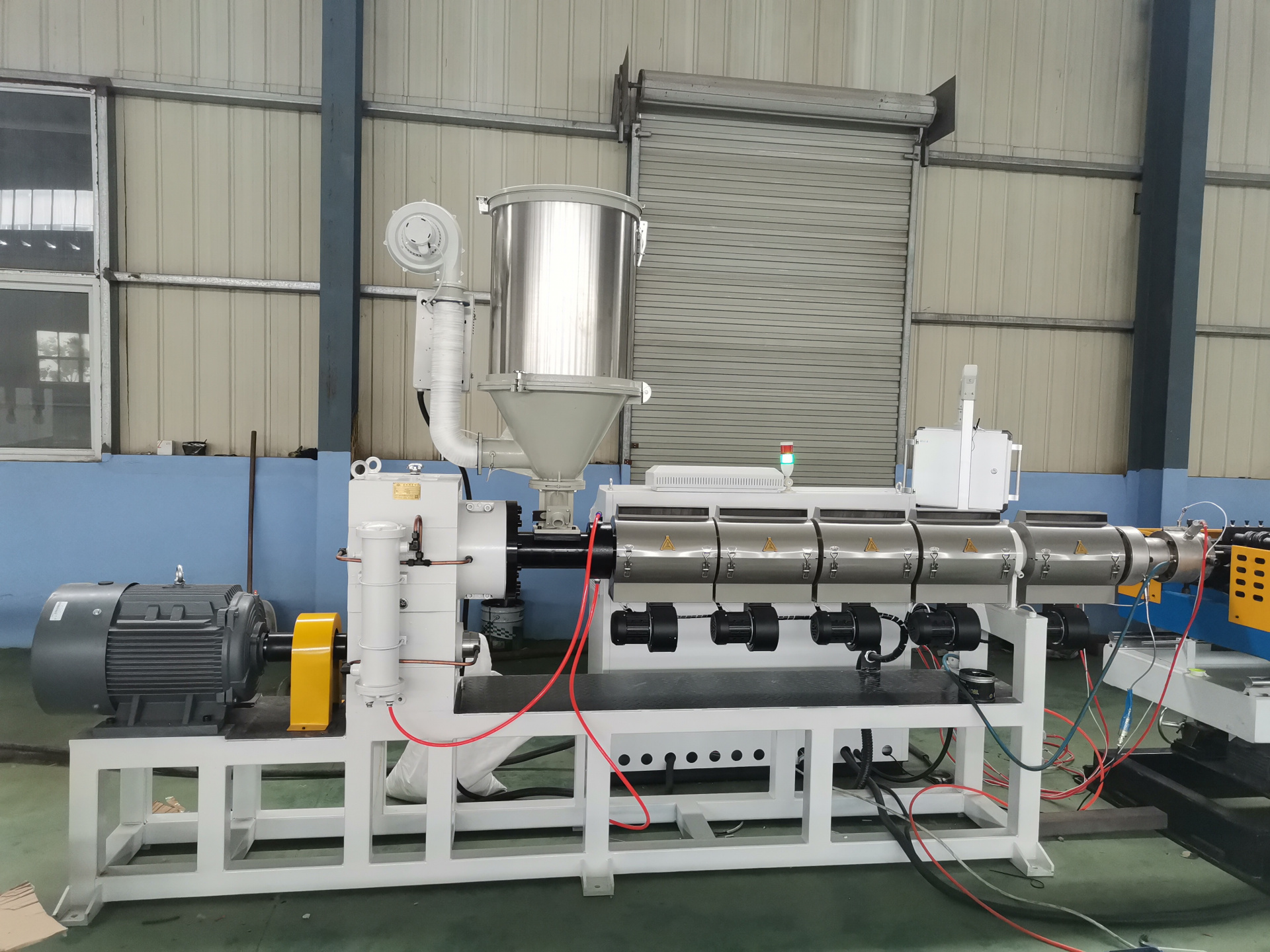

Оборудование для производства гофротрубы состоит из одношнекового экструдера для полиэтилена или двухшнекового для поливинилхлорида, трубной головки, гофромашины, отрезного устройства и одопостового намотчика. При

Основными параметрами технологического процесса изготовления гофрированных труб являются:

1) Температурный режим нагрева по зонам цилиндра и головки экструдера;

2) Производительность экструдера (определяющаяся частотой вращения шнека экструдера);

3) Температура и давление расплава в головке экструдера;

4) Линейная скорость движения полуформ гофратора;

5) Разрежение, создаваемое при формовании;

6) Температура полуформ гофратора.
