Назначение и область применения.
Насос аксиально-поршневой типа НАП 140-20 с правосторонним вращением вала предназначен для нагнетания рабочей жидкости в гидросистемы станков, прессов и других гидрофицированных машин, где требуются регулируемая подача и реверс потока.
В качестве рабочей жидкости применяются минеральные масла кинематической вязкостью от 20 до 250 мм2/с (20 — 250 сСт) и температурой от +10 до +60°C при температуре окружающей среды от +1 до +55°C.
Рабочая жидкость должна быть очищена не грубее 12-го класса чистоты по ГОСТ 17216-71, что обеспечивается применением фильтров с номинальной тонкостью фильтрации не более 10 мкм.
Категория размещения — 4, климатическое исполнение УХЛ.

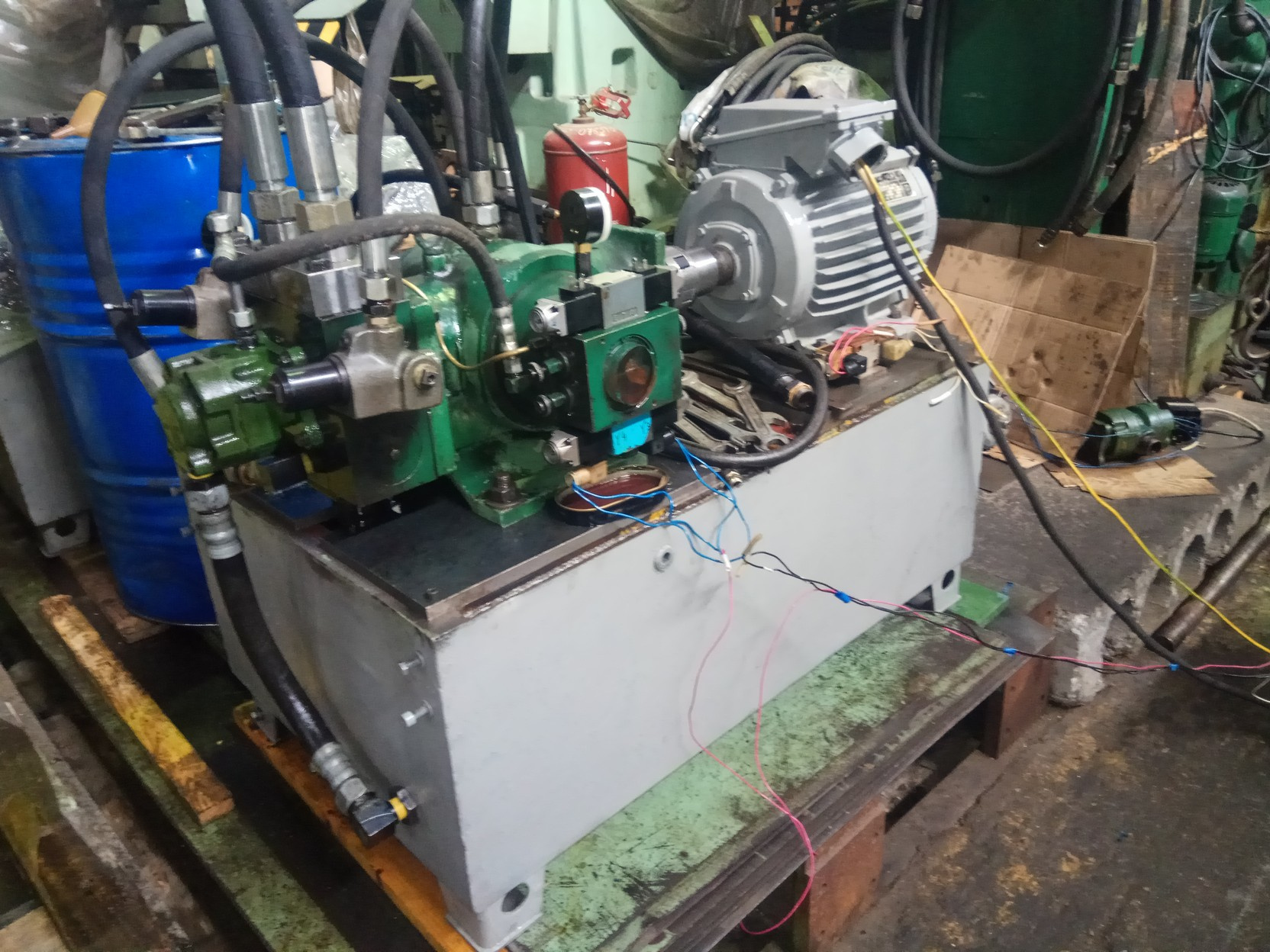

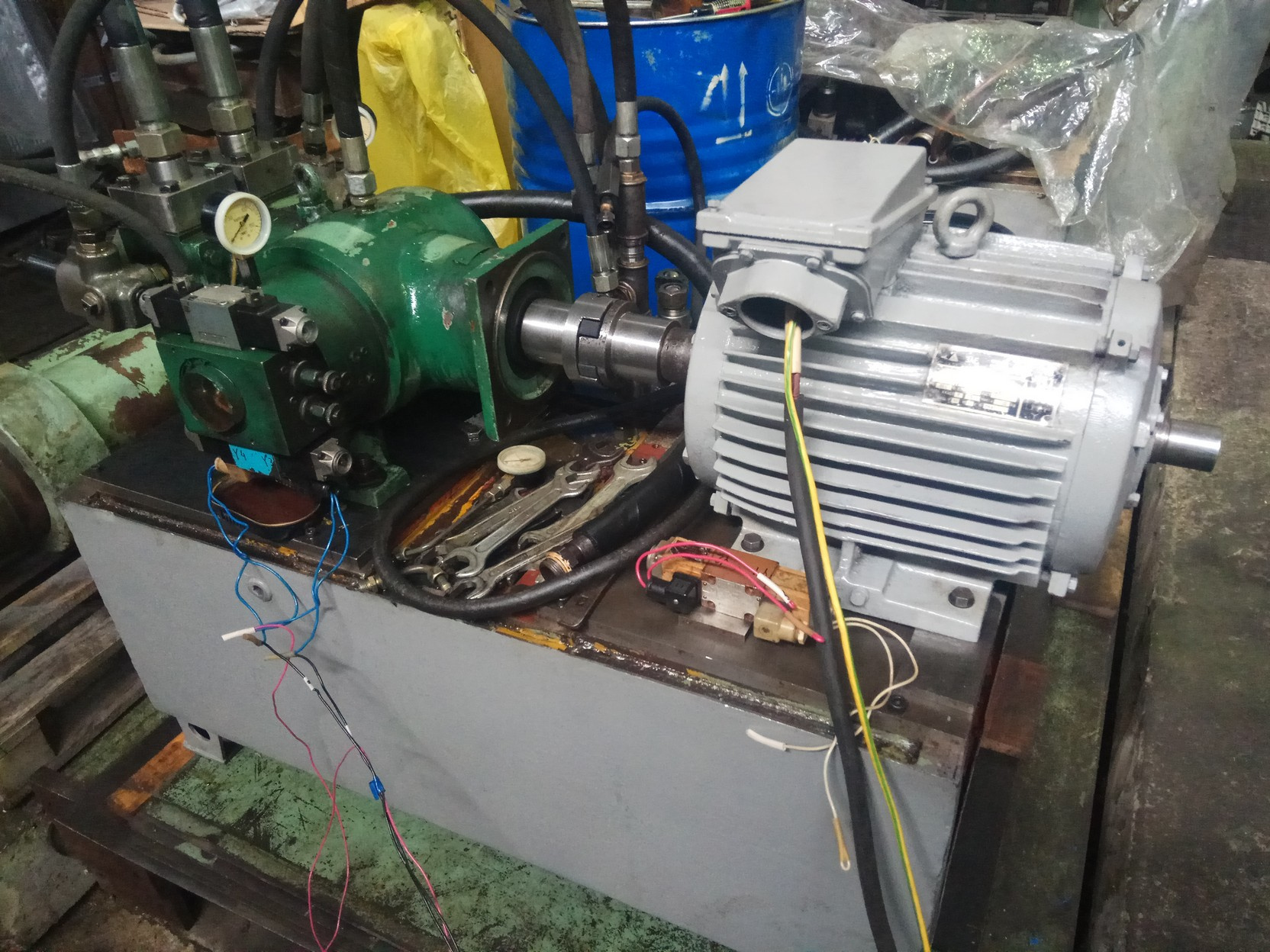

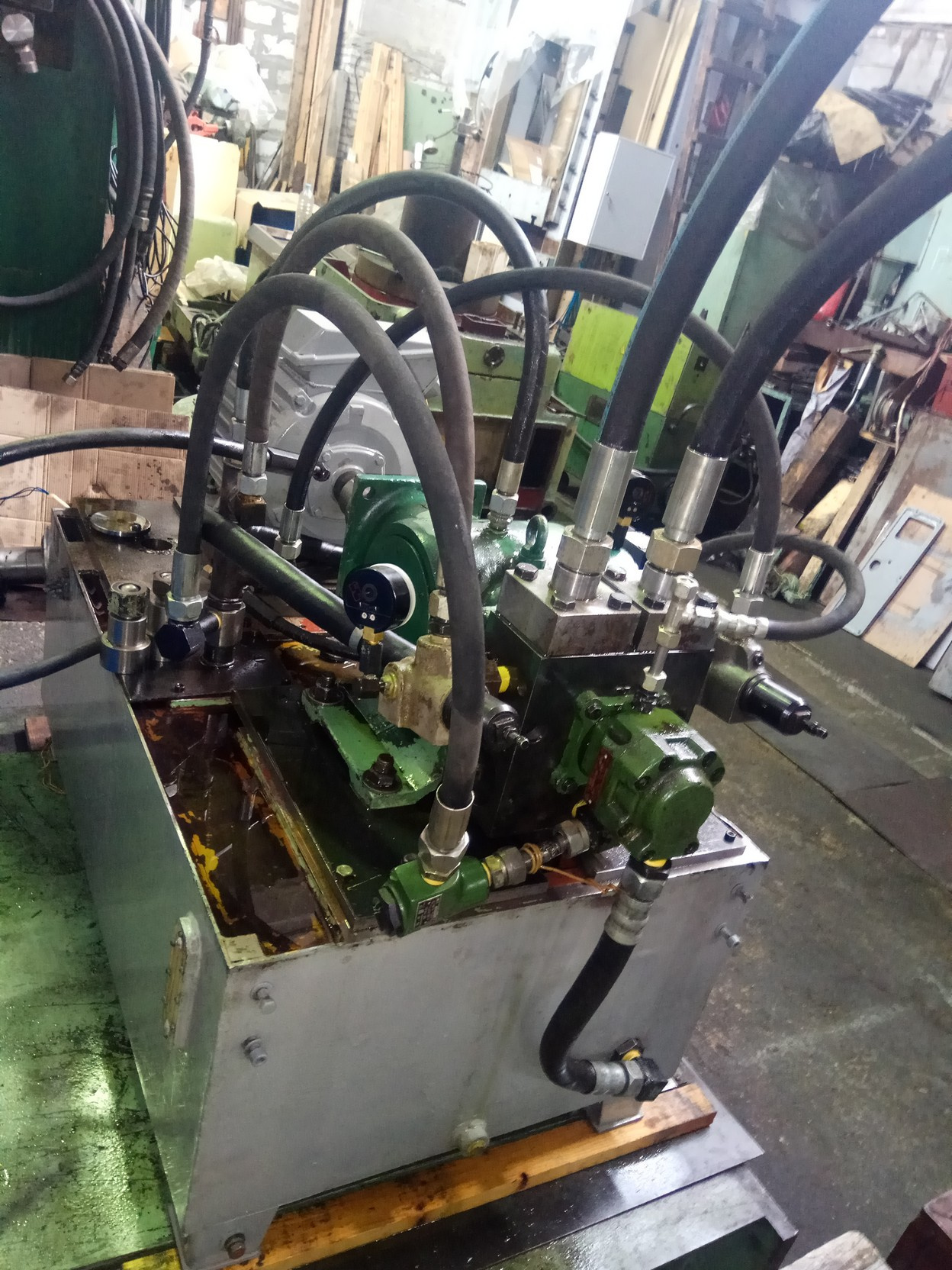

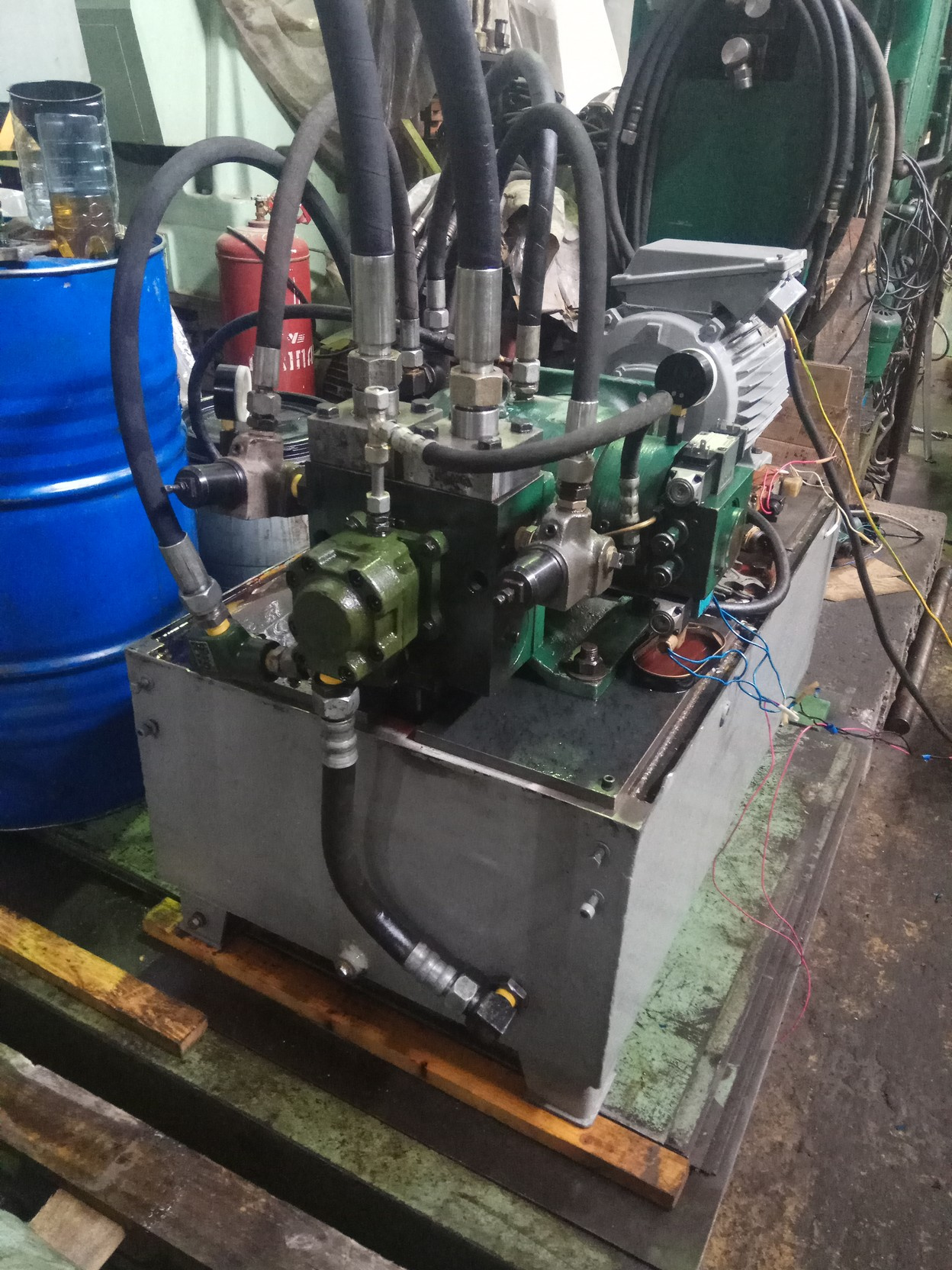

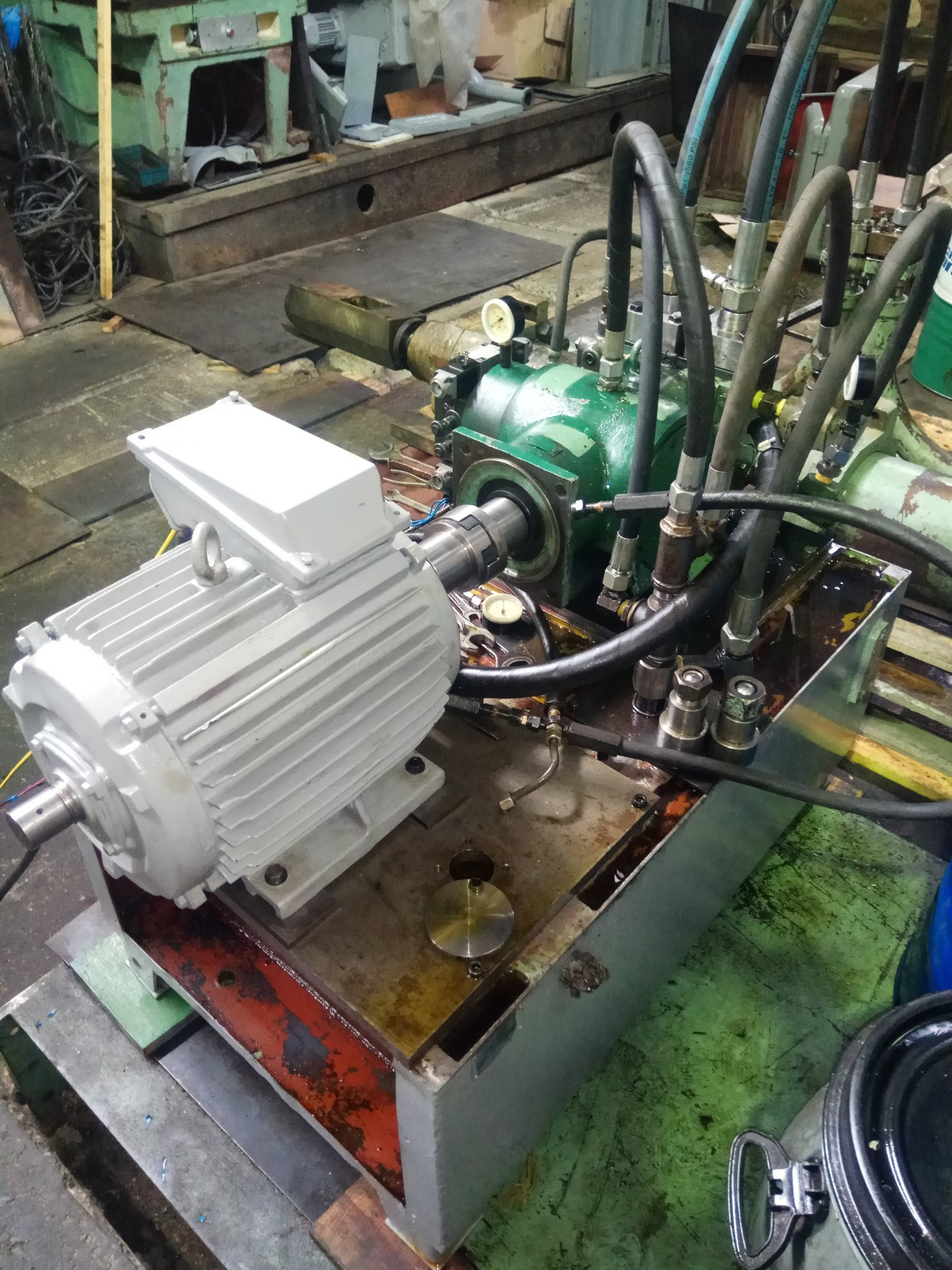

Состояние и комплектация
Состояние: рабочий, в хорошем состоянии.
Комплектация: есть документация.
Давление (на выходе), МПа (кгс/см2): |
|
| номинальное | 20 (200) |
| максимальное | 25 (250) |
| Давление (на входе), МПа (кгс/см2): |
|
| максимальное | 5,0 (50) |
| минимальное (абсолютное) | 0,085 (0,85) |
| Частота вращения, с-1 (об/мин): |
|
| номинальная | 25 (1500) |
| максимальная | 25 (1500) |
| минимальная | 16 (960) |
| Рабочий объём, см3: |
|
| номинальный | 140 |
| минимальный | 14,0 |
| Номинальная подача, дм3/с (л/мин) | 3,3 (200) |
| Минимальная подача насоса при номинальном давлении на выходе, дм3/с (л/мин), не более | 0,33 (20) |
| Номинальная мощность (на входе), кВт | 74,32+2,06 |
| Полный 90% ресурс, ч (циклов), не менее (критерием предельного состояния является снижение коэффициента подачи не более чем на 20%) | 7700 (1,2*106) |
| 90% наработка до отказа, ч, не менее | 3500 |
| Коэффициент полезного действия, не менее | 0,87 |
| Коэффициент подачи, не менее | 0,95 |
| Подача пластинчатого насоса управления, дм3/с (л/мин) | 0,24 (14,6) |
| Давление механизма управления, МПа (кгс/см2) | 5,0±0,5 (50±5) |
| Параметры реверсирования – время реверса потока рабочей жидкости, с, не более | 0,3 |
| Высота самовсасывания, м, не более | 0,5 |
| Максимальное давление дренажа, МПа (кгс/см2) | 0,05 (0,5) |
| Диапазон регулирования подачи (отношение максимальной подачи к номинальной) | 1 : 10 |
| Масса (без рабочей жидкости), кг, не более | 159 |
| Удельная масса, кг/кВт | 2,43 |
