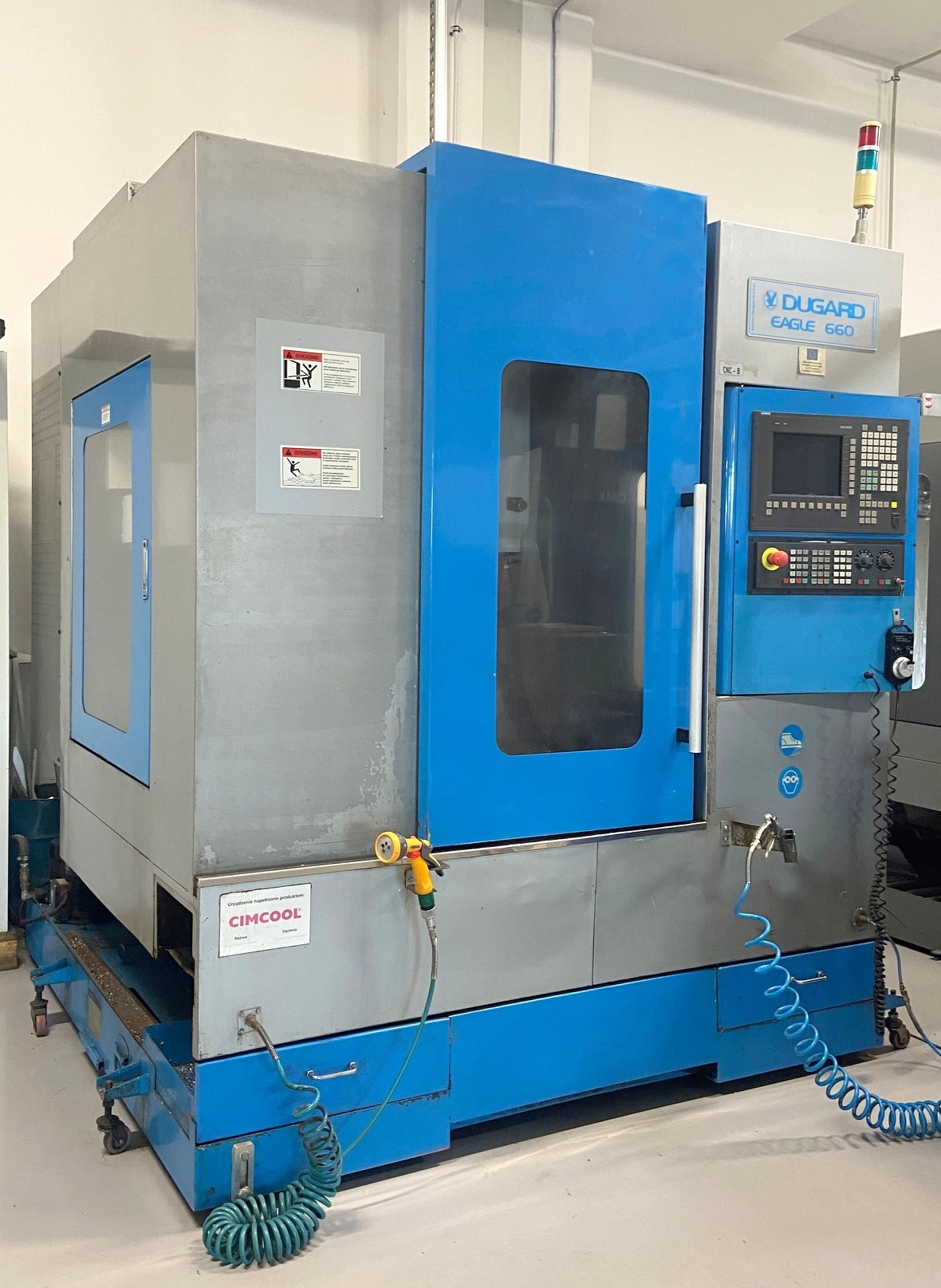

Обрабатывающий центр DUGARD EAGLE 660 был построен в 2005 году английской компанией C Dugard Ltd.
Технические параметры:

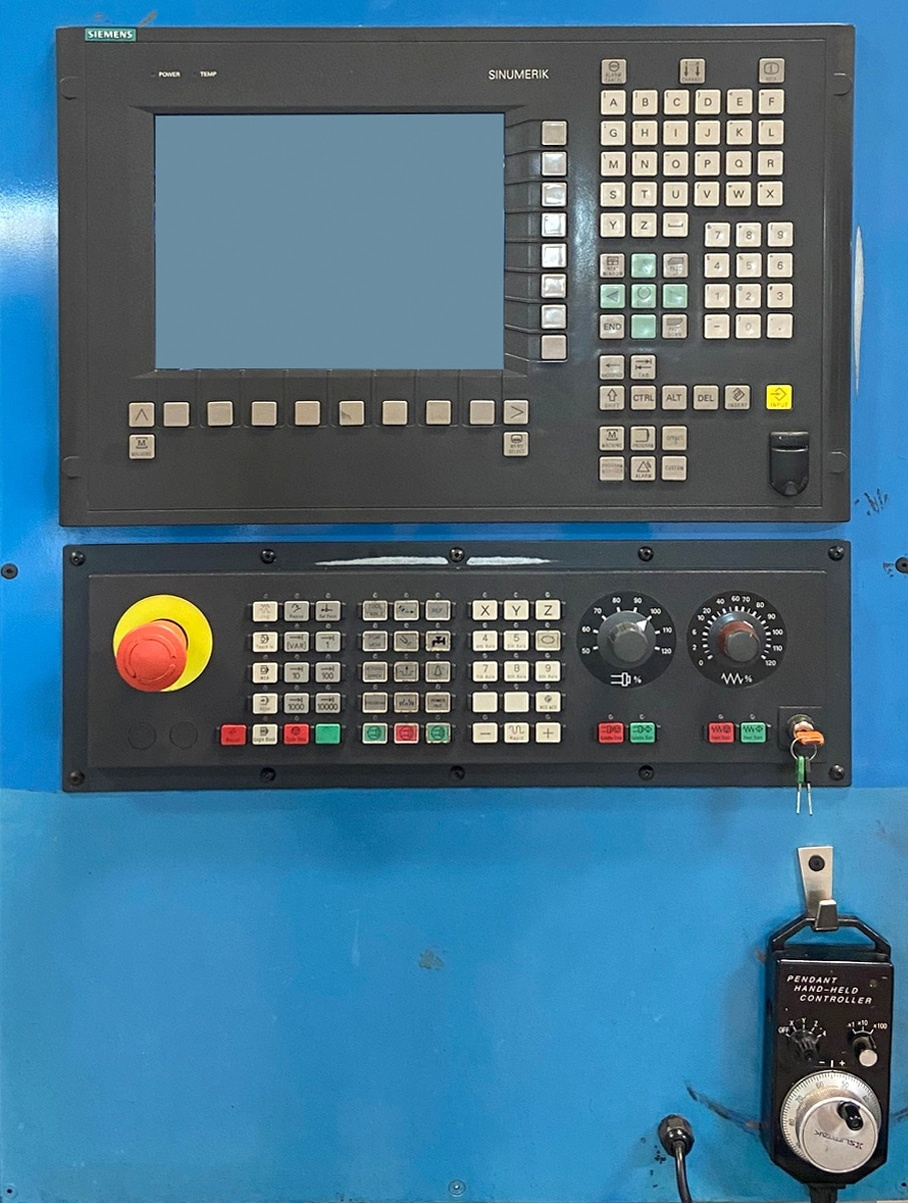

— контроллер ЧПУ: SIEMENS SINUMERIK 810D ShopMill
— датчик заготовки
— измерительный щуп
Вертикальный шпиндель
– конус шпинделя: ISO 40
– постоянная мощность шпинделя: 11 кВт
– мгновенная мощность шпинделя (30 мин.): 15 кВт
– диапазон скорости вращения шпинделя: 80 ~ 8000 об / мин.

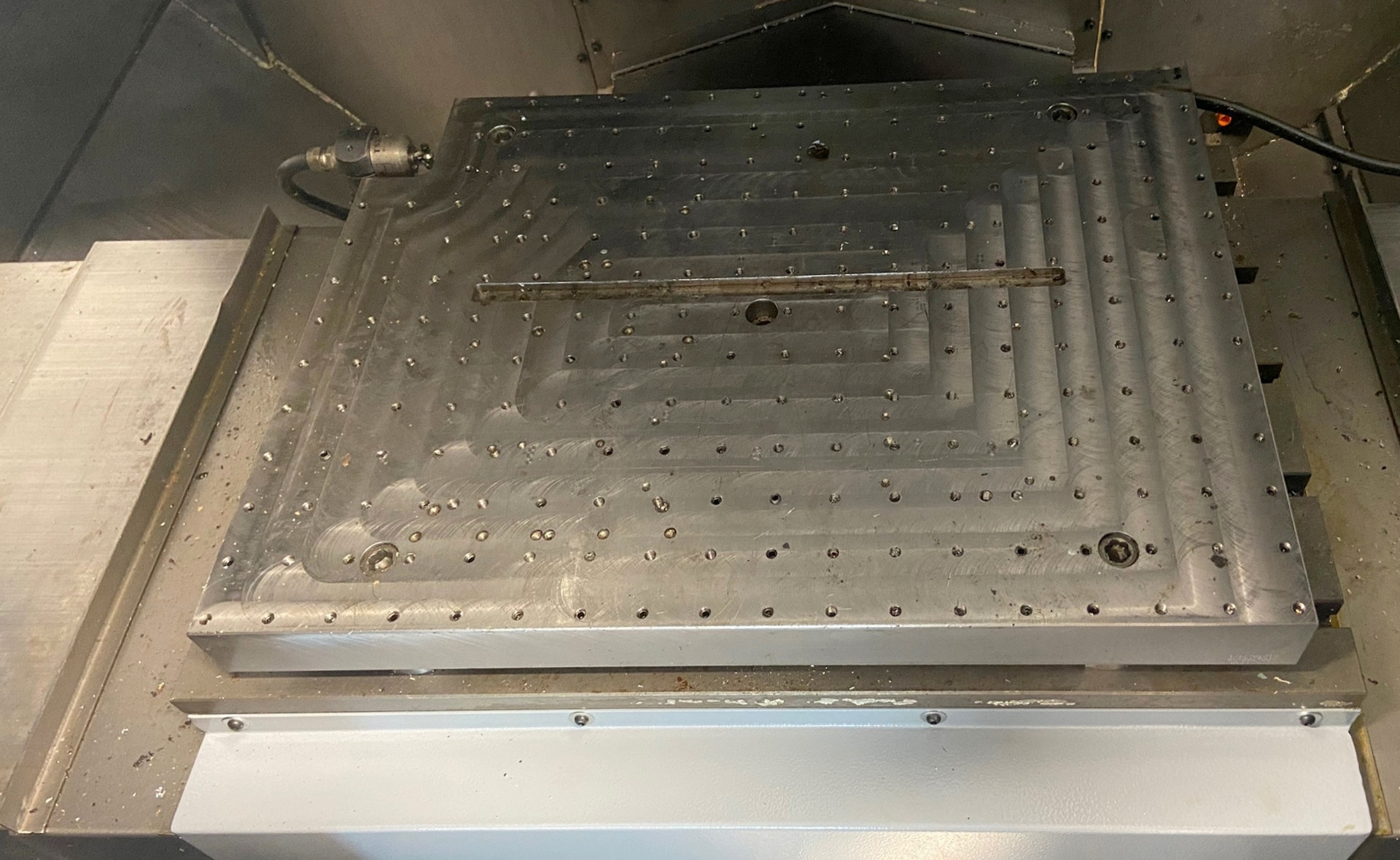

Рабочий стол
– размеры стола: 810 х 510 мм
– максимальная нагрузка на стол: 500 кг
– Т-образный паз, количество: 5 мм
– Т-образный паз, размер: 18 мм
– Т-образный паз, шаг: 100 мм
Поле обработки
– Ход по оси X: 660 мм
– Ход по оси Y: 530 мм
– Ход по оси Z: 510 мм
– расстояние кончика шпинделя до поверхности стола: 150 ~ 660 мм
– расстояние оси шпинделя до корпуса: 585 мм
Скорость подачи
– рабочая скорость подачи X, Y, Z: 1 ~ 10000 мм / мин.
– скорость ускоренной подачи по оси X: 30 м / мин.
– скорость ускоренной подачи по оси Y: 30 м / мин.
– скорость ускоренной подачи по оси Z: 24 м / мин.
– Направляющие осей X, Y, Z: роликовые блоки
Точность станка
– повторяемость (согласно JIS B6338): 0,003 мм
– точность позиционирования (согласно JIS B6338): 0,004 / 300 мм

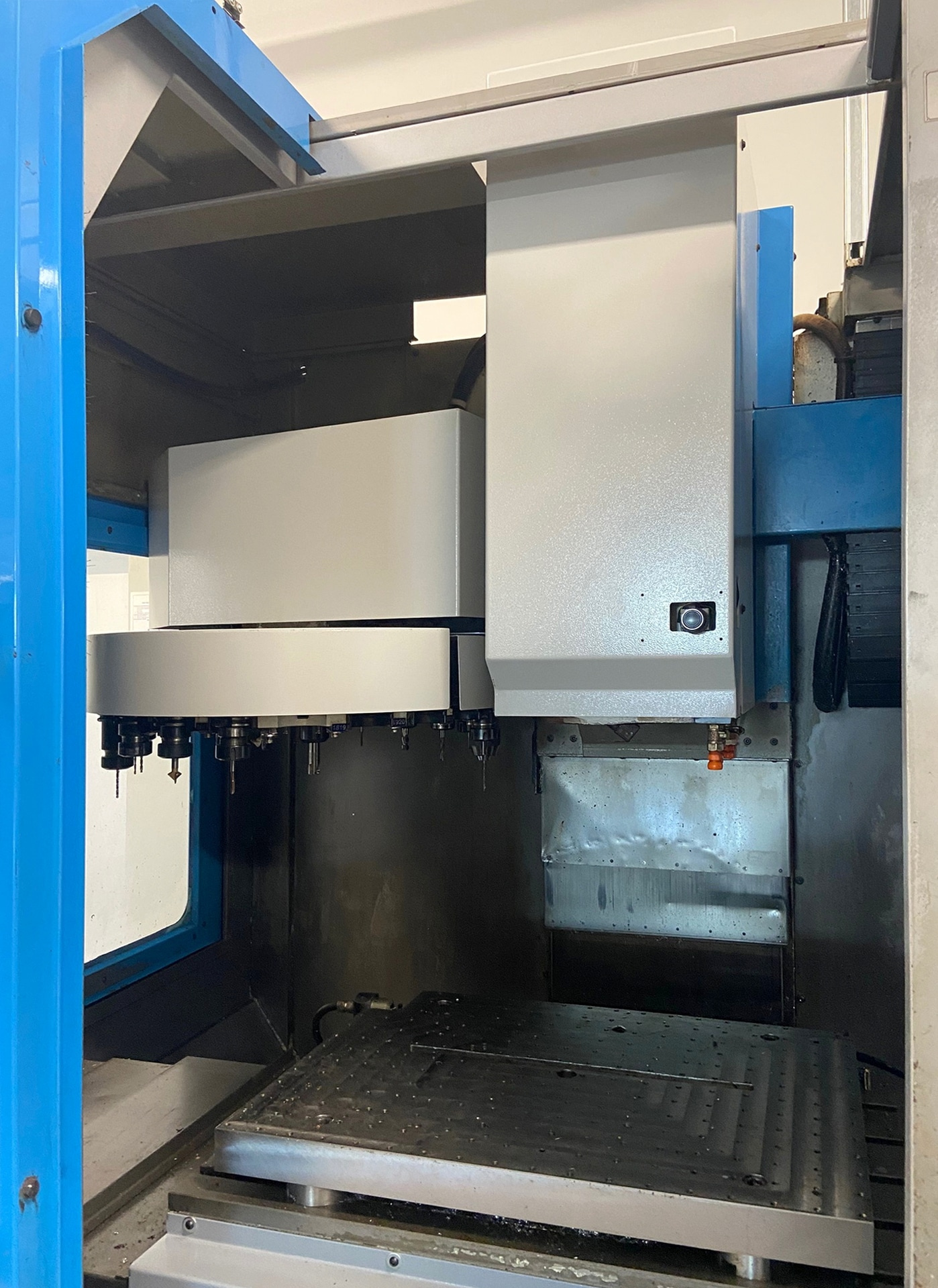

Магазин инструментов
– количество инструментов в магазине: 24
– резцедержатель: BT40
– максимальный диаметр инструмента: 76 мм
– максимальная длина инструмента: 250 мм
– максимальный вес инструмента: 7 кг
– время смены инструмента (T-T, C-C): 3,0-4,5 с
– тип магазина: с промежуточным захватом
Другие параметры
– Потребляемая мощность: 15 кВА
– потребность в сжатом воздухе: 5 бар, 200 л / мин.
– необходимая площадь для станка (длина x ширина x высота): 2 x 2,06 x 2,58 м
– Вес станка: 5000 кг
