Специальный станок гидроабразивной резки технология 5-ти осевой гидроабразивной резки для 3-х мерной обработки сложных поверхностей (HD-5X).

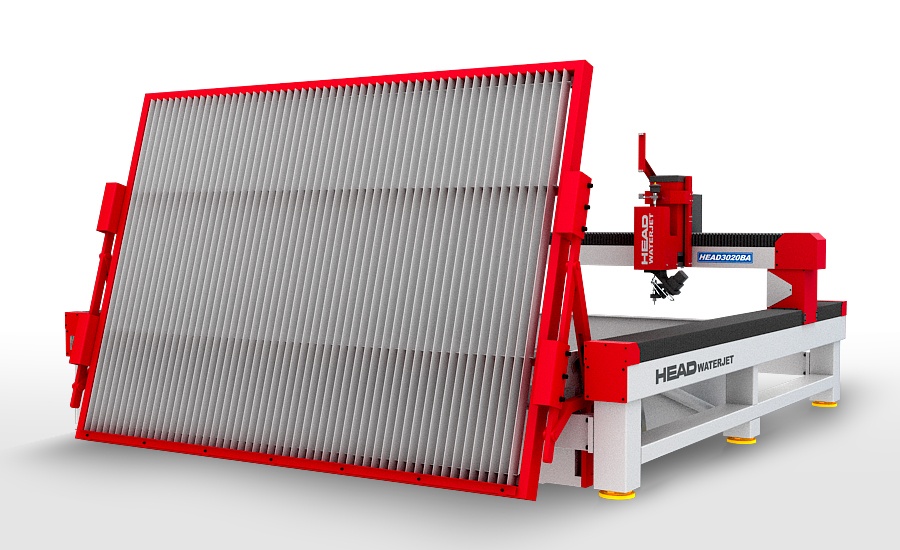

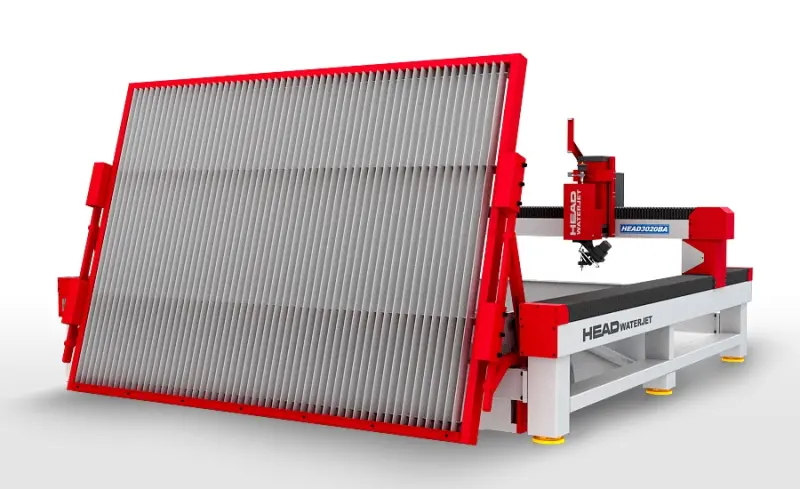

5-ти осный станок гидроабразивной резки с функцией ЧПУ предназначен для раскоя любых видов натурального камня, керамики, листового металла, стекла и т.д. Максимальная толщина материала 150мм, максимальный угол реза на изделии 45 градусов, также преимуществами данного станка является большая рабочая область(3000*2000мм) и лазерный сканер для точности раза. Благодаря 5-ти осной функции , мы можем компесировать конусность реза на изделии.
Основные технические характеристики HEAD3020BA-5AC-F/HEAD42037Z
| Наличие | |
| Конструкция | Станок портального типа |
| Станина | Квадратная труба и заполнить бетоном |
| Стол-резервуар | сталь 5mm |
| Защита | гофра |
| Система приводов | шарико-винтовые пары |
| Система ЧПУ | NC Studio |
| Насос высокого давления | 420МПа |
| 3-х мерная резка | Система IGEMS
|
| Реализуемые процессы | Резка чистой водой, гидроабразивная резка, сверхтонкая гидроабразивная резка |
Станки серии 5Х предназначены для обработки пространственных деталей сложной конфигурации. Станки такого класса находят широкое применение в авиационной промышленности, тяжелом энергетическом машиностроения и космической отрасли.
Станки серии 5Х воплощают в себе последние достижения станкостроения в области 5-ти осевой обработки. Станок имеет повышенную динамическую жесткость для обеспечения высокой точности обработки и повторяемости исполнения размеров в течение длительного срока службы. Каждый станок изготавливается в соответствии с технологическими задачами заказчика.
Станки серии 5Х оснащаются специальным программным обеспечением для быстрого и удобного создания управляющих программ для 5-ти осевой гидроабразивной резки.
СТАНКИ КОМПЛЕКТУЮТСЯ
- рабочий стол 3000*2000мм

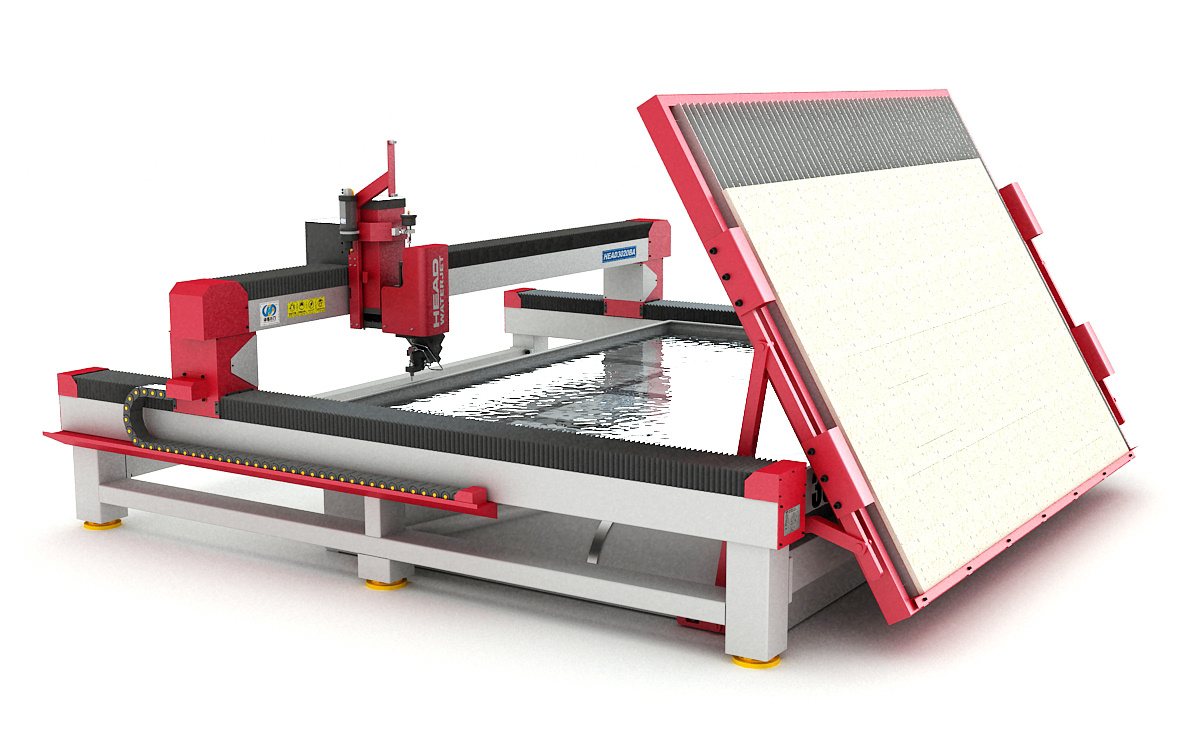

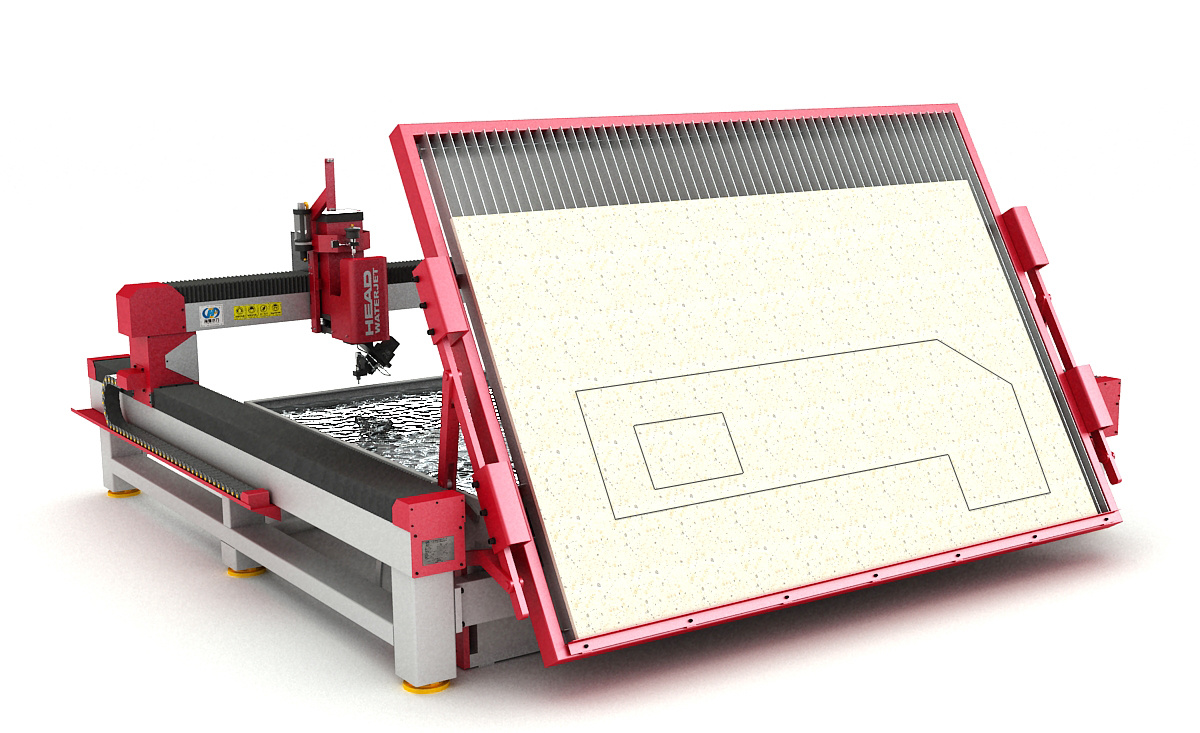

- система выгрузки слэбов
- Бункером для абразива 200кг
- ЧПУ система
- устройство смягчнеия воды

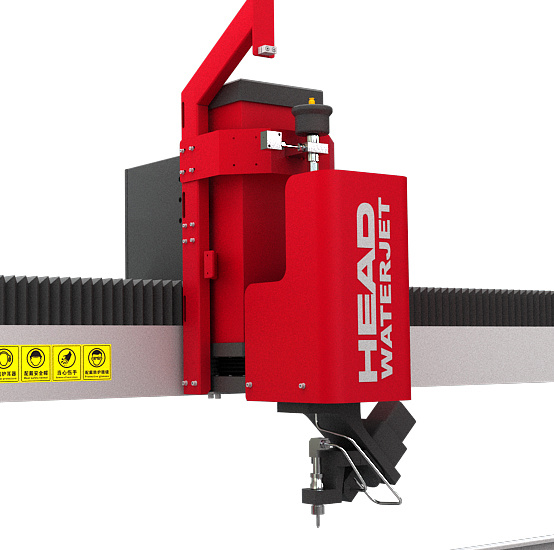

- высокоточная 5-ти осевая головка до 45 градусов
- лазерный сенсор высоты головки
