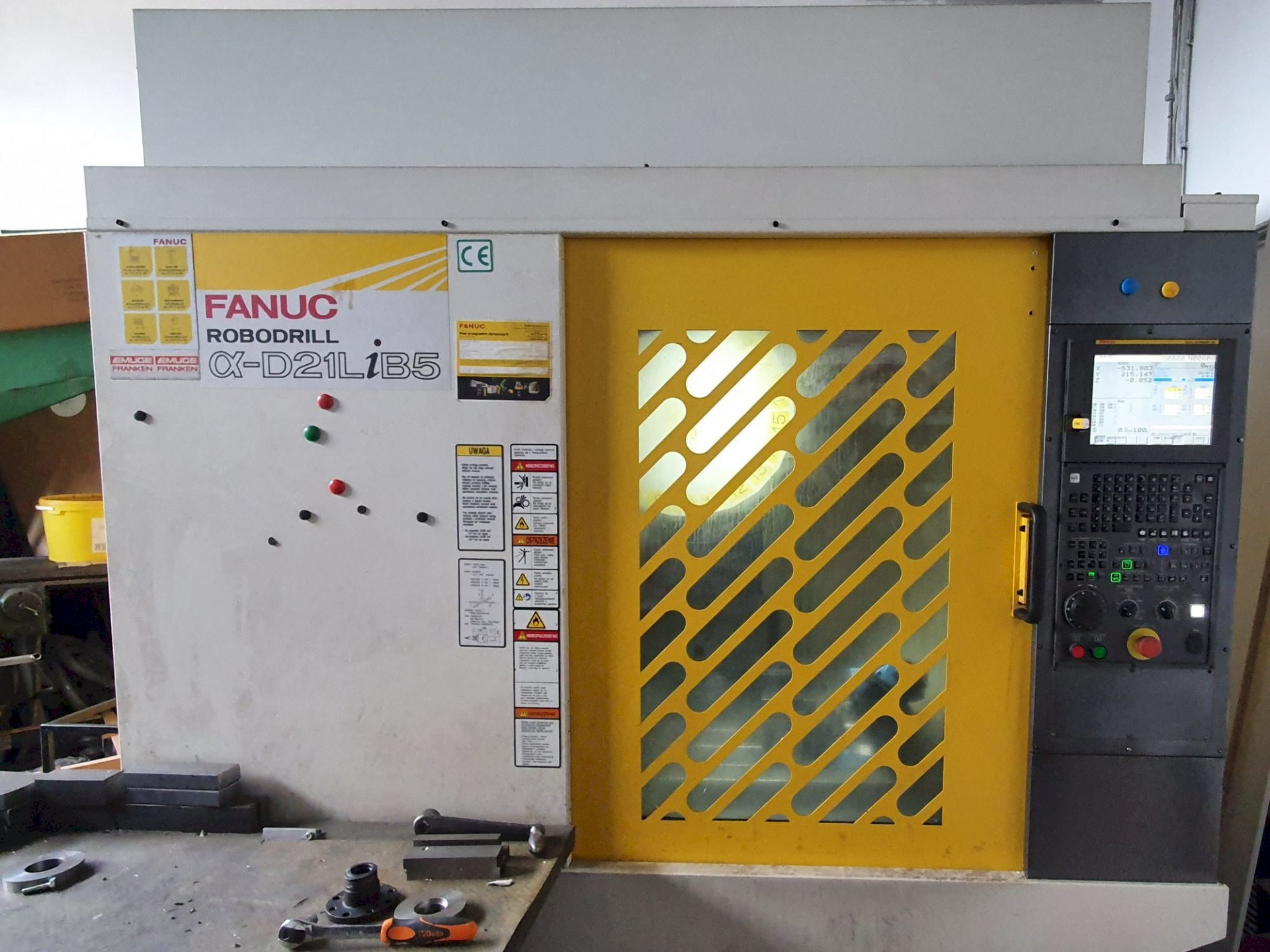

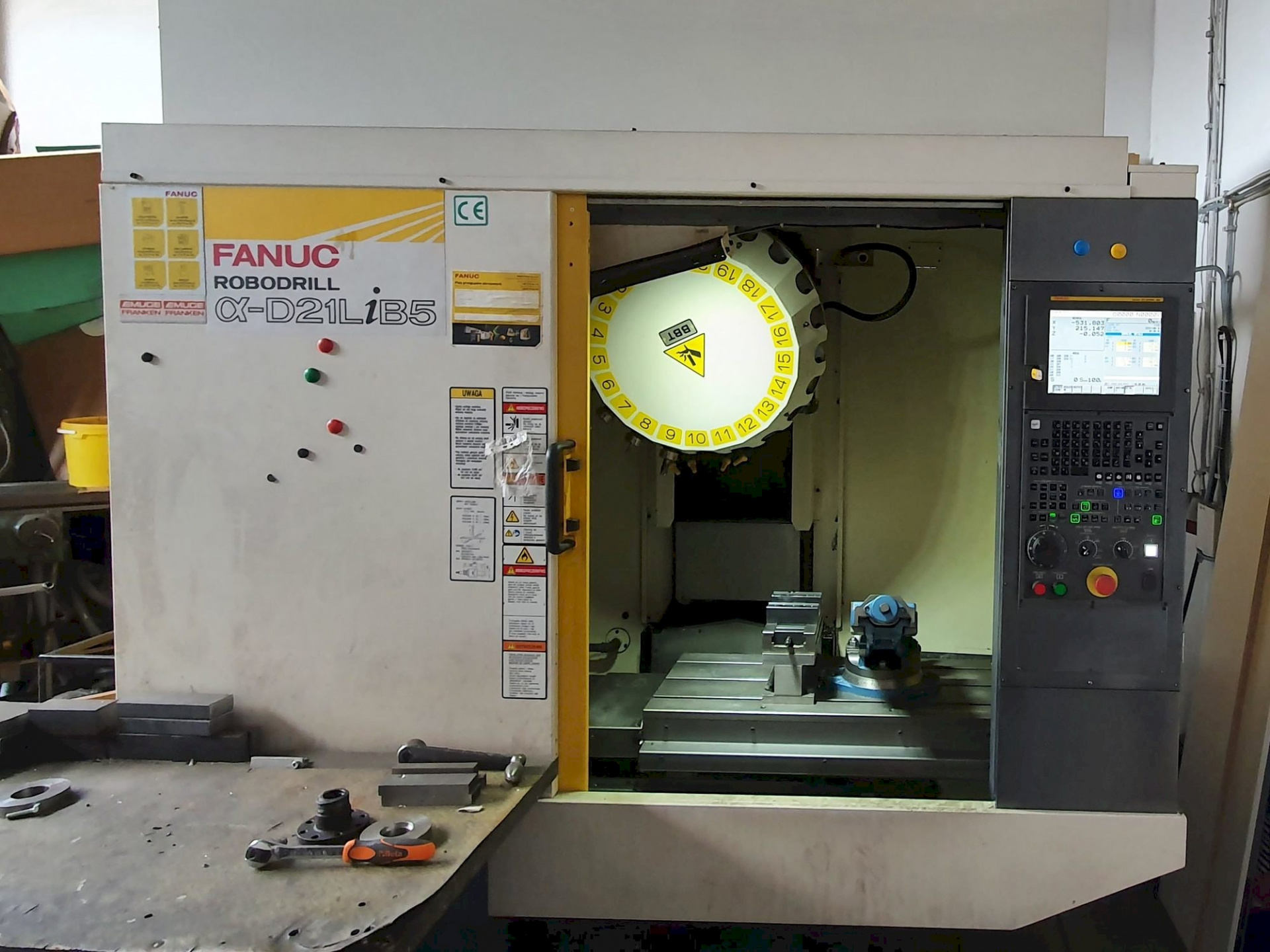

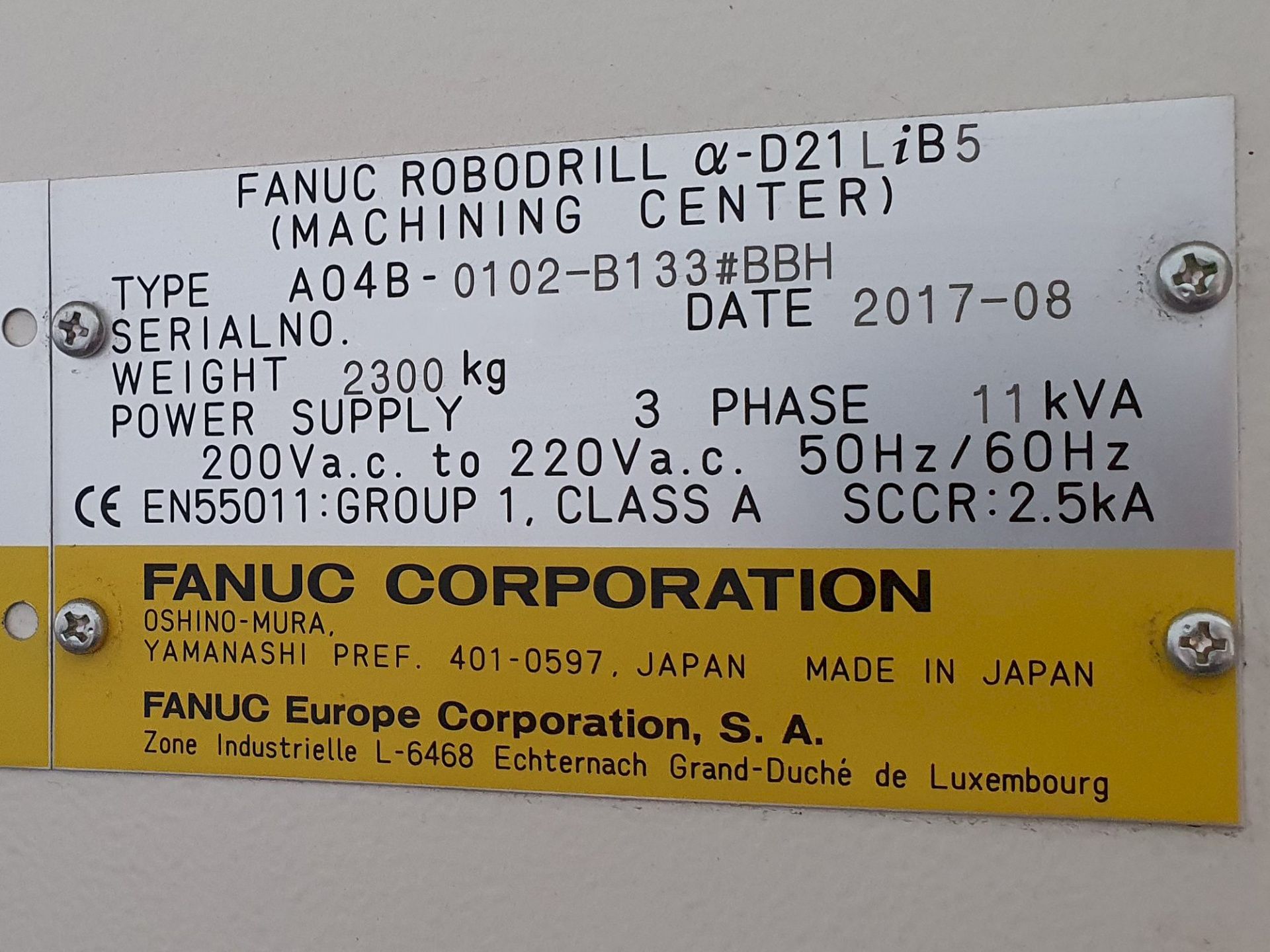

Вертикально-фрезерный обрабатывающий центр FANUC ROBODRILL Alpha-D21LiB5

Перемещения по осям X/Y/Z, мм

700/400/330

Максимальная длина инструмента (0-24000 об/мин), мм

250

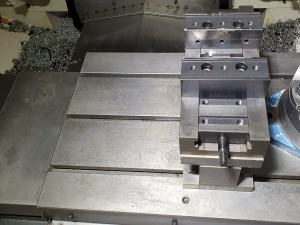

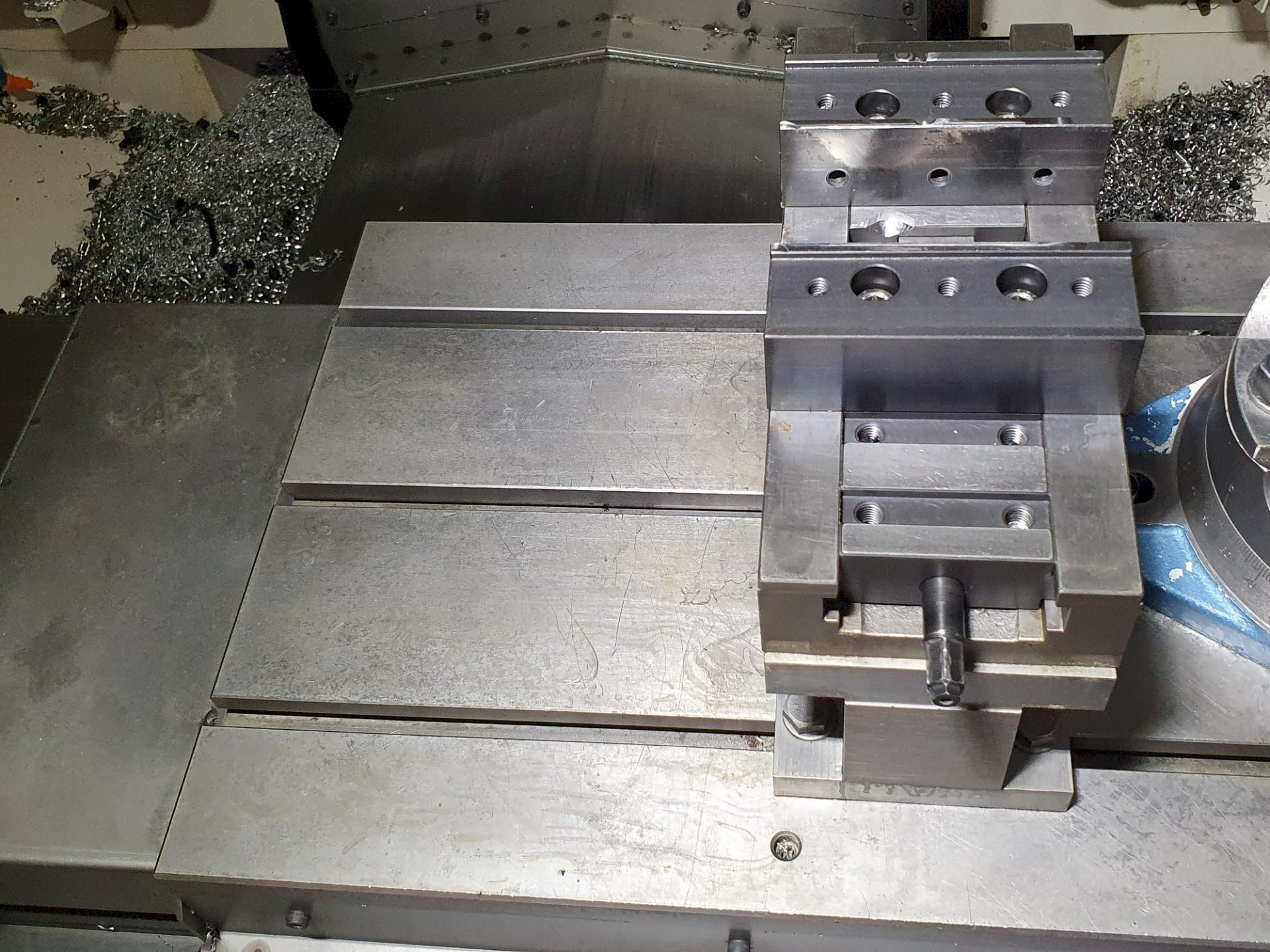

Размер стола, мм

850x410

Максимальная нагрузка на стол, кг

300

Максимальный диаметр инструмента, мм

80

Максимальный вес инструмента (0-24000 об/мин), кг

3

Расстояние от торца шпинделя до стола (со вставкой НС100), мм

250-580

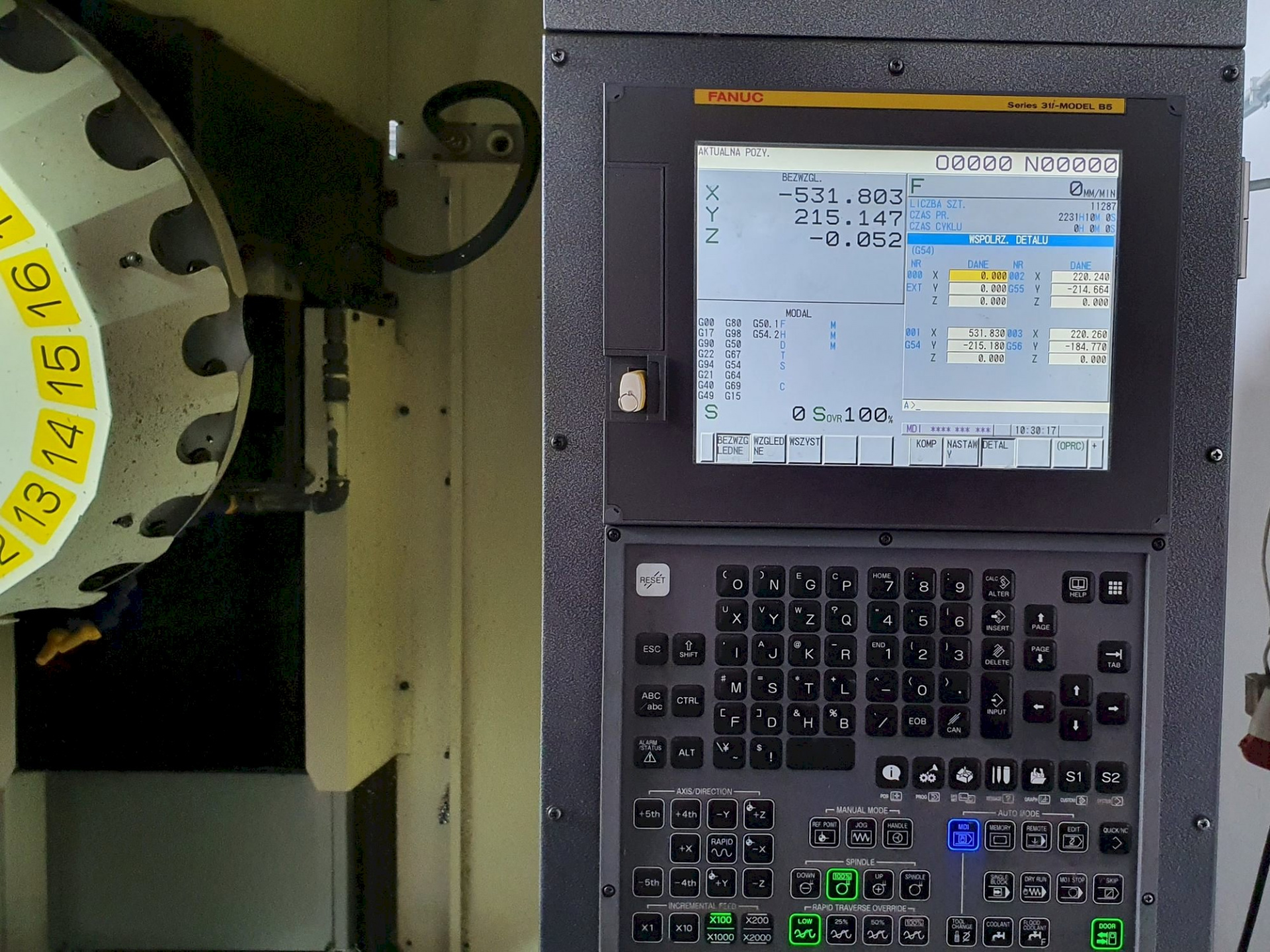

Контроллер

FANUC 31i-B

Скорость шпинделя, об/мин

10000

Нагрузка на шпиндель 10000 об/мин (1 мин), Нм/кВт

80/14,2

Нагрузка на шпиндель 10000 об/мин (непрерывная работа), Нм/кВт

13,6/4

Нагрузка на шпиндель 24000 об/мин (1 мин), Нм/кВт

35/26

Нагрузка на шпиндель 24000 об/мин (непрерывная работа), Нм/кВт

7,5

Ускоренные перемещения по осям X/Y/Z, м/мин

48

Ускорение по осям X/Y/Z (G) (100 кг нагрузка на стол, 2 кг инструмент)

1,4/1,0/1,6

Количество инструментов, шт.

21

Время смены инструмента (2 кг инструмент, от стружки до стружки), с

1,6

Максимальная скорость жесткого нарезания резьбы, мин-1

Для 10000 об/мин: 6000

Для 24000 об/мин: 8000

Программируемая рабочая подача, мм/мин

30000

Стандарт ответной части шпинделя ВТ30/SK30 DIN69871A

опция

Стандарт ответной части шпинделя ВВТ30

стандарт

Точность позиционирования ISO 230-2, мм

0,006-0,020

Повторяемость ISO 230-2, мм

+/-0,002

Расход воздуха

150л/мин 0,35-0,55Мпа

Вес станка/с DDR-T, тонн

2,1/2,3
