Предназначены для разделения всей массы щепы и опилок на фракции:
- крупная щепа и срезки – более 35 мм.,
- кондиционная щепа (5) 10……30 мм. – сито 35 мм.,
- опилки, менее 5 мм. (10 мм.) – зависит от диаметра сита (d10 мм. – опилок менее 8 мм., d8 мм. – опилок менее 5 мм.)
Общие технические данные.
1. Мощность привода 5,5 кВт./1500 об/мин.
2. Число колебаний – 240 кол/мин.
3. Амплитуда колебаний, наибольшая 50 мм.
4. Диаметр сит, мм
- верхнего – 30 (35) мм.
- среднего – 10 (14) мм.
- нижнего – поддон без отверстий.
5. Производительность, куб.м/час – от 60; от 80.
6. Габариты, м.
- длина - 2,5; 2,8,
- ширина – 2,2,
- высота – 1,0.
7. Подвеска – 4 комплекта тросов (по углам) d16 мм., длиной не менее 2,5 м. Тросы должны быть строго вертикальны.
Работа сортировки
Все отходы – по одному или нескольким сборным конвейерам поступают на вход верхнего сита. При работе (вибрациях) корпуса сортировки отходы распределяются равномерно по поверхности верхнего сита, большая их часть (мельче 30 мм.) падает на среднее сито, а крупные остатки скатываются в конце сита или в бункер, или в кузов. Далее на среднем сите происходит дальнейшая сортировка (опилок сквозь отверстия падает на нижний поддон) щепа от 5 до 30 мм. скатывается в бункер. С нижнего поддона опилок также уходит в бункер. Сита периодически необходимо чистить.
Амплитуду колебаний, в зависимости от загрузки, регулируют съемными противовесами (есть в комплекте).

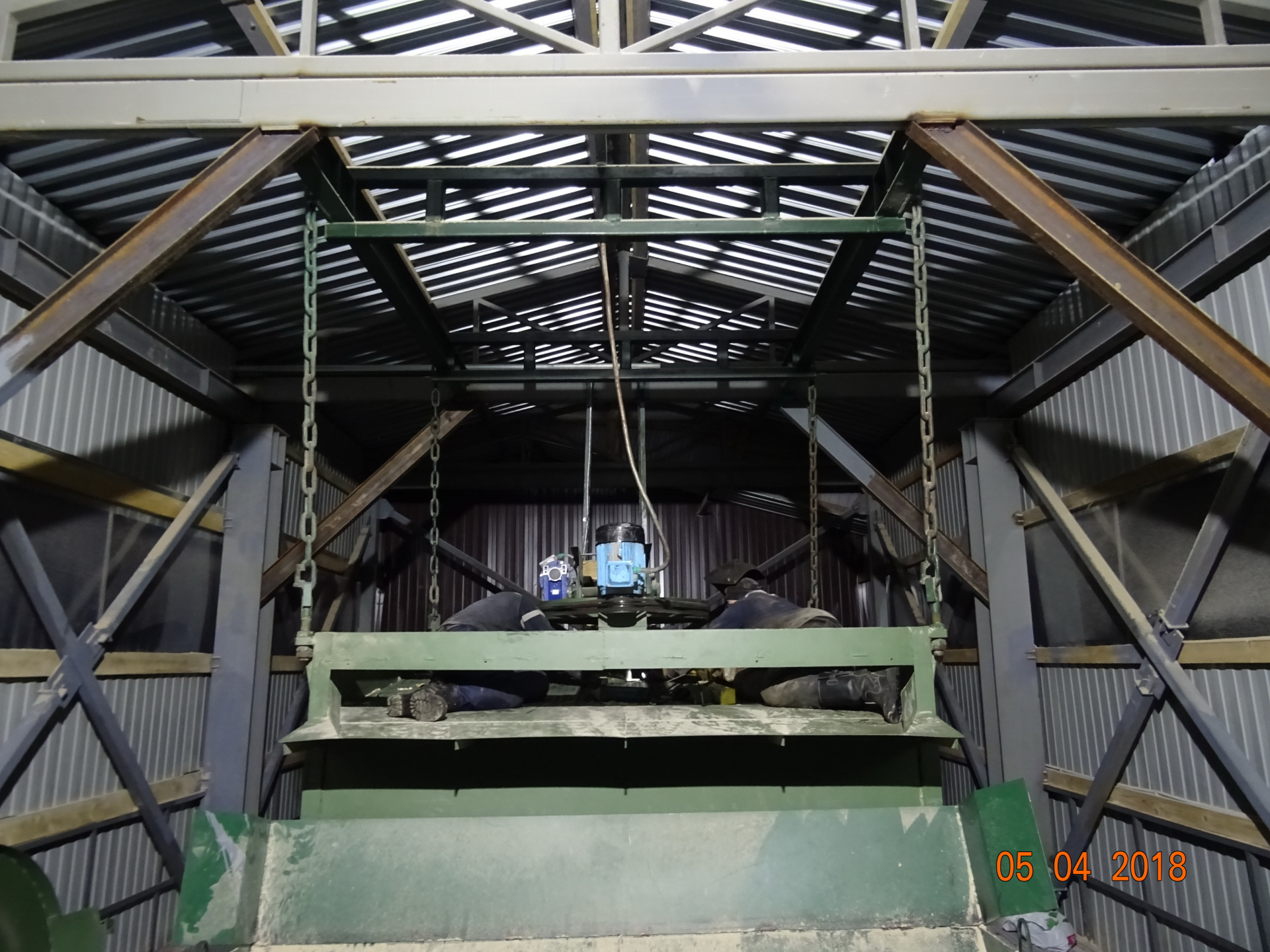

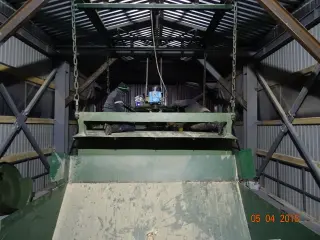

Сортировка щепы подвешивается на тросах на мощные перекладины. Высотные отметки выбираются в зависимости от способа удаления рассортированной щепы (транспортеры, бункера, телеги, кузов а/м.). Крепление сортировки должно быть достаточно мощным и периодически проверяться. Транспортируется сортировка в собранном виде.
