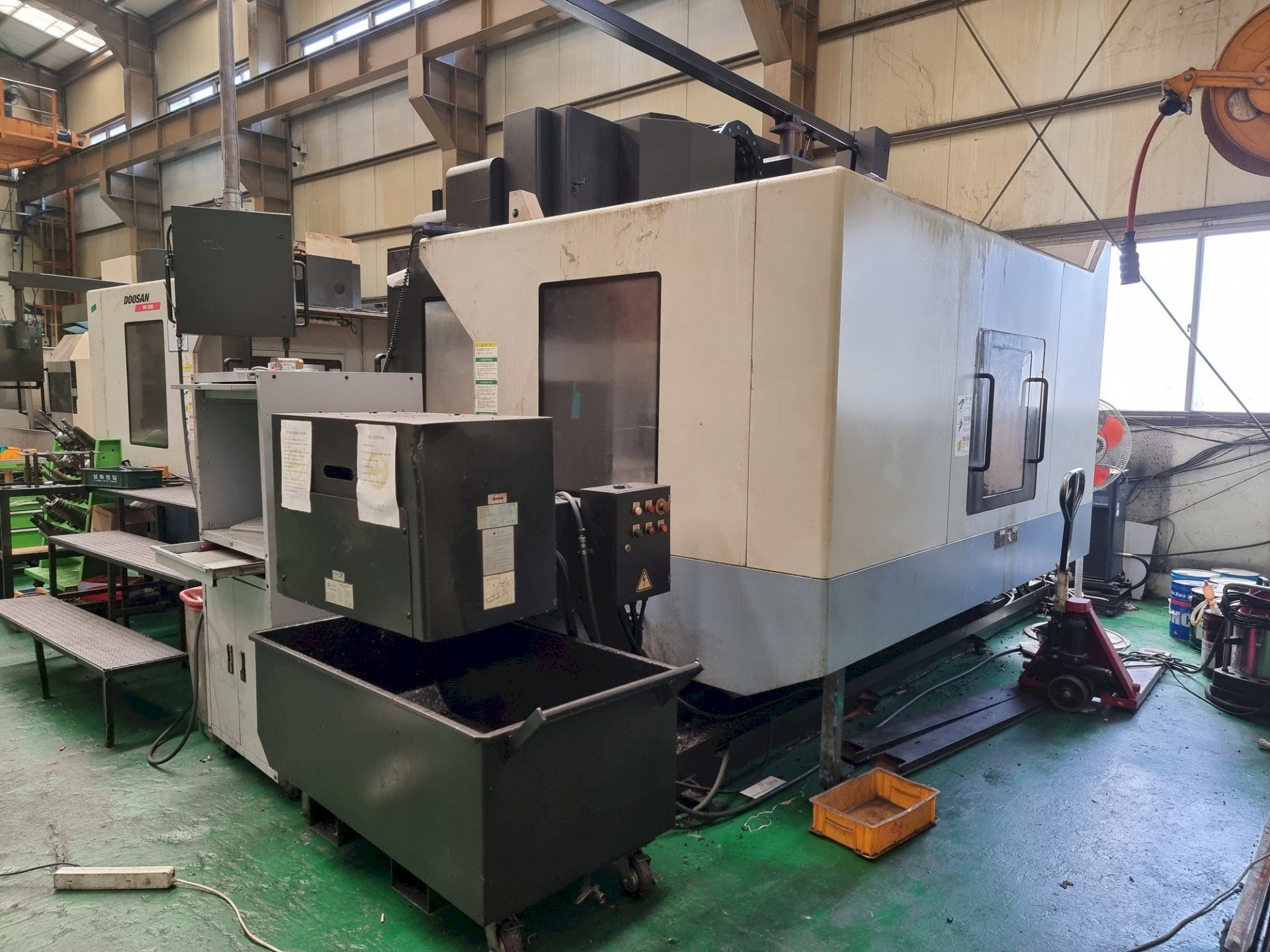

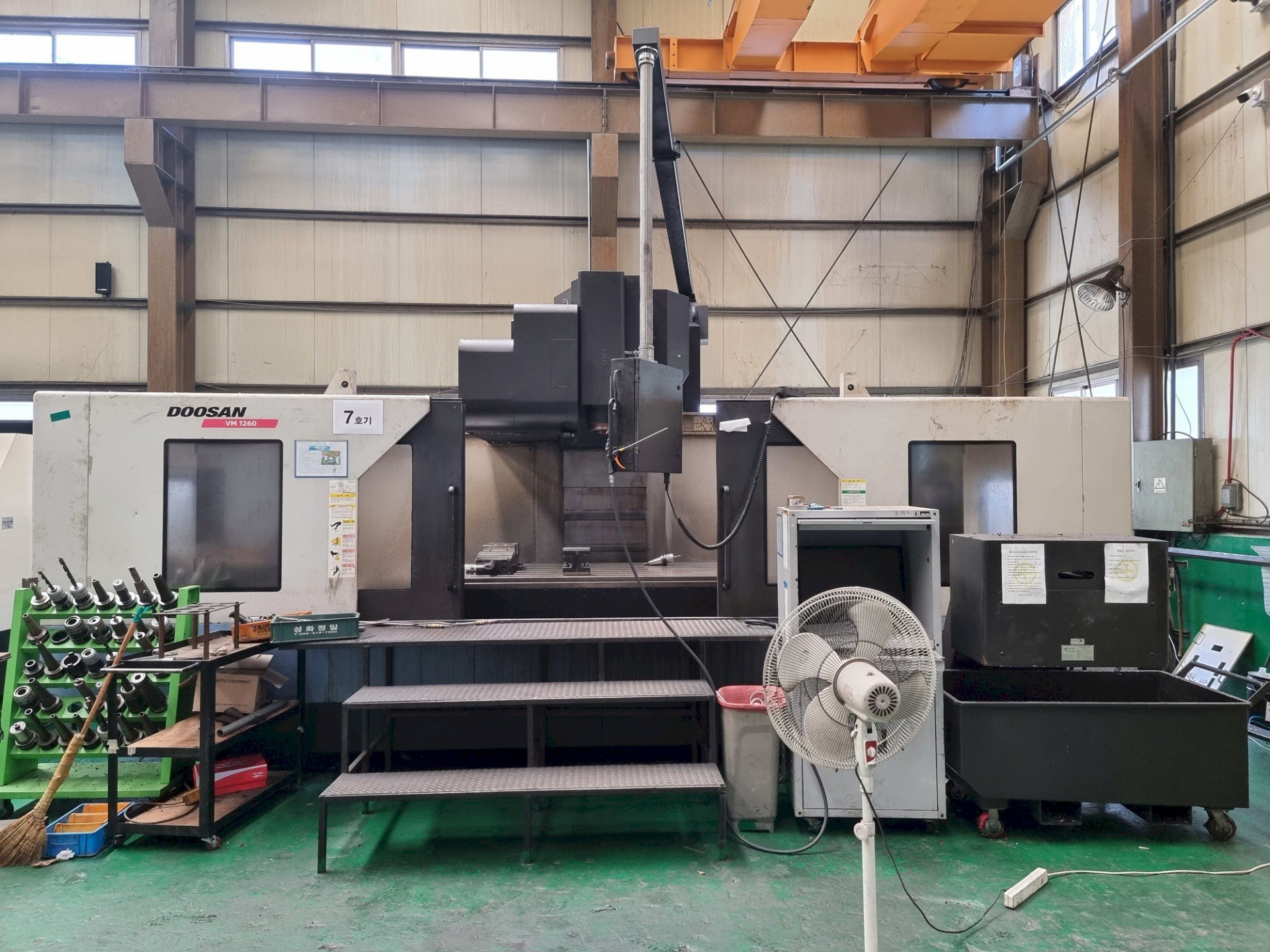

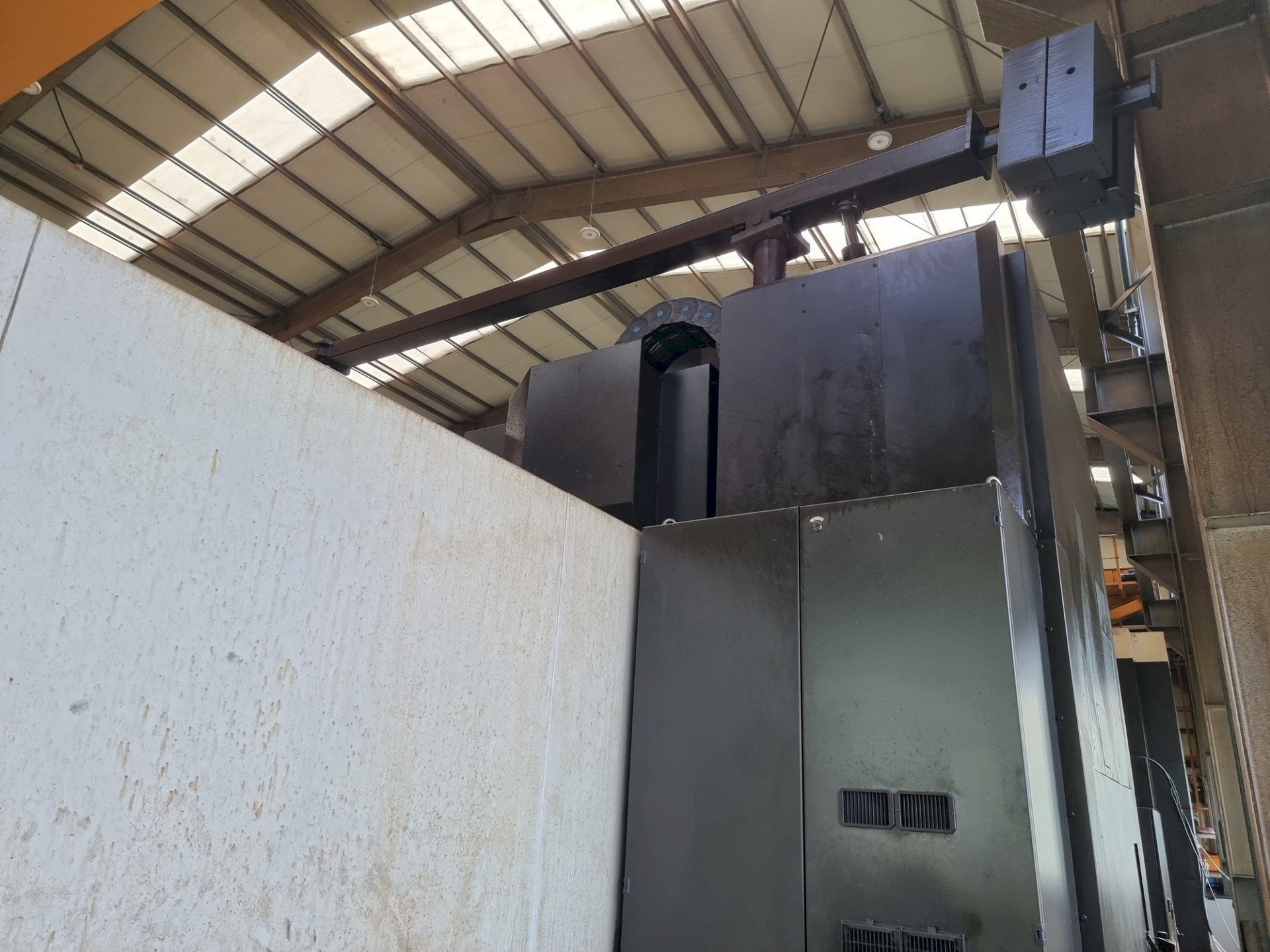

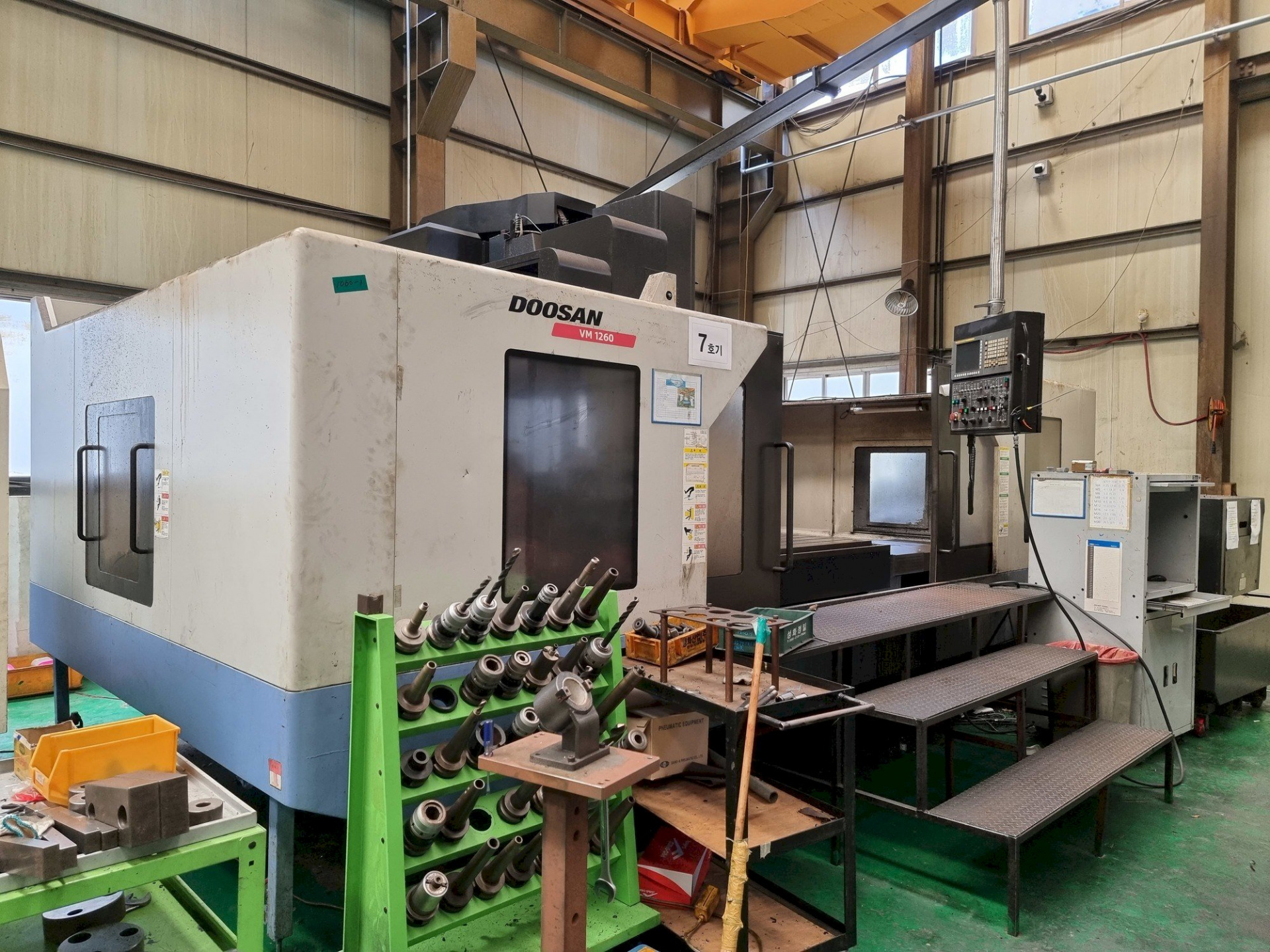

Вертикально обрабатывающий центр с ЧПУ Doosan VM1260

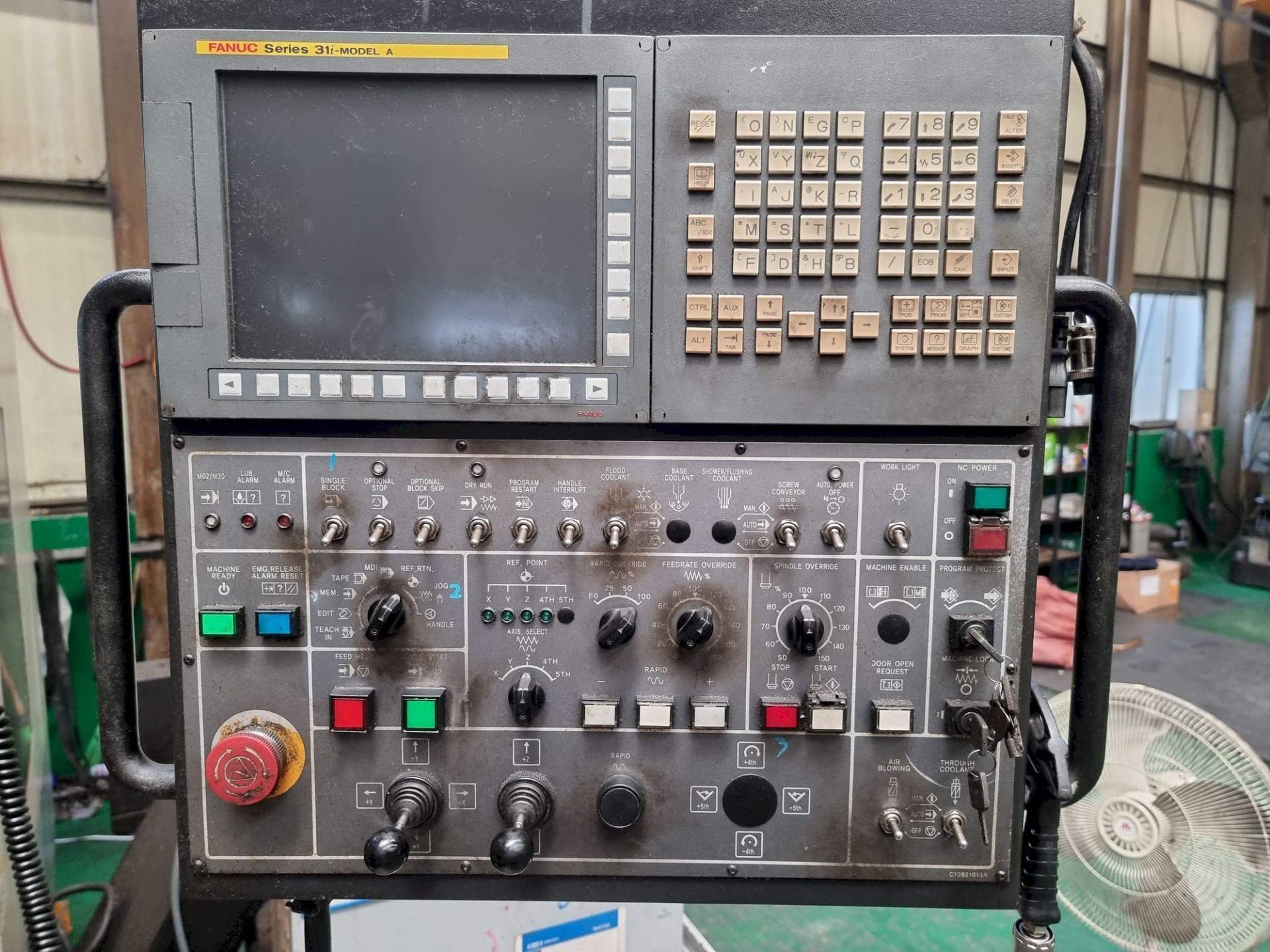

Системы ЧПУ FANUC 31-IA

Двигатель

Мощность двигателя шпинделя 22 кВт

Двигатель подачи (X / Y / Z)  9 / 9 / 7 кВт

Емкости

Система охлаждения 800 л

Масло двигателя 12 л

Автомат смены инструмента

Хвостовик режущего инструмента BT50

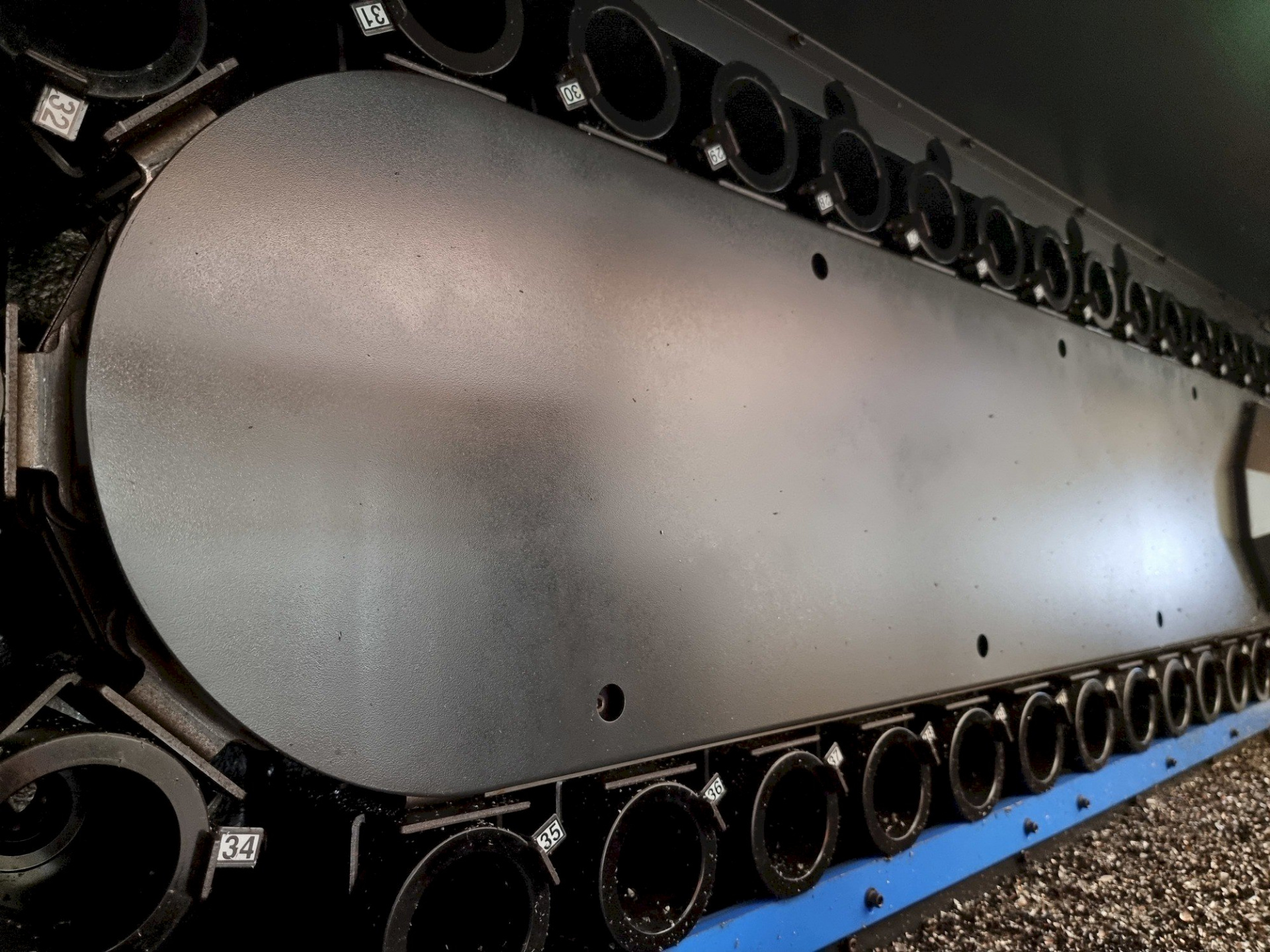

Ёмкость инструментального магазина 40 шт.

Максимальный диаметр инструмента 125 мм

Максимальный диаметр инструмента (230 мм

Максимальная длина инструмента 350 мм

Максимальный вес инструмента 15 кг

Время смены инструмента (Т-Т-Т) 2.5 сек.

Время смены инструмента (chip-to-chip) 8 сек.

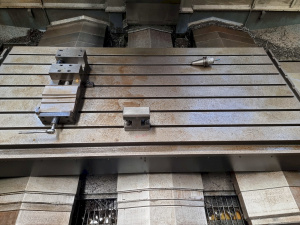

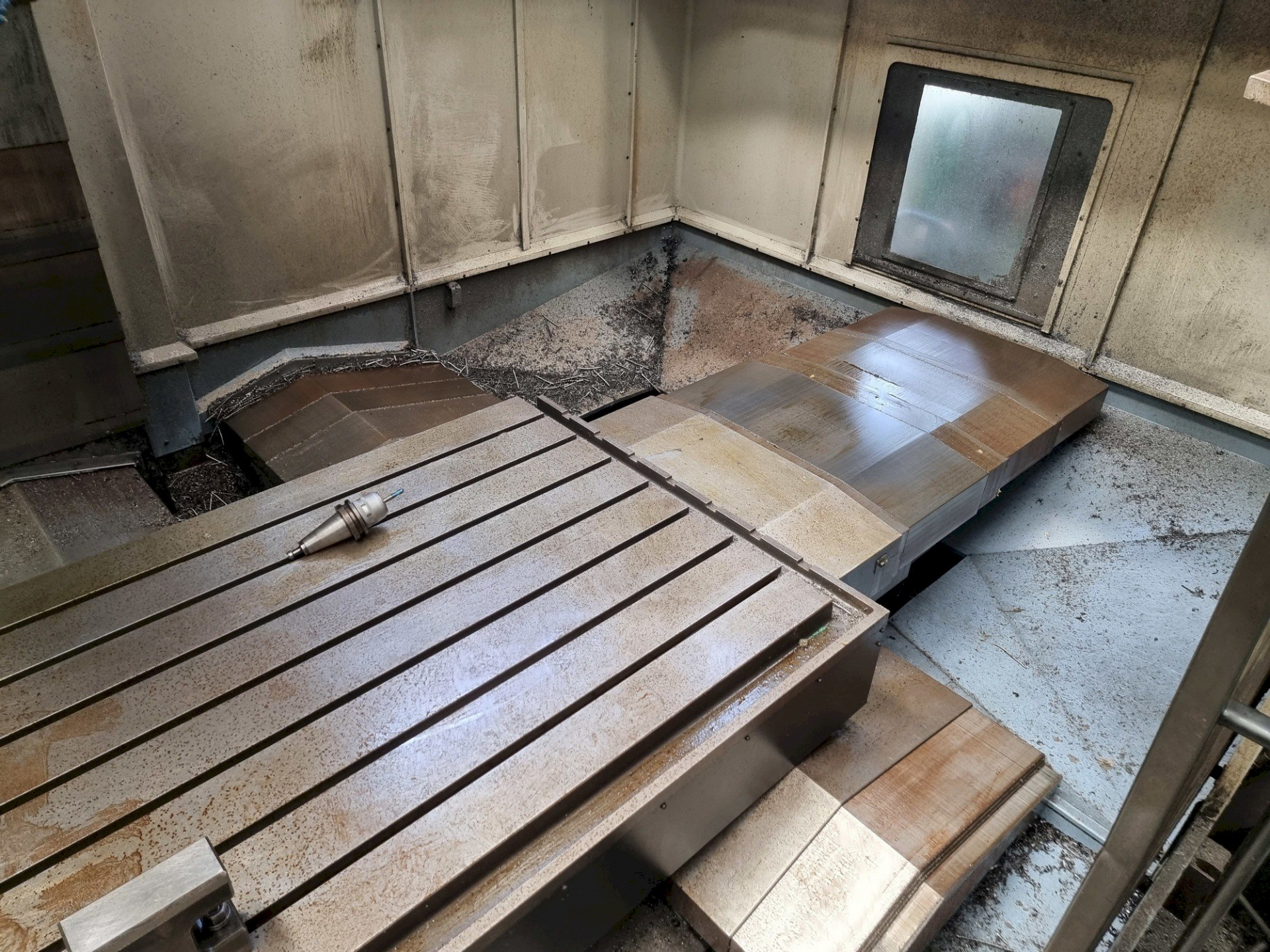

Рабочая поверхность 2800 x 1260 мм

Максимальная нагрузка 8000 кг

Шпиндель

Максимальная скорость шпинделя 6000 о/мин

Конус ISO#50

Максимальный крутящий момент шпинделя 698.8 Н·м

Перемещения

По оси X 2500 мм

По оси Y 1260 мм

По оси Z 900 мм

Расстояние от шпинделя до верхней части стола 200 - 1100 мм

Расстояние от шпинделя до центра стойки 1320 мм

Скорость подачи

Ускоренные перемещения по оси X 12 м/мин

Ускоренные перемещения по оси Y 12 м/мин

Ускоренные перемещения по оси Z 12 м/мин

Скорость подачи резания 6000 мм/ми

Источник питания

Электроснабжение 65 кВа

Сжатый воздух 0.54 Mpa

Габариты

Транспортная длина 5645 мм

Транспортная ширина 6938 мм

Транспортная высота 3930 мм

Вес 31000 кг
