Назначение и область применения.

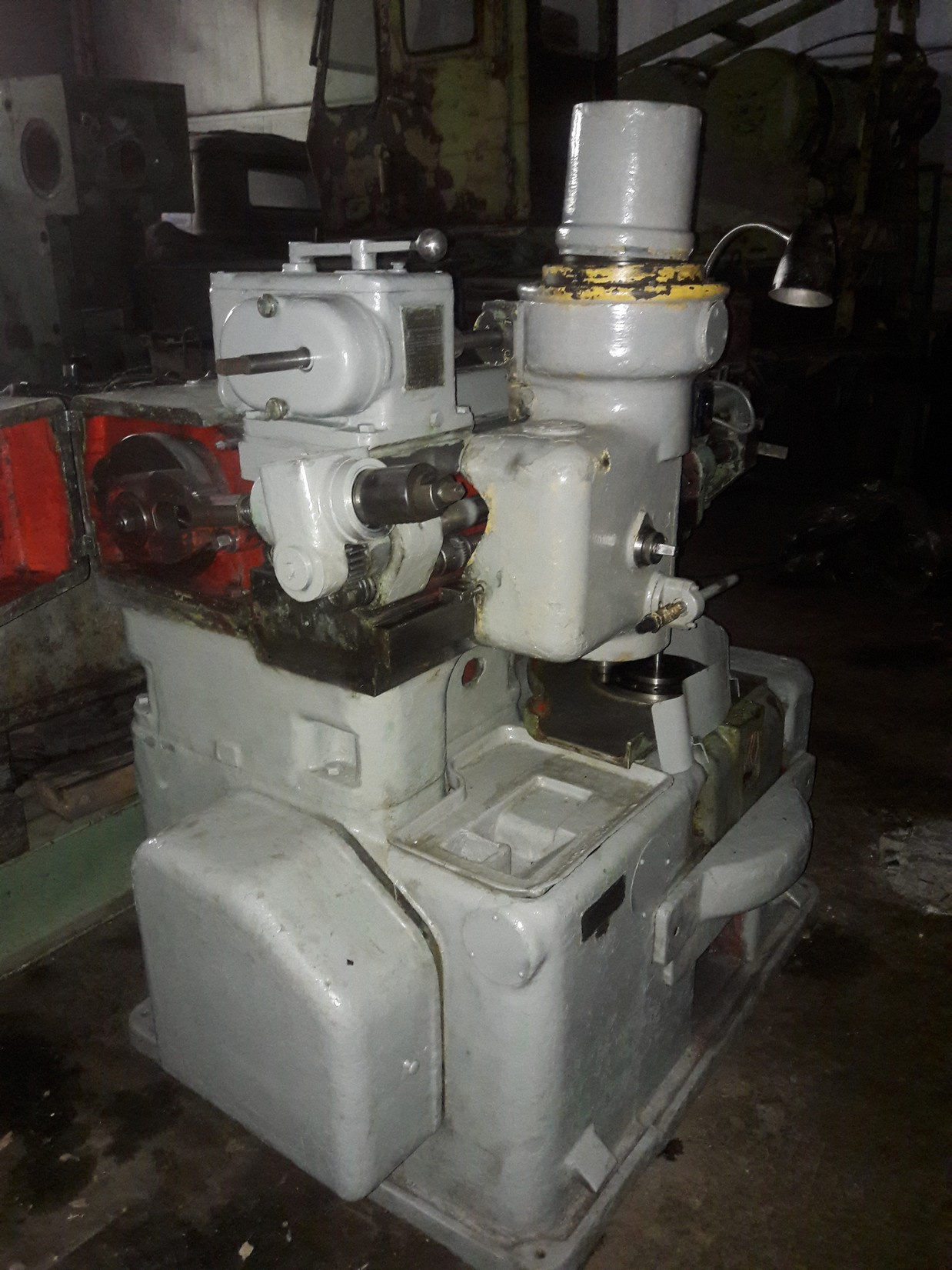

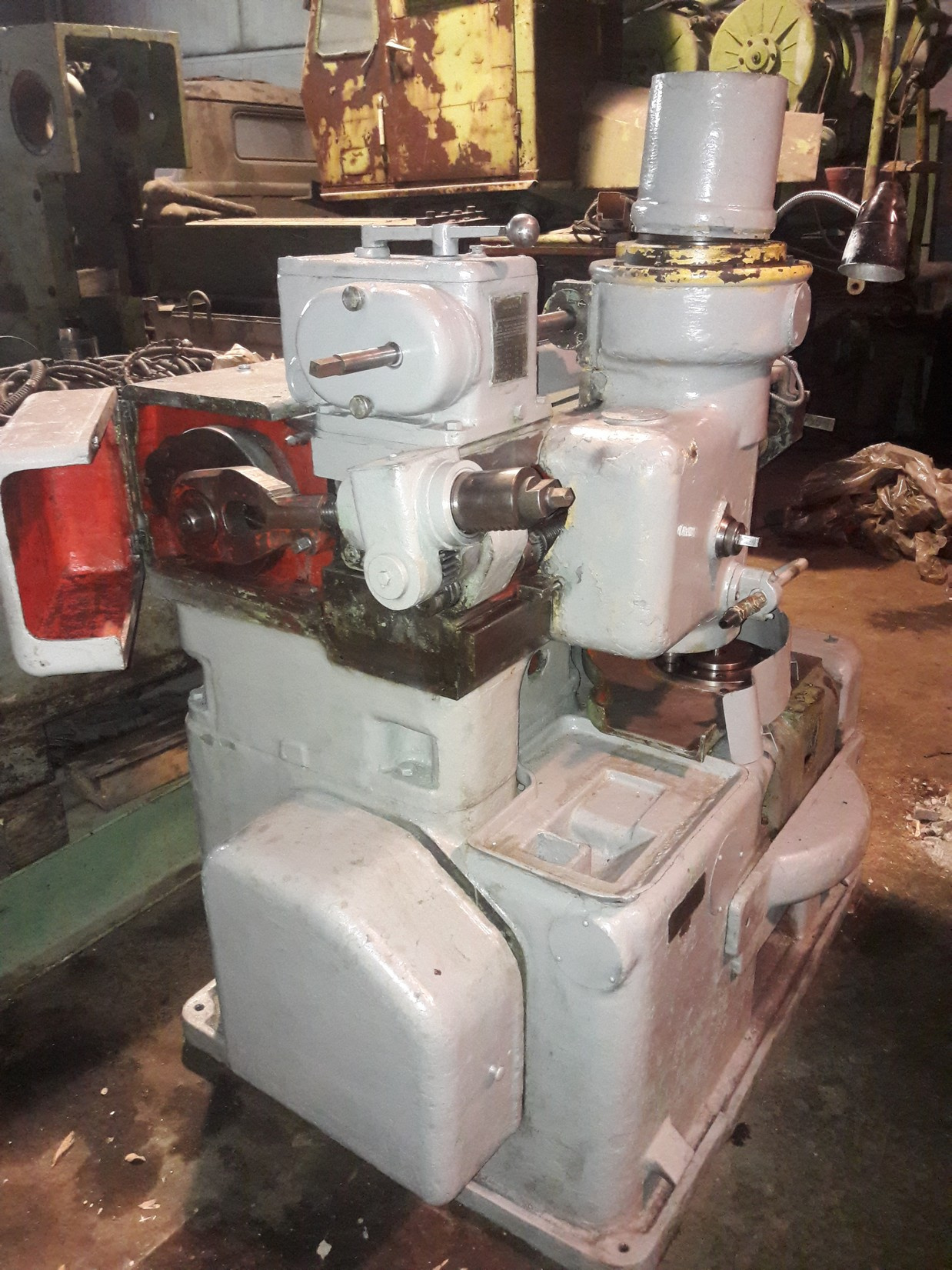

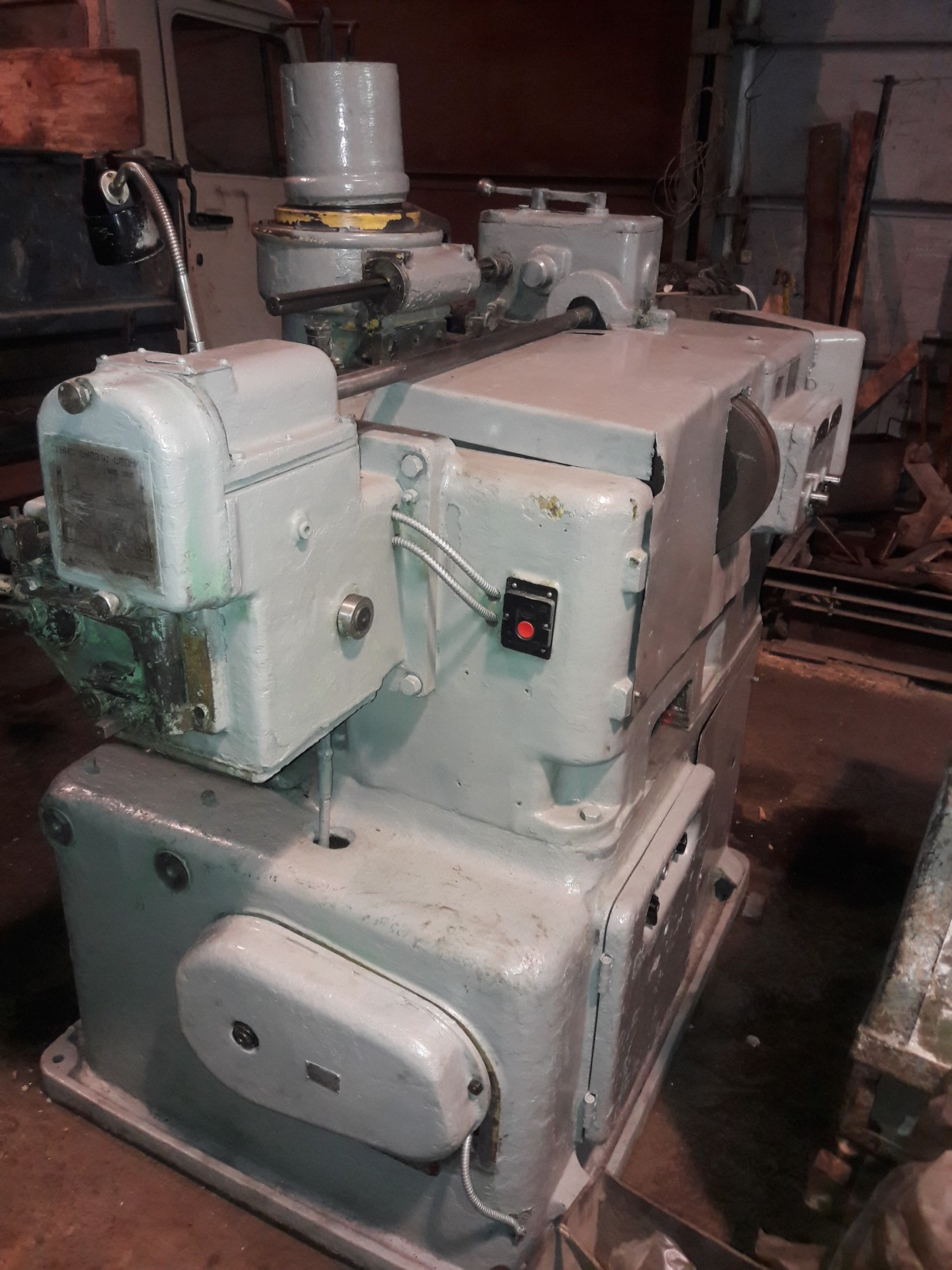

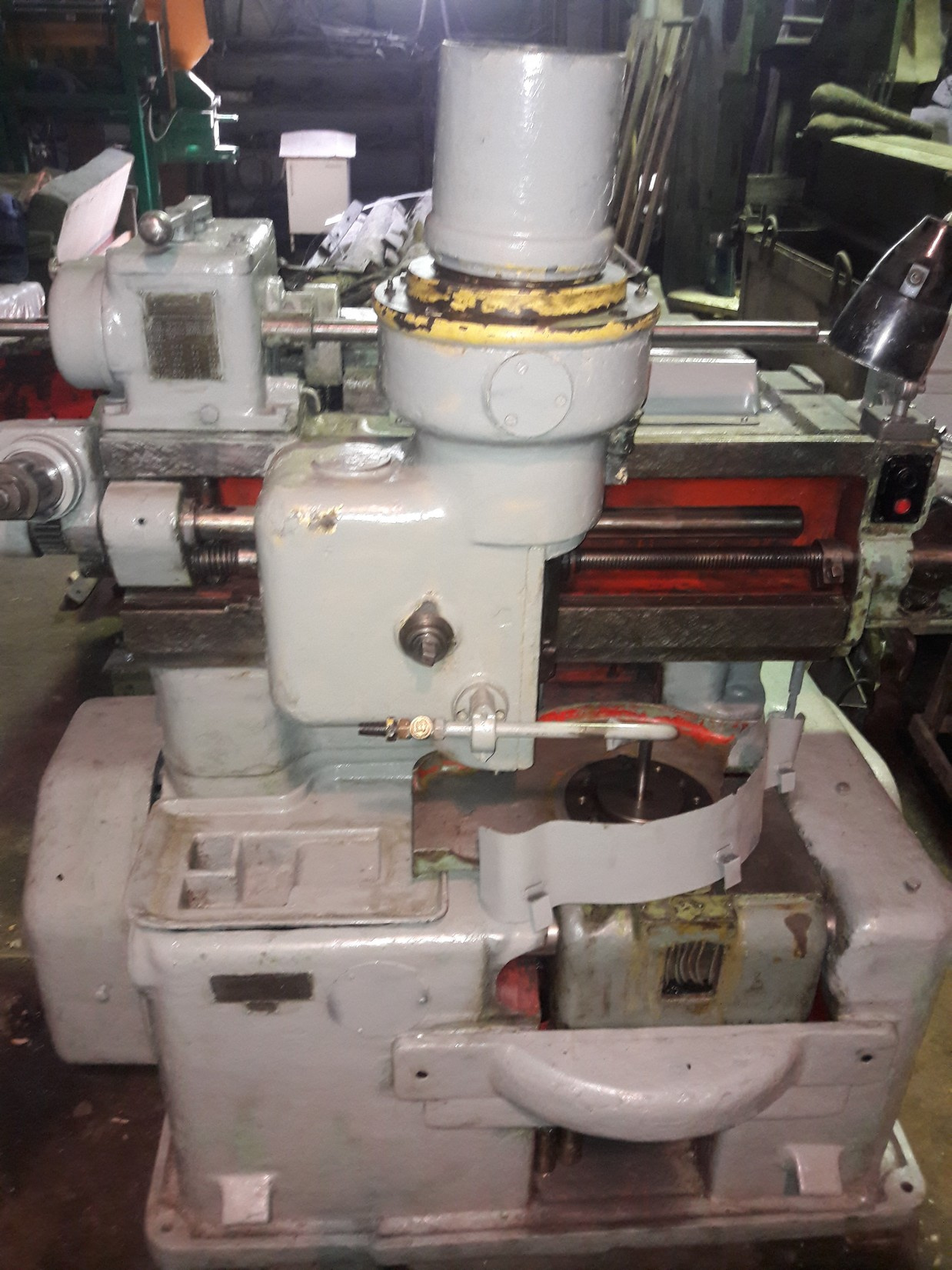

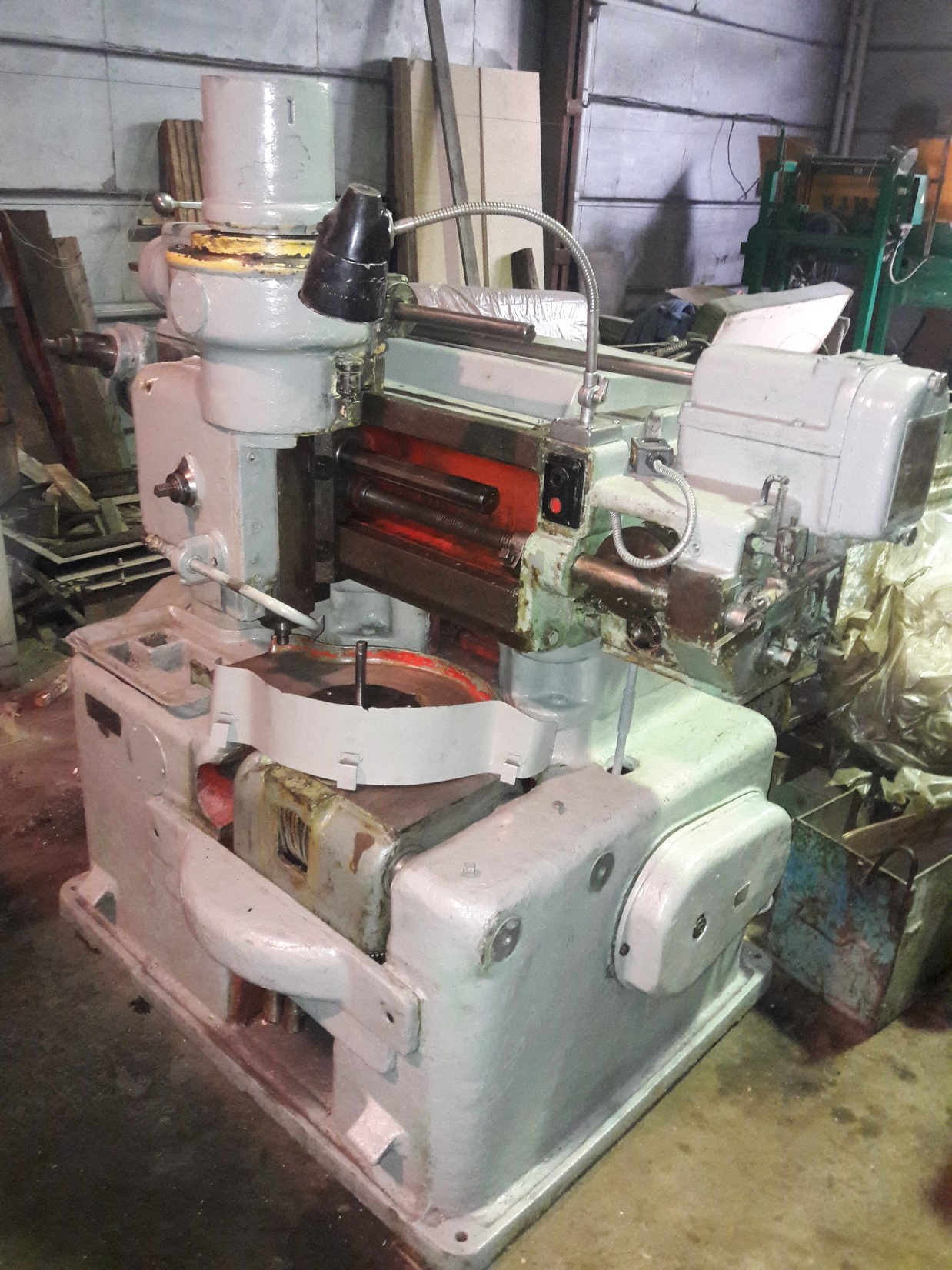

Зубодолбёжный станок 514 предназначается для нарезания прямозубых цилиндрических колёс с наружным и внутренним зацеплением.
Завод-изготовитель
Завод Малых Агрегатных Станков, г. Харьков
Год выпуска
1958
Состояние и комплектация
Состояние: рабочий, в хорошем состоянии.
Комплектация: есть документация.
Размеры обрабатываемых деталей | |
| Нарезаемый модуль | 2 – 6 |
| Наружный диаметр цилиндрических колёс с прямым и косым зубом, мм: | |
| наименьший | 20 |
| наибольший | 500 |
| Наибольший наружный диаметр изделия при нарезании зубьев внутреннего зацепления, мм | 550 |
| Наибольший диаметр делительной окружности зубчатых колёс с внутренним зубом при диаметре долбяка 100 мм, мм | 400 |
| Наибольшая ширина обработки группы зубчатых колёс, мм | 105 |
| Наибольший угол наклона косого зуба в градусах | 23 |
| Суппорт | |
| Наибольший ход ползуна, мм | 125 |
| Расстояние от стола до опорной плоскости инструмента при наибольшем эксцентриситете пальца кривошипа, мм: | |
| наибольшее | 160 |
| наименьшее | 35 |
| Наибольшее продольное перемещение суппорта, мм | 500 |
| Цена одного деления шкалы для установки на глубину | 0,02 |
| Предохранение от перегрузки | нет |
| Подача врезания | непрерывная |
| Стол | |
| Наибольший отход стола в мм от режущей кромки инструмента во время обратного хода | 0,5 |
| Диаметр фланца шпинделя стола, мм | 240 |
| Наибольшее расстояние от оси долбяка до оси шпинделя стола, мм | 350 |
| Дополнительные данные | |
| Автоматический останов стола после изготовления зубчатого колеса | есть |
| Возможность нарезания шестерни: | |
| за 1 проход | есть |
| за 2 прохода | есть |
| за 3 прохода | есть |
| Насос для охлаждающей жидкости: | |
| тип | П-45А |
| производительность, л/мин | 45 |
| Привод | |
| Род привода | от индивидуального электропривода |
| Число оборотов в минуту приёмного шкива станка | 500 |
| Э/двигатель главного движения: | |
| тип | А42/4 |
| число оборотов в минуту | 1420 |
| мощность, кВт | 2,8 |
| Э/двигатель быстрого поворота стола: | |
| тип | АОЛ31/4 |
| число оборотов в минуту | 1410 |
| мощность, кВт | 0,6 |
| Э/двигатель охлаждения: | |
| тип | П-45А |
| число оборотов в минуту | 2800 |
| мощность, кВт | 0,15 |
| Габариты и масса станка | |
| Габарит станка, мм: | |
| длина | 1760 |
| ширина | 1270 |
| высота | 2060 |
| Масса станка, кг | 3530 |
