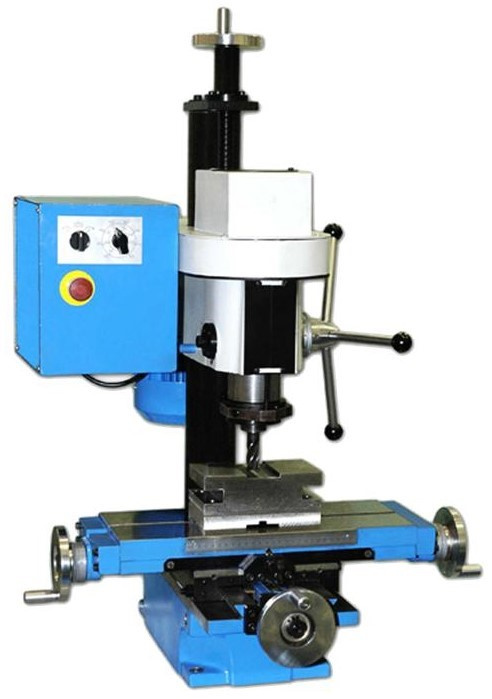

Станки предназначены для выполнения сверлильно-фрезерных работ и нарезания резьбы. Применение направляющих типа “ласточкин хвост” дает стабильность работы при фрезеровании. Станки имеют переставляемый упор глубины сверления, что создает удобство в работе. Стол имеет фиксацию по всем направлениям. Станки комплектуются частотным преобразователем бесступенчатого регулирования скорости вращения шпинделя.
Технические характеристики СФ-1
| Наименование параметра | Ед. изм. | Значение |
| Размеры рабочей поверхности стола (длина х ширина) | мм | 450 Х 180 |
| Максимальный диаметр сверления | мм | 23 |
| Максимальный диаметр рассверливания | мм | 35 |
| Частота вращения шпинделя | об/мин | 100...1500/200...3000 (бесступенчатое) |
| Мощность главного привода | кВт | 1,5 |
| Диапазон нарезаемой резьбы | | М5-М22 |
| Класс точности | | Н |
| Напряжение питания | В | 380 |
| Продольное перемещение стола | мм | 260 |
| Поперечное перемещение стола | мм | 150 |
| Перемещение вертикальной головки | мм | 280 |
| Внутренний конус шпинделя | | Морзе 3-АТ6 ГОСТ 25557-82 |
| Минимальное расстояние от торца шпинделя до рабочей поверхности стола | мм | 90 |
| Максимальное расстояние от торца шпинделя до рабочей поверхности стола | мм | 370 |
| Длина хода пиноли | мм | 100 |
| Поворот головки в горизонтальной плоскости | град | +/- 30о |
| Габаритные размеры (длина х ширина х высота) | мм | 825 Х 710 Х 1010 |
| Масса | кг | 200 |
Комплект поставки:
Станок в сборе;
Патрон 16В16 (ГОСТ8522);
Оправка СФ-1.90.0.201.0.00 (КМ3 - КМ2);
Оправка СФ-1.90.0.202.0.00 (для установки патрона);
Ключ 7811-0004 НД2 Хим.окс.;
Ключ 7811-0023 НД2 Хим.окс.;
Ключ 7811-0025 НД2 Хим.окс.;
Техническая документация.
