Листогибочный пресс с чпу Е22

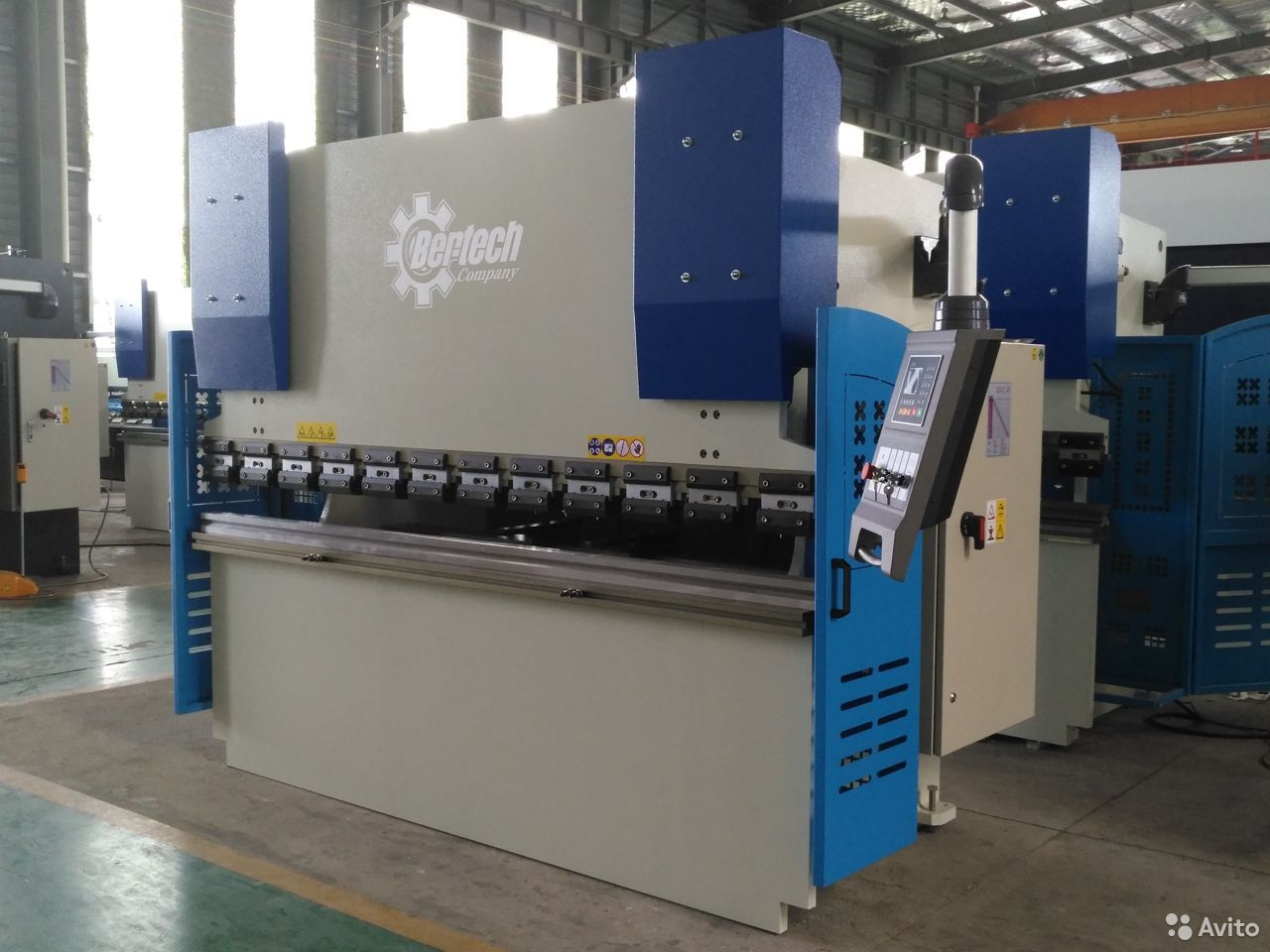

Гидравлический листогибочный пресс SHPB 32100 K с ЧПУ Е22

Макс. рабочая длина (мм.) - 3200

Усилие (тонн) - 100

Ход траверсы (мм) - 100

Просвет (мм) - 260

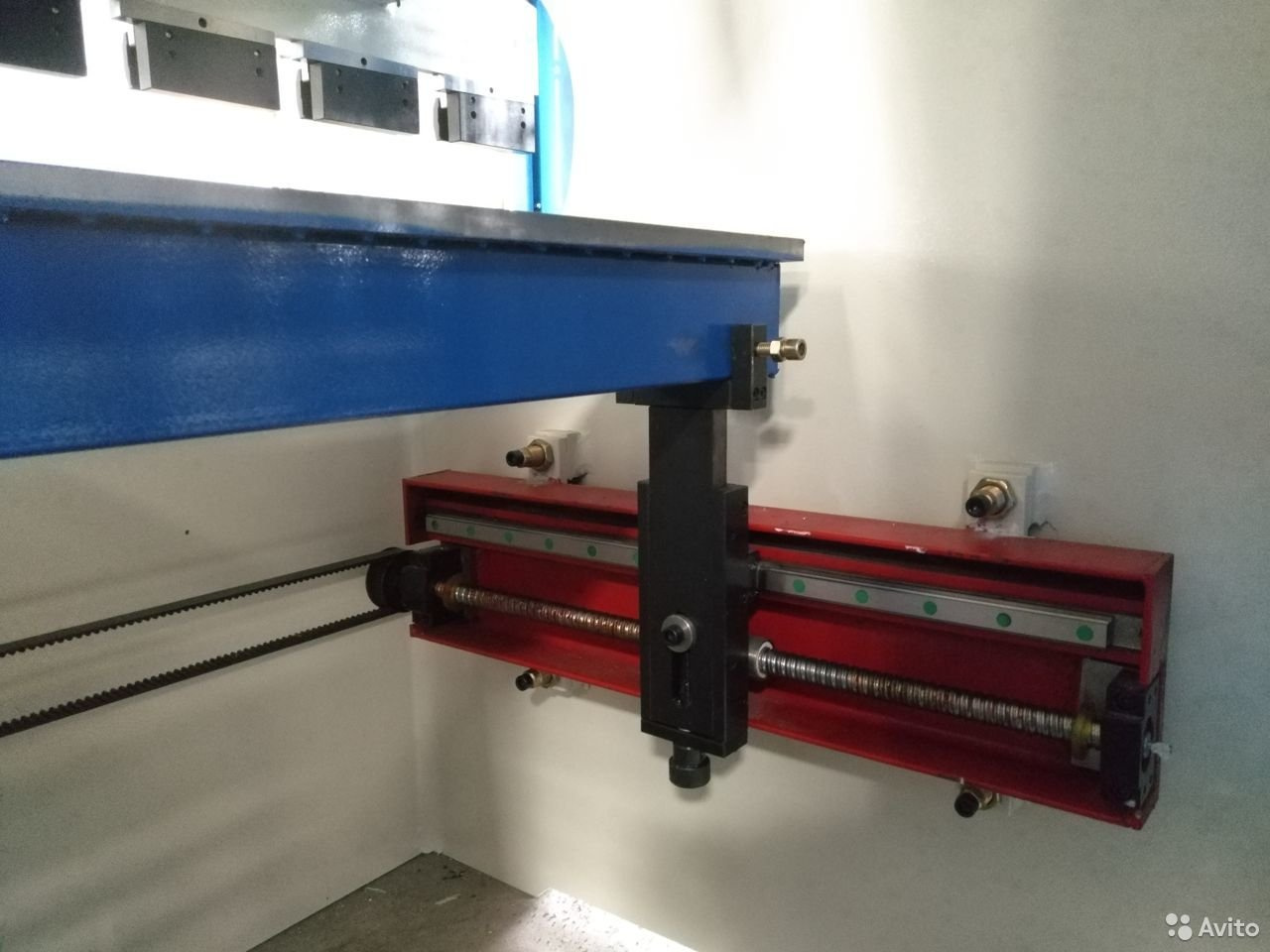

Задний упор (мм) - 600

Сегментная балка - Да

Глубина зева (мм.) - 250

Требуемое напряжение (В) - 380

Тип привода - Гидравлический

Мощность (кВт.) - 5.5

Масса (кг.) - 6800

Синхронизация осей и компенсация отклонения пуансона:

На листогибочном прессе для синхронизирования перемещения гидроцилиндров используется торсион с размыкаемой муфтой, обеспечивающей легкую корректировку параллельности верхней балки и рабочего стола. Верхний инструмент имеет механизм корректировки угла при отклонении с помощью специальных клиновидных вкладок.

Компенсация прогиба стола (пассивная система бомбирования)

У станка нижняя балка не цельно сваренная, как у многих других листогибов, а составляет специальную систему из элементов, которая обеспецивает равномерное распределения нагрузки на балку. У станков с длиной гиба до 2500 мм описанное инженерное позволяет не применять устройств компенсации прогиба и при этом выполнять качественную гибку на всей длине.

Пуансона и матрицы:

В стандартной комплектации установлен сегментированный пуансон с "пяткой" слева и с права, что расширяет гибочные возможности станка.
Матрица многоручевая.

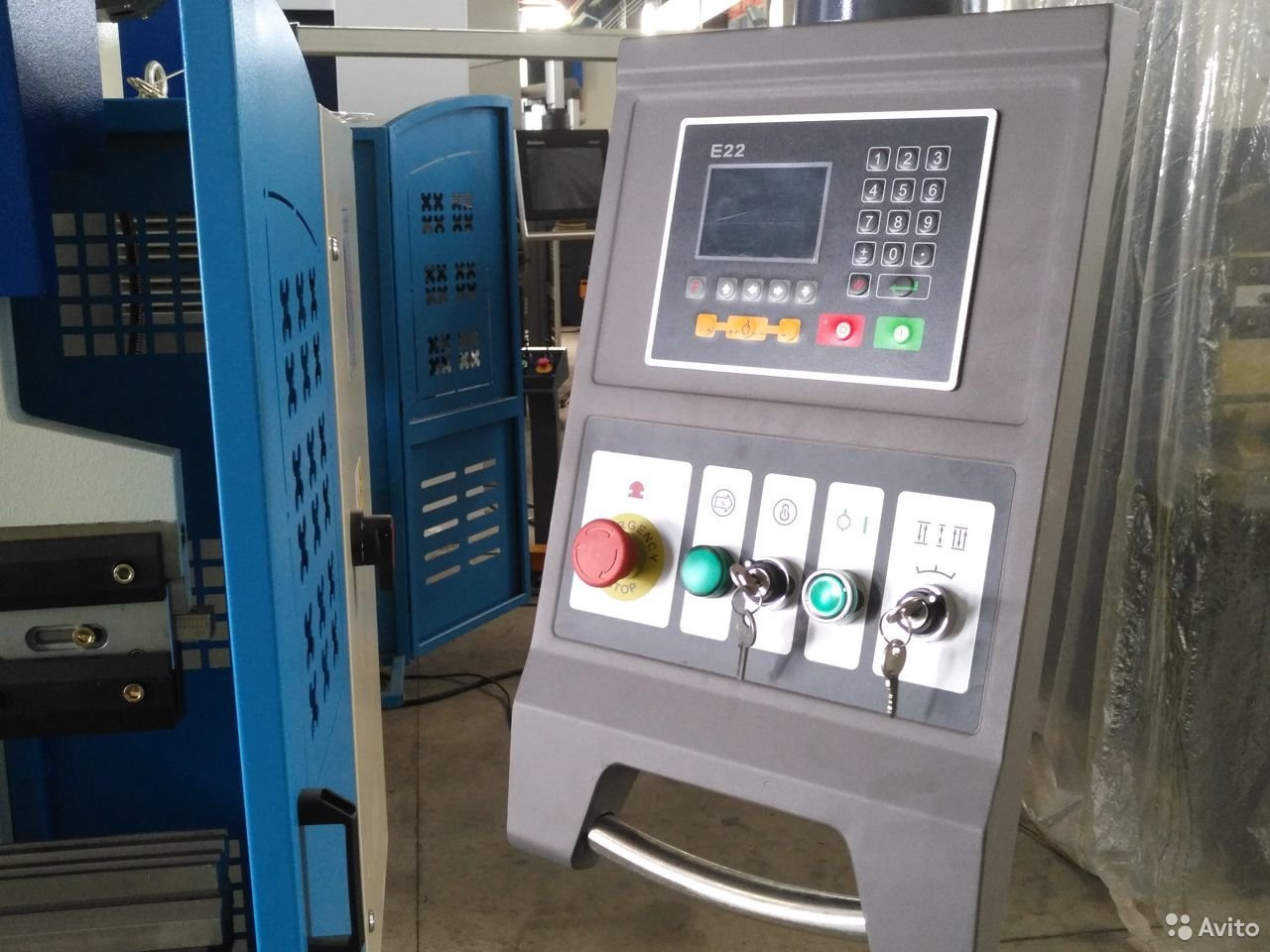

Система ЧПУ ESTUN E22 имеет:

-диагностика неисправностей;
-управление осями с точностью 0,1 мм;
-пошаговое программирование;
-Автоматический, полуавтоматический и ручной режим работы;
-Библиотека матриц;
-Корректировка угла гибки в градусах в каждом шаге программы.
-работа в метрической и дюймовой системе
-сохранение в памяти 30 программ по 15 шагов гибки

Наличие библиотеки матриц позволяет производить быструю корректировку угла гибки в градусах в каждом шаге программы.
Это позволяет оператору изменить угол без дополнительных вычислений вручную, снижается риск ошибки оператора.
