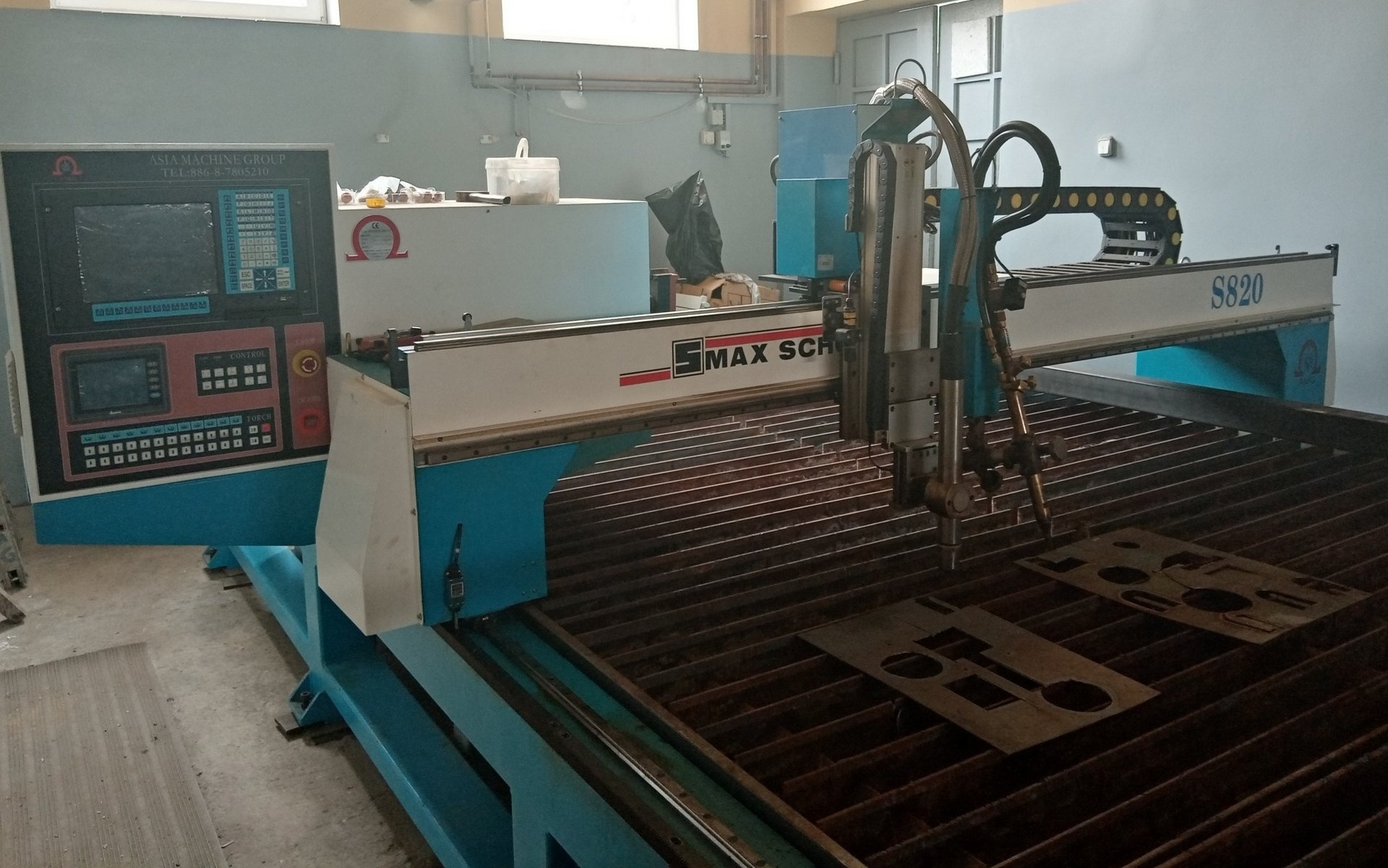

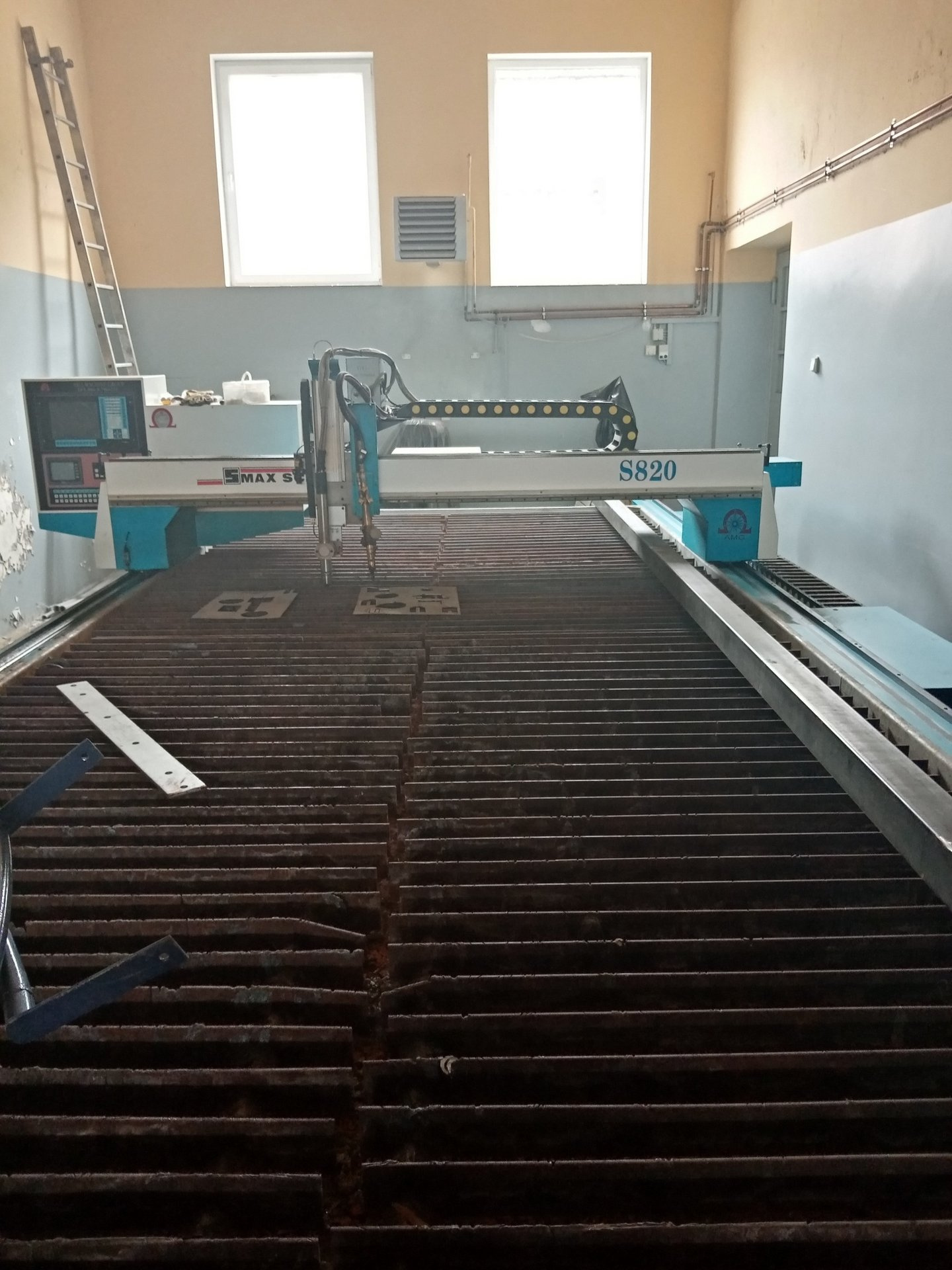

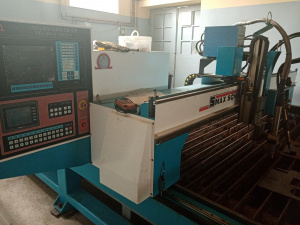

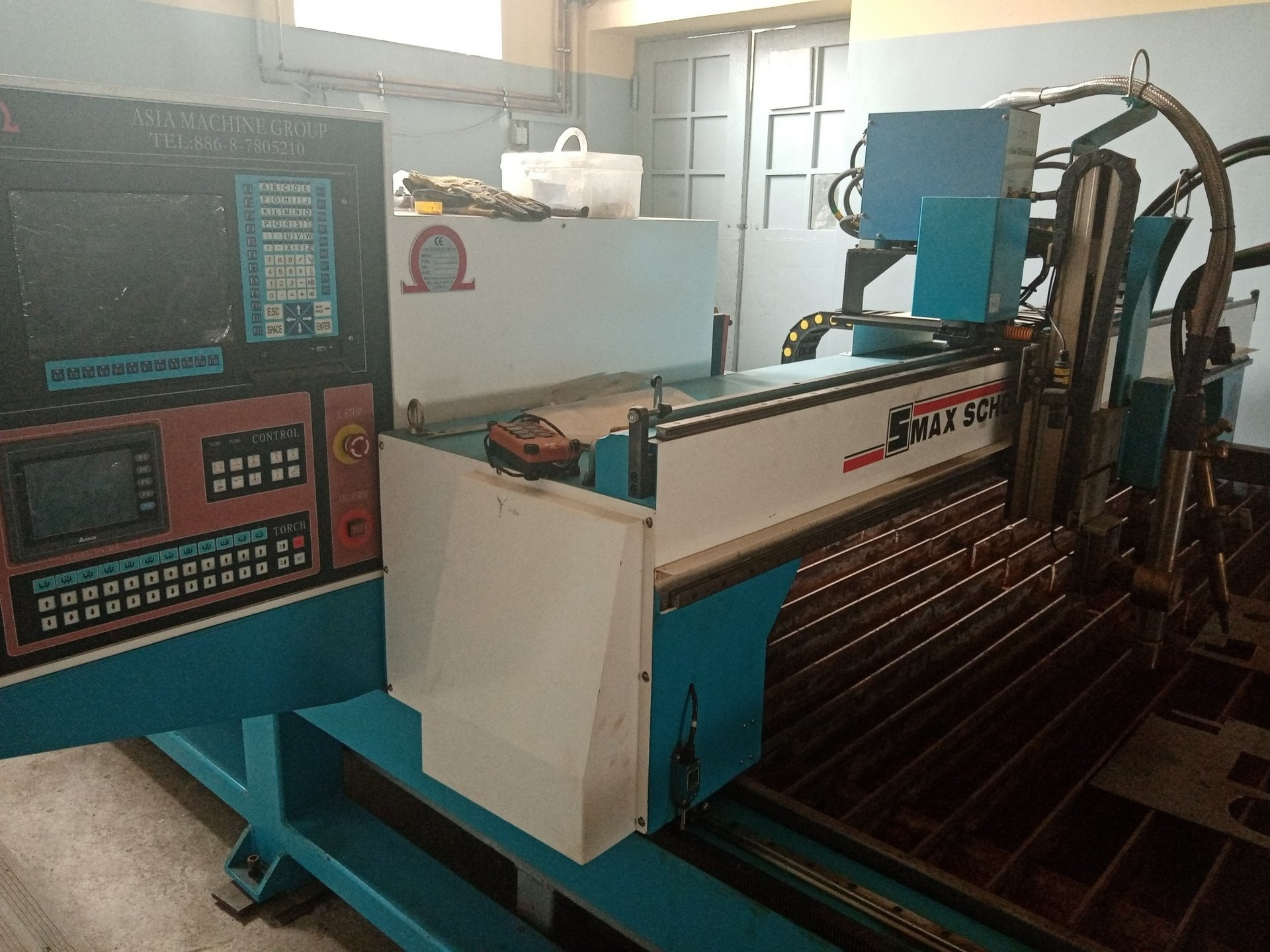

Станок газовой и плазменной резки AMG S820

Станок газовой и плазменной резки AMG S820, построенная тайваньской компанией ASIA MACHINE GROUP в 2013 году, используется для прецизионной резки заготовок из углеродистой и кислотостойкой стали.

Технические данные cтанок газовой и плазменной резки AMG S820

• рабочее время: 10 ч
• поверхность рабочего стола (Д х Ш): 6100 x 2500 мм
• максимальная толщина листа (углеродистая сталь, газовый резак): 200 мм
• максимальная толщина листа (кислотостойкая сталь, плазменный резак): 25 мм
• максимальная толщина листа (углеродистая сталь, плазменный резак): 25 мм
• толщина реза от края листа (плазменный резак): 40 мм
• скорость резки: 9000 мм/мин
• скорость позиционирования: 12000 мм/мин
• точность позиционирования: ± 0,1 мм
• повторяемость позиционирования: ± 0,1 мм
• мощность источника плазмы: 200 А
• установленная мощность: 6 кВт (газовая резка), 35 кВт (плазменная резка)
• вес машины AMG S820: 3500 кг

Оснащение cтанок газовой и плазменной резки

• программное обеспечение CAD/CAM: FASTCAM с функцией AUTO NESTING
• источник плазмы: TAIWAN PLASMA CORPORATION AP201
• промышленный PC: 2,8 GHz, 512 MB RAM, 1 GB HDD
• плазменный резак: HYPERTHERM
• газовый резак: KOIKE
• серводвигатель оси X: MITSUBISHI, 400 Вт (1 шт.)
• cерводвигатель оси Y: MITSUBISHI, 400 Вт (2 шт.)
• безлюфтовая передача серводвигателя
• стол с водяной кроватью
• лазерный указатель для облегчения позиционирования листа на столе
• кабельные трассы по осям X и Y шириной: 100/200 мм
• EMI-фильтры для защиты серводвигателей
• система охлаждения/нагрева для ЧПУ
• микроконтроллер AVR для стабилизации напряжения ЧПУ
• USB-порт
• руководство по эксплуатации на польском языке

Станок газовой и плазменной резки S-820 проработал всего 10 часов после оперативного запуска.
