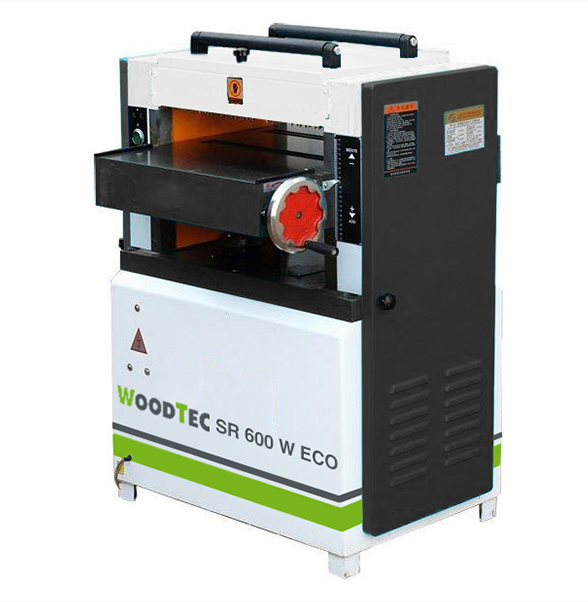

НАЗНАЧЕНИЕ:
Предназначены для продольного одностороннего строгания в размер по толщине плоских заготовок из древесины.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.
Схема обработки
Отличительные особенности
- шейперный вал;
- секционный подающий вал позволяет одновременно подавать заготовки разной толщины;
- рабочий стол станка оснащен двумя гладкими роликами, которые исключают застревание заготовки при обработке;
- настройка стола на размер обработки осуществляется с помощью маховика по миллиметровой шкале;
- оснащен когтевой защитой, предотвращающей выброс заготовки.
Краткие характеристики
Размеры обрабатываемой заготовки
| Ширина, наибольшая, мм | 610 |
| Толщина, наименьшая, мм | 8 |
| Толщина наибольшая, мм | 180 |
| Длина не менее, мм | 200 |
| Толщина снимаемого слоя, наибольшая, мм | 5 |
| Диаметр ножевого вала, мм | 75 |
| Количество ножей, шт | 150 |
| Скорость подачи заготовки, м/мин | 7; 10 |
| Частота вращения ножевого вала, об/мин | 5100 |
| Мощность электродвигателя привода ножевого вала и подачи, кВт | 5,5 |
Габаритные размеры
| Длина, мм | 790 |
| Ширина, мм | 980 |
| Высота, мм | 1130 |
| Вес, кг | 390 |
