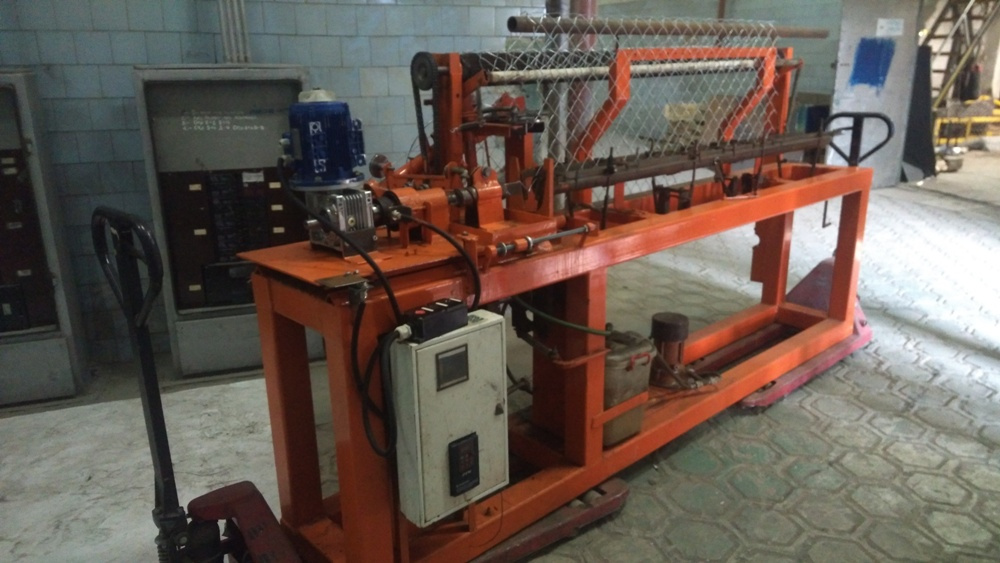

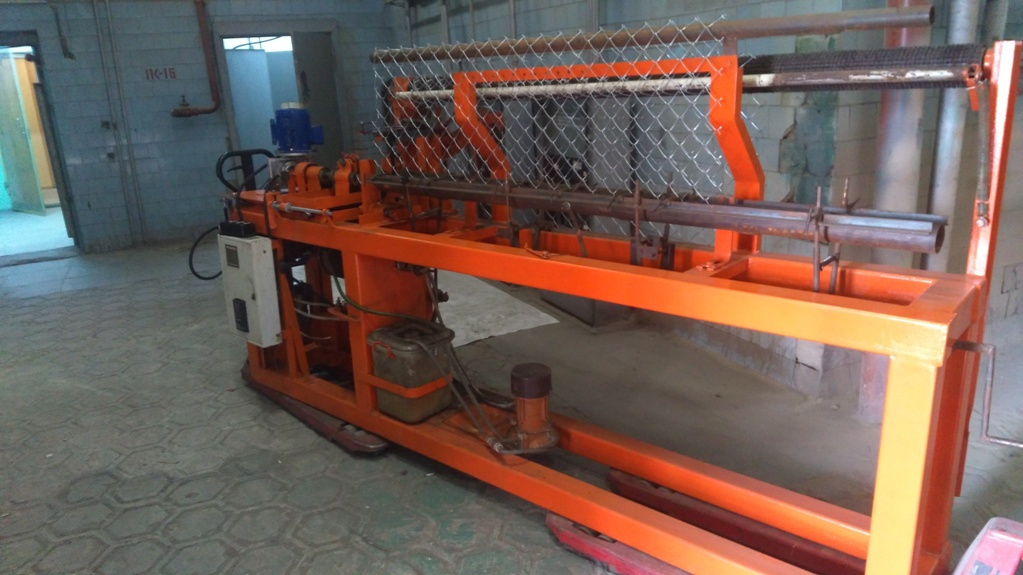

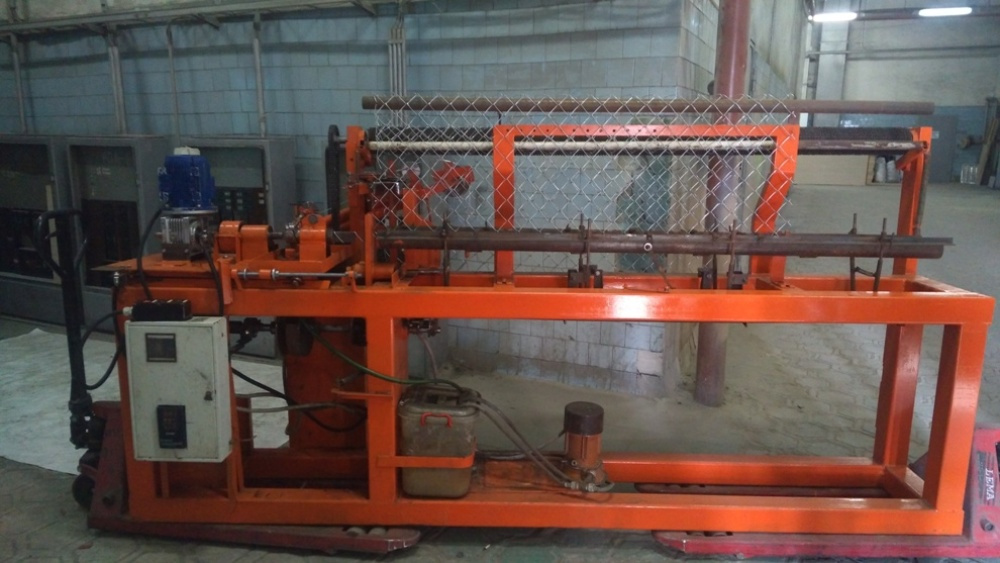

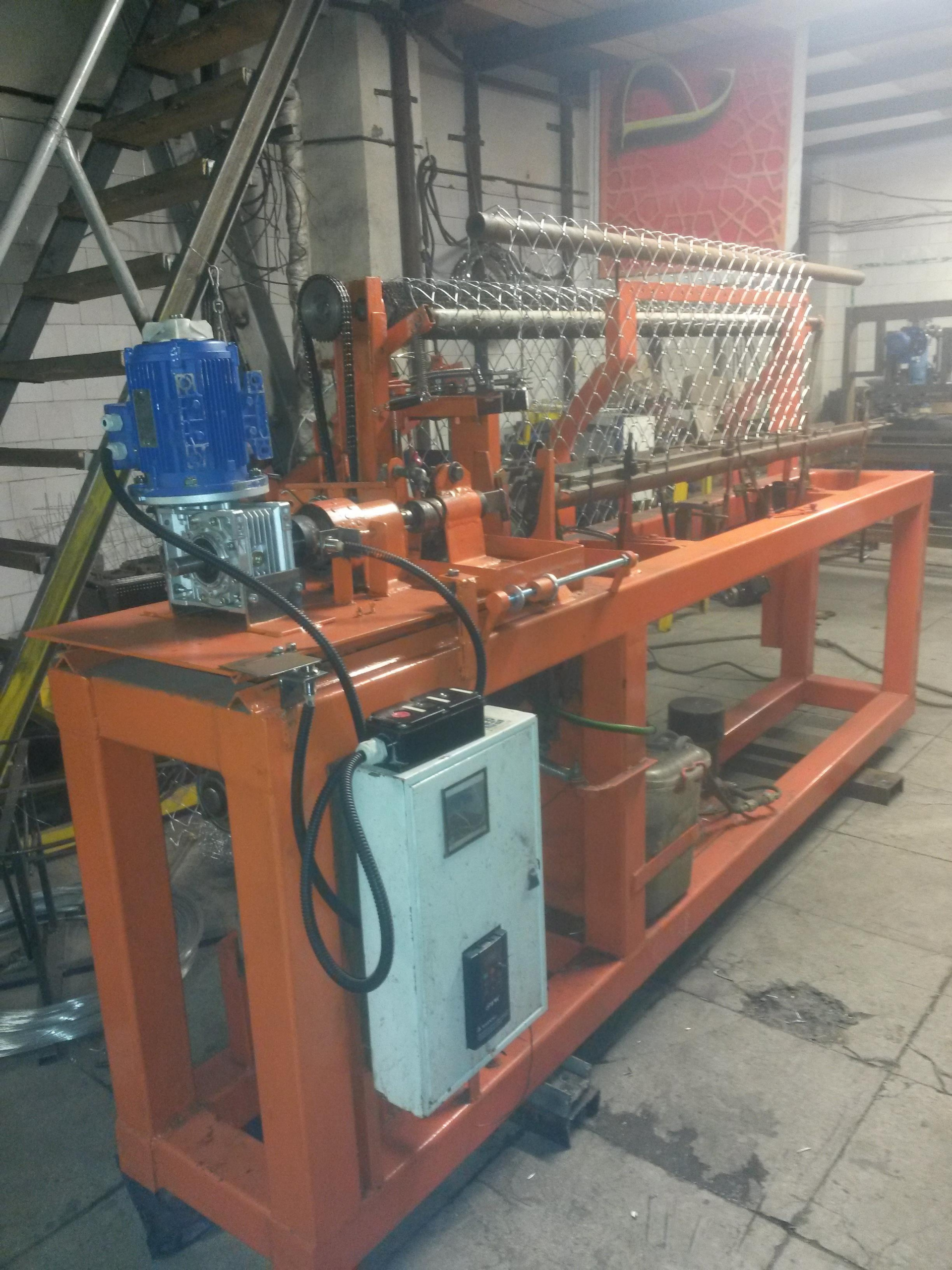

Станок автомат АСП-6 для производства сетки-рабицы

Станок для производства сетки-рабицы, далее по тексту станок, предназначен для изготовления сетки-рабицы квадратной и ромбической формы из термически необработанной проволоки ГОСТ 3282-74, из сталей СТ.0, СТ.1, Ст.2, СТ.3, без покрытия и оцинкованной. Возможно плетение сетки-рабицы из других видов проволоки (нержавеющей, хромированной, термически необработанной и т.д.) , но это потребует подбора скоростных характеристик, видов смазки, угла загиба пластины.

Станок рассчитан на работу в закрытых помещениях исполнения У, категория 31 по ГОСТ 15150.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

3. КОМПЛЕКТ  ПОСТАВКИ

4. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ

ВСЕ ТОКОПРОВОДЯЩИЕ ЧАСТИ СТАНКА НЕОБХОДИМО ЗАЗЕМЛИТЬ!!!

Внимание! Категорически запрещается осуществлять ручное движение валов, откусывание проволоки кусачками, другие ручные операции с включенным станком! Всегда ОБЯЗАТЕЛЬНО ВЫКЛЮЧАЙТЕ СТАНОК! Это первое, что вы должны четко усвоить.

1. К обслуживанию станка могут быть допущены работники, прошедшие обучение согласно настоящему руководству, по эксплуатации и получившие инструктаж по технике безопасности на рабочем месте.
2. Запрещается

• Производство регулировки, наладки, смена комплектующих частей без отключенного питания станка.
• Подправлять проволоку подающую в станок при его работе.
• Находится в зоне размотки проволоки посторонним лицам.
• Производить уборку без отключения станка.
• Загромождать проходы вокруг станка.

В остальных случаях необходимо соблюдать Правила техники безопасности при эксплуатации металлообрабатывающего оборудования.

5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

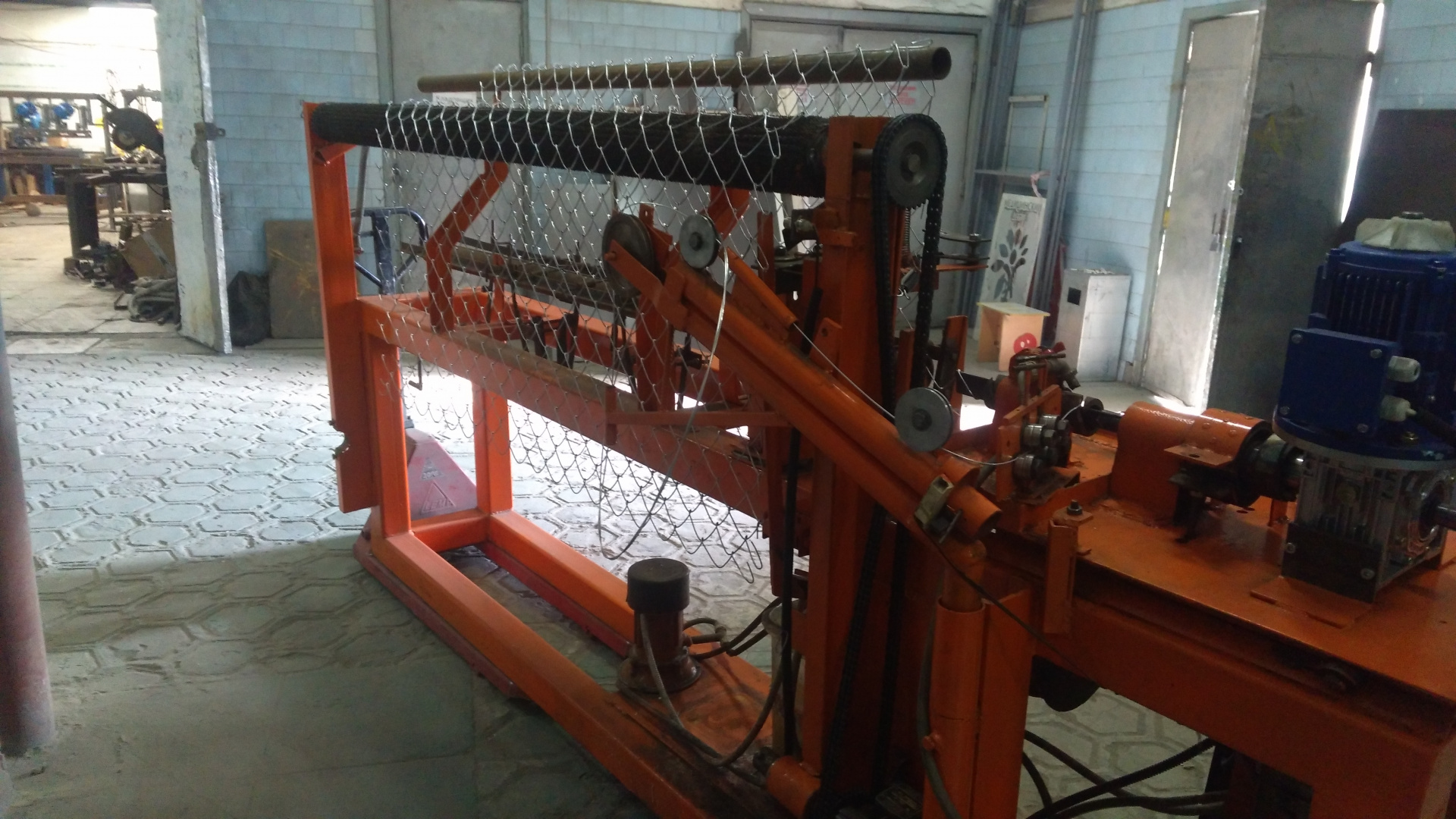

Станок состоит из следующих частей и механизмов:

• Сварная рама  с основным валом и системой зажима винтовой втулки
• Подвижный стол, на  который крепится электродвигатель
• Устройство подачи проволоки с механизмом натяжения.
• Система управления электрошкафа , пускателя и кнопки управления.

6. ПОДГОТОВКА СТАНКА К РАБОТЕ.

Для введения станка в эксплуатацию, необходимо выполнить следующее:

Установить станок на ровную бетонную площадку,при необходимости использовать подкладки (выравнивают в 4 точках.

Заземлить станок в соответствии с Правилами эксплуатации электрооборудования.

Соединить станок с сетью переменного трехфазного тока, с напряжением 380В.

Установить проволоку низкоуглеродистую, термически необработанную, ГОСТ 3282-74:

• Ячейка 25 – диаметр проволоки 1,4 мм.
• Ячейка 45 – диаметр проволоки 1,8 мм.
• Ячейка 50 – диаметр проволоки 2,0 мм.
