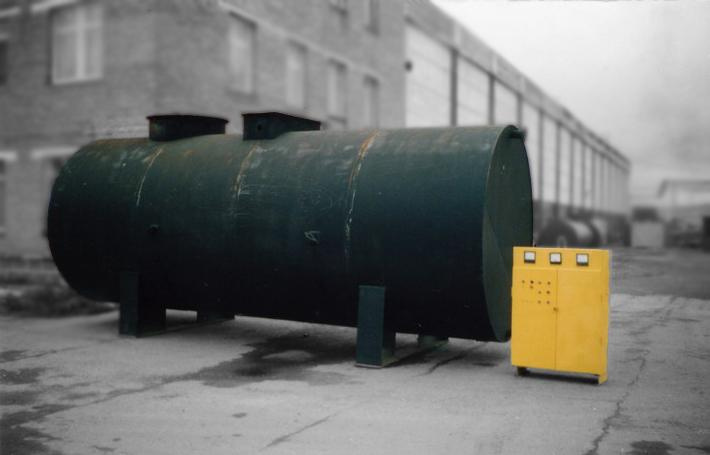

Битумный битумоварный котел

Наименование

Параметры

Ед. изм

Кол-во

Обечайка

Лист Ст.3 6мм

м2

44,52

Днище

Лист Ст.3 6мм

м2

8,44

Раскос

Уголок 50х50х4 Гост 8509-93

шт

9

ухо

Лист 16 ГОСТ19903-74

шт

4

Утепление

100 мм негорючий утеплитель

м3

6,8

Внешняя обечайка

Лист 1,2мм Ст3

м2

68

Патрубок D616мм

Ст3

шт.

1

Крышка люка d616мм

Ст3

шт.

1

Лестница обслуживания

Ст3

шт.

1

Площадка обслуживания

Ст3

шт.

1

Патрубок для регистров 1276Х616мм

8мм Ст3

шт.

1

Усиление днища под ложементы

8мм Ст3 500Х1964мм

шт.

2

Ложемент

8мм Ст3

шт.

4

Нагреватель трубчатый, бесшовный

Труба 57Х3,5 Ст20 Гост 8732-78, 8731-74

м.п.

90

Патрубок 89

Труба 89Х3,5 Ст20 гост 8732-78, 8731-74

м.п.

1

Фланец ДУ80

PN10, плоский

шт.

3

Труба с масляной рубашкой, для верхней загрузки продукта

ДУ80 Ст3, рубашка ДУ108 Ст3

Длина 2м, должен имеет 2 фланца, один для подсоединения к верхнему патрубку на емкости, второй для подключение магистрали для приема битума.

Должны быть учтены отводы в конструкции, для соединения с верхним патрубком.

шт.

1

Врезной нагревательной элемент, с возможностью замены вышедших из строя нагревателей без слива битума.

12 КВт

шт.

4

Шкаф управления с регулировкой температуры нагрева и поддержанием заданной температуры.

Измеритель нагреватель ТРМ1 – 2шт

Термопара ДТС035-Pt100-в3-160 – 2шт

Пускатель магнитный 18А 380В  катушка управления 24В, монтаж на DIN рейку – 4шт

DIN рейка – 500мм

Ящик монтажный  300Х300Х150 пылевлагозащищенный – 1шт

шт

1

Кабель КГтп 4Х2,5

ТУ 3544-016-12350648-16

м.п.

25
