Назначение и область применения.

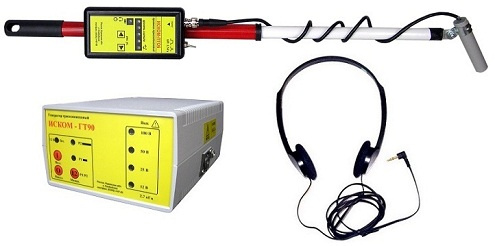

Трассоискатель «ИСКОМ-06ГТ90» предназначен для проведения следующих видов работ:
- Поиск подземных токопроводящих коммуникаций (металлических трубопроводов, газонефтепроводов, водопроводов, силового электрокабеля, кабеля связи и др.) на активной частоте 2,7 кГц.
- Определение глубины прокладки подземных коммуникаций.
- Поиск повреждений кабеля.
- Поиск газонефтепроводов (под катодной защитой), поиск электрокабеля, под нагрузкой(в пассивном режиме без генератора).
Особенности трассоискателя.
Приемник:
Малый вес-0,35кг.Индикация сигнала звуковая (наушники), визуальная (шкала LED).Цифровой регулятор усиления (энергонезависимая память).Индикация разряда батареи.
Генератор:
Мощный генератор-90 Вт.Автоматическое согласование с нагрузкой.Защита аккумулятора от полного разряда (автоматическое отключение).
Эксплуатационные характеристики трассоискателя «ИСКОМ-06ГТ90».
Дальность действия >50 км (для бронированных ВОЛС). Для туб до 5 км от места подключения генератора.Точность определения искомой трассы ±5 % от глубины залегания.Точность определения глубины искомой трассы ±5% до 10 м.Общая масса комплекта не более 3,5 кг.
Технические характеристики приемника.
Усиление, динамический диапазон-80 dBДва режима работы (широкополосный «ШП» -0.5-3.0 кГц. узкополосный Fср -2,7 кГц.)Индикация (звуковая-наушники, визуальная- шкала LED).Источник питания батарея 9В (6F22), продолжительность работы от одного источника питания до 15-часов.Габаритные размеры-770х70х60 мм (420х70х60 мм). Масса-0,35 кг.Допустимая температура от -20°С до +40°С.Класс защиты от внешних воздействий- IP 54
Технические характеристики генератора.
Рабочая частота - 2,7 кГц (работает в импульсном режиме).Мощность генератора- 5 Вт./90 Вт. (переключается).Внутренний источник-аккумулятор (12 В./4.5-5.0 А.).Продолжительность работы-5 Вт.-20 час. /90 Вт.-4 час.Зарядное устройство- 12 В /0.7 А.Зарядка аккумулятора- 8 час.Габаритные размеры- 140x190x80 мм. Масса- 2,35 кг.Допустимая температура от -20°С до +40°С.Класс защиты от внешних воздействий- IP 54
Состав комплекта.
Приемник ИСКОМ-ПТ06, генератор ИСКОМ-ГТ90, заряд. устройство, наушники, штырь заземления, соединительные провода, сумка, инструкция по эксплуатации.
Заказ и условия поставки.
Срок поставки: в течение 5 дней после поступления предоплаты. Гарантийный срок-12 мес. Цена-35000 руб.
