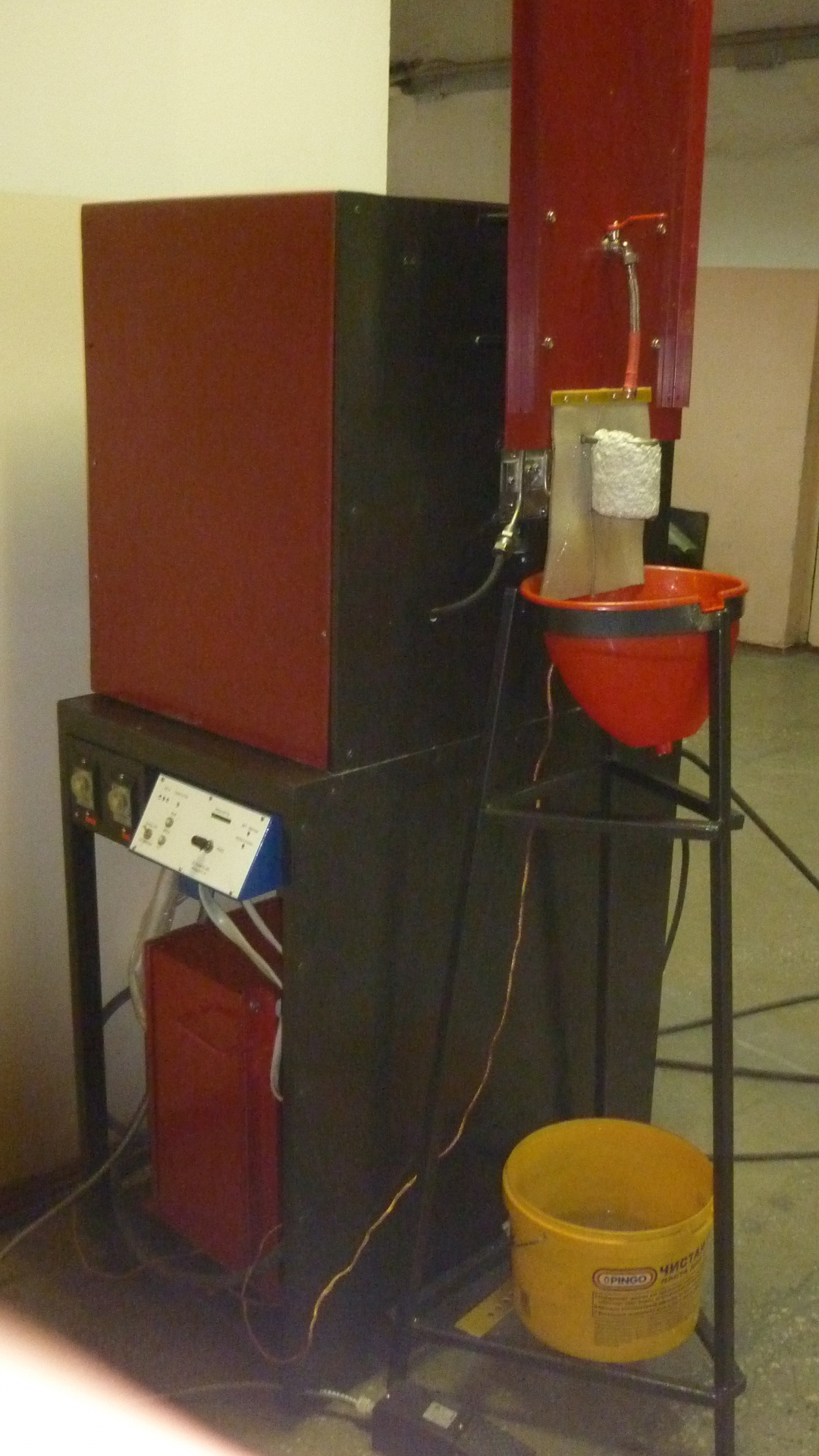

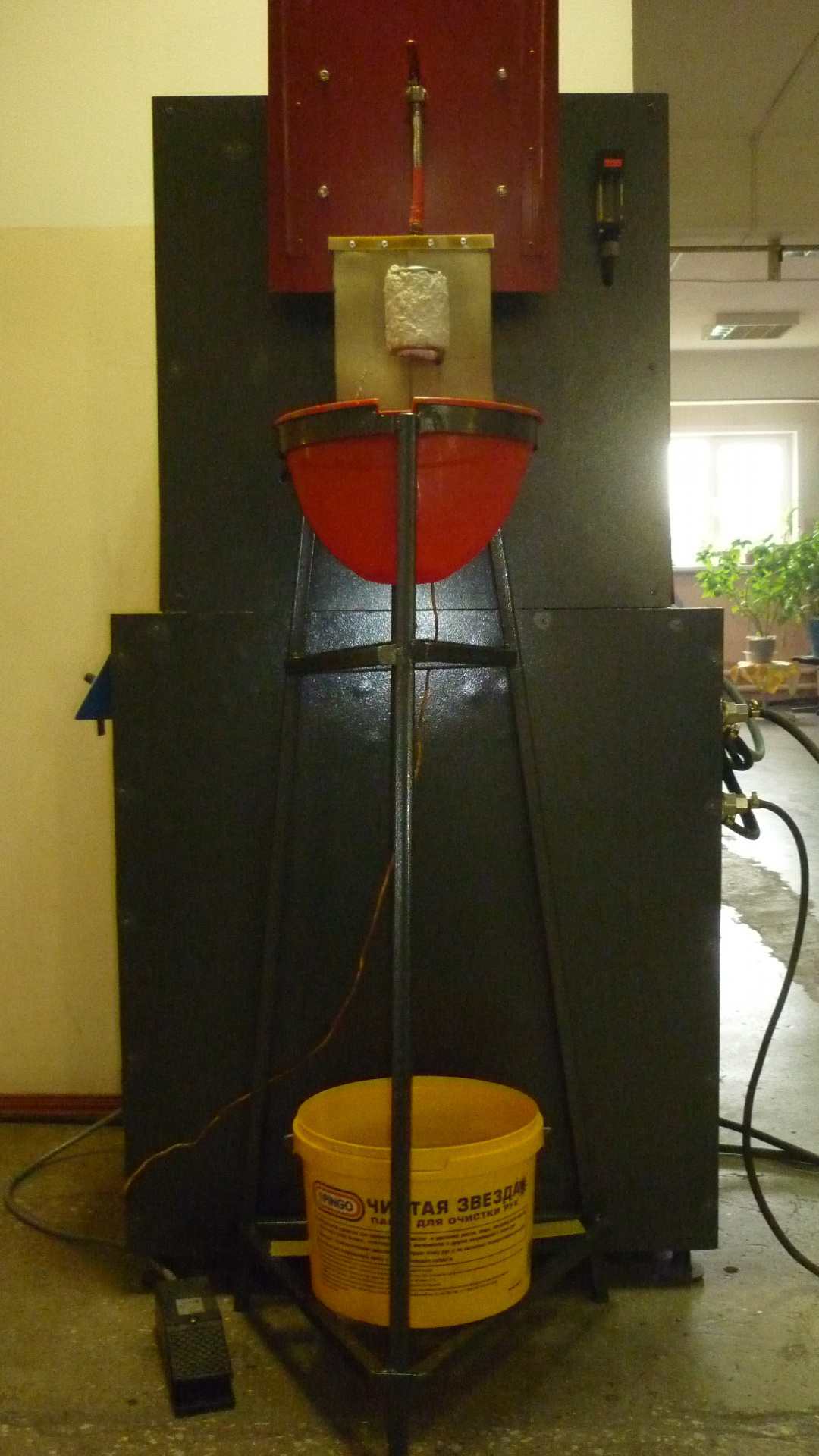

Установка отжига медных ножек катушки якоря УИН-16/2, предназначена для нагрева деталей до заданной температуры с целью придания им пластичности.

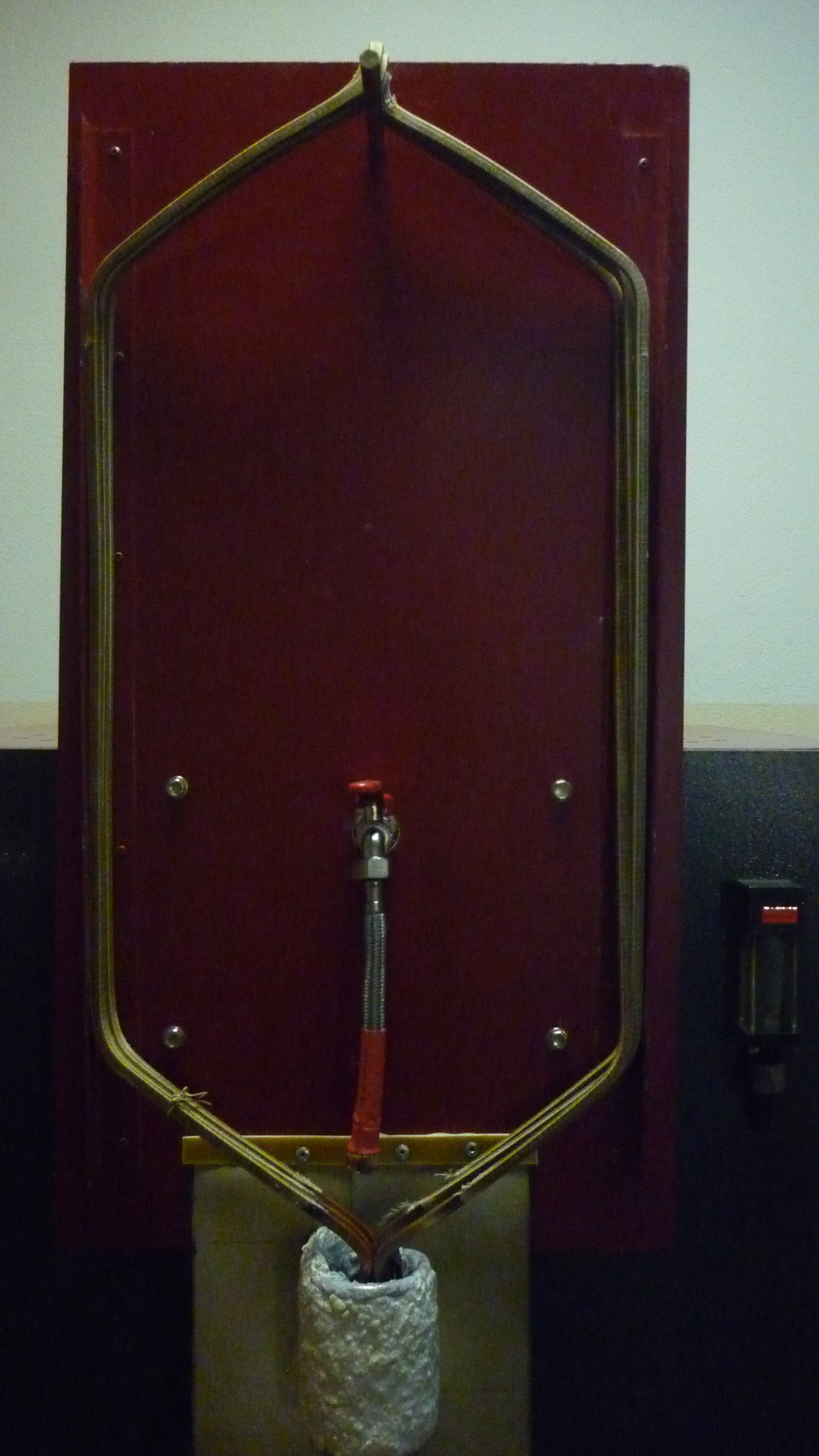

В ВБГ сетевое напряжение 380 В, 50 Гц преобразуется в высокочастотное с частотой 66 кГц и по межблочным кабелям подается в БСУ, который состоит из согласующего устройства (СУ), блока управления задержкой, блока электроклапанов. При нажатии на педаль происходит подключение индуктора к выходу трансформатора СУ и подача на него выходного напряжения генератора ВБГ-16. Нагрев предварительно установленной детали осуществляется токами высокой частоты, наводимыми в нагреваемой детали электромагнитным полем индуктора. Время подачи напряжения, и следовательно нагрева ножек катушки якоря, регулируется с помощью реле времени и устанавливается технологом после подбора. С отключением индуктора автоматически подается напряжение в цепь регулирования охлаждением ножек катушки якоря путем подачи воды на нагреваемую деталь. Время подачи воды на охлаждение ножек катушки якоря также устанавливается технологом после подбора с помощью второго реле времени.
| # | Характеристика | Ед. | К-во |
|---|
| 1 | Потребляемая мощность | кВт | 16 |
| 2 | Напряжение питания от сети переменного тока 50 Гц | В | 380 |
| 3 | Температура нагрева настраиваемая, не более | °С | 1000 |
| 4 | Рабочая частота | кГц | 66 |
| 5 | Выходное напряжение генератора | В | 2х150±5% |
| 6 | Расход воды на охлаждение | л/ч | 200 |
| 7 | Время нагрева | сек | 10...30 |
| 8 | Габаритные размеры генератора | мм | 750х580х410 |
| 9 | Габаритные размеры блока согласования и управления | мм | 660х1100х700 |
| 10 | Габаритные размеры стойки для размещения оборудования | мм | 920х1000х700 |
| 11 | Общий вес | кг | 145 |
| # | Комплект поставки | Ед. | К-во |
|---|
| 1 | Генератор ВБГ-16 | шт | 1 |
| 2 | Блок управления и согласования БСУ | шт | 1 |
| 3 | Индуктор | шт | 1 |
| 4 | Стойка для приема охлаждающей воды | шт | 1 |
