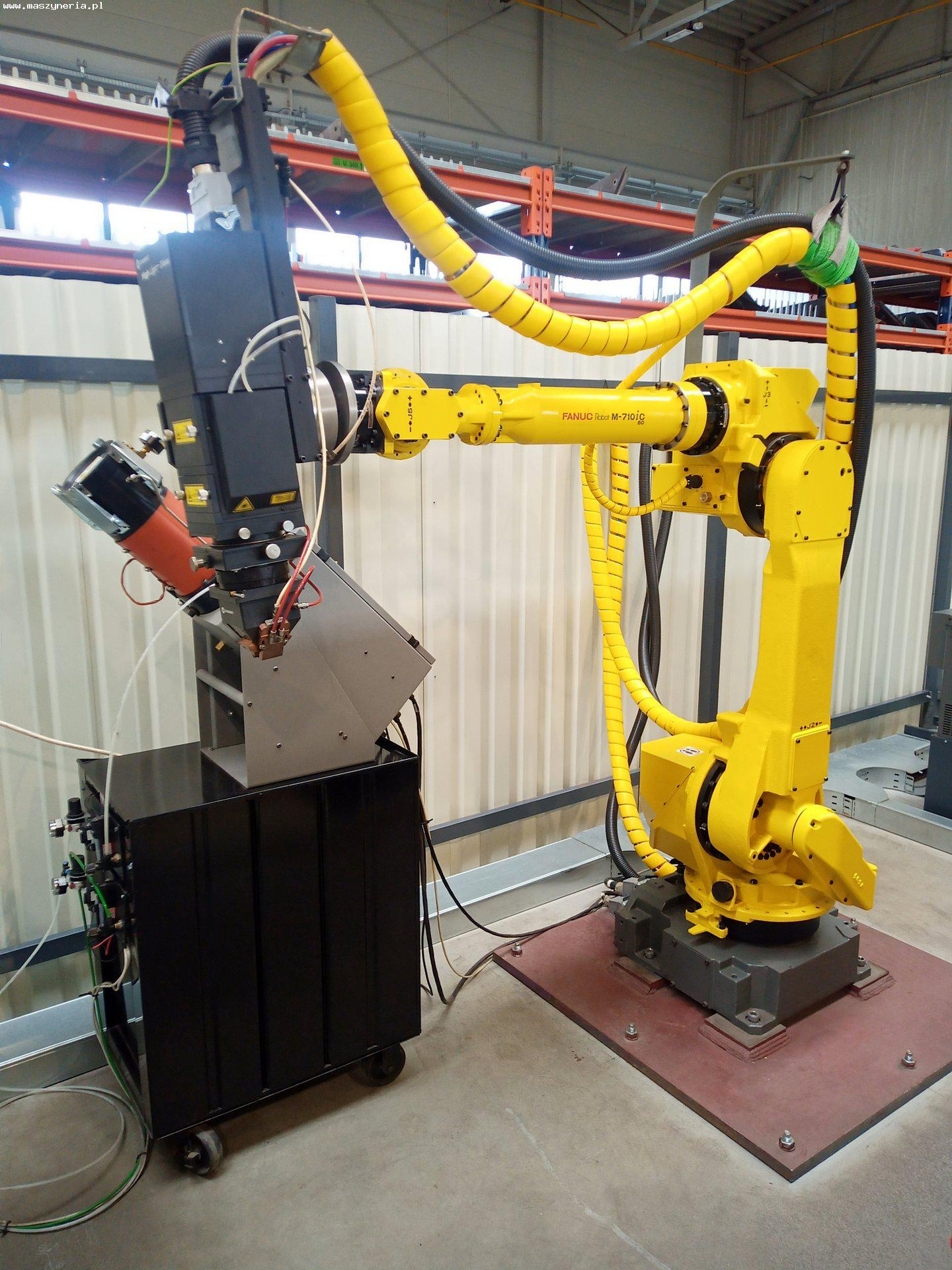

Сварочный робот FANUC M-710iC/50

Сварочный робот FANUC M-710iC/50 используется для выполнения процесса наплавки — покрытия поверхности расплавленных заготовок слоем порошка, чтобы завершить дефекты заготовки или придать ей новые свойства.

Роботизированная сварочная станция включает в себя:
— робот FANUC M-710iC/50

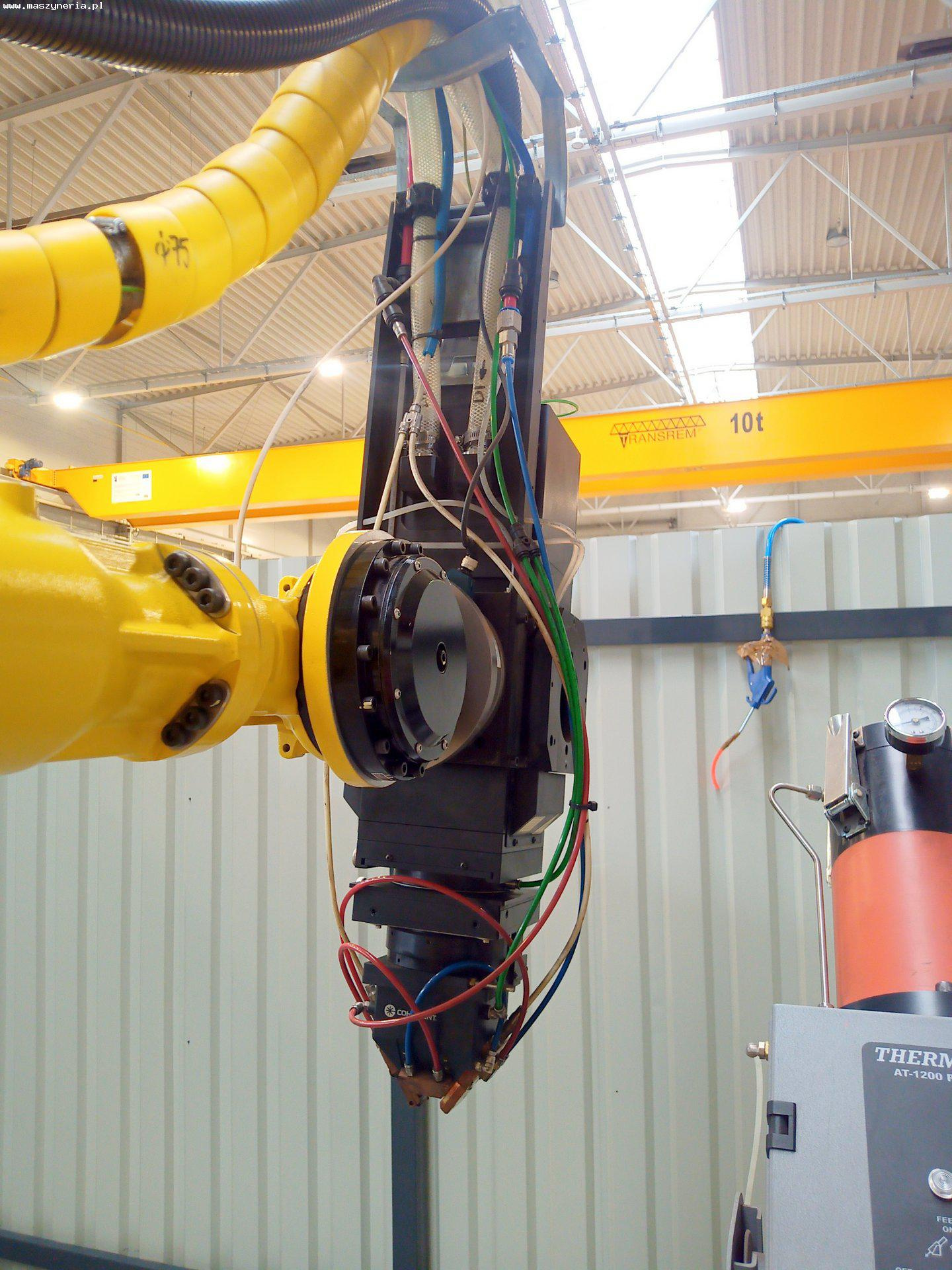

— лазерная головка COHERENT HighLight D-Series 10kW
— контроллер лазерной головки COHERENT HightLight 10000D
— устройство подачи порошка THERMACH INC. AT-1200 POWDER FEEDER
— охладитель RIEDEL PC 321.2H6LE.I
— поворотный стол, состоящий из поворотного стола TAKOMAT RT400 и двигателей FANUC

Характеристики промышленного робота FANUC M-710iC/50

• год производства: сентябрь 2017 г.

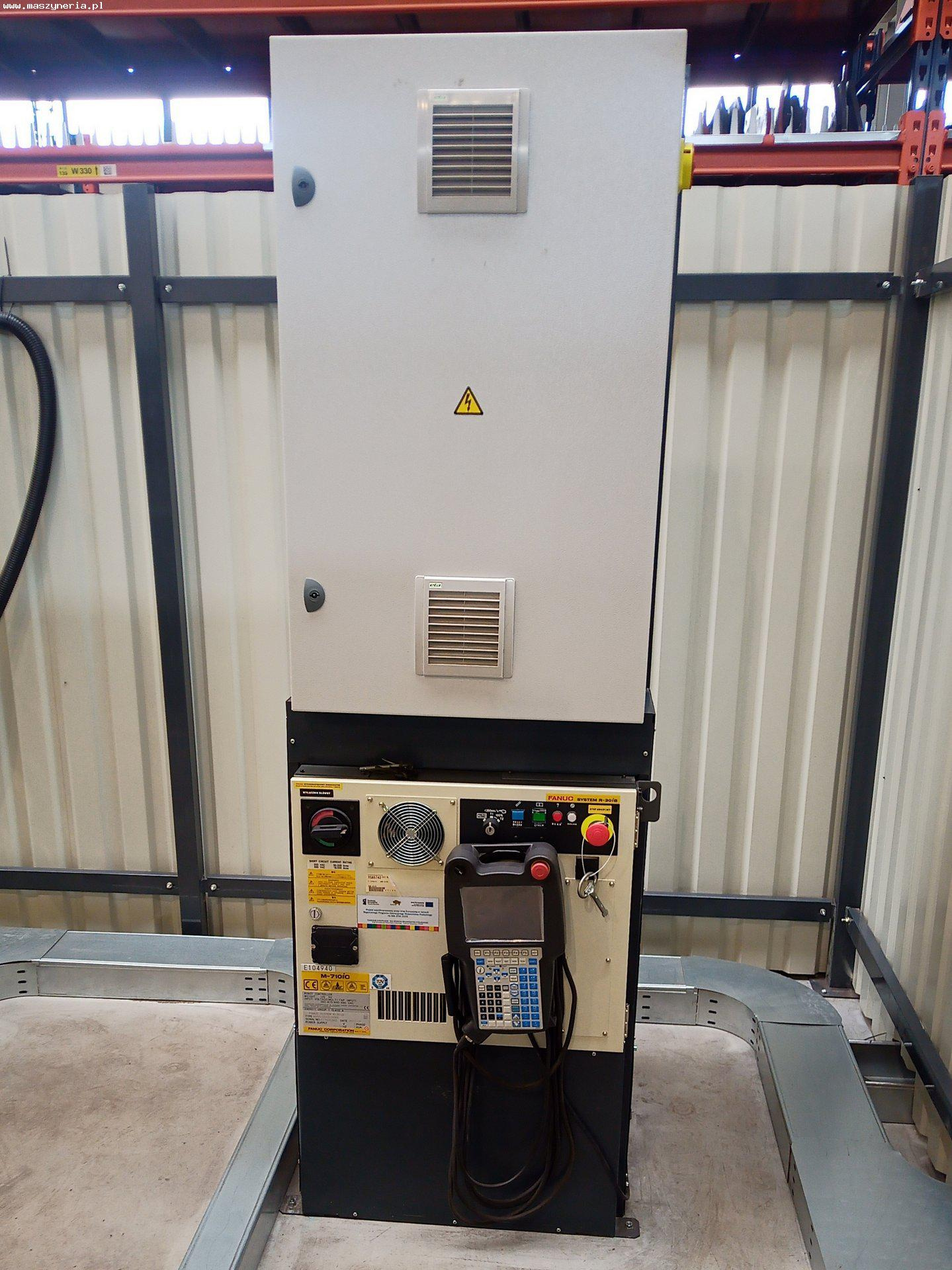

• контроллер: FANUC R-30iB Plus
• количество осей: 6
• максимальная грузоподъемность: 50 кг
• максимальный вылет руки: 2050 мм
• диапазон перемещения: 250°
• максимальная скорость перемещения: 250°/с
• повторяемость: ± 0,03 мм
• момент инерции: 206/28 Нм/кгм2
• встроенная подача воздуха
• возможность монтажа: на полу, под углом, вверх ногами
• габариты робота (Д х Ш): 535 x 550 мм
• средняя потребляемая мощность: 2,5 кВт
• уровень шума: 71,3 дБ
• температура окружающей среды: 0-45°C
• электропитание: 380-575 В; 50/60 Гц
• вес машины: 560 кг

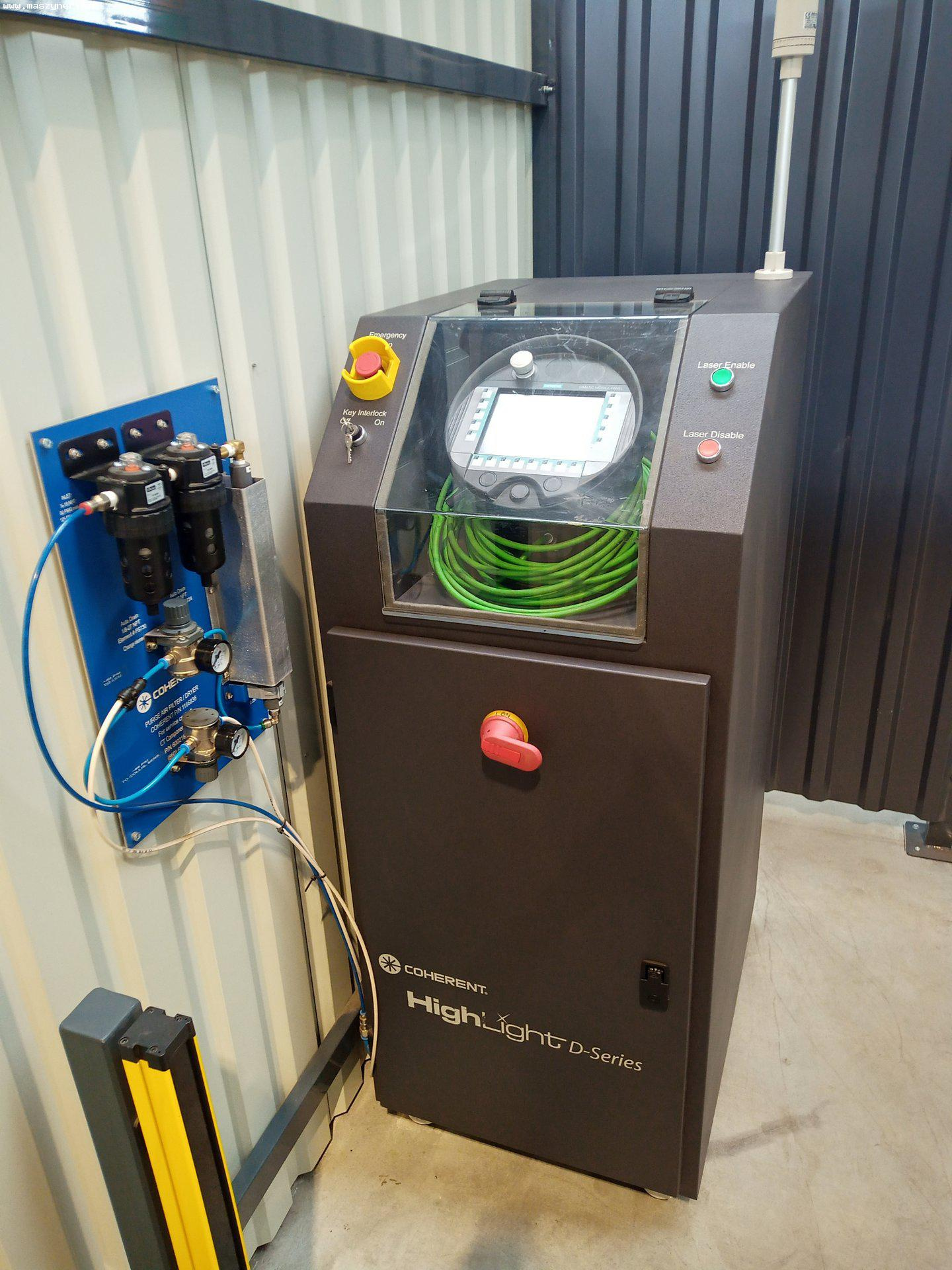

Технические характеристики контроллера лазерной головки COHERENT HightLight 10000D

• год выпуска: 2018
• общая мощность: 10 кВт
• минимальная длительность импульса: 3 мс
• длина лазерного луча: 975 ± 10 нм
• варианты линейного луча: 4,5,6,12,18,14,30 мм
• рабочая длина: 275 мм
• стабильность мощности: <2 %/h
• максимальная частота повторения: 300 Гц
• ток при полной нагрузке: 3×80 A
• электропитание: 3×400 В; 50/60 Гц
• габаритные размеры (Д х Ш х В): 586 х 850 х 1360 мм

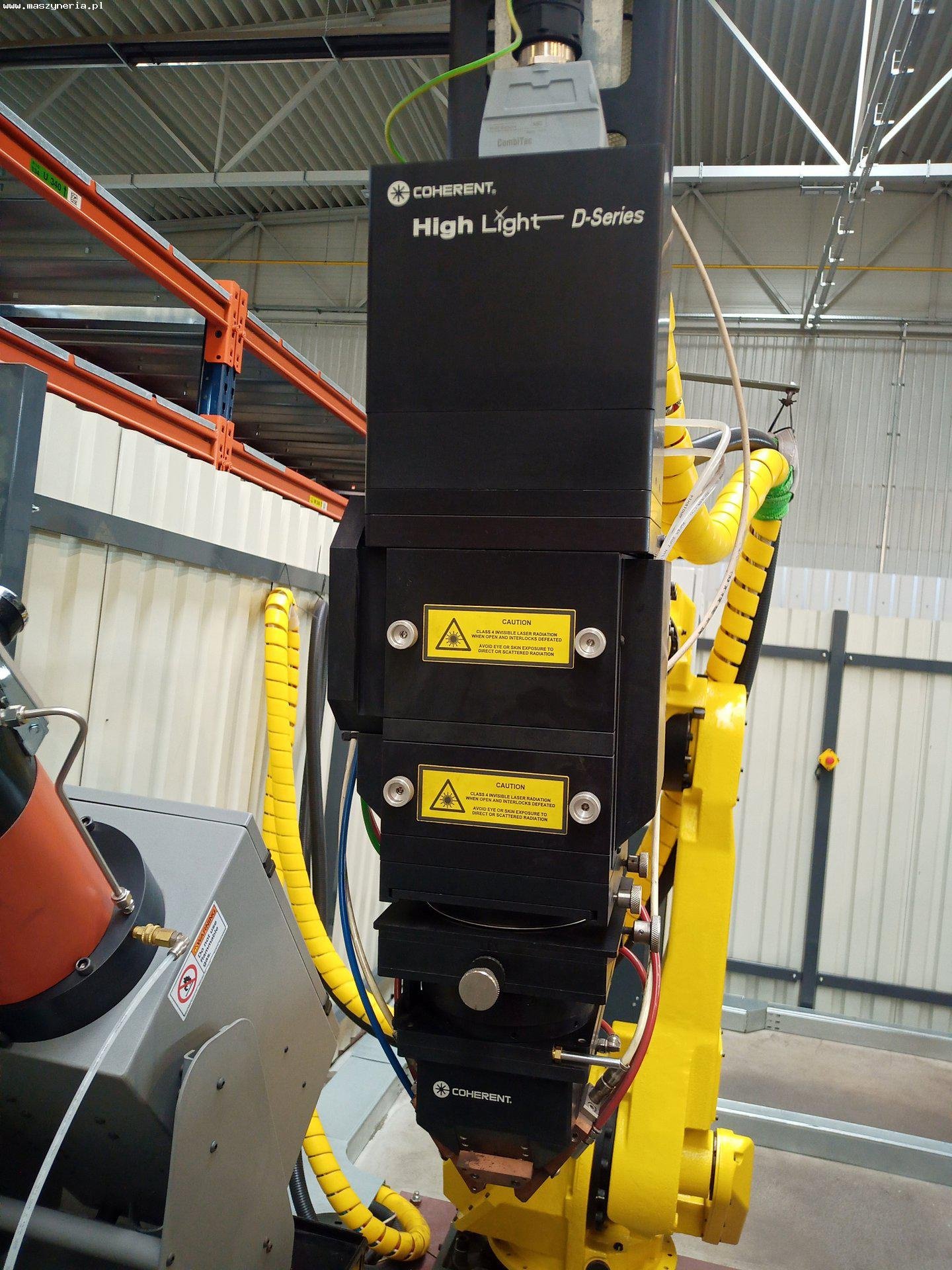

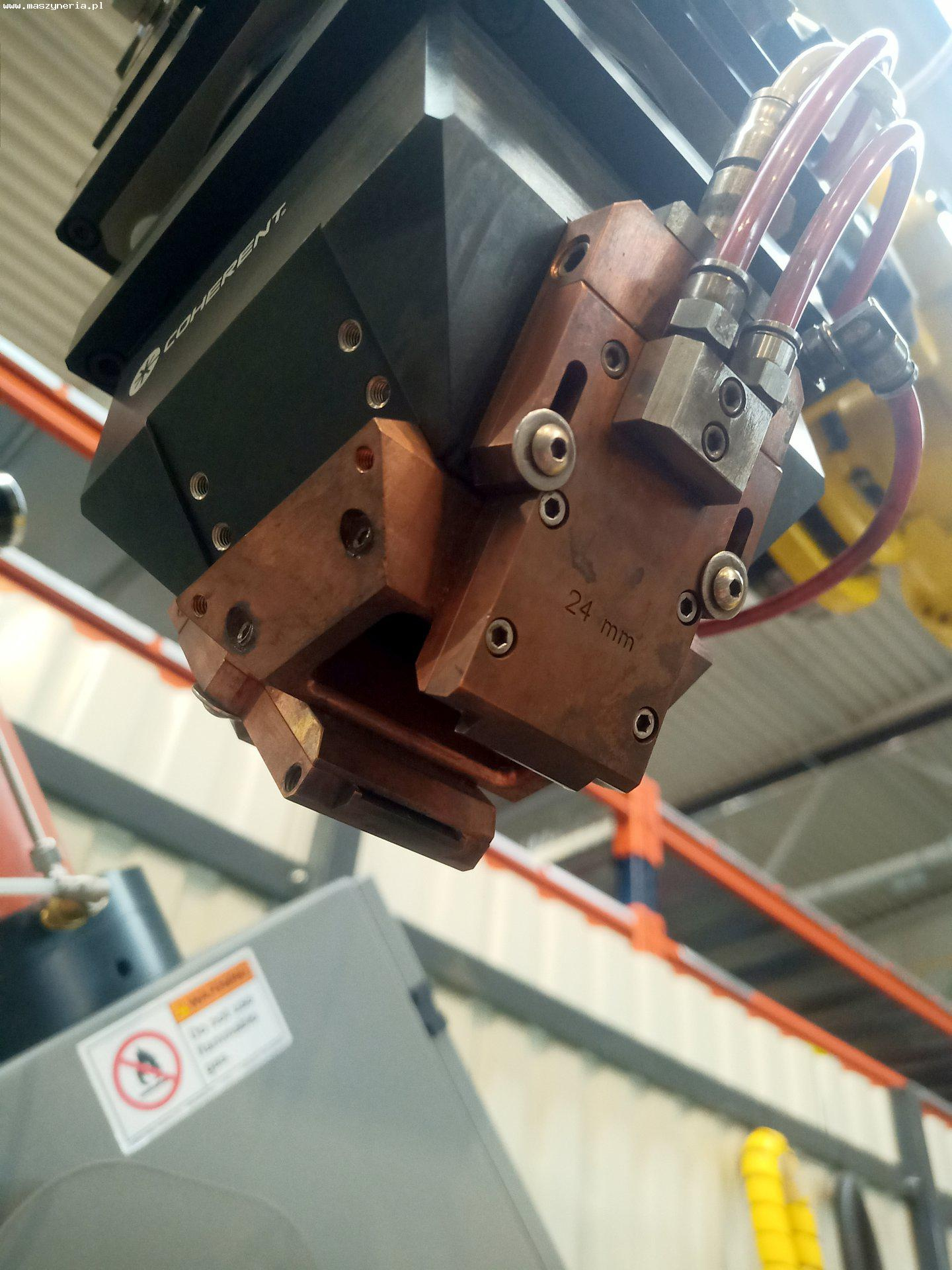

• размеры лазерной головки COHERENT HighLight D-Series 10kW (Д х Ш х В): 190 x 283 x 201 мм

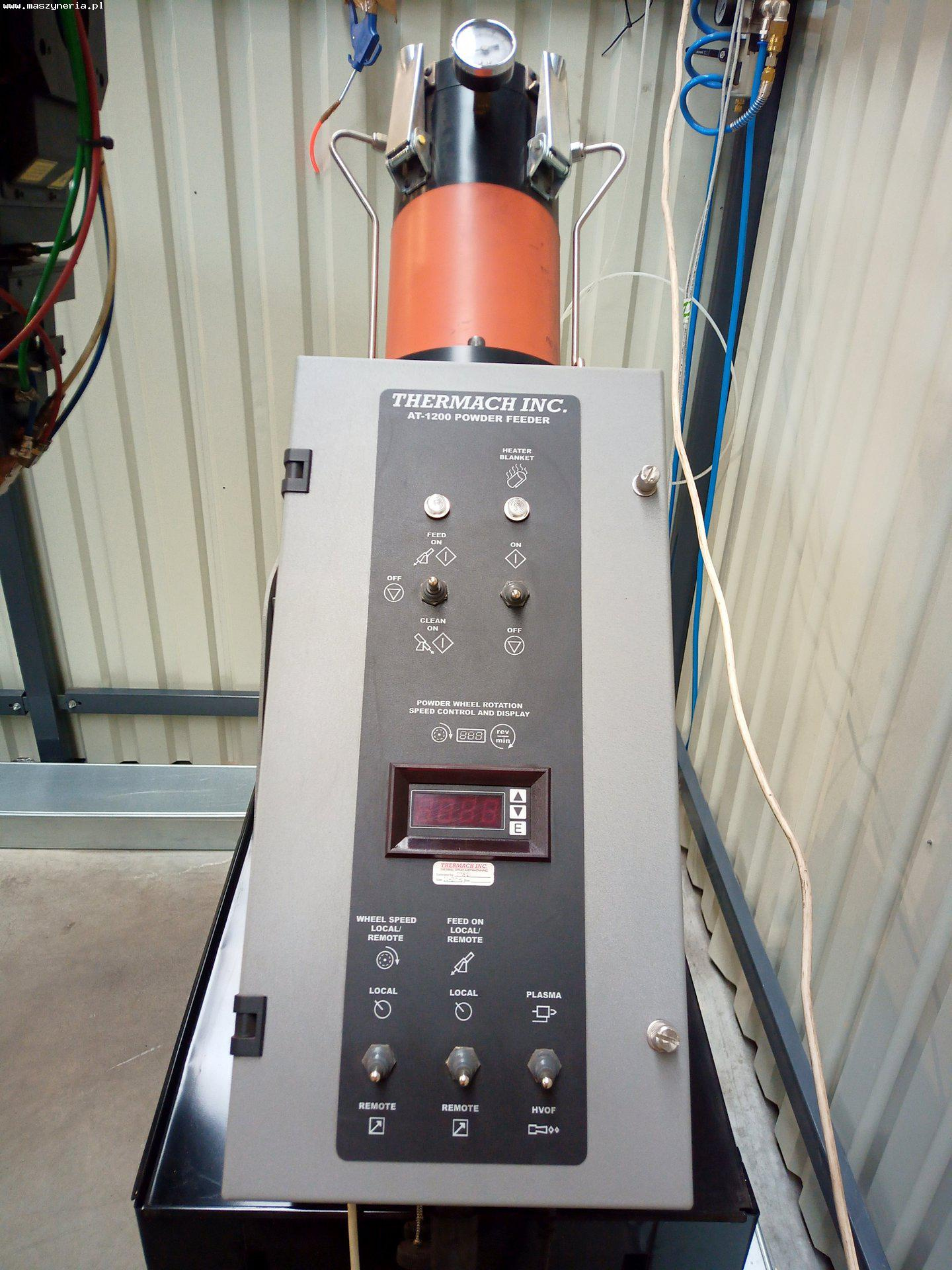

Технические характеристики THERMACH INC. AT-1200 POWDER FEEDER порошковый питатель

• точность подачи: ±2%/мин
• скорость вращения: 25 об/мин
• регулировка скорости
• вместимость: 3359 мл
• максимальное давление: 90 PSI
• дистанционное управление
• электропитание: 115/230 VAC; 50/60 Гц

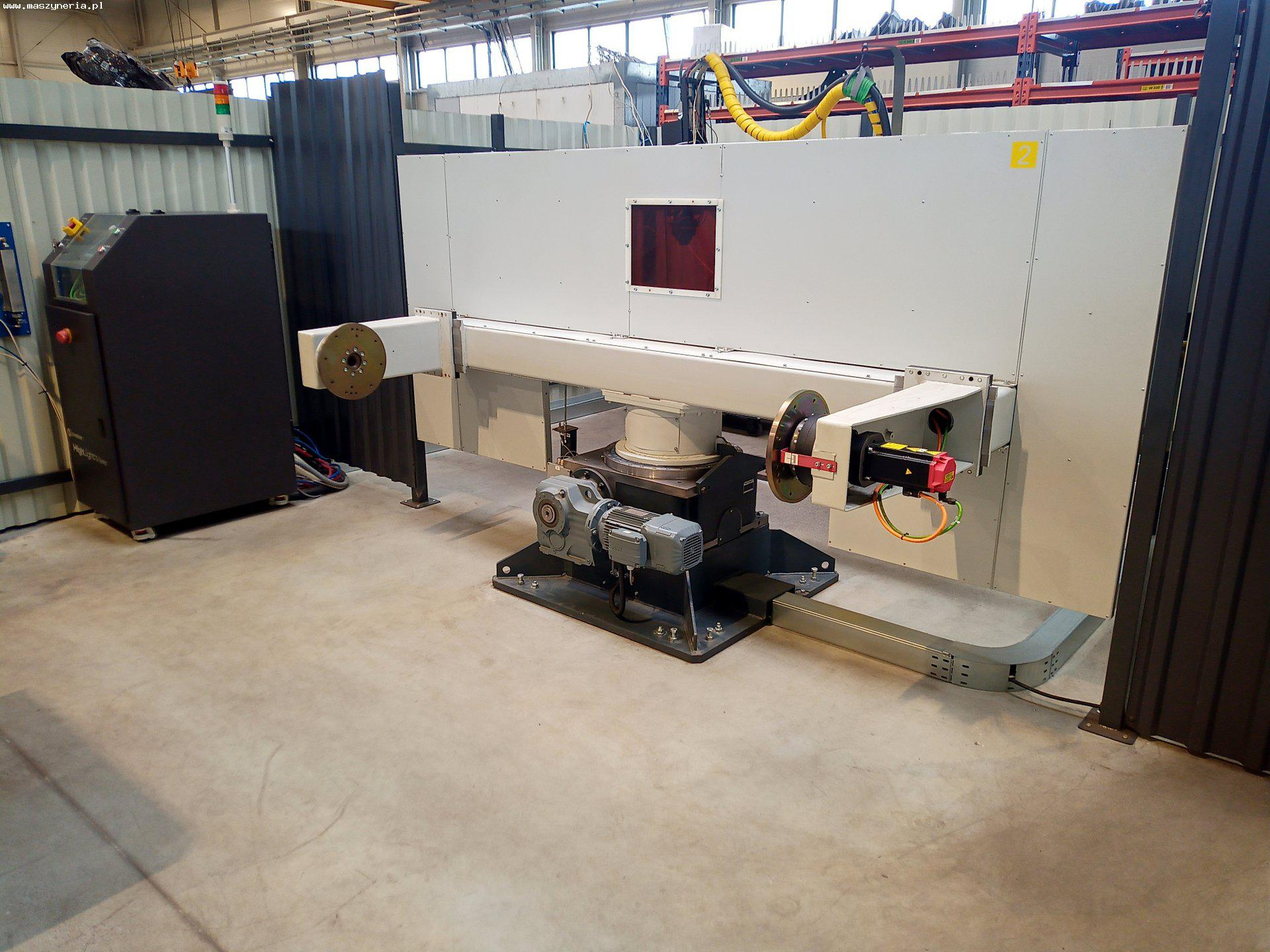

Особенности проигрывателя TAKOMAT RT400

• год выпуска: 2018
• количество индексов: 2,3,4,6,8,10,12,16,20,24,30,36
• максимальное количество циклов: 145/мин
• диаметр выходного фланца: 460 мм
• диаметр отверстия: 110H8 мм
• высота: 316 мм
• вес: 325 кг

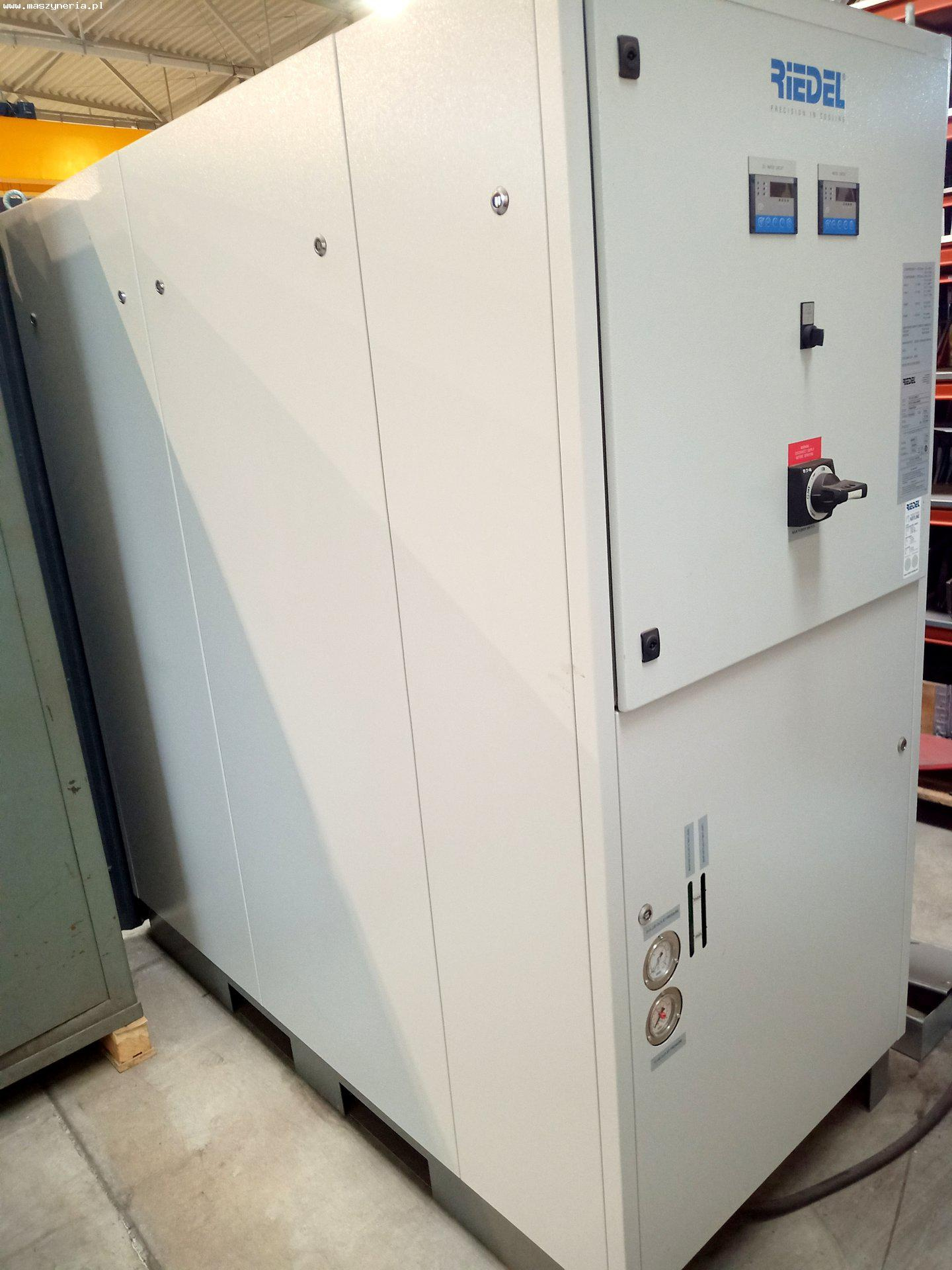

Подробная информация о чиллере RIEDEL PC 321.2H6LE.I

• год выпуска: 2014
• холодопроизводительность: 30 кВт
• рабочий диапазон (температура окружающей среды): +5 до -40°C
• рабочий диапазон (температура охлаждающей жидкости): +12 до +20°C
• максимальное рабочее давление: 20,2 бар
• общая потребляемая мощность: 12,3 кВт
• электропитание: 3×400/460 В; 50/60 Гц
• габаритные размеры (Д x Ш x В): 1541 x 874 x 1755 мм
• вес: 460 кг
