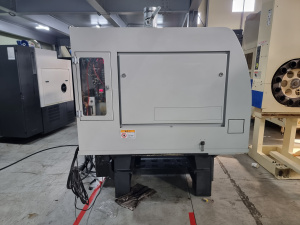

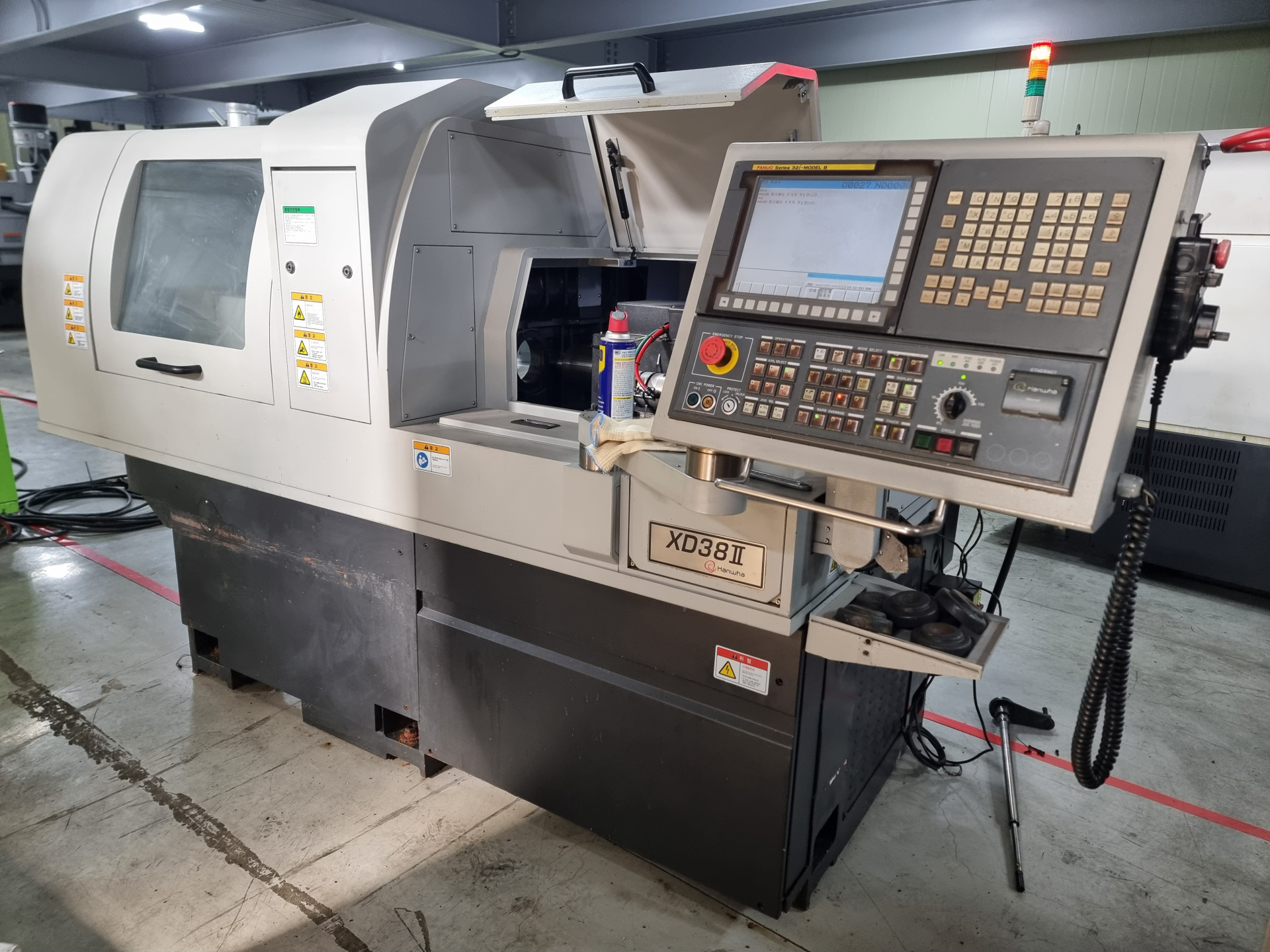

АВТОМАТ ПРОДОЛЬНОГО ТОЧЕНИЯ HANWHA XD38II - N

АВТОМАТ ПРОДОЛЬНОГО ТОЧЕНИЯ HANWHA XD38II - N (г.в  2015) + Bar-feeder (IEMCA BOSS-542)

- 2 шт. на продажу

Макс. скорость вращения (об/мин) 8000

Макс. обрабатываемый диаметр (мм) 38

Противошпиндель

Макс. скорость вращения (об/мин) 7000

Макс. обрабатываемый диаметр (мм) 38

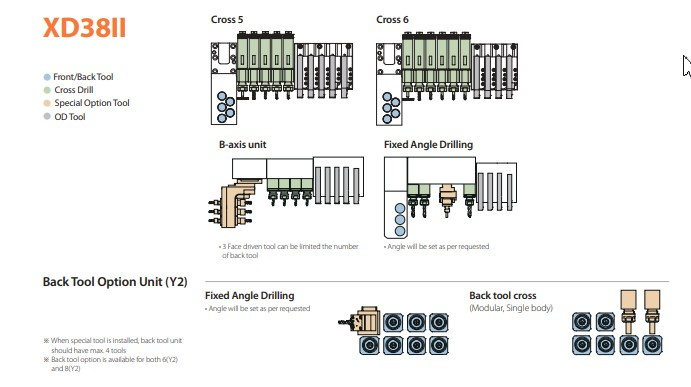

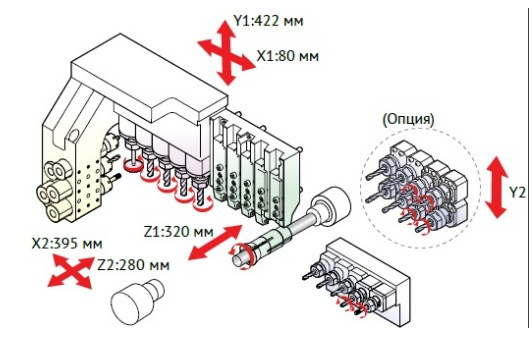

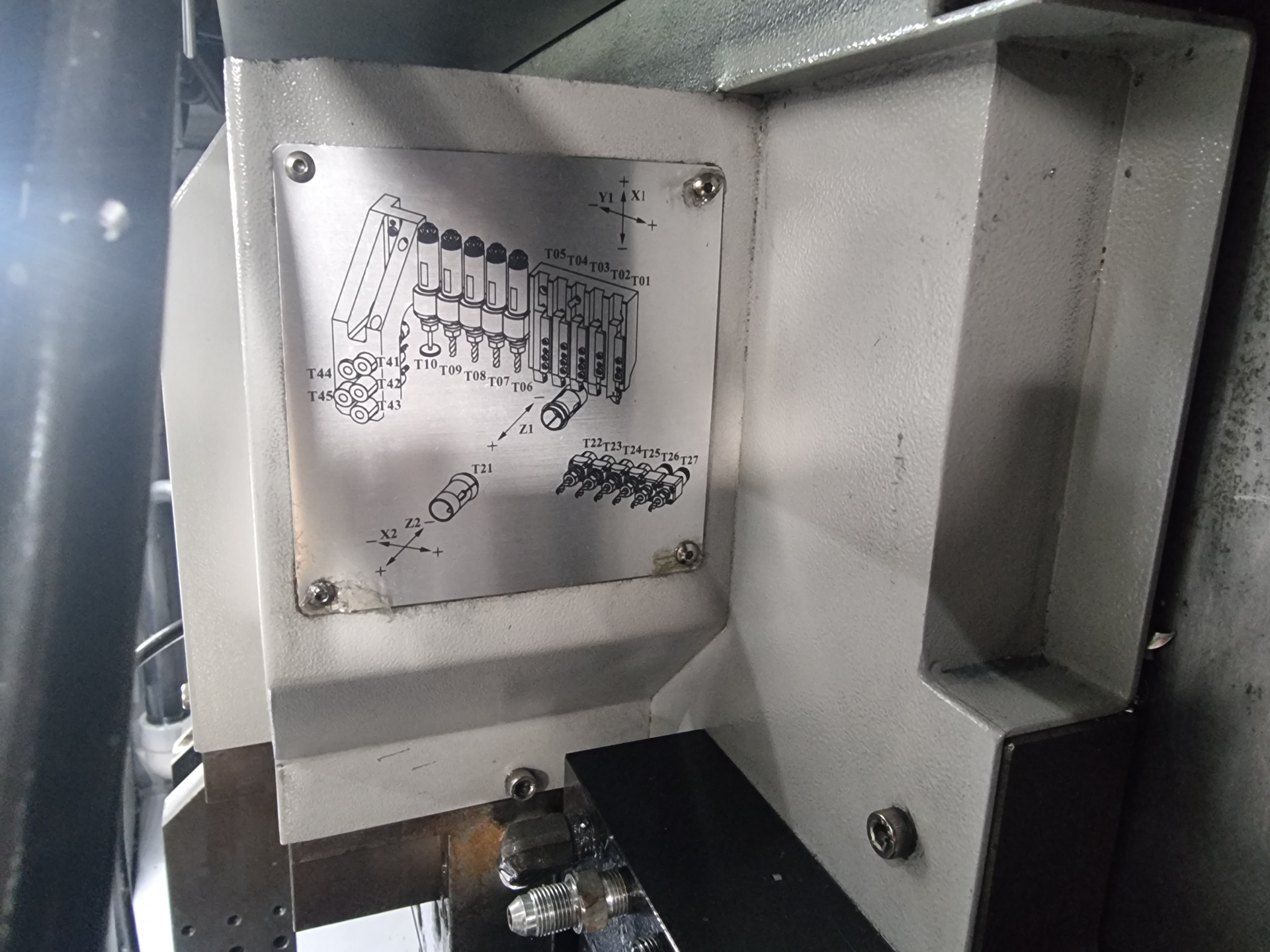

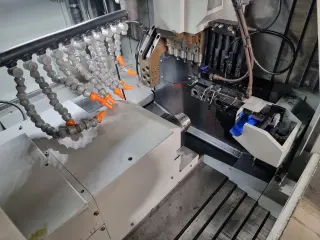

Инструментальный суппорт

Суппорт для наружного точения, позиций 5(16×16

Поперечный сверлильно/фрезерный суппорт, 4(ER16)

позиций (приводных)

Макс. скорость вращения (об/мин) 6000

Суппорт для торцевого сверления в главном 5(ER20)

шпинделе, позиций (неприводных)

Суппорт для работы на противошпинделе 2+2 (ER16)

(приводных+ неприводных позиций)

 Возможности станка

Макс. диаметр осевого сверления на главном шпинделе (мм) 13

Макс. диаметр нарезаемой резьбы метчиком на главном шпинделе M12×P1.75

Макс. диаметр сверления на поперечном сверлильно фрезерном 10

суппорте (мм)

Макс. диаметр нарезаемой резьбы метчиком на поперечном M8 сверлильно/фрезерном суппорте

Макс. диаметр осевого сверления на противошпинделе (мм) не приводной: 10

приводной: 8

Макс. диаметр нарезаемой резьбы метчиком на противошпинделе не приводной: М8

приводной: М6

Мощность

Привод главного шпинделя (кВт) 5,5/7,5

Привод противошпинделя (кВт) 2,2/5,5

Привод поперечного сверлильно/фрезерного суппорта (кВт) 1,4

Привод суппорта для работы на противошпинделе (кВт) 1,0

Привод суппорта для внецентрового сверления (кВт) 1,0

Привод перемещения суппортов по осям (кВт) 1,0

Дополнительная информация

Экран цветной 10,4"

Потребляемая энергия (кВа) 25

Быстрый ход (м/мин) 24(X:15)

Габариты станка (Д×Ш×В), без стружечного конвейера и системы подачи прутка (мм)

 2420×1304×1775

Вес станка, без стружечного конвейера и системы подачи прутка (кг) 4050

Бак для СОЖ (л) 190

Бак для смазки (л) 1,8

Расход воздуха (нл/мин) 60–75

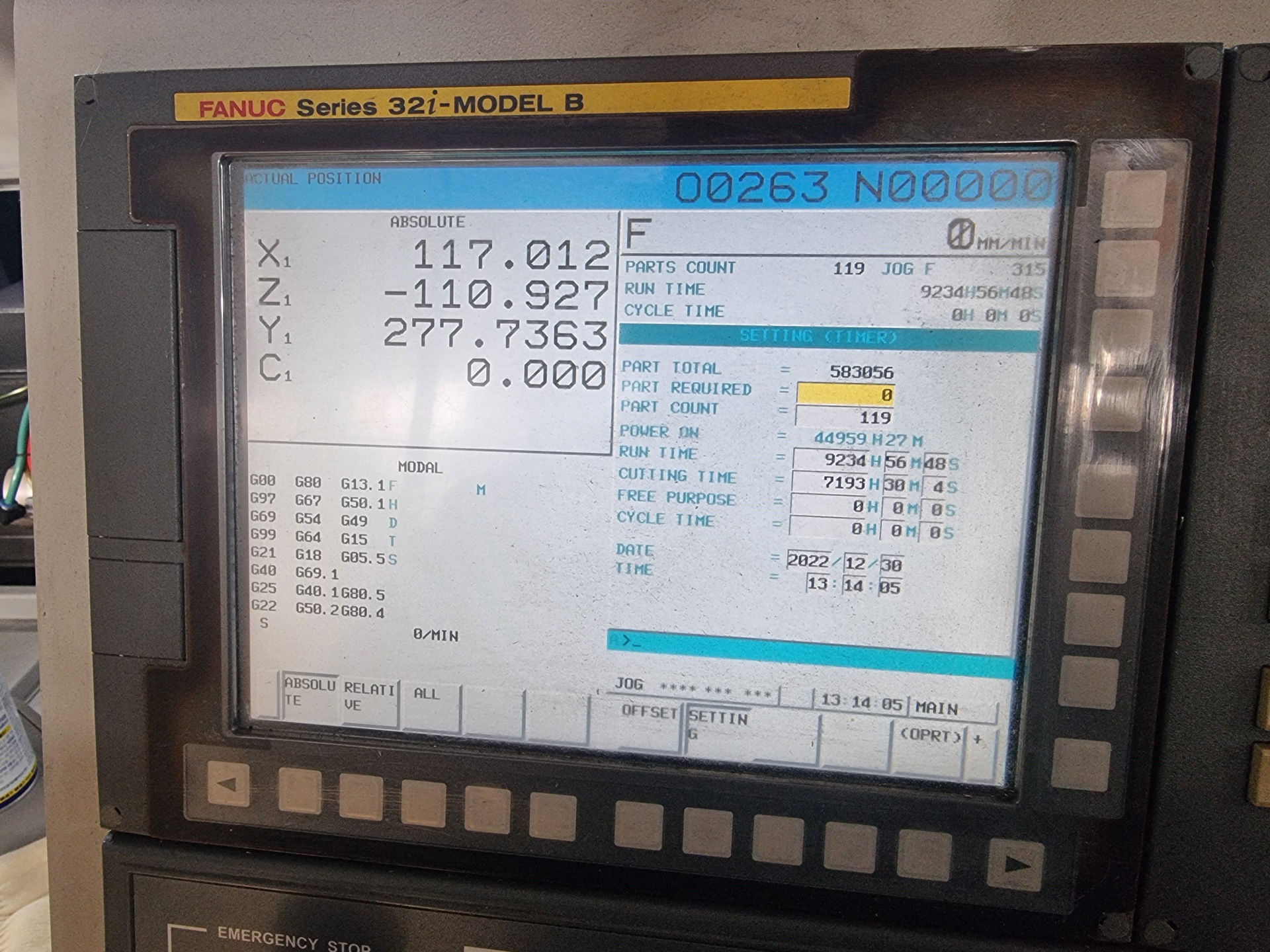

Тип системы ЧПУ HANWHA FANUC i
