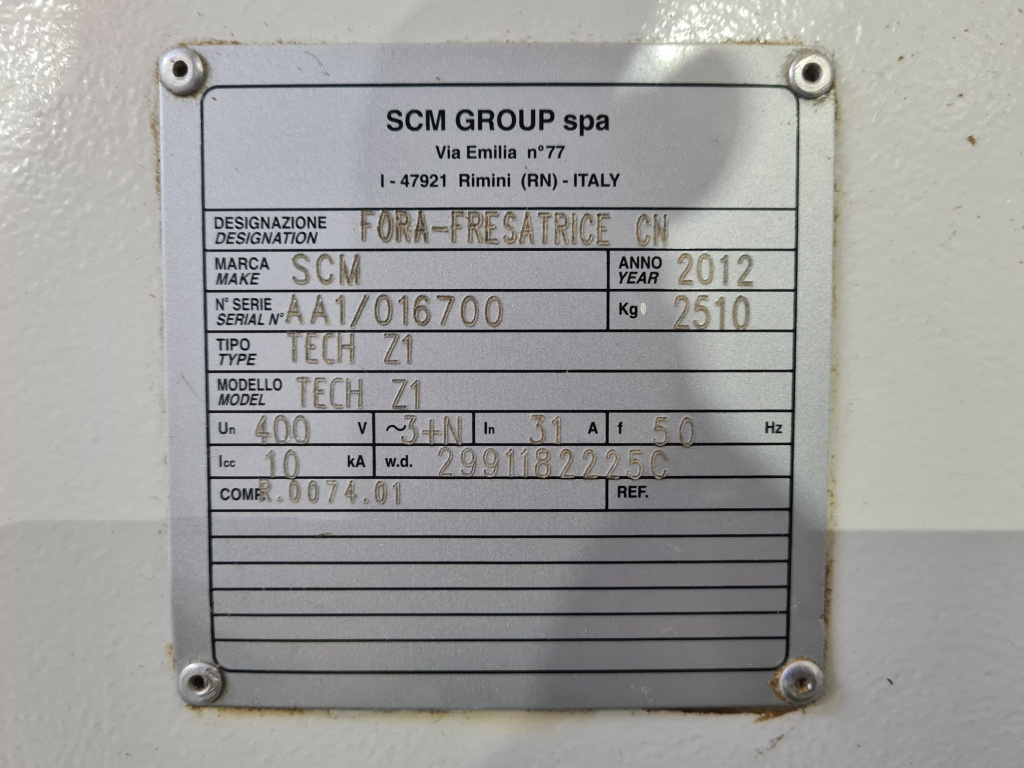

Год выпуска 2012
Состояние отличное.

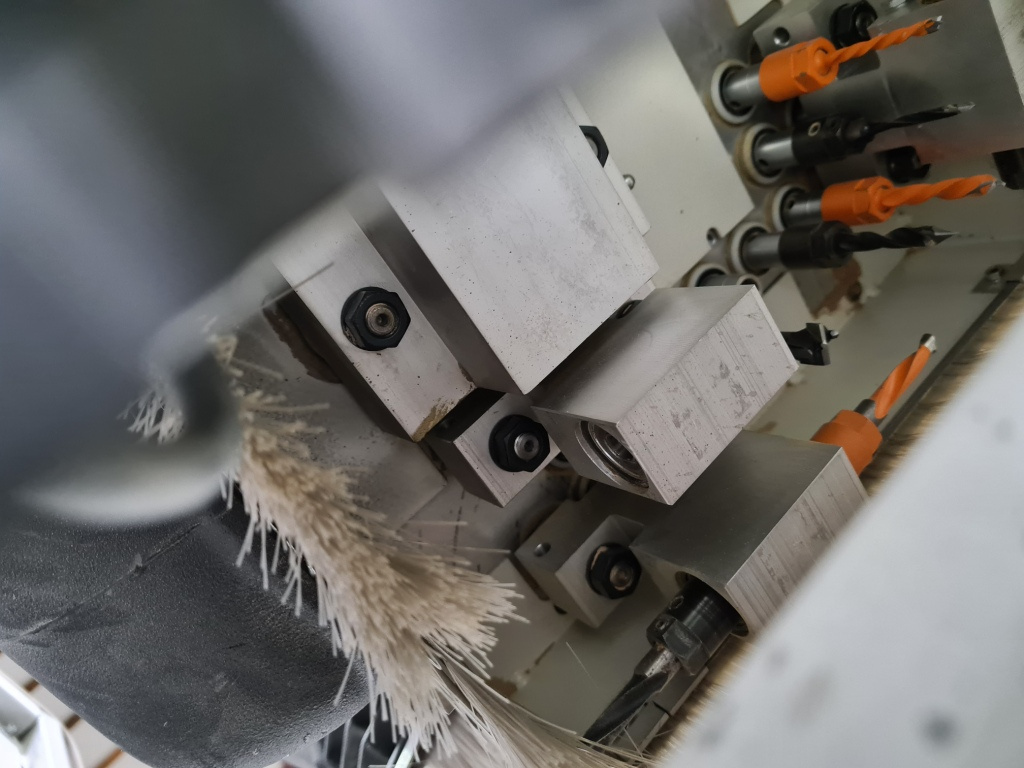

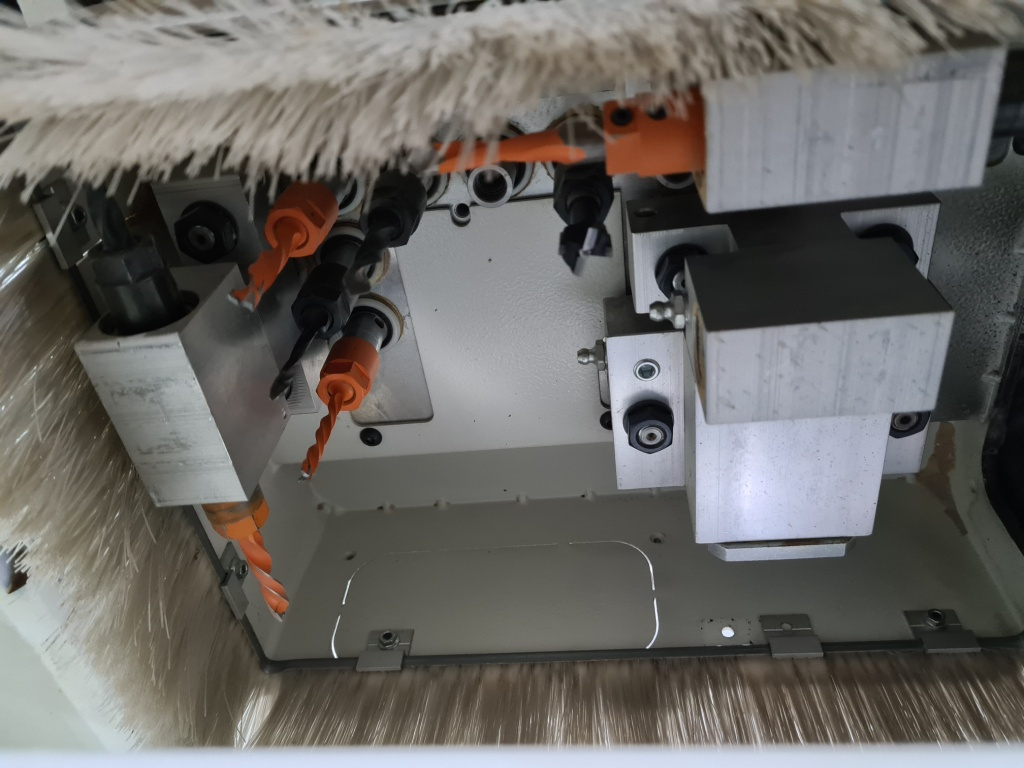

Сверлильная группа
Сверлильный агрегат — «F14»
Мощность двигателя 2,2 кВт
Частота вращения 4000 об/мин 8 вертикальных сверлильных шпинделей,
Посадочная резьба: M10/диам.11 мм расстояние между шпинделями 32 мм без инструмента, без посадочного зажима 6 горизонтальных шпинделей 2 двойных сверлильных головки в направлении оси Х 1 двойная сверлильная головка в направлении оси Y
Посадочная резьба: M8/диам.9 мм без инструмента, без посадочного зажима
Встроенный фиксированный пильный агрегат для фрезерования пазов по оси «Х»
Частота вращения — 6000 об/мин Макс.
Диаметр инструмента 120 мм
Вертикальное ON-OFF пневматическое перемещение каждого шпинделя 60 мм

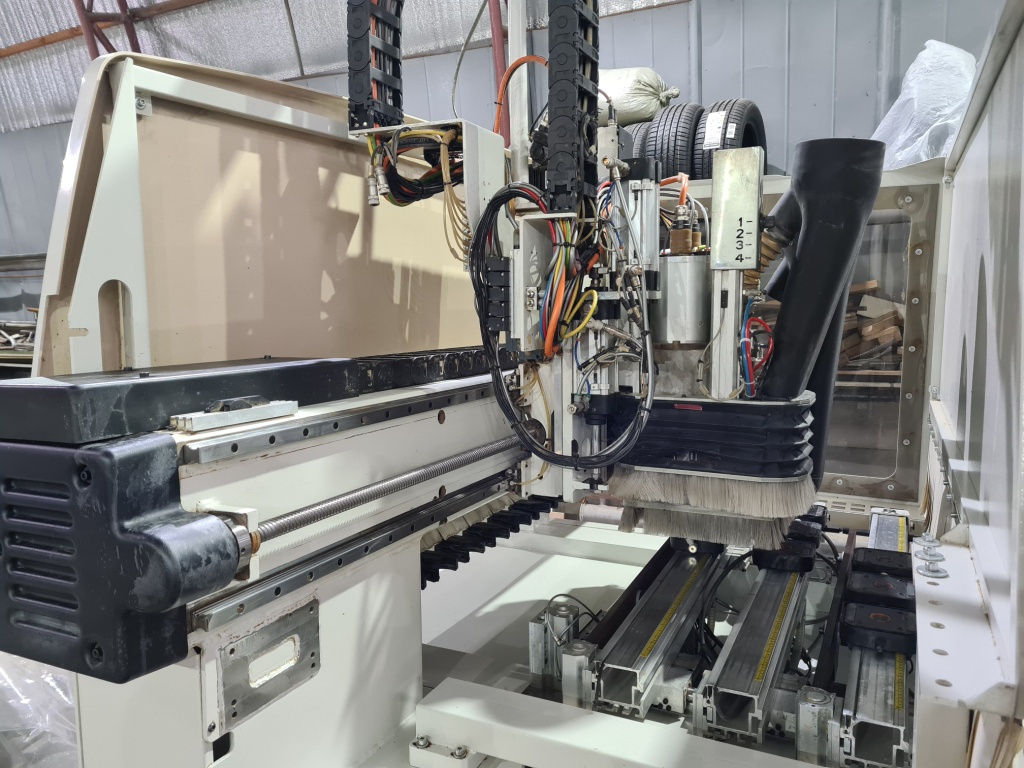

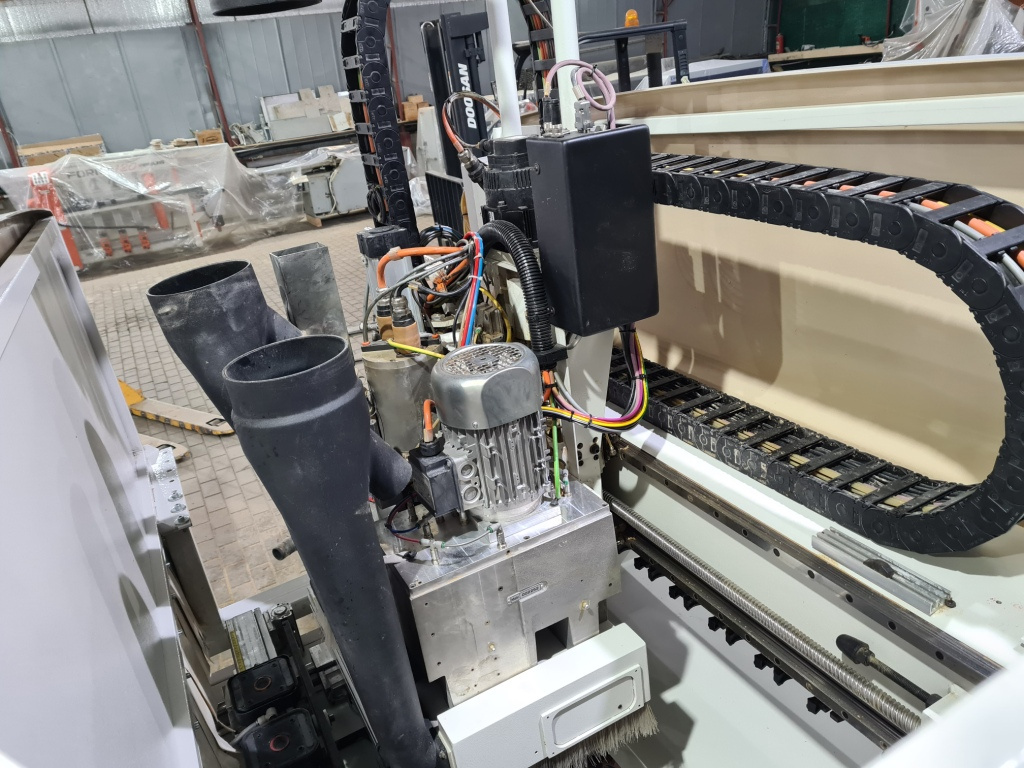

Фрезерная группа

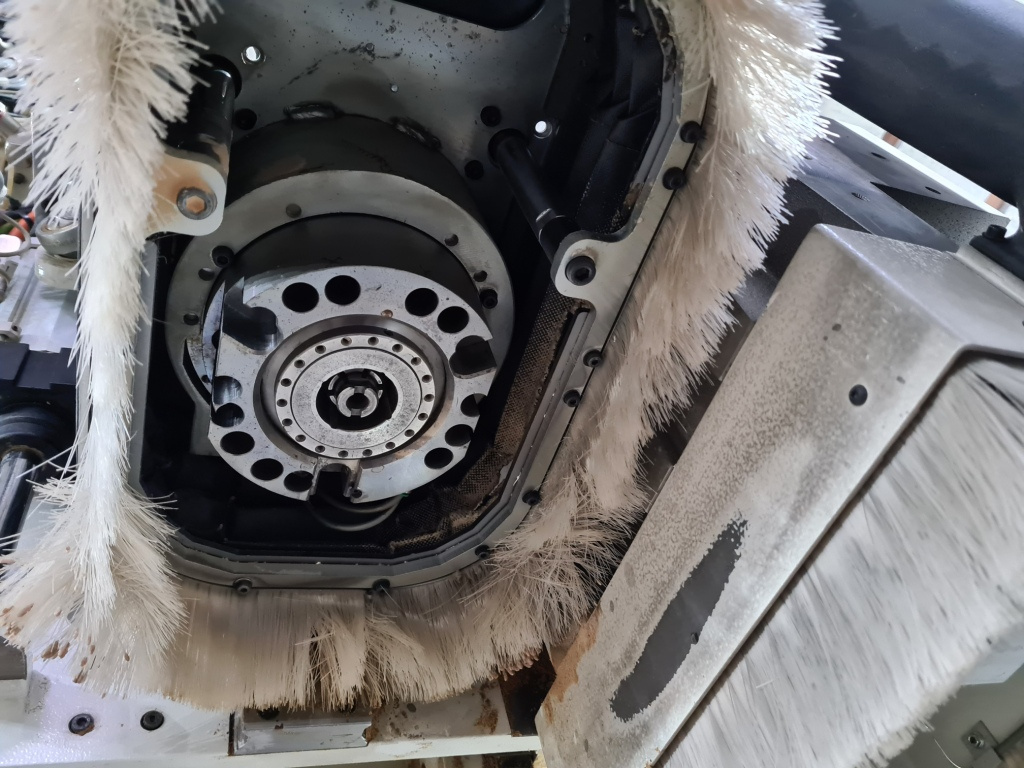

Электрошпиндель 7,5 кВт с зажимным устройством HSK 63 F
Частота вращения 1500 — 24000 об/мин.
Постоянная мощность - 6,6 (S1) /7,5 (S6) кВт от 12000 до 18000 об/мин.
Правое и левое вращение.
Инвертор для плавного изменения скорости вращения и быстрой остановки.
Аспирационный патрубок 150 мм.
Предустановка для работы с угловыми передачами

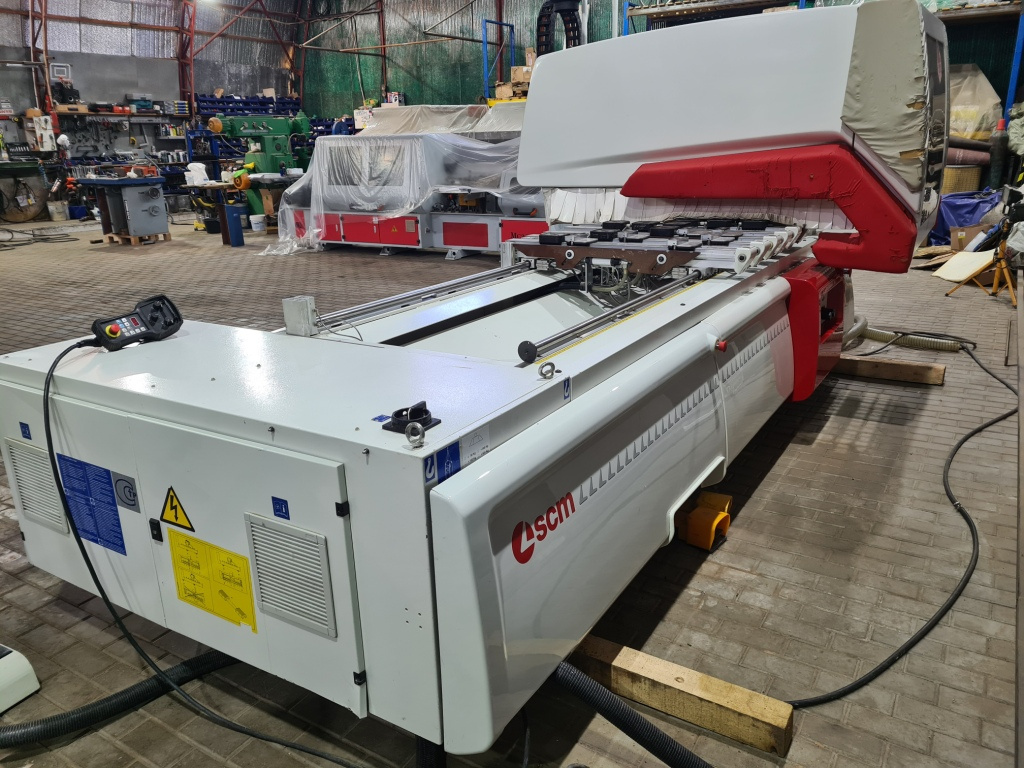

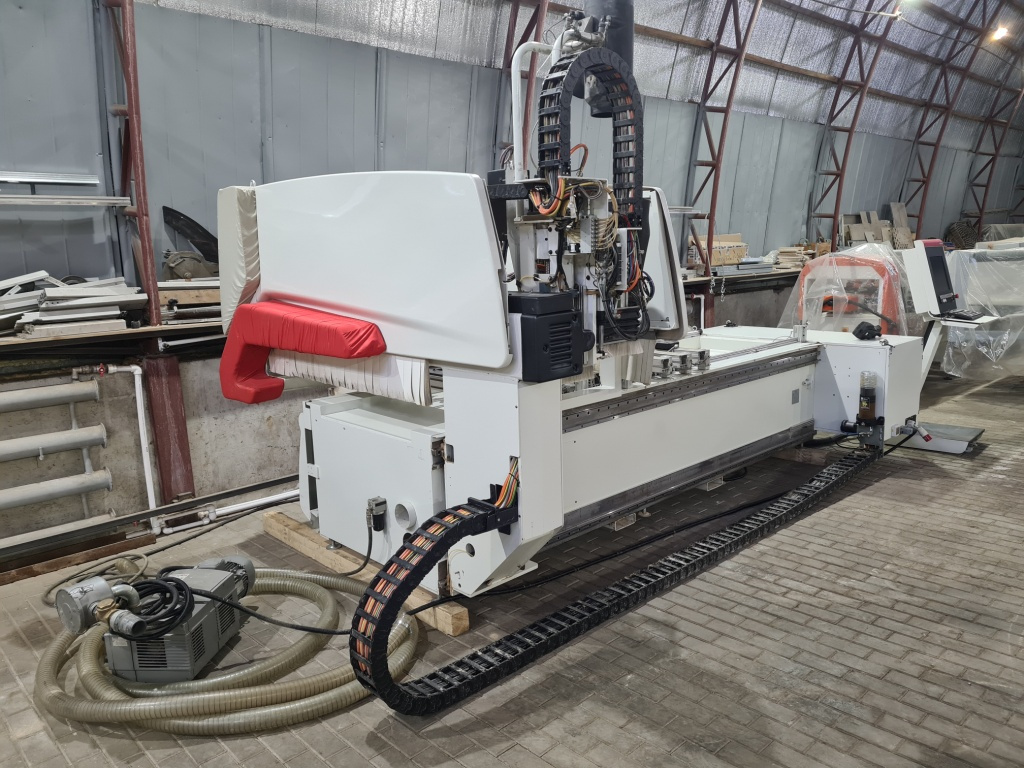

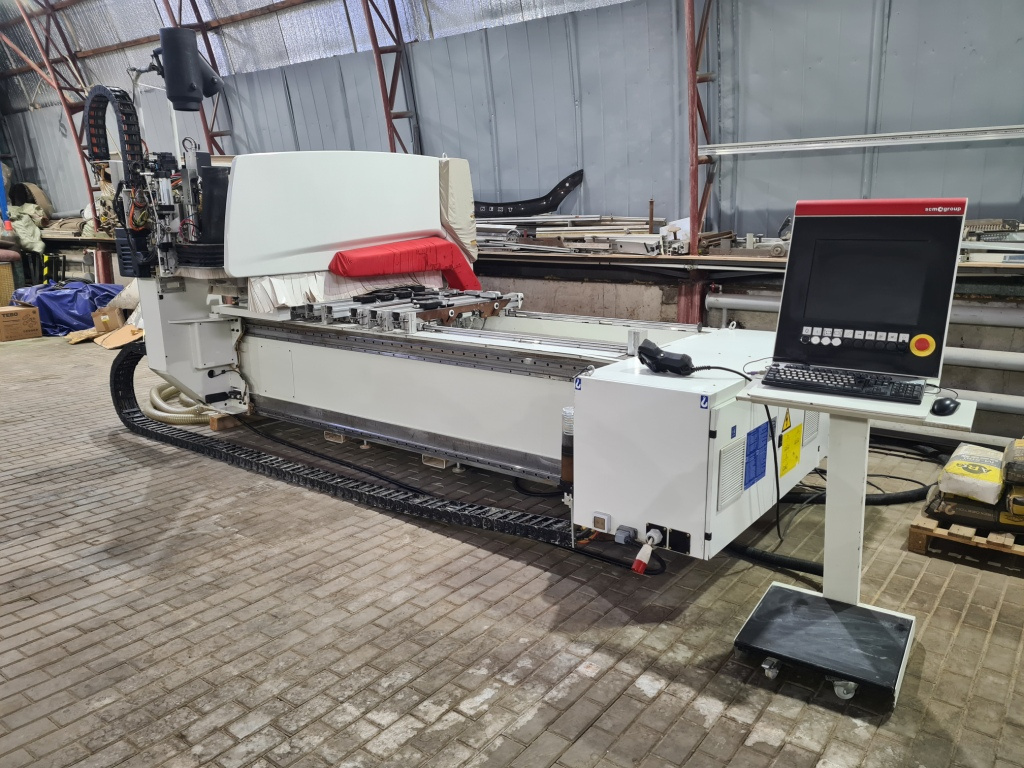

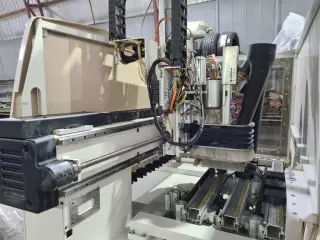

Технические характеристики обрабатывающего центра с чпу Tech Z1
ПЕРЕМЕЩЕНИЕ ПО ОСЯМ
Полезная рабочая зона по осям X-Y-Z (мм)
2550-1067-120
Длина детали в маятниковом режиме, (мм)
1140
Перемещение по осям X-Y-Z, (мм)
2980-1450-150
Векторная скорость по осям X-Y, (м/мин)
50

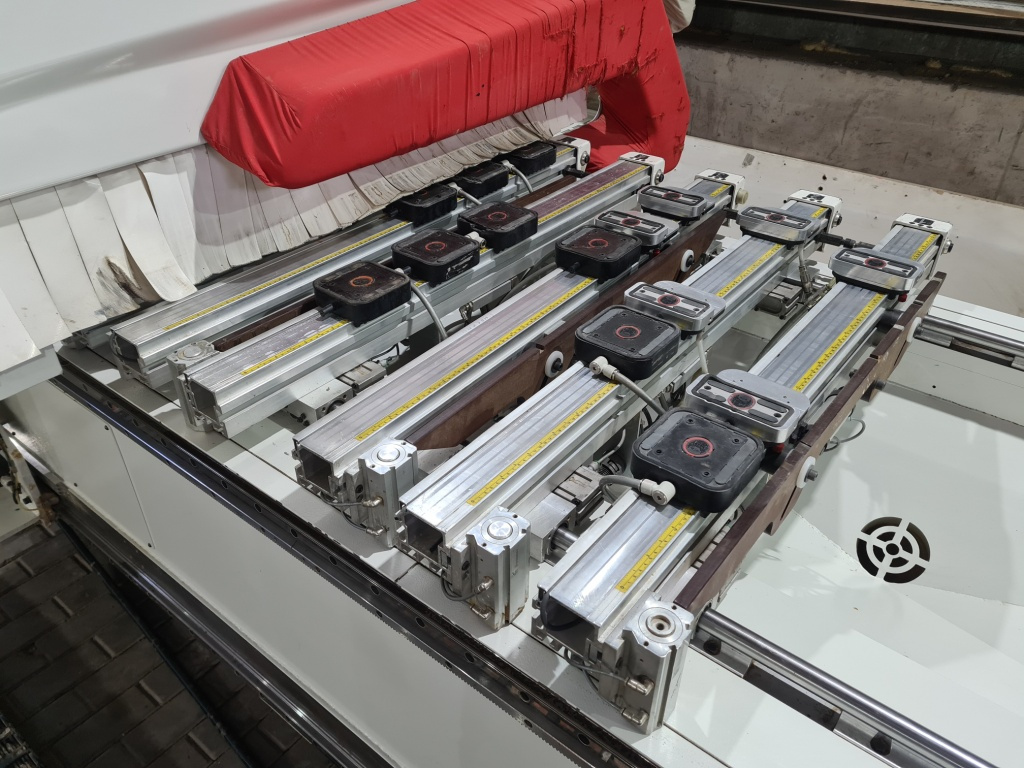

РАБОЧИЙ СТОЛ
Количество траверс – Количество присосок на траверсе 6 – 3 тип TVF
Количество упоров на траверсе – положение
1 шт. - заднее

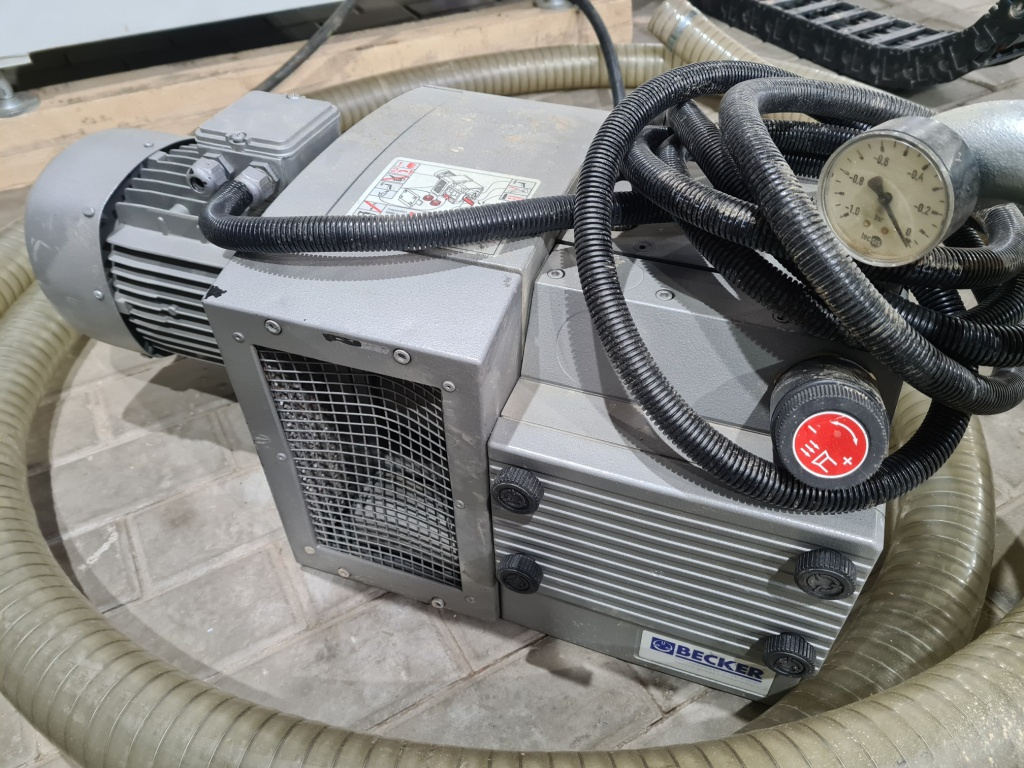

Производительность вакуумного насоса, (м3/час) 90
РАБОЧАЯ ГРУППА
Вертикальные шпиндели, (количество – об/мин)
8 (5X-3Y) - 4000
Горизонтальные шпиндели 6 (4X-2Y) 4000
Интегрированная пазовая (дисковая) фреза по оси X,
(Øмм – об/мин) 120 - 6000
Мощность двигателя, (кВт) 2,2
ЭЛЕКТРОШПИНДЕЛЬ
Мощность в режиме S6, (кВт) 7,5
Максимальная частота вращения, (об/мин) 24000
Магазин смены инструмента сбоку станины, (мест) 10
ДАННЫЕ
Установленная мощность, (кВт) 23
Потребление сжатого воздуха, (Nl/мин) 450
Требуемая производительность системы аспирации, (м³/час) 3400 + 1200
Требуемая скорость потока воздуха в системе аспирации, (м/сек) 30
Диаметр аспирационного патрубка, (мм) 200 + 120
X расстояние между упорами – Y относительно центра фрезы; Z проход панели
