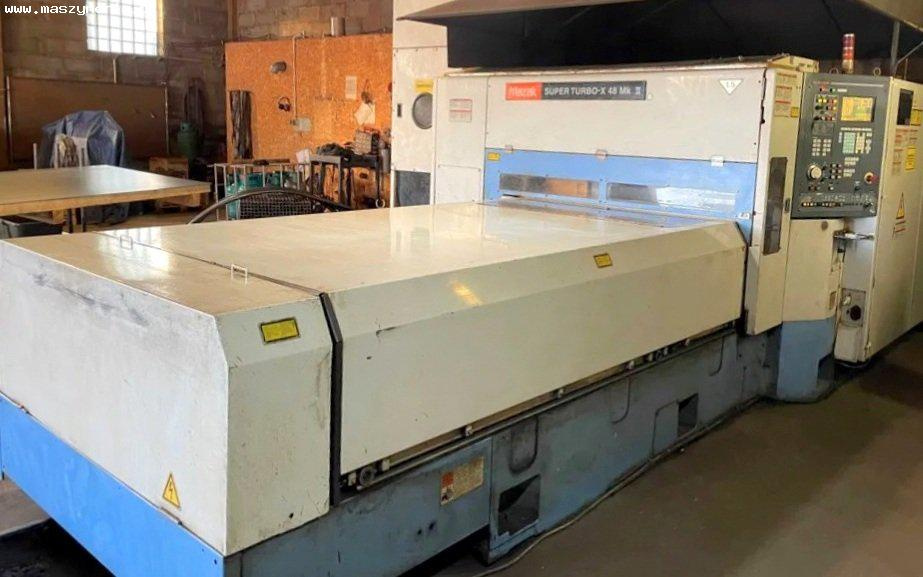

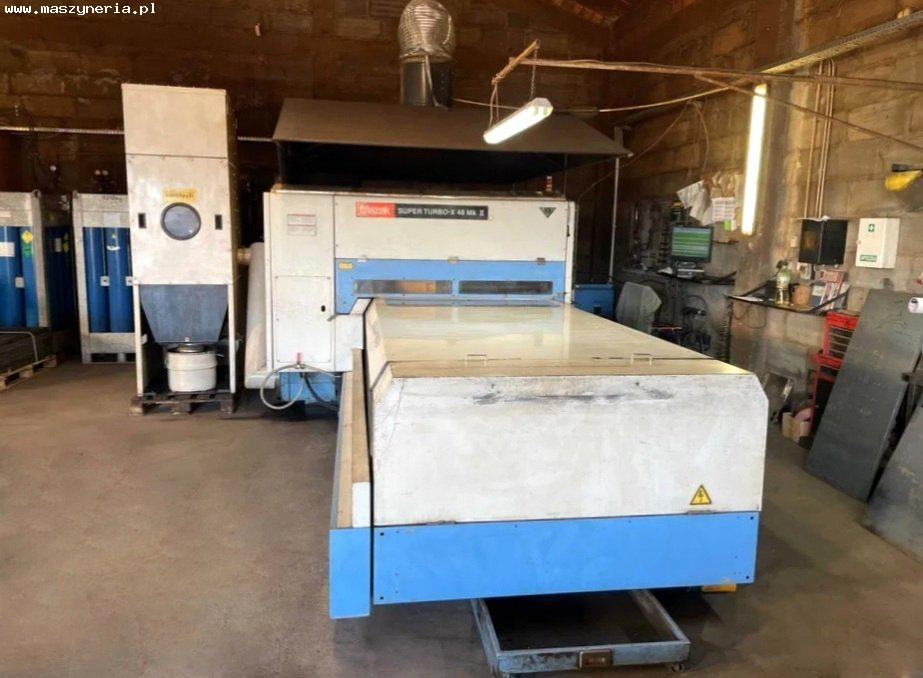

Лазер MAZAK SUPER TURBO X48 MK II

Лазер MAZAK SUPER TURBO X48 MK II был построен в 2001 году в Японии.

Технические характеристики станка лазерной резки MAZAK SUPER TURBO X48 MK II

• максимальная мощность лазера: 1,5 кВт (1500 Вт)
• регулировка мощности лазера: 300 ВТ — 1500 ВТ
• обрабатываемая площадь (Д x Ш): 2500 x 1250 мм
• максимальная толщина заготовки (конструкционная сталь S235): 15 мм
• максимальная толщина заготовки (нержавеющая сталь): 6 мм
• максимальная толщина заготовки (алюминий): 3 мм
• максимальные размеры листового металла (Д x Ш x В): 2500 x 1250 x 12 мм
• максимальный вес листового металла: 300 кг
• скорость подачи по оси X/Y/Z: 2685/1270/100 мм
• быстрое перемещение по оси X/Y/Z: 24/24/25 м/мин
• точность позиционирования по осям X и Y: ± 0,01/500 мм
• Точность позиционирования по оси Z: ± 0,01/100 мм
• повторяемость по осям X/Y/Z: ± 0,005 мм
• максимальная скорость резки: 15 м/мин
• тип лазера: CO2
• длина волны: 10,6 мкм
• диаметр луча: ⌀ 22,5 мм
• угол распространения луча: 0,11°
• скорость подачи стружечного конвейера (50 Гц/60 Гц): 2,2/2,6 м/мин
• время работы резонатора: 65678,2 h
• потребляемая мощность: 25 кВт
• вес пылесборника: 350 кг
• общий вес установки SUPER TURBO X48 MK II: 12500 кг

Оборудование станка лазерной резки CO2

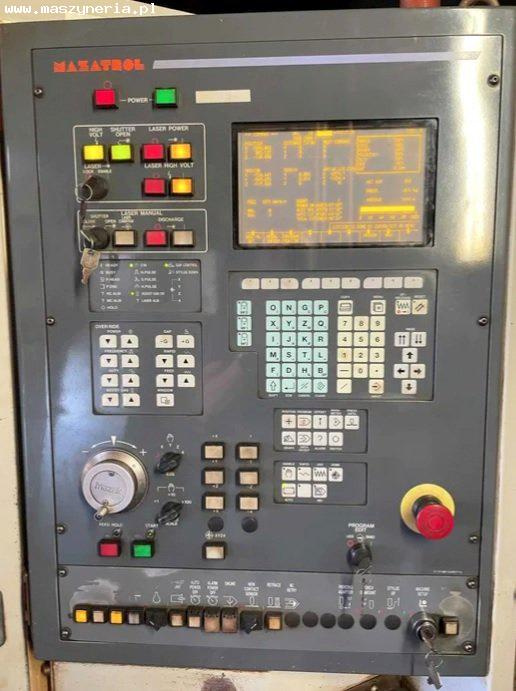

• ЧПУ: MAZATROL L32B
• резонатор: YB-L150A 8M

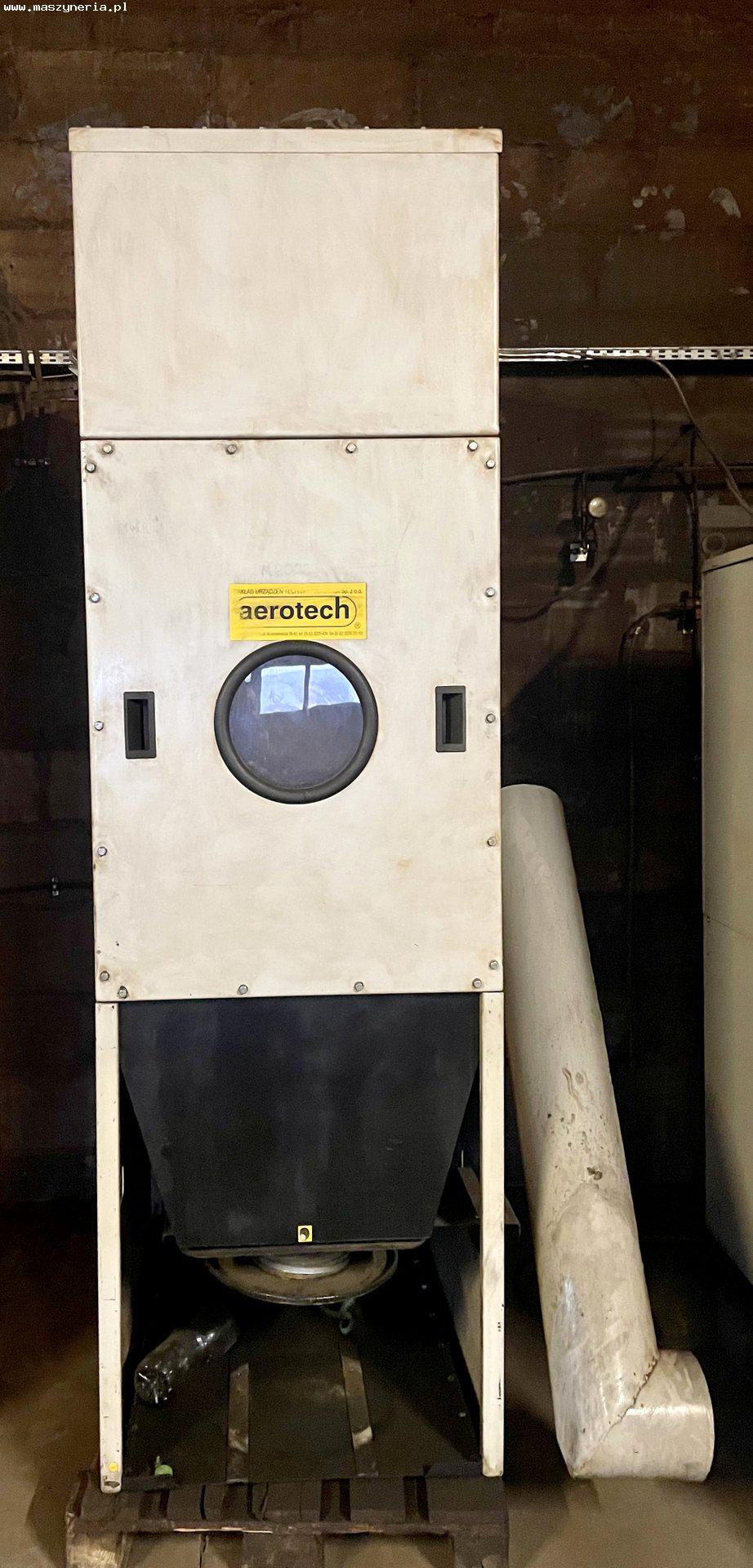

• пылесборник: ENTSTAUBER LDC-1/1000/13
• серводвигатели для осей X, Y, Z
• транспортер стружки, встроенный в раму станка
• головка 7,5″
• 3 зажима для листового металла с датчиком положения
• устройство подъема листа, ход 5 мм с вращением
• освещение рабочей зоны
• сопло
• запасные части (кабель головки, электроклапаны)
• техническая документация
