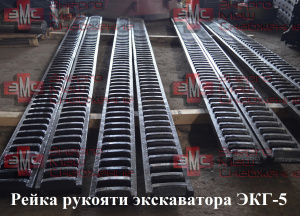

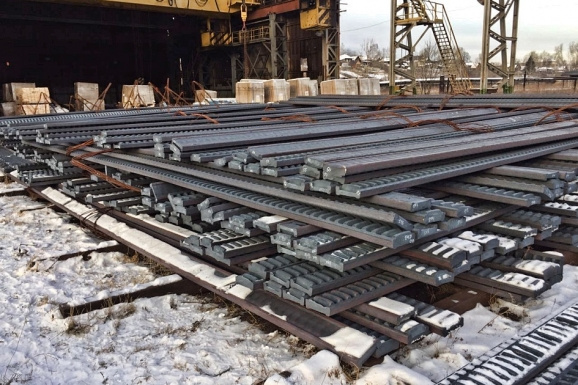

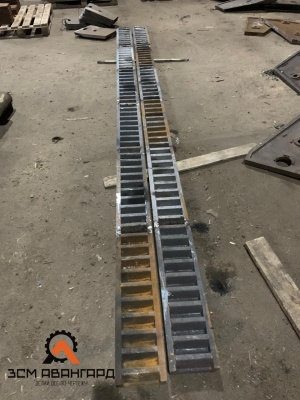

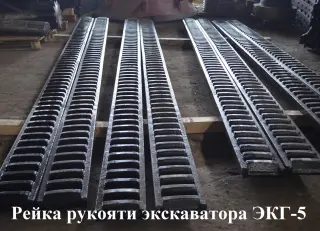

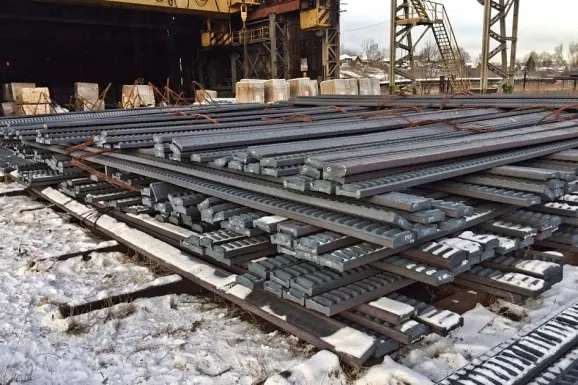

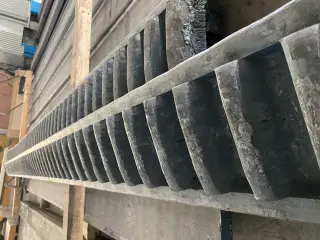

Рейка рукояти кремальерная 1080.04.114 - элемент цельносварной конструкции рукояти ковша экскаватора ЭКГ-5 (1085.04.00 СБ, 1080.04.00 СБ).
Зубчатые рейки приваривается снизу к балкам рукояти ковша ЭКГ-5 и находятся в постоянном зацеплении с кремальерными шестернями, закрепленными на напорном валу. Кремальерные шестерни вращаются и выдвигают или втягивают рукоять, перемещая ковш экскаватора ЭКГ-5 вверх-вниз.
Из-за непрерывного взаимодействия с кремальерной шестерней рейка рукояти экскаватора ЭКГ-5 1080.04.114 - быстроизнашивающаяся деталь.
Преимущества цельнокатаной рейки по сравнению со сварной либо разрезной рейкой в следующем:
- Сборочно-сварочные работы быстрее и дешевле
Нет необходимости проверять точность совпадения кромок составных частей рейки.
- Срок службы дольше
Отсутствие поперечных сварных швов исключает возможность наличия в них дефектов, уменьшающих прочность детали, надежность в эксплуатации и, соответственно, угрожающих целостности всей конструкции.
№ чертежа 1080.04.114
ТУ 14-2Р-411-2006
ГОСТ 4543-71
Марка стали 30ХМА
Комплект на машину, шт 2
Масса комплекта, кг 680
