Установка для очистки водоемов от ила, шлама, мусора. Производит работы по углублению дна и укреплению береговой линии. Машина принимает участие в строительстве и эксплуатации гидротехнических сооружений. Производит работы по добыче золотоносных песков, сапропеля, торфа, грязи и т.д.
Особенностью этой установки является эжектирующая насадка с гидроразмывом в тандеме с фрезерной рыхлящей коронкой и измельчителем для среза плотного грунта (глинистых наносов), срезания корневой системы камыша, осоки, подводной растительности.
Данная установка способствует захвату обводненного грунта (пульпы) со дна водоема, с последующей разгрузкой на берег.
Возможна комплектация с закольными сваями – ручными/гидравлическими. Сваи позволяют зафиксировать земснаряд на водоеме во избежание движения во время выполнения работ.
Понтон изготовлен из стального проката ст3сп толщиной 3 мм. усиленного шпангоутами. Для защиты от влияния окружающей среды понтон и все стальные части земснаряда загрунтованы и окрашены эмалью. Каждый понтон проходит проверку на герметичность, что отражается в паспорте изделия.
Способ разработки грунта – классический с папильонированием при помощи лебедок ручных. Предусмотрена возможность установки лодочного мотора, или гидравлического мотора (опция).
Подъем и опускание стрелы ГЗУ – лебедка барабанного типа, ручная, через полиспаст.
Давление на грунт при работе фрезой – до 100 кг.
Технические характеристики EcoDrage SM
Производительность насоса по воде до 100 м3/час
Производительность в перерасчете на сухой грунт I-категории до 20 м3/час
Напор 28 м
Максимальный диаметр входных твердых частиц 25 мм
Способ разработки гидроразмыв/фрезирование
Максимальная глубина разработки фрезой 4 м.
Длина/ширина/высота земснаряда (судна) по КВЛ , м. 3,85/2,2/1,5
Длина портала стрелы 5 м.
Максимальный наклон стрелы 75 град.
Комплектация насосами грязевыми 1800 л/мин.
Гидростанция бензиновая 13 л.с.
Насос гидроразмыва 600 л/мин
Способ перемещения/позиционирования Лебедки ручные 2 шт.
Способ спуска и подъема Уши погрузочные
Закольные сваи (по желанию заказчика) Да
Осадка в рабочем состоянии 0,2 м
Мощность насосов суммарная 32 лс.
Потребление АИ-92 л/час. при 70% мощности. 10,2
Общий вес земснаряда 890 кг.
Транспортировка в рабочем состоянии 1 автоприцеп

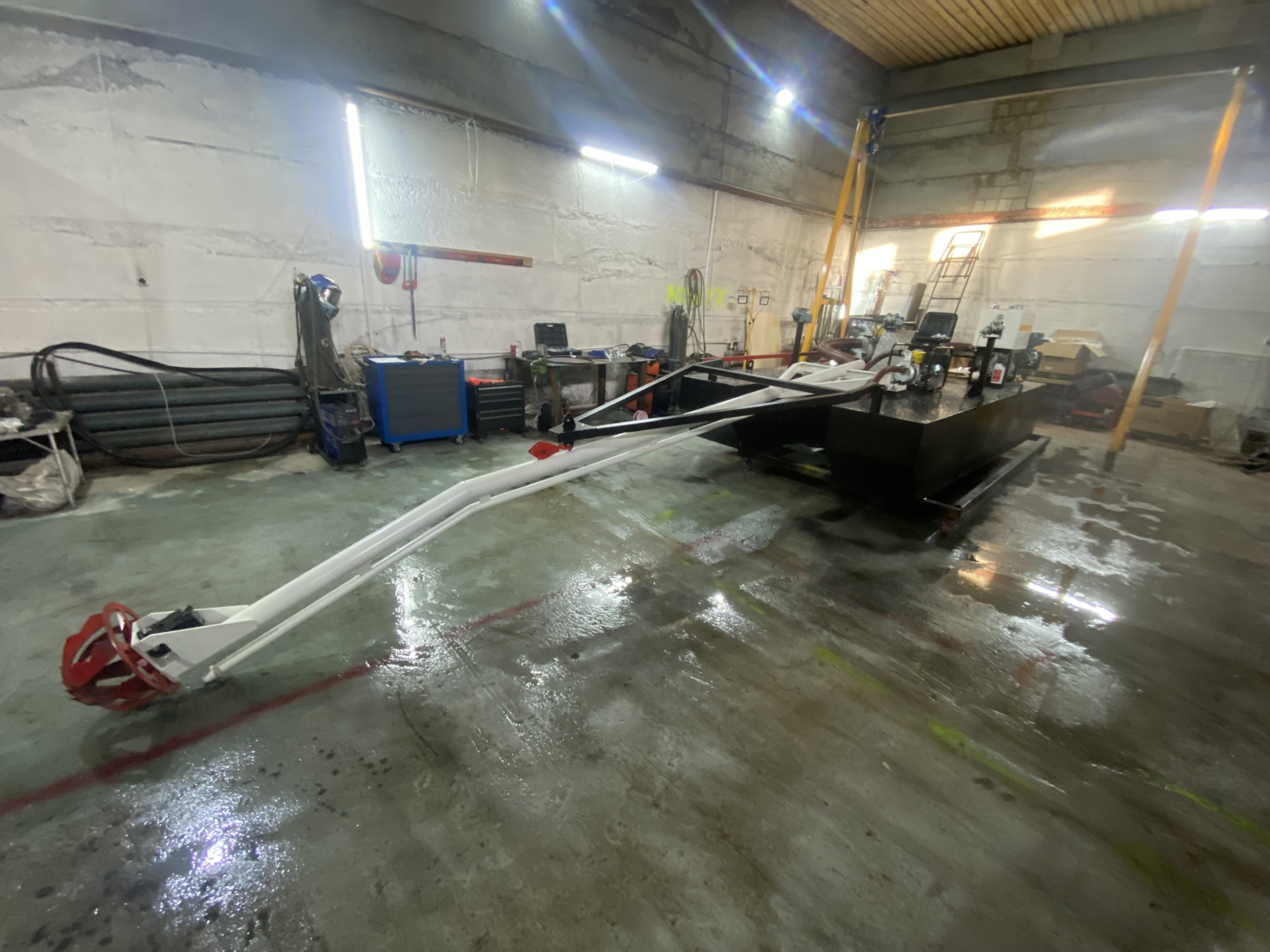

~ Цельнометаллический понтон с грунтозабоной стрелой (ГЗУ)

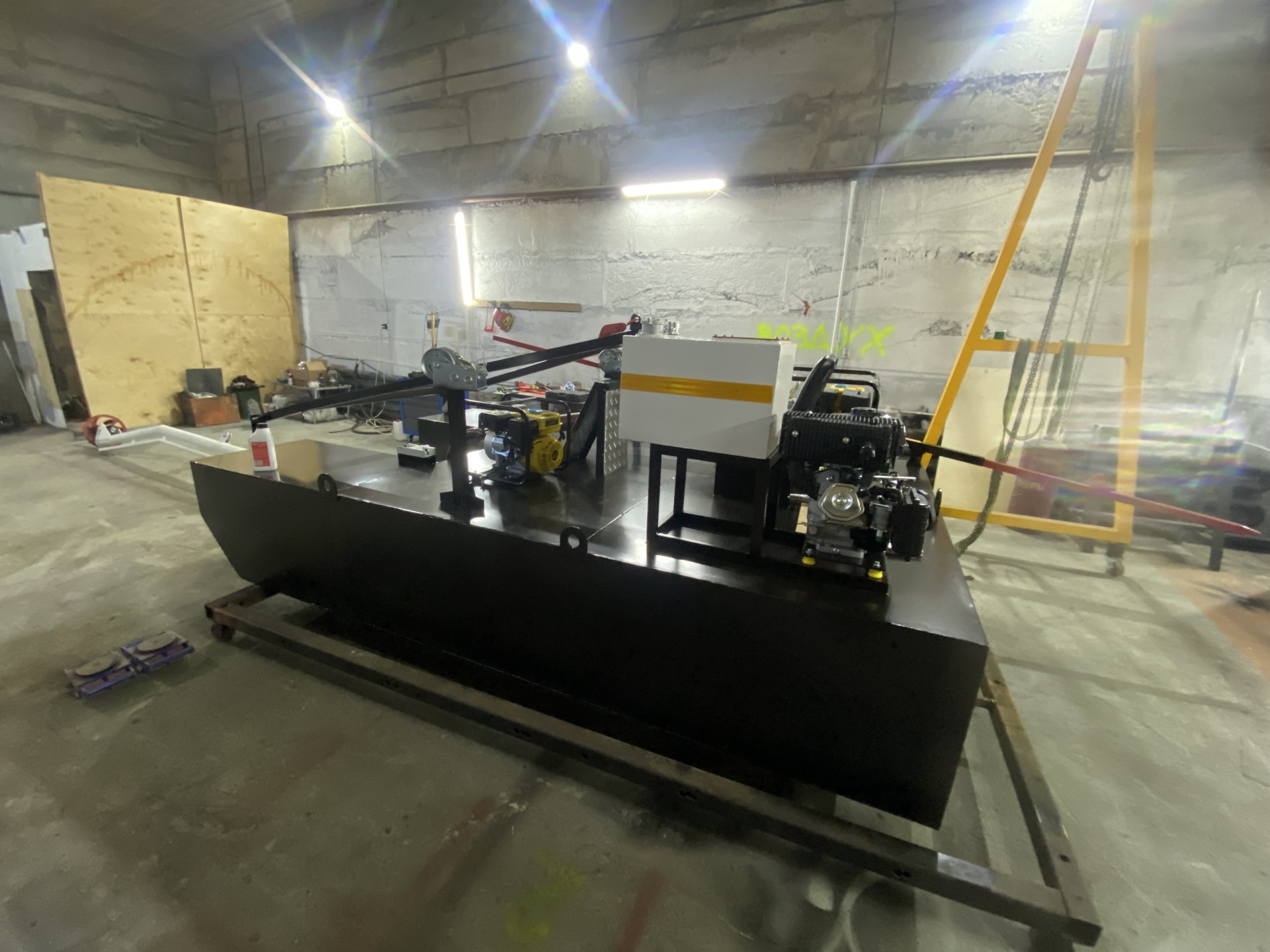

~ Гидростанция на базе ДВС 13 л.с. с электростартером
Рабочие характеристики
Давление: 140 бар
Гидравлический поток: 20-30 л/мин
Объем топливного бака: 4,5 л
Расход топлива: 3,2 л/ч
~ Крепления для погрузки-разгрузки
~ Паспорт с инструкцией по эксплуатации
~ Пульпопровод Рукав плоский ДУ100 L20 с быстро съёмами – 2 шт.
Цена земснаряда: 572000 рублей с НДС
Земснаряд перевозится к месту производства работ автотранспортом, собирается и подготавливается к производству работ в течение 2 часов.
Срок изготовления земснаряда до 20 рабочих дней с правом досрочной отгрузки.
Условия поставки
70% - предоплата, 30% по факту готовности к отгрузке.
Доставка осуществляется автомобильным или железнодорожным транспортом на условиях:
EXW – самовывоз из Челябинская обл., г. Миасс, ул. Объездная дорога, 1/8а бокс 4..
Гарантия: 12 месяцев.
